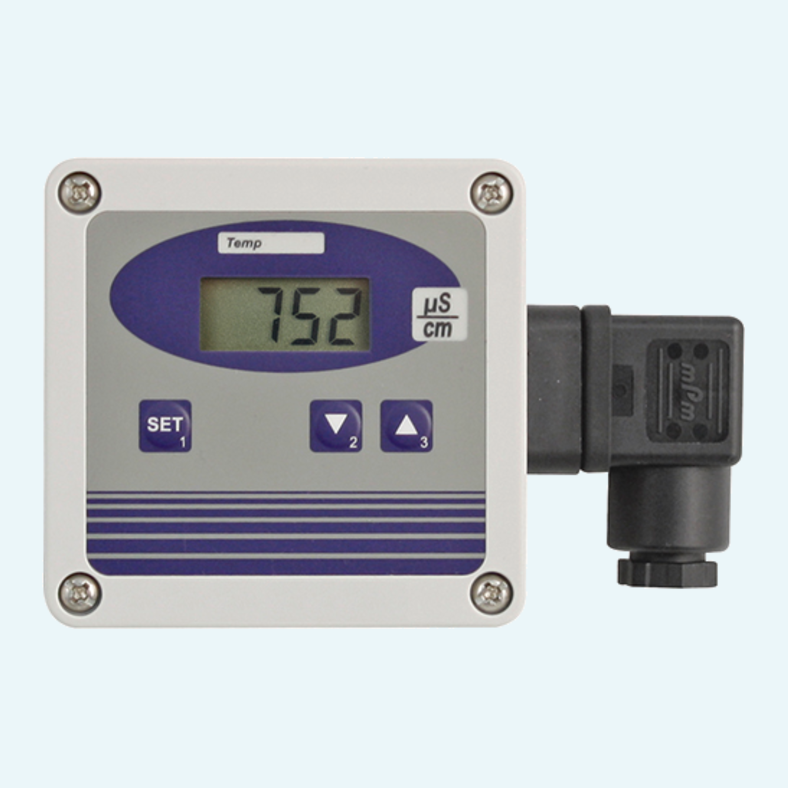

Las aplicaciones de agua limpia requieren una medición de conductividad estable sin complejidad innecesaria. El GLMU 200 MP mide la conductividad y los valores calculados en líquidos, empleando una célula de medición de 2 polos optimizada en coste para tareas de agua pura, agua potable y agua dulce.
El transmisor ayuda a los operadores a adaptar un único equipo a varias necesidades de medición. Puede configurarse para conductividad, resistividad específica, TDS o salinidad, y la temperatura se muestra en la pantalla LCD de 4 dígitos.
La integración en sistemas de control o supervisión es sencilla. El valor medido se suministra mediante una salida de 4...20 mA escalable o una salida opcional de 0...10 V, mientras que la compensación de temperatura puede ajustarse a ninguna, a compensación no lineal para aguas naturales según la norma EN 27888, o a compensación lineal con un coeficiente configurable.
El equipo puede configurarse para conductividad, resistividad específica, TDS o salinidad. La función seleccionada determina los rangos disponibles y la unidad de indicación.
Rangos configurables
GLMU200MP-TR(P)
Conductividad (Resistividad; TDS)
GLMU200MP-RW(P)
Conductividad (Resistividad; TDS)
El LMU 200 MP utiliza una célula de medición de 2 polos y está destinado a agua pura, agua potable y agua dulce.
La compensación puede desactivarse, ajustarse a compensación no lineal para aguas naturales según la norma EN 27888, o ajustarse a compensación lineal con un coeficiente configurable
La salida está disponible como 4-20 mA en conexión de dos hilos o como 0-1 V / 0-10 V en conexión de tres hilos. La versión se fija de fábrica.
Los puntos de salida inferior y superior se configuran introduciendo los valores de indicación asignados a 4 mA o 20 mA, o a los límites de la salida de tensión.
El equipo muestra el valor medido actual durante el funcionamiento. Al pulsar una tecla se cambia brevemente a la indicación de temperatura, y los valores mínimo y máximo pueden consultarse y borrarse.
Los parámetros se configuran directamente mediante el teclado, incluidos la constante de célula, la función de medición, el rango de medición, la referencia de temperatura, el factor TDS y la corrección de temperatura.
| Rango de conductividad, máx. |
0...200 mS/cm
|
|---|---|
| Rango de conductividad, mín. |
0...20 µS/cm
|
| Compensación de temperatura |
función no lineal, función lineal (coeficiente configurable) o ninguna
|
| Exactitud de conductividad |
0.3 % FS
|
| Rango de temperatura |
-5...+140 °C
|
| Exactitud de temperatura |
±0.1 % OR
|
| Constante de célula |

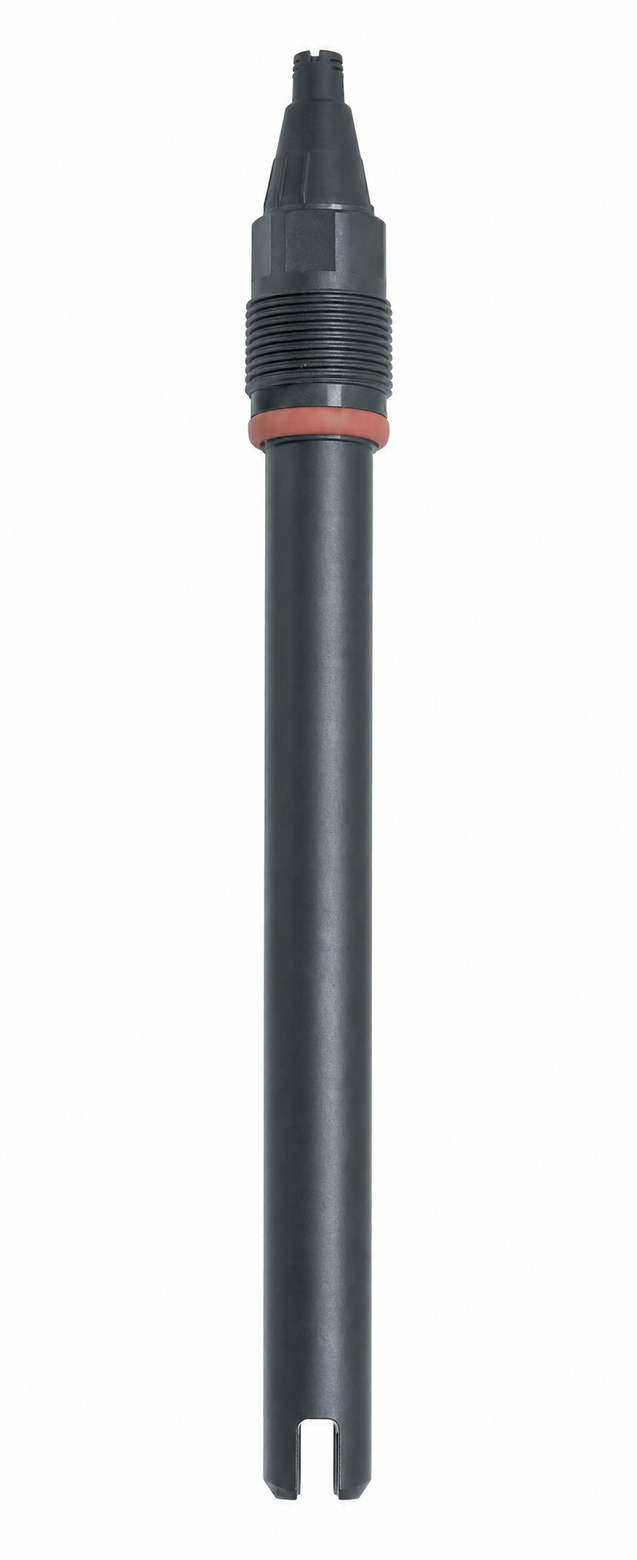

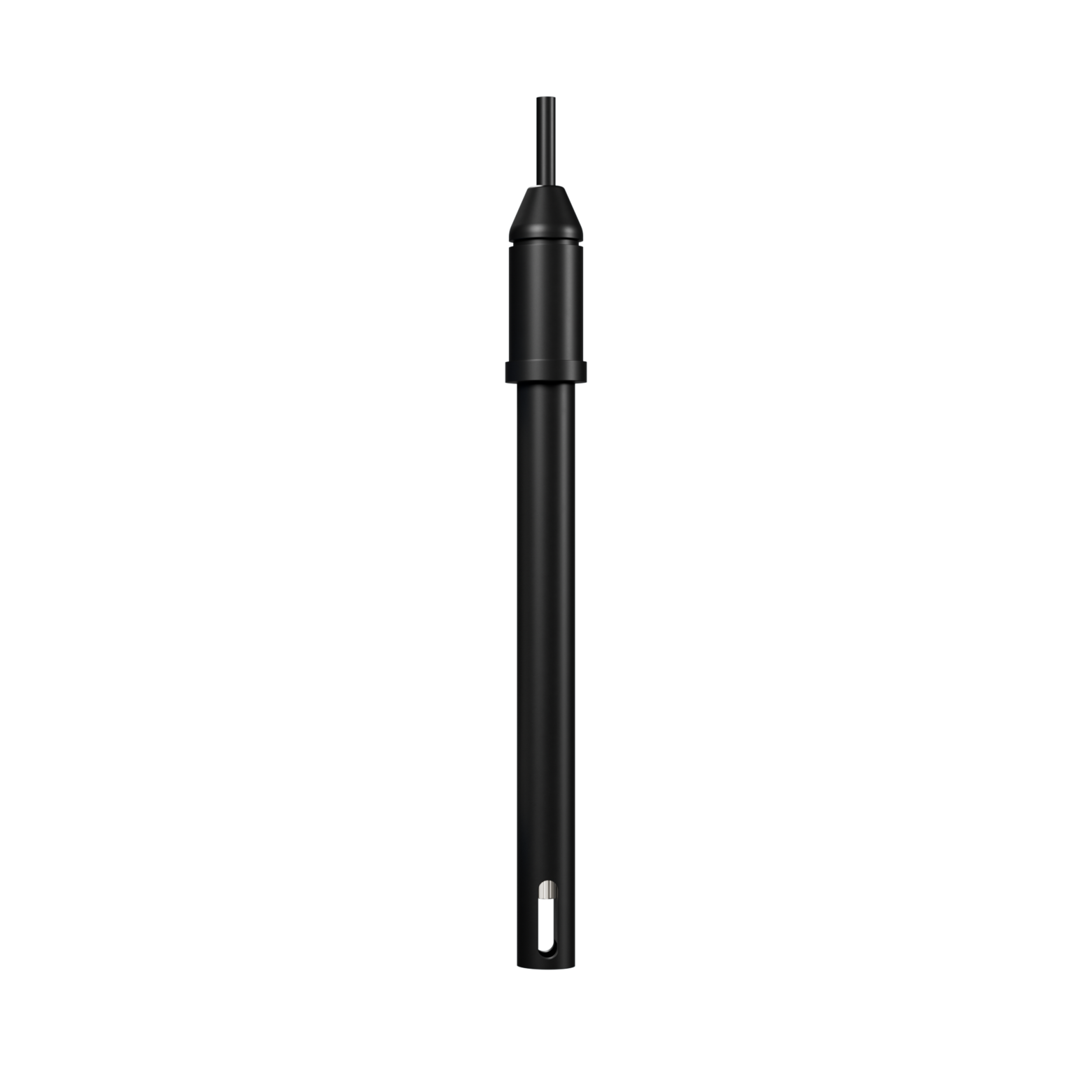

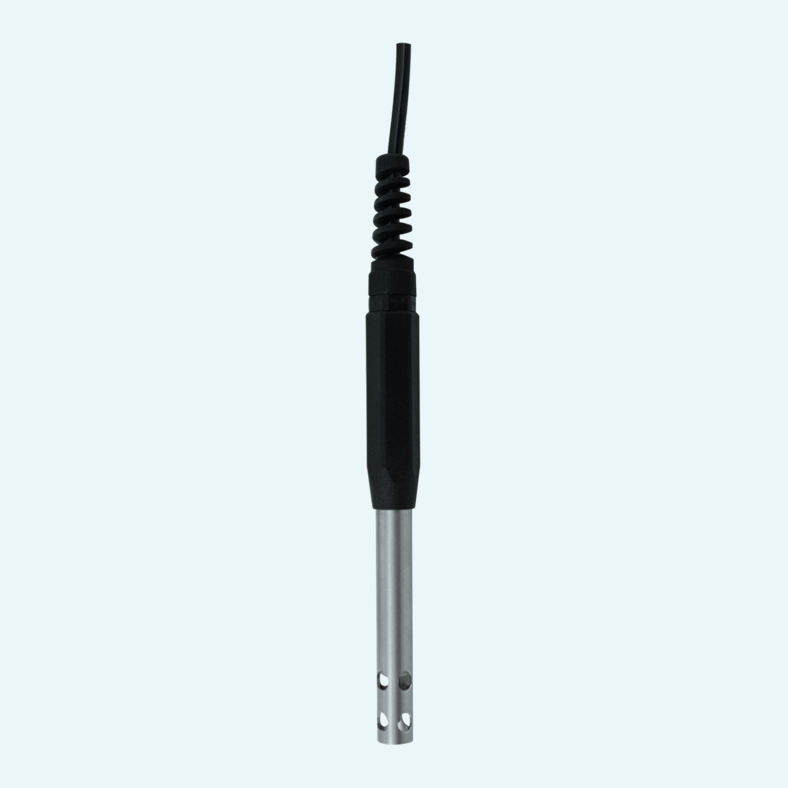

Para LFE-202 for drinking/fresh water: 1 1/cm

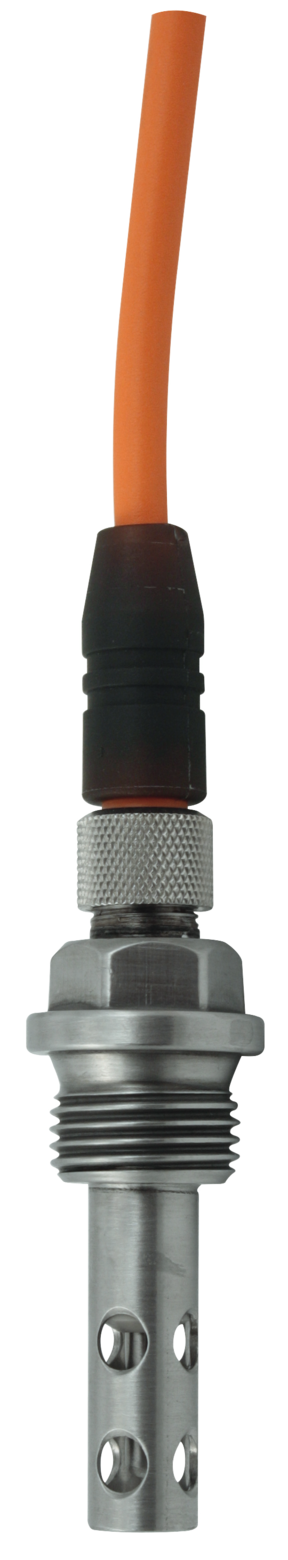

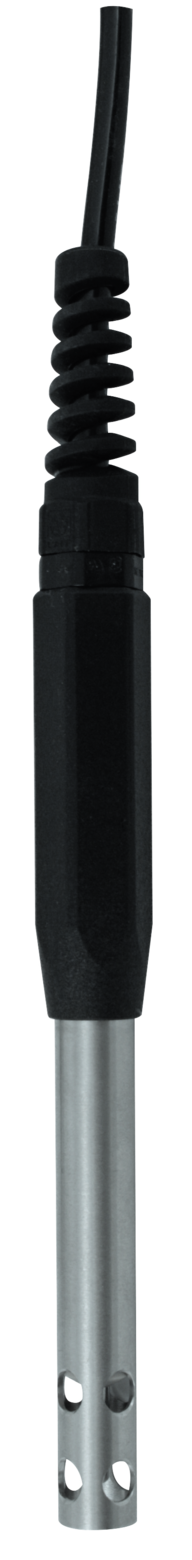

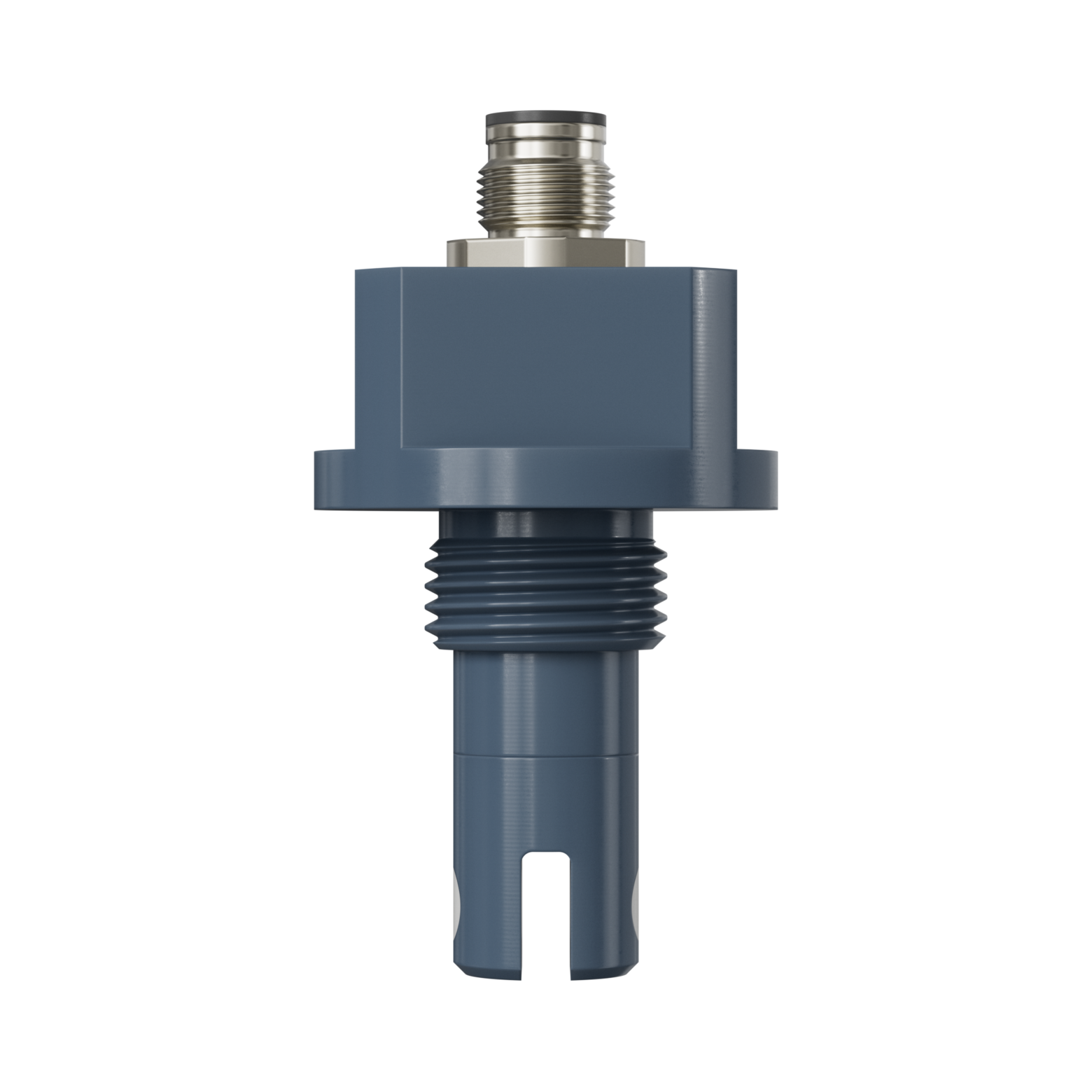

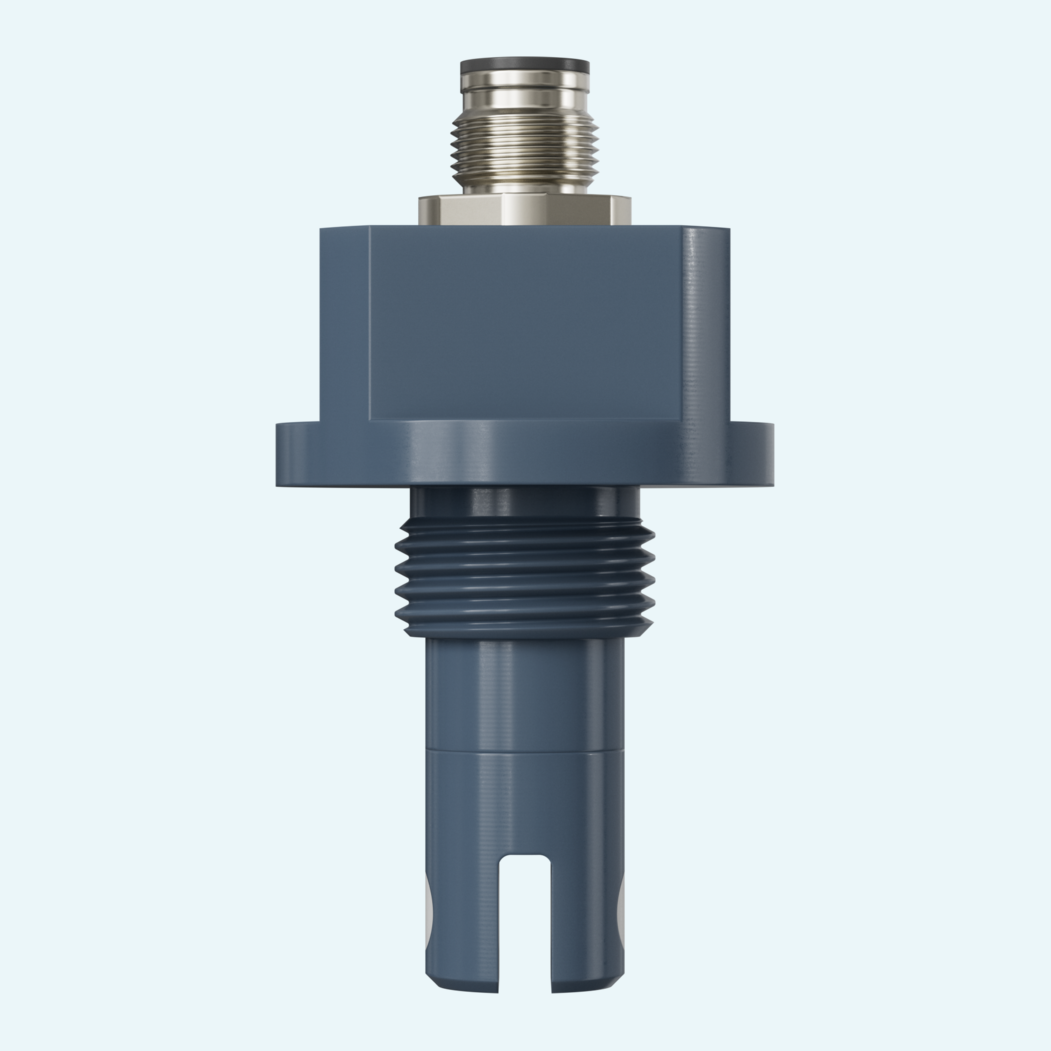

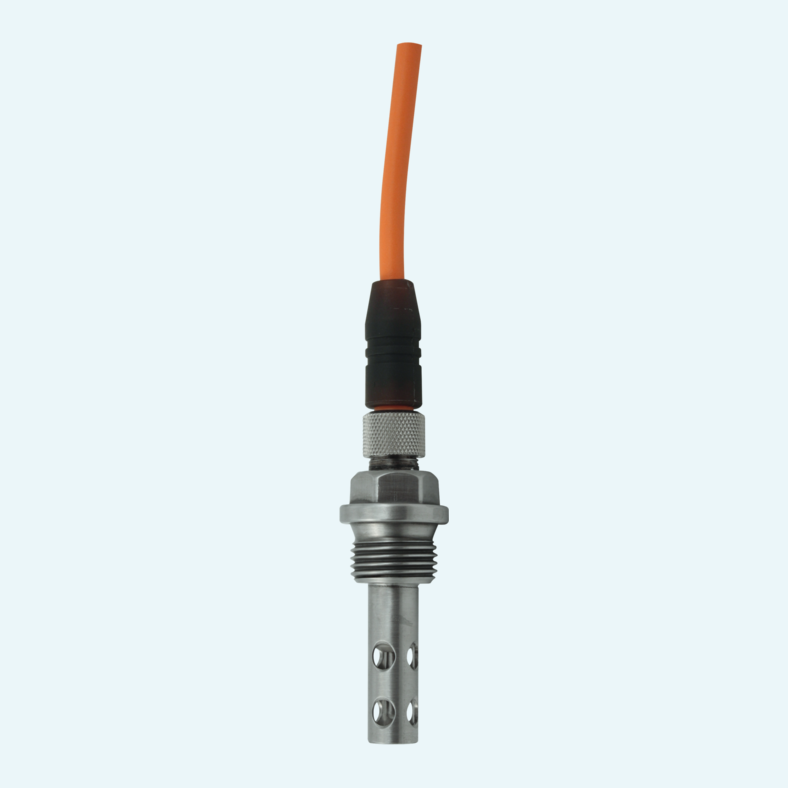

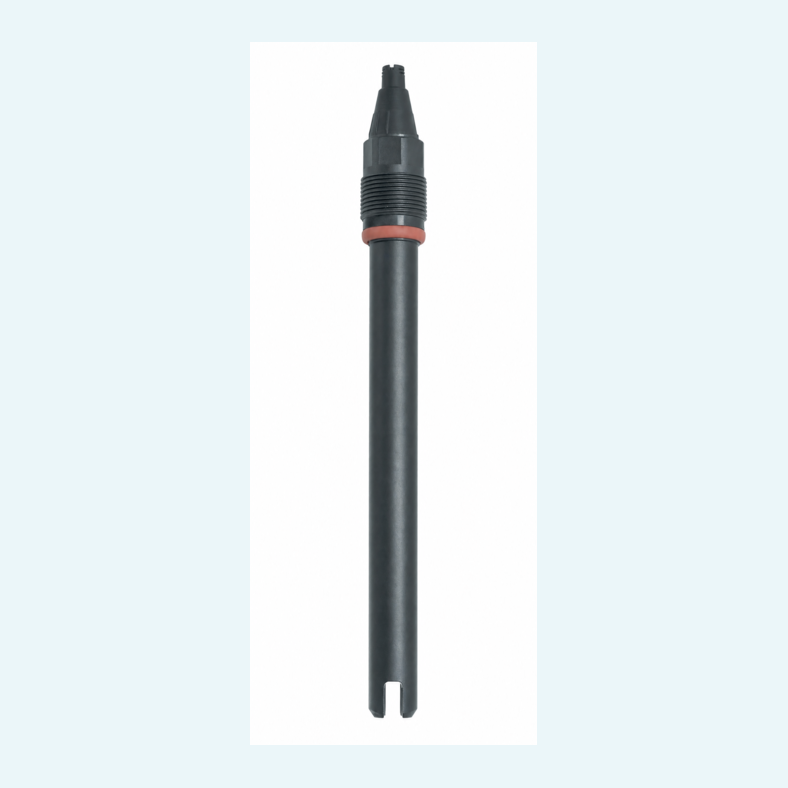

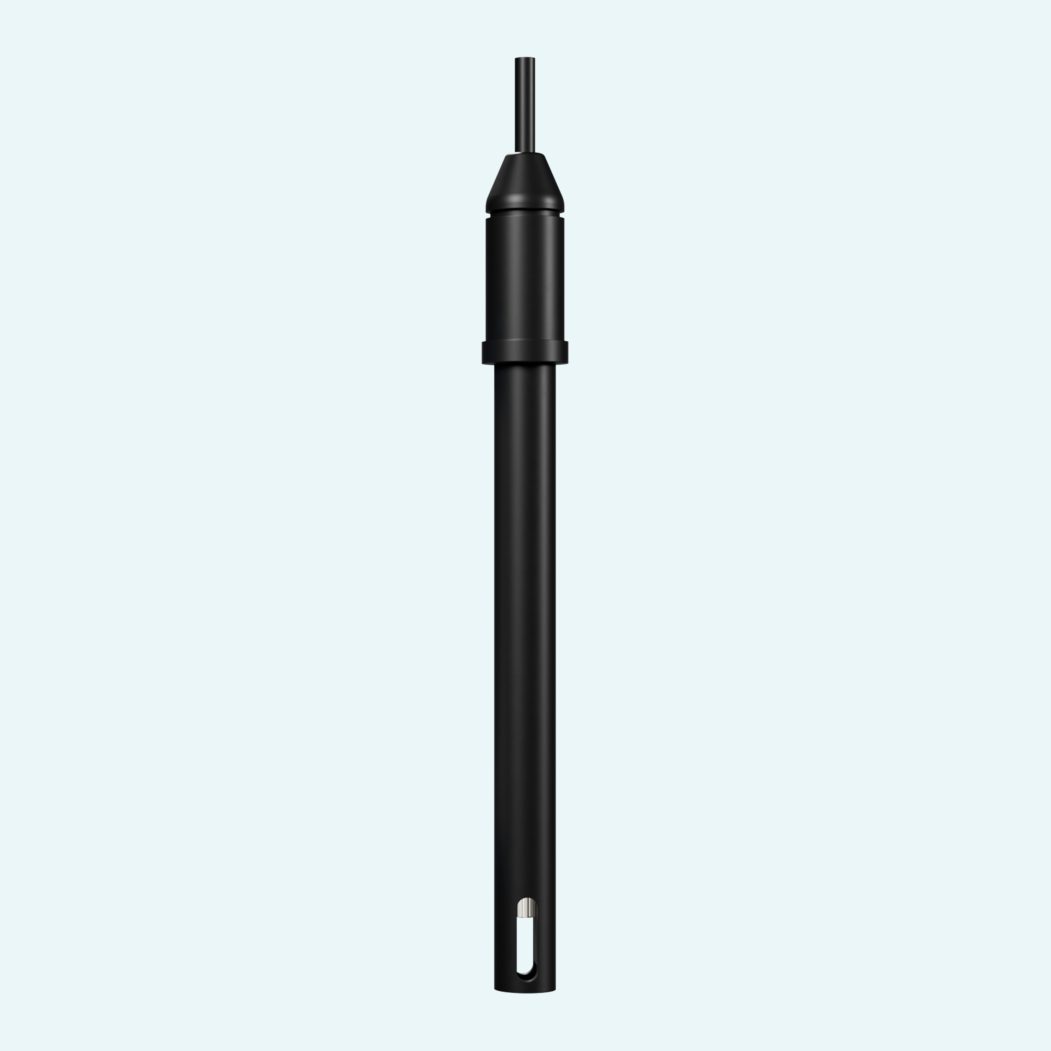

Para LFE-230 for drink/fresh water, screw-in measuring cell: 0.9 1/cm Para LFE-240 for ultrapure water: 0.1 1/cm Para LFE-220 for ultrapure water, screw-in measuring cell: 0.1 1/cm |
| Humedad relativa de funcionamiento |
< 95 %RH
|
|---|---|
| Grado de protección frontal |
IP65
|
| Temperatura de funcionamiento |
-25...+50 °C
|
| Temperatura de almacenamiento |
-25...+70 °C
|
| Dimensiones |
82 mm x 80 mm x 55 mm
|
|---|---|
| Materiales |
ABS
|
| Montaje |
Field
|
| Conformidad CE |
Sí
|
|---|
| Tipo de conexión eléctrica |
Elbow-type plug
Para LFE-202 for drinking/fresh water: Fixed cable connection Para LFE-230 for drink/fresh water, screw-in measuring cell: M12 8-pole circular connector Para LFE-240 for ultrapure water: Fixed cable connection Para LFE-220 for ultrapure water, screw-in measuring cell: M12 8-pole circular connector |
|---|
| Indicación de exactitud |
4 dígitos
|
|---|---|
| Tipo de indicador |
LCD
|
| Tipo de controles |
3 Button
|
| Temperatura del medio |
Para LFE-202 for drinking/fresh water: -5...+80 °C
Para LFE-230 for drink/fresh water, screw-in measuring cell: 0...60 °C Para LFE-240 for ultrapure water: -5...+80 °C Para LFE-220 for ultrapure water, screw-in measuring cell: -10...+100 °C |
|---|
| Tensión auxiliar, salida analógica (pasiva) |
Para 4 ... 20 mA: 12...30 V
Para 0 ... 10 V: 18...30 V |
|---|---|
| Carga externa |
Para 4 ... 20 mA: RA(Ohm) < ( (Uv – 12 V) / 0.02 A )
Para 0 ... 10 V: > 3000 Ohm |
| Tipo de salida analógica (pasiva) |
Para 4 ... 20 mA: 4…20 mA 2-Wire
Para 0 ... 10 V: 0…10V 3-Wire |
| Cable |
Para 1 m: 1 m
Para 2 m: 2 m Para 3 m: 3 m Para 5 m: 5 m Para 2 m: 2 m Para 5 m: 5 m |
|---|
| Conexión de proceso |
Para LFE-202 for drinking/fresh water: Without, PG13.5

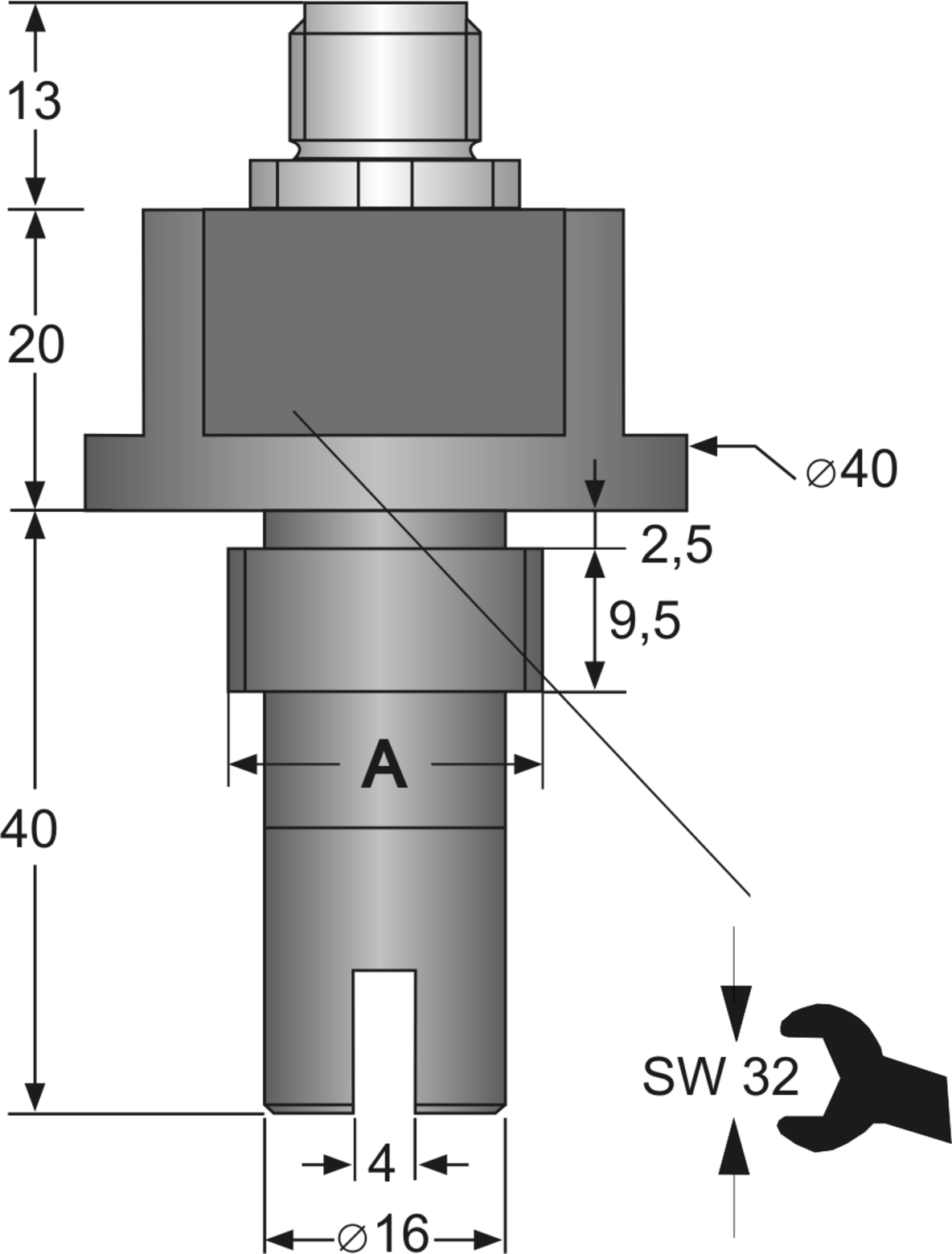

Para LFE-230 for drink/fresh water, screw-in measuring cell: G ½" Para LFE-240 for ultrapure water: Without Para LFE-220 for ultrapure water, screw-in measuring cell: G ½" |
|---|
