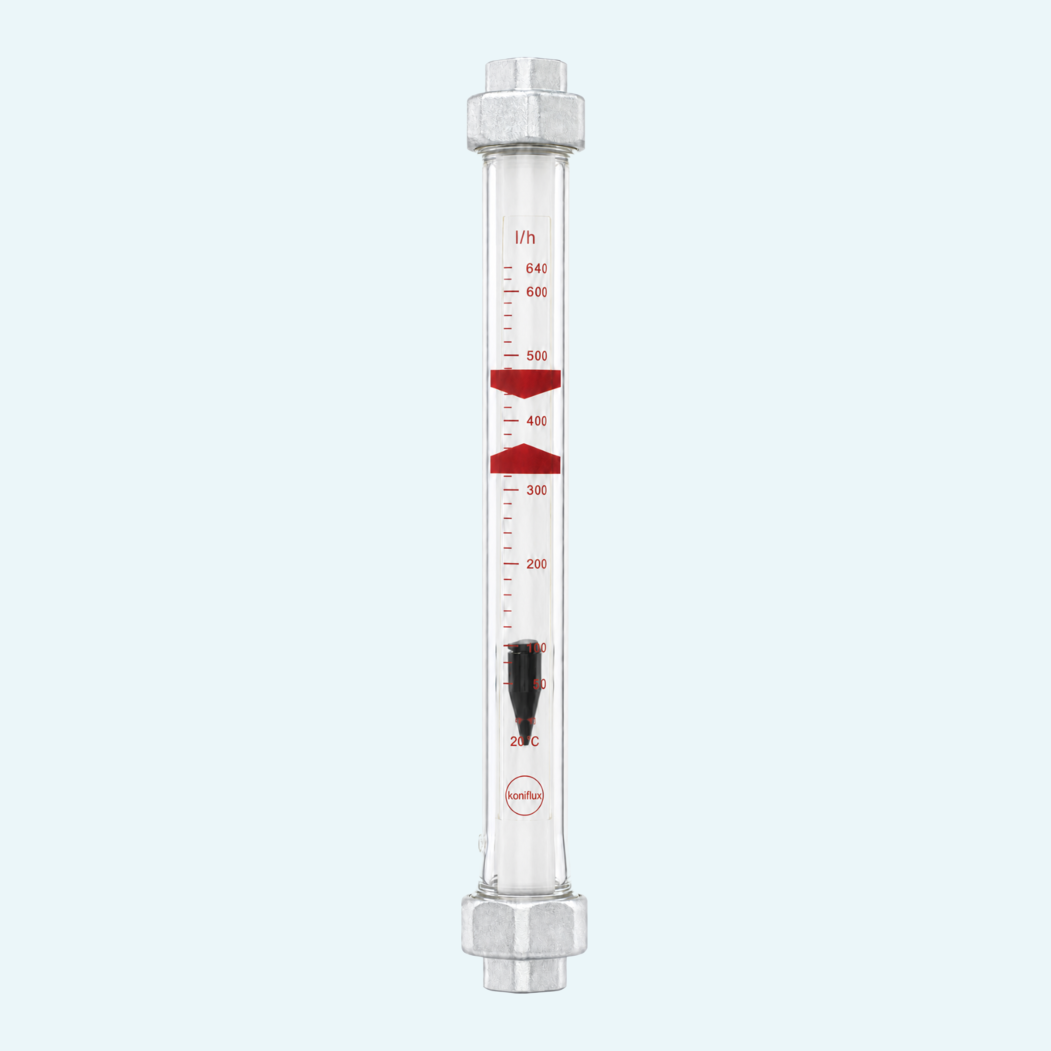

Un control de caudal fiable comienza con una lectura clara en la tubería. Un tubo de medición cónico y transparente muestra la posición del flotador directamente en una escala grande, con un indicador de consigna para una comparación visual rápida. La familia mide agua y gases en flujo vertical desde abajo, con rangos desde 20 – 250 l/h hasta 1 – 10 m³/h para agua y de 0,4 – 4 a 20 – 250 Nm³/h para aire.
Los operadores pueden seleccionar la conexión y los materiales húmedos que mejor se adapten a la línea. Las versiones de fundición maleable con roscas internas Rp cubren DN 25...50; las versiones de PVC con manguito adhesivo cubren Ø32...63. Según la versión, los materiales húmedos incluyen PA 6-3-T, FPM, PP o flotadores de acero inoxidable 1.4571, con tubos de medición de PSU como opción.
Los interruptores reed opcionales permiten la supervisión de límites, mientras que los transmisores accesorios proporcionan salidas de 0...10 kOhm o 4...20 mA. Las versiones de fundición están clasificadas hasta 15 bar a 25 °C y las versiones de PVC hasta 10 bar a 25 °C. Los tramos rectos de calma de 5 x DN ayudan a crear las condiciones de instalación necesarias.
Un flotador se desplaza en un tubo de medición transparente y cónico según el caudal. Su posición indica el caudal directamente en el tubo graduado.
La familia incluye conexiones de fundición maleable con roscas internas Rp y conexiones de PVC con manguitos adhesivos en los tamaños nominales DN 25, DN 32, DN 40 y DN 50.
Los materiales en contacto con el medio incluyen PA 6-3-T, FPM y fundición maleable o PVC. Los flotadores están disponibles en PP o acero inoxidable 1.4571, con tubos de medición de PSU como opción.
Las tablas estándar cubren agua y aire. Los rangos de aire se especifican para flujo vertical desde abajo a 20 °C y 1013 mbar.
El equipo se instala para flujo vertical desde abajo. La fuente especifica tramos rectos de calma de 5 x DN a la entrada y a la salida, así como filtros para medios contaminados.
El GKK-1270 proporciona una función de transmisor de 0...10 kOhm, y el GKI-1272 proporciona una función de transmisor de 4...20 mA como accesorios.
