La monitorización estable del caudal comienza con un punto de conmutación definido. Esta familia permite seleccionar el valor de consigna de H₂O para el tamaño de línea, de 0,4...90 l/min en DN 8...40, con una tolerancia de ±3 % respecto al valor de consigna y un mínimo de ±0,3 l/min.
El principio mecánico de pistón proporciona una acción de conmutación clara y repetible para aplicaciones con agua. El caudal eleva un pistón equipado con un imán contra la fuerza del resorte, y el imán acciona un interruptor Reed separado herméticamente. El diseño se describe como insensible a la suciedad; para medios contaminados, se recomienda un filtro, o un filtro magnético cuando hay presencia de partículas ferríticas.
Con conexiones de rosca hembra G 1/4...G 1 1/2, grado de protección IP65 y valores de presión nominal de PN 16 a PN 200 según el tamaño, el interruptor de caudal se integra directamente en entornos exigentes de proceso y de máquina. Un contacto normalmente abierto es estándar, con una versión normalmente cerrada disponible bajo pedido.
El caudal volumétrico eleva un pistón equipado con un imán desde el asiento de la válvula contra la fuerza del resorte. El imán acciona un interruptor Reed separado herméticamente.
La familia está especificada para agua; el ajuste para aceite y gas está disponible bajo pedido. Los materiales en contacto con el medio incluyen Rg 5 niquelado, 1.4310, CW614N niquelado, NBR y ferrita dura.
El interruptor utiliza un cable de 1,8 m y clase de protección 1 con conexión de conductor de protección.

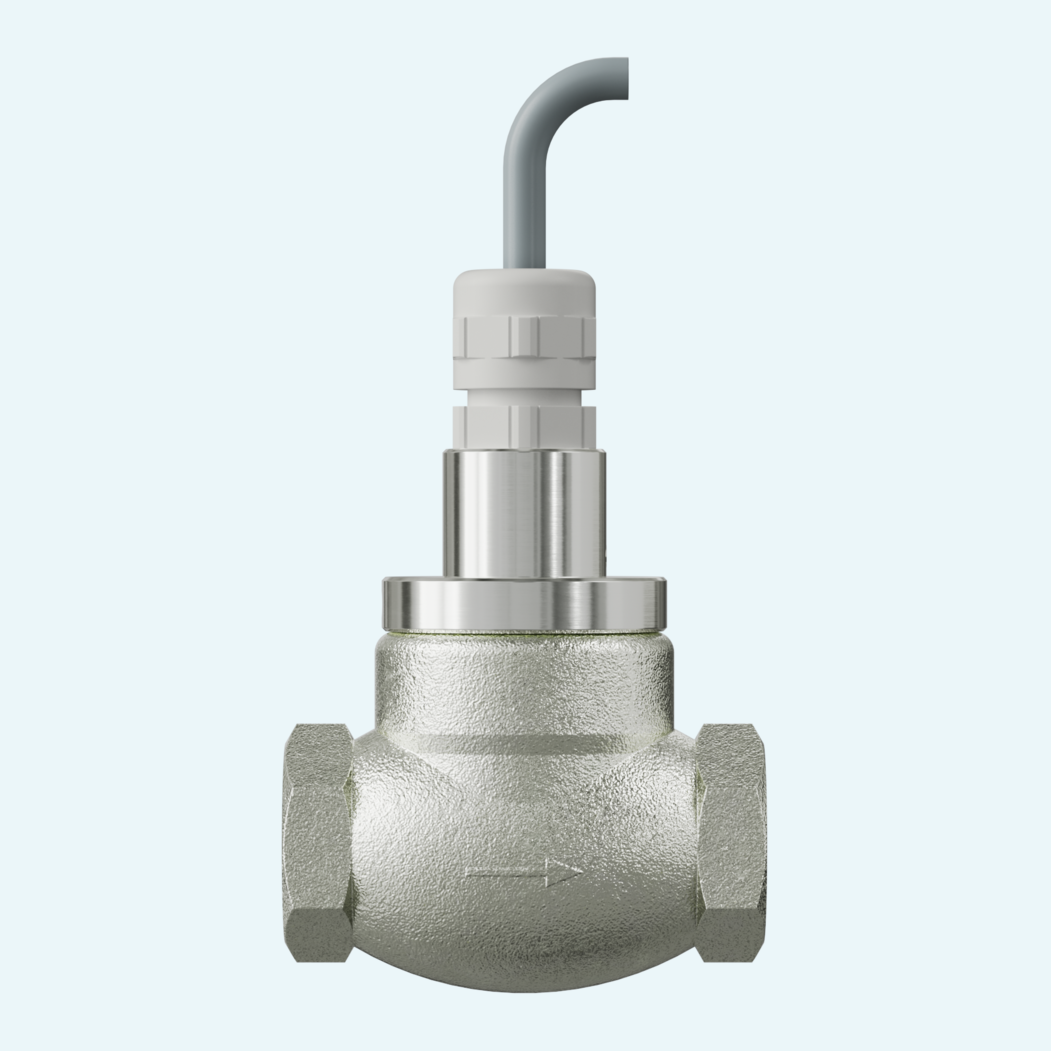

La entrada de flujo horizontal es estándar. Otras posiciones de montaje son posibles, pero la posición influye en el punto de conmutación o en el rango; no se recomienda la posición del cabezal de conmutación hacia abajo.
El pedido define el diámetro nominal, la conexión de rosca hembra, el material de conexión, el punto de conmutación de H₂O y el diagrama de contactos.
