La monitorización fiable de corriente en armarios de control comienza con un transmisor que gestiona formas de onda reales, no solo ondas sinusoidales ideales. El CT500 convierte los valores reales de corriente AC eficaz en señales de proceso estándar, lo que lo hace adecuado para detectar la corriente de carga de convertidores de frecuencia y tareas similares de control de procesos.
El dispositivo ofrece flexibilidad a los ingenieros durante la puesta en marcha: se pueden seleccionar 12 rangos de medición para conexión de terminales o pasante, que cubren 0...1 / 2 / 3 / 4 / 5 / 6 A AC y 0...10 / 20 / 30 / 40 / 50 / 60 A AC. El ajuste del valor inicial y del valor final ayuda a adaptar la salida a la aplicación, mientras que el promediado seleccionable permite un comportamiento de señal más suave cuando es necesario.

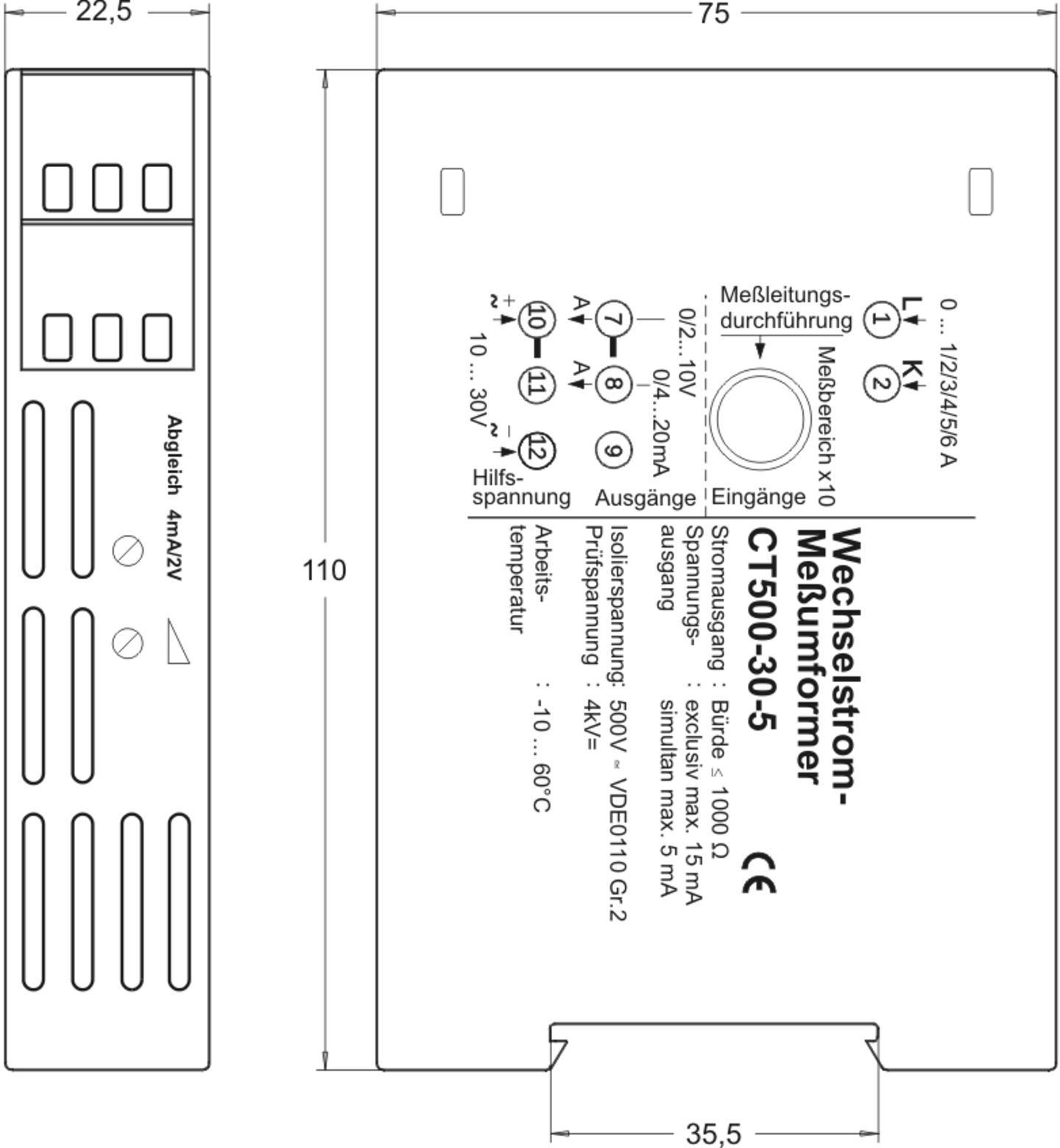

Para la integración en sistemas de automatización existentes, el CT500 ofrece salidas seleccionables de 0/4...20 mA y 0/2...10 V DC. La compacta carcasa de policarbonato para carril DIN se monta en carriles TS35, con protección de la carcasa IP30 y bornes de protección de dedos IP20 para una instalación estándar en armarios de control.

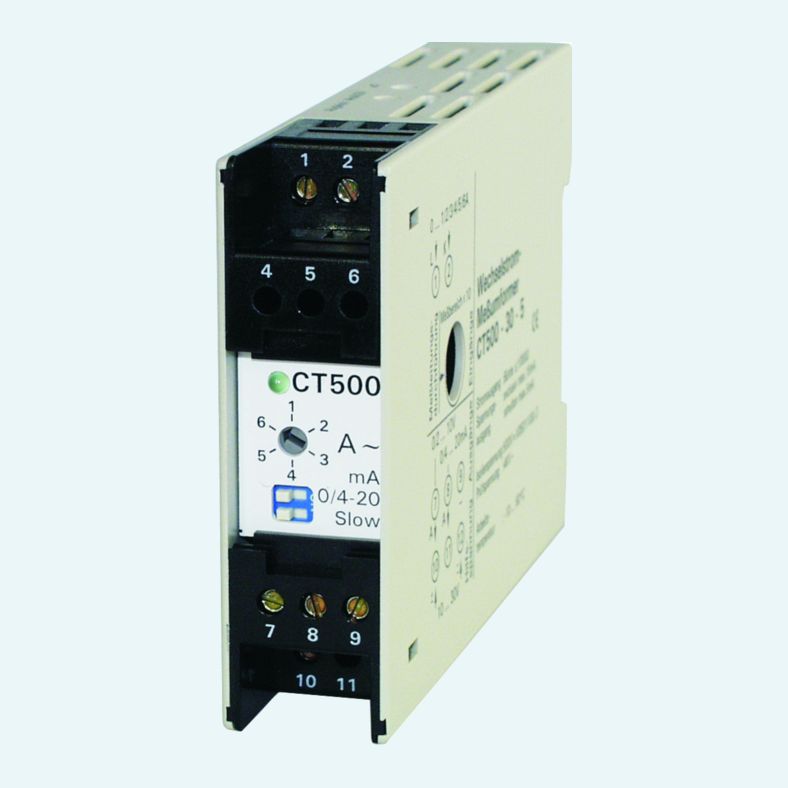

Los controles frontales permiten la selección de rango para conexión de terminales de hasta 6 A AC o conexión pasante de hasta 60 A AC.

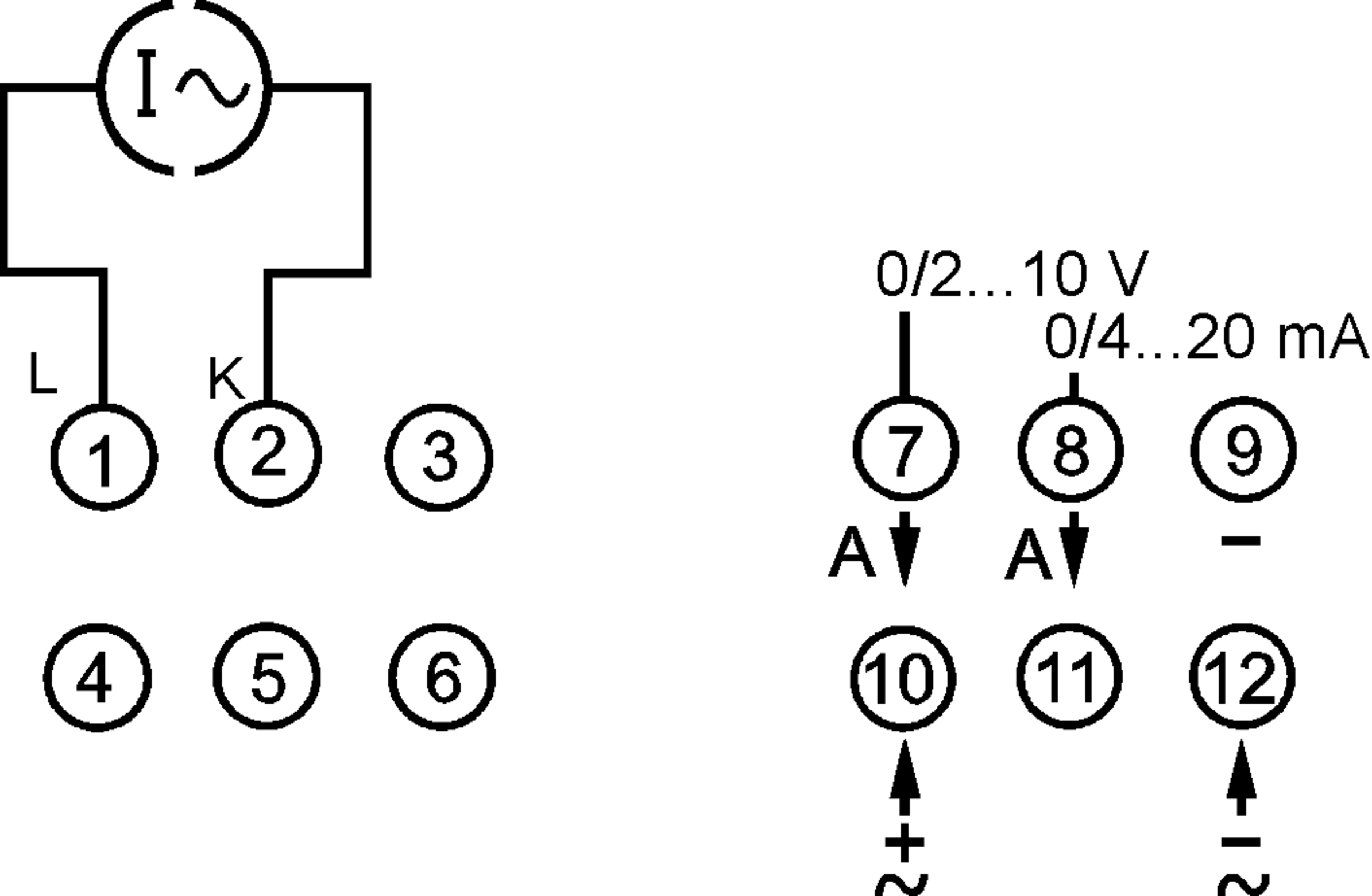

La entrada de terminales se utiliza para rangos de corriente más bajos, mientras que la conexión pasante admite un cable de carga de hasta 8 mm de diámetro.
Las salidas de corriente y de tensión son seleccionables mediante interruptor, con 0/4...20 mA y 0/2...10 V DC disponibles para sistemas de control de procesos.
El valor inicial es ajustable en ± 5 % y el valor final en ± 35 % para adaptarse a la escala de salida requerida.
Hay disponible una función de promediado seleccionable para aplicaciones que requieren un comportamiento de respuesta más lento.
El dispositivo está disponible con tensión de alimentación de 85...265 V AC o 10...30 V AC/DC, según la versión pedida.
| Rango actual |
AC 0...60 A
|
|---|---|
| Rango de frecuencia |
40...2000 Hz
|
| Terminales con grado de protección |
IP20
|
|---|---|
| Temperatura de funcionamiento |
-10...+60 °C
|
| Número de salidas analógicas (activas) |
2
|
|---|---|
| Tipo de salida analógica |
0…20 mA, 4…20 mA,0…10V, 2…10V
|
| Exactitud |
±0.5 %
|
| Carga (salida de corriente actual) |
≤ 1 kΩ
|
| Materiales |
Polycarbonate, UL94V-0
|
|---|
| Conformidad CE |
Sí
|
|---|
| Tipo de conexión eléctrica |
Terminals
|
|---|
| Tensión auxiliar |
Para 85 ... 265 V AC: 85…265 V AC
Para 10 ... 30 V AC/DC: 10…30 V AC/DC |
|---|
