La supervisión clara del caudal es importante cuando las bombas, los circuitos o las líneas de proceso requieren un punto de conmutación definido. Para aplicaciones con agua en tuberías DN 25...200, el dispositivo supervisa el caudal con rangos de conmutación H2O seleccionables de 0,2...165,7 m3/h y un Qmax. recomendado de hasta 240 m3/h.

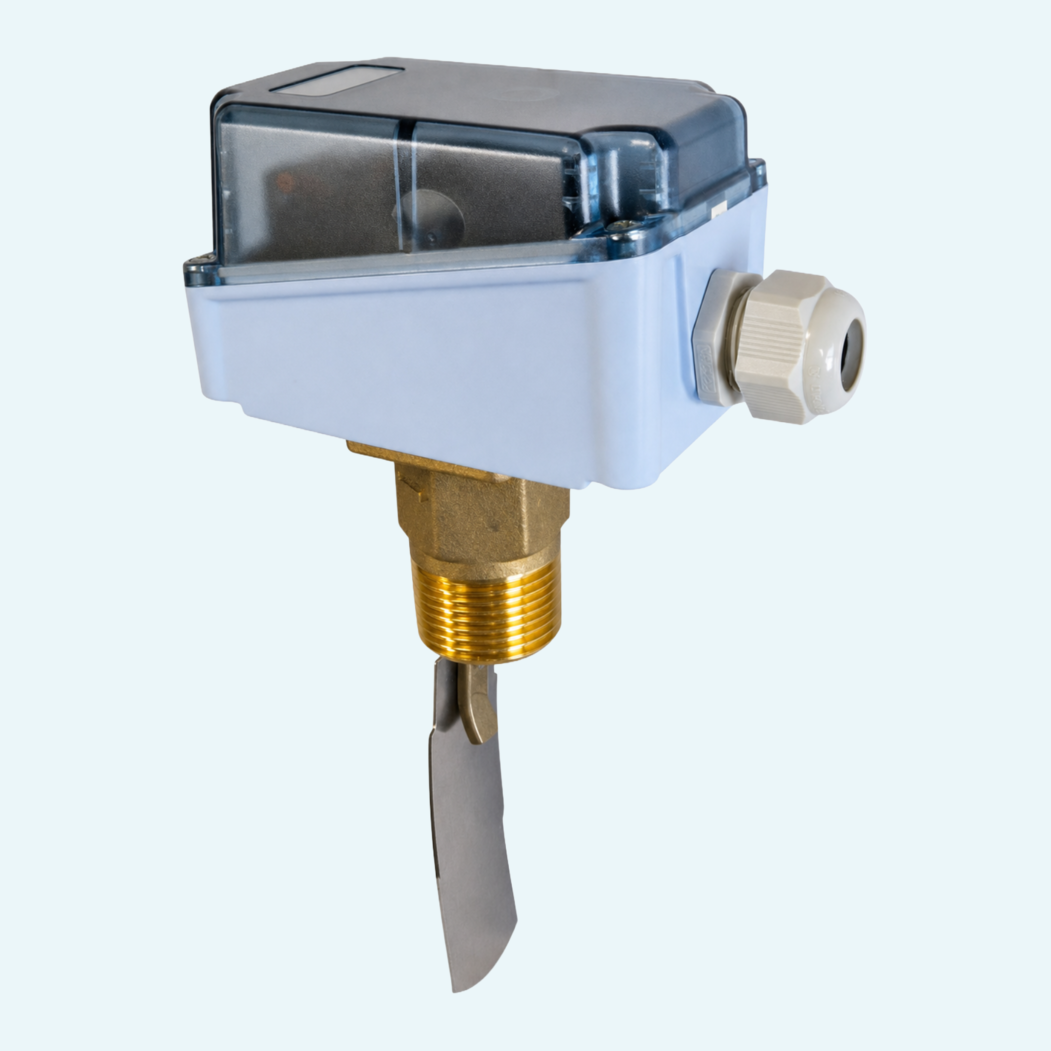

La paleta soportada por un fuelle metálico acciona un microinterruptor conmutado, lo que proporciona una función de conmutación sencilla para tareas de control industrial. Están disponibles versiones en latón y en acero inoxidable, con materiales en contacto con el medio CW614N, 1.4571 y tombac en la versión de latón, o 1.4571 en la versión de acero inoxidable. También es apto para medios que contengan partículas ferríticas.
La integración en el sitio resulta práctica: el grado de protección IP65 es adecuado para entornos industriales, y la unidad admite temperaturas del medio de -20...+120 °C a PN 11. El flujo horizontal es el estándar; son posibles otras posiciones de montaje, con influencia en el punto de conmutación.
El dispositivo funciona con una paleta soportada por un fuelle metálico que acciona un microinterruptor a medida que cambia el caudal.
El valor de conmutación se ajusta con un tornillo de ajuste después de retirar la tapa; a continuación, la tapa se vuelve a fijar.
El flujo horizontal con la unidad de conmutación no orientada hacia abajo es la recomendación estándar. Son posibles otras posiciones de instalación, que influyen en el punto o el rango de conmutación.
El contacto conmutado utiliza cables blanco, rojo y azul. Debe conectarse una carga en serie al cablear el interruptor.
Las notas de instalación especifican un tramo recto de estabilización de 10 x DN aguas arriba y aguas abajo. Se recomienda un filtro para medios contaminados.
La clave de pedido incluye una versión R opcional para rangos de conmutación reducidos. Los rangos de conmutación para aceite y los caudales especiales están disponibles bajo pedido.
