Projekte zur Solarüberwachung benötigen häufig zuverlässige Bestrahlungsstärkedaten ohne unnötige Komplexität. Diese Serie misst die Globalstrahlung auf einer ebenen Fläche, einschließlich direkter und diffuser Solarstrahlung, für Forschung, Meteorologie und PV-Monitoring.
Der Thermosäulensensor deckt einen Messbereich von 200…4000 W/m² und einen Spektralbereich von 300…2800 nm ab. Die spektral flache Klassifizierung Klasse C gemäß ISO 9060:2018, die WMO-Konformität und die werkseitige Kalibrierung gemäß ISO 9847:2023 bieten Anwendern eine praktische Grundlage für rückführbare Solarstrahlungsmessungen.

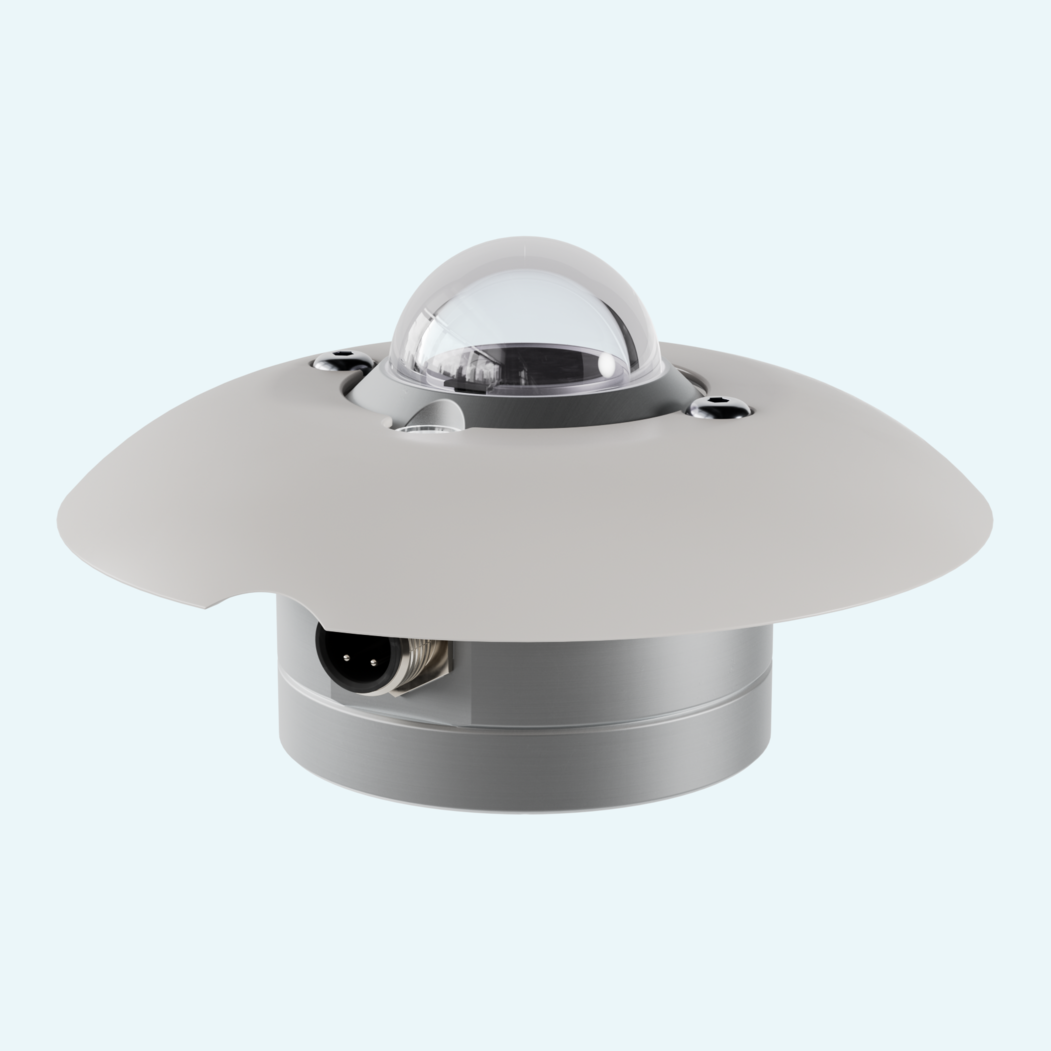

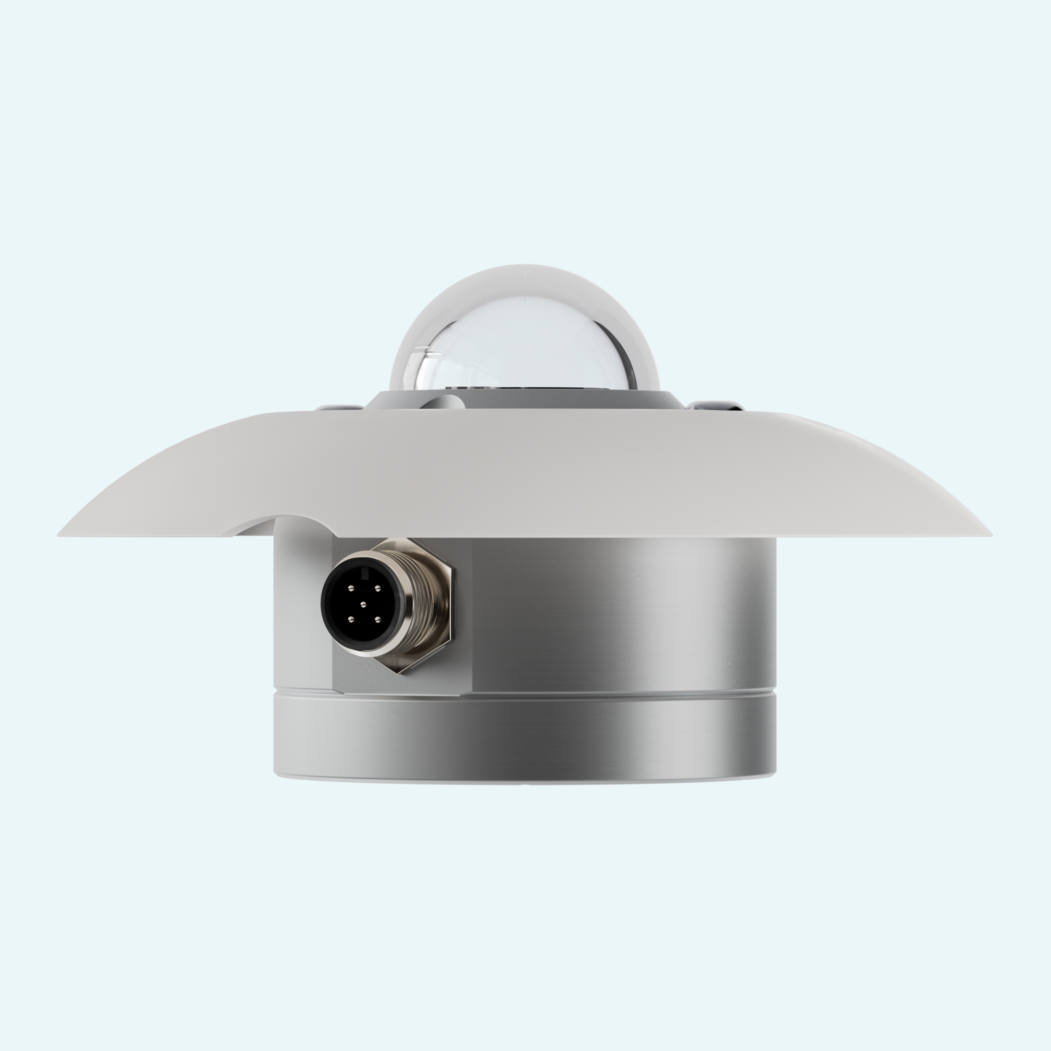

Die Installation im Freien ist auf Einfachheit ausgelegt. Die integrierte Libelle unterstützt die genaue horizontale Ausrichtung, während die Schutzart IP 67, das eloxierte Aluminiumgehäuse, der ASA-Schirm und die optische Glaskuppel den Betrieb des Pyranometers in exponierten Umgebungen unterstützen. Je nach Modell erfolgt die Integration über RS485 Modbus-RTU, konfigurierbaren Analogausgang, 2-Leiter 4…20 mA oder passives mV-Signal.
Die Serie verwendet einen Thermosäulensensor mit schwarz-matt beschichteter Sensorfläche zur Messung der Globalstrahlung auf einer ebenen Fläche in W/m².
LPS03Mxx-Modelle verfügen über interne Sensoren für Temperatur, relative Feuchte und Druck. Bei Modellen mit der Option T ist eine Neigungsüberwachung verfügbar.
LPS03MAx-Modelle bieten einen konfigurierbaren Analogausgang mit 4…20 mA als Standard sowie den Optionen 0…20 mA, 0…1 V, 0…5 V oder 0…10 V.
Die Software DATAsense PC unterstützt die Modbus-Parametrierung, die Konfiguration des Analogausgangsbereichs, die Echtzeitüberwachung und das Speichern der Messwerte in einer Datei.

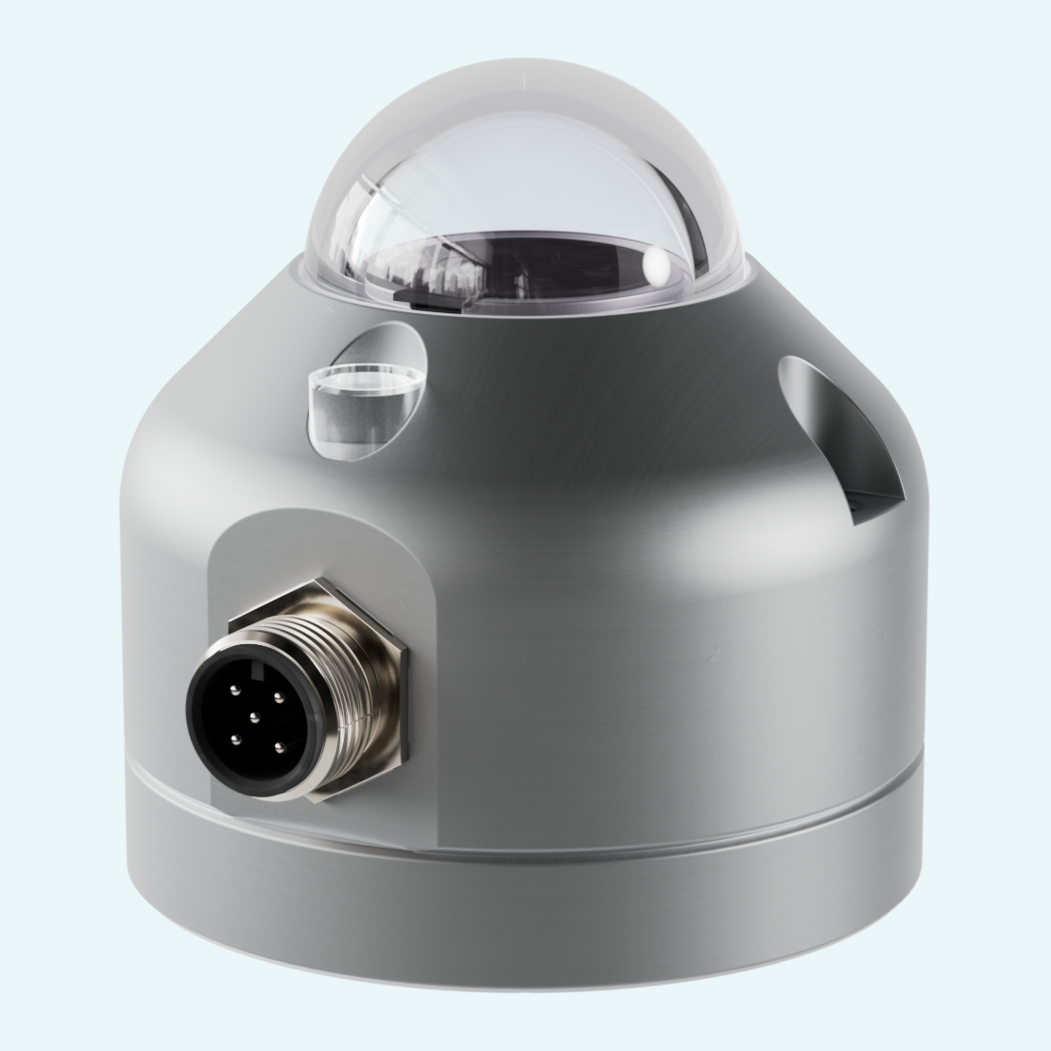

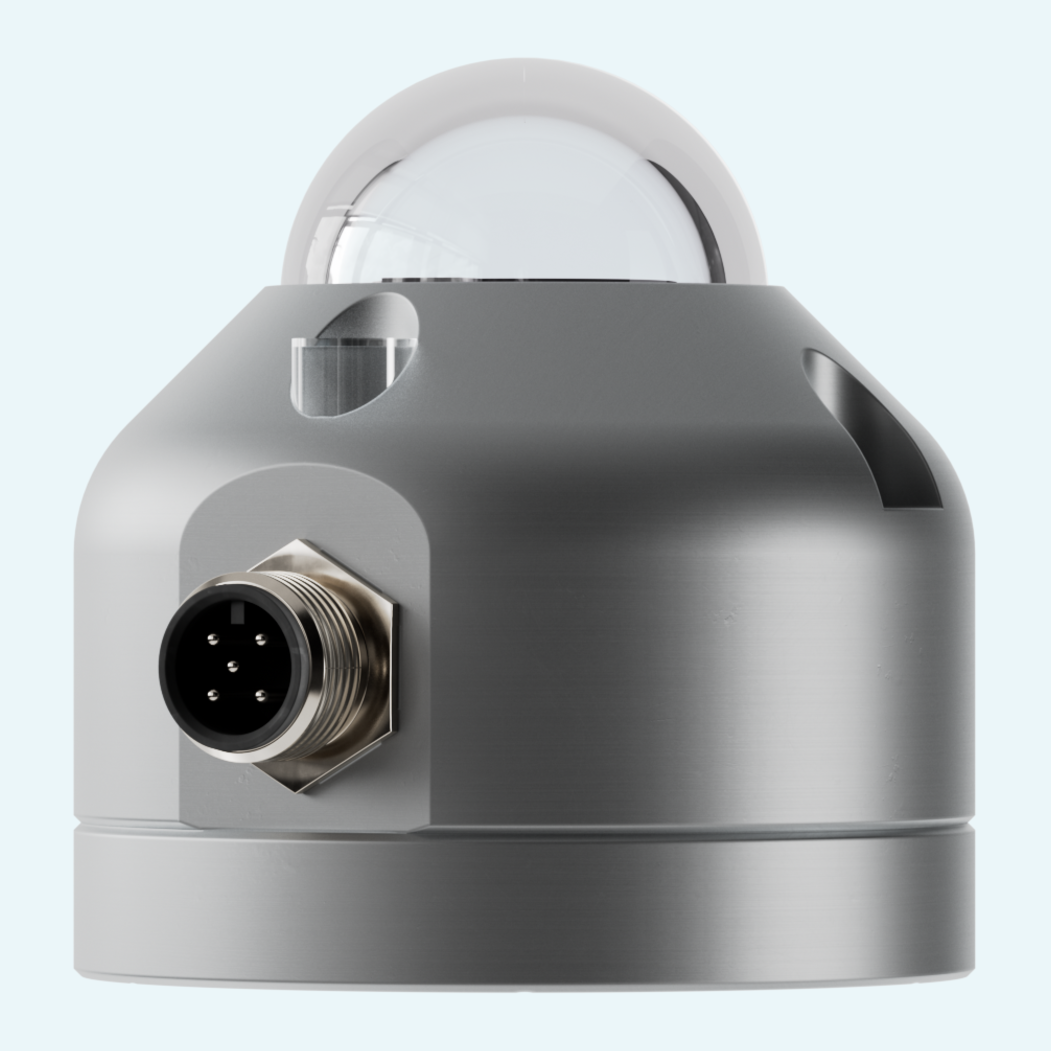

Das Gehäuse verfügt über eine integrierte Libelle und M5-Befestigungsbohrungen. Optionale Halterungen ermöglichen die Mastmontage oder geneigte Installation.
Jedes Pyranometer wird werkseitig gemäß ISO 9847:2023 (Typ A1) kalibriert und mit einem individuellen Kalibrierzertifikat geliefert.
Code: LPS [1] [2] [3] [4]
Beispiel: LPS03M0T
[1] Typ
03 = Spektral flach Klasse C - ISO9060:2018
[2] Kommunikationsausgang
M = Modbus RS485
[3] Signalausgang
0 = Nein
A = Standard-Analogausgang
[4] Zusatzsensor
0 = Nein
T = Neigungssensor
Code: LPS [1] [2] [3] [4]
Beispiel: LPS030P0
[1] Typ
03 = Spektral flach Klasse C - ISO9060:2018
[2] Kommunikationsausgang
0 = Nein
[3] Signalausgang
C = 4...20-mA-Stromschleife
P = mV
[4] Zusatzsensor
0 = Nein
