Zuverlässige Solarstrahlungsdaten beginnen mit einem Pyranometer, das auch unter realen Außenbedingungen präzise bleibt. Diese Serie misst die globale Bestrahlungsstärke auf einer ebenen Fläche und erfasst dabei sowohl direkte als auch diffuse Solarstrahlung für Umweltstudien, Forschung, Meteorologie und PV-Monitoring.
Die Messungen basieren auf einem Thermosäulensensor mit einem Messbereich von 200…4000 W/m2 und einem Spektralbereich von 283…2800 nm. Die Klassifizierung als spektral flache Klasse B gemäß ISO 9060:2018 sowie die werkseitige Kalibrierung gemäß ISO 9847:2023 sorgen für eine verlässliche Datenqualität in anspruchsvollen Messnetzen.

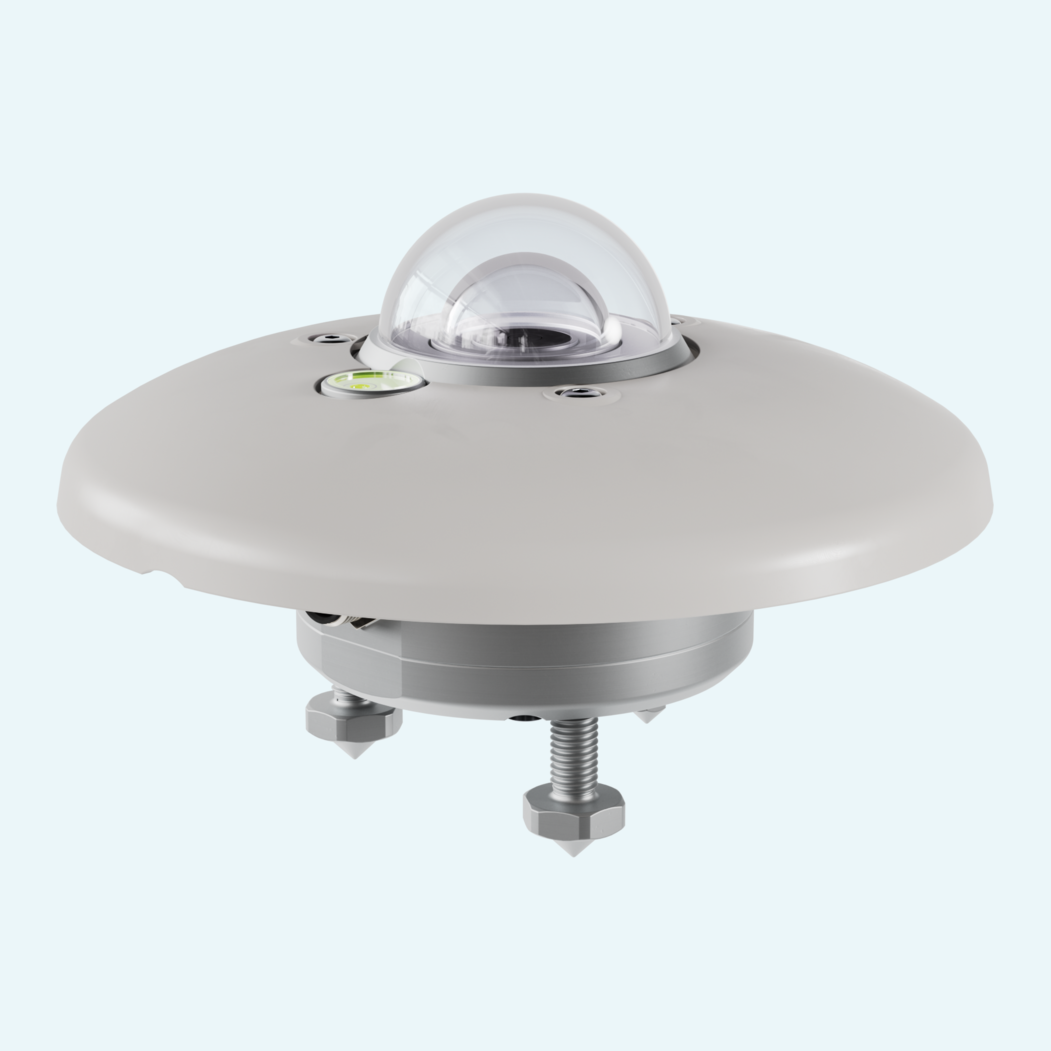

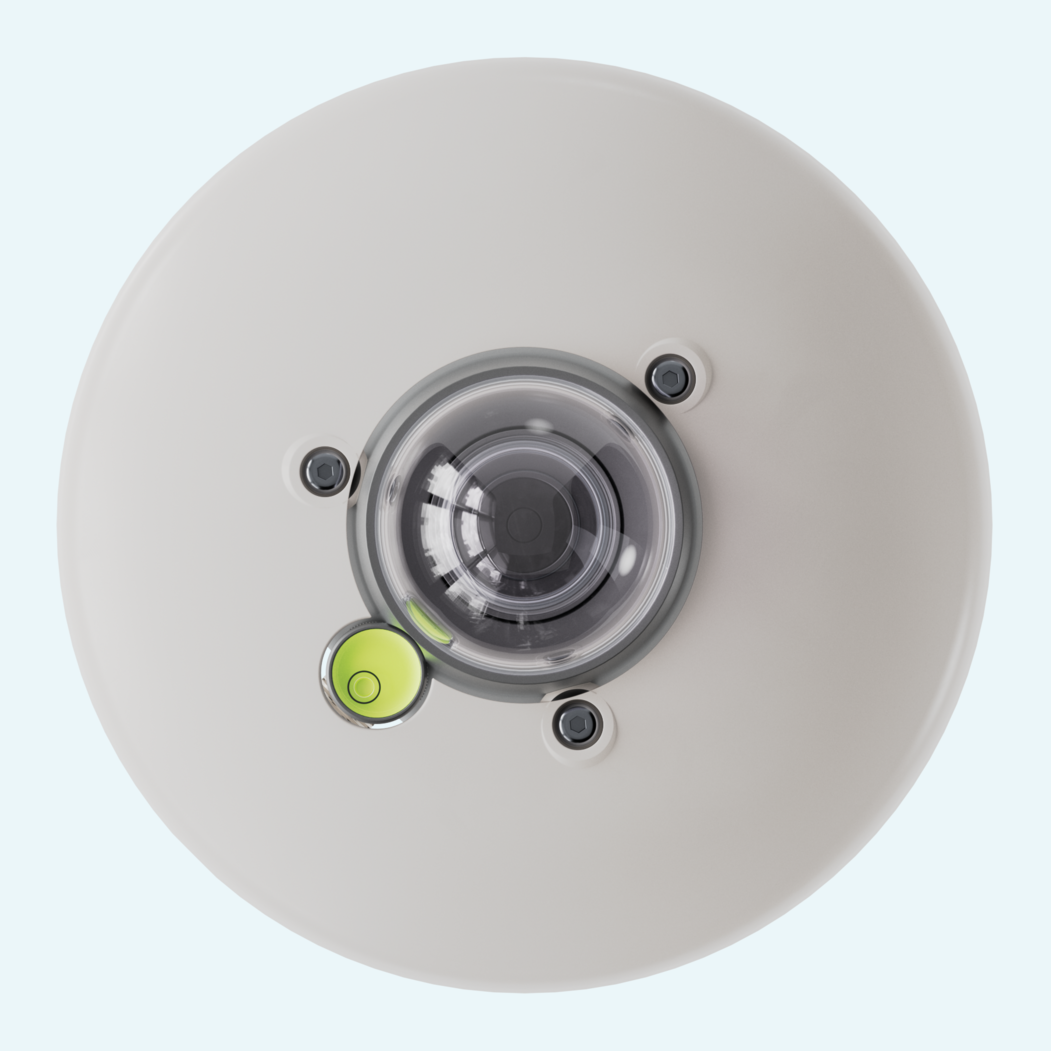

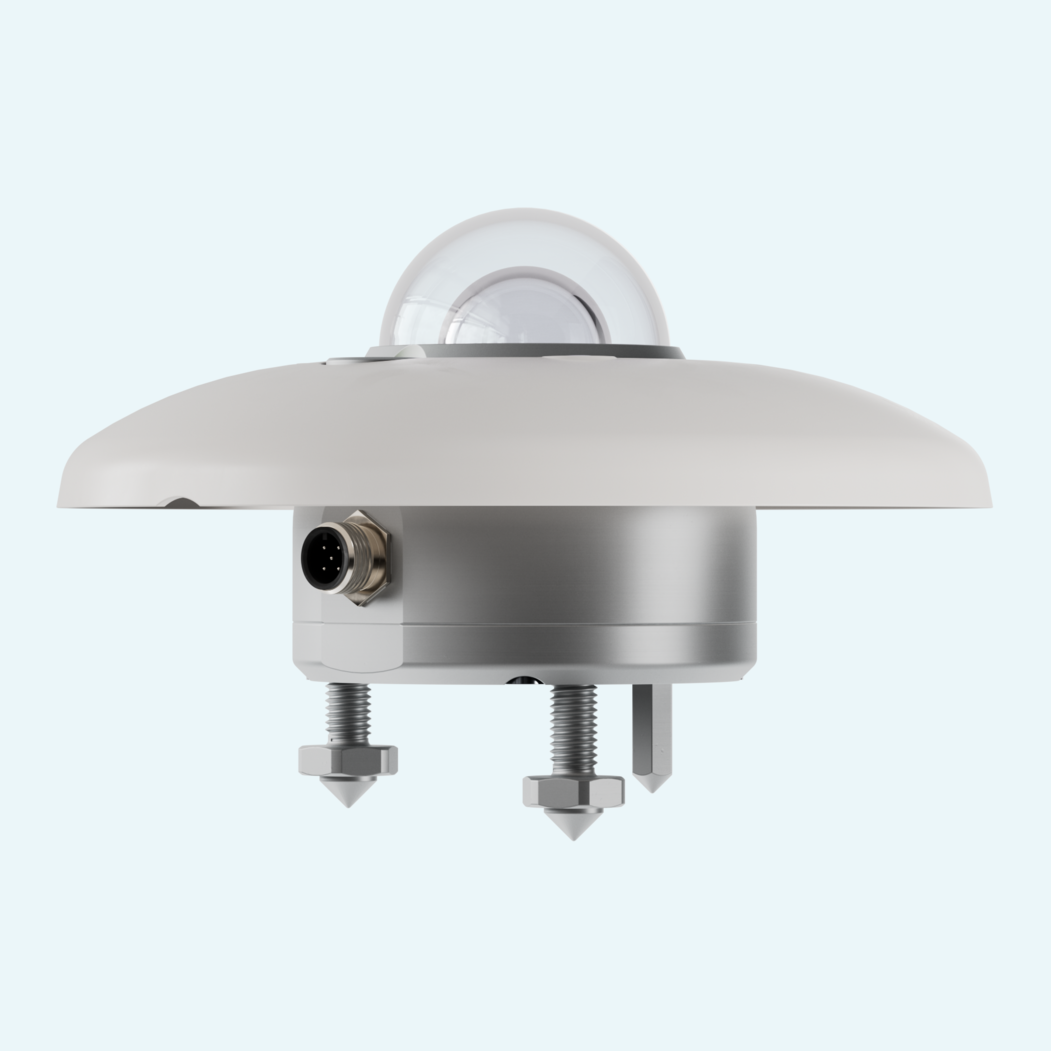

Installation und Integration bleiben vor Ort praxisgerecht. Die integrierte Libelle und die verstellbaren Füße unterstützen die horizontale Ausrichtung, während die Schutzart IP 67, das eloxierte Aluminiumgehäuse, der ASA-Schirm und die optische Glaskuppel dem Instrument den Einsatz im Freien ermöglichen. Je nach Modell umfassen die Ausgänge RS485 Modbus-RTU, konfigurierbare Analogsignale, 2-Leiter 4…20 mA oder passives mV.
Die Serie verwendet einen Thermosäulensensor mit schwarz matt beschichteter Sensorfläche zur Messung der globalen Bestrahlungsstärke auf einer ebenen Fläche in W/m2.
LPS02Mxx-Modelle verfügen über interne Sensoren für Temperatur, relative Feuchte und Druck. Die Neigungsüberwachung ist bei Modellen mit der Option T verfügbar.
LPS02MAx-Modelle bieten einen konfigurierbaren Analogausgang mit standardmäßig 4…20 mA sowie den Optionen 0…20 mA, 0…1 V, 0…5 V oder 0…10 V.
Die Software DATAsense PC unterstützt die Modbus-Parametrierung, die Konfiguration des Analogausgangsbereichs, die Echtzeitüberwachung sowie das Speichern der Messwerte in einer Datei.

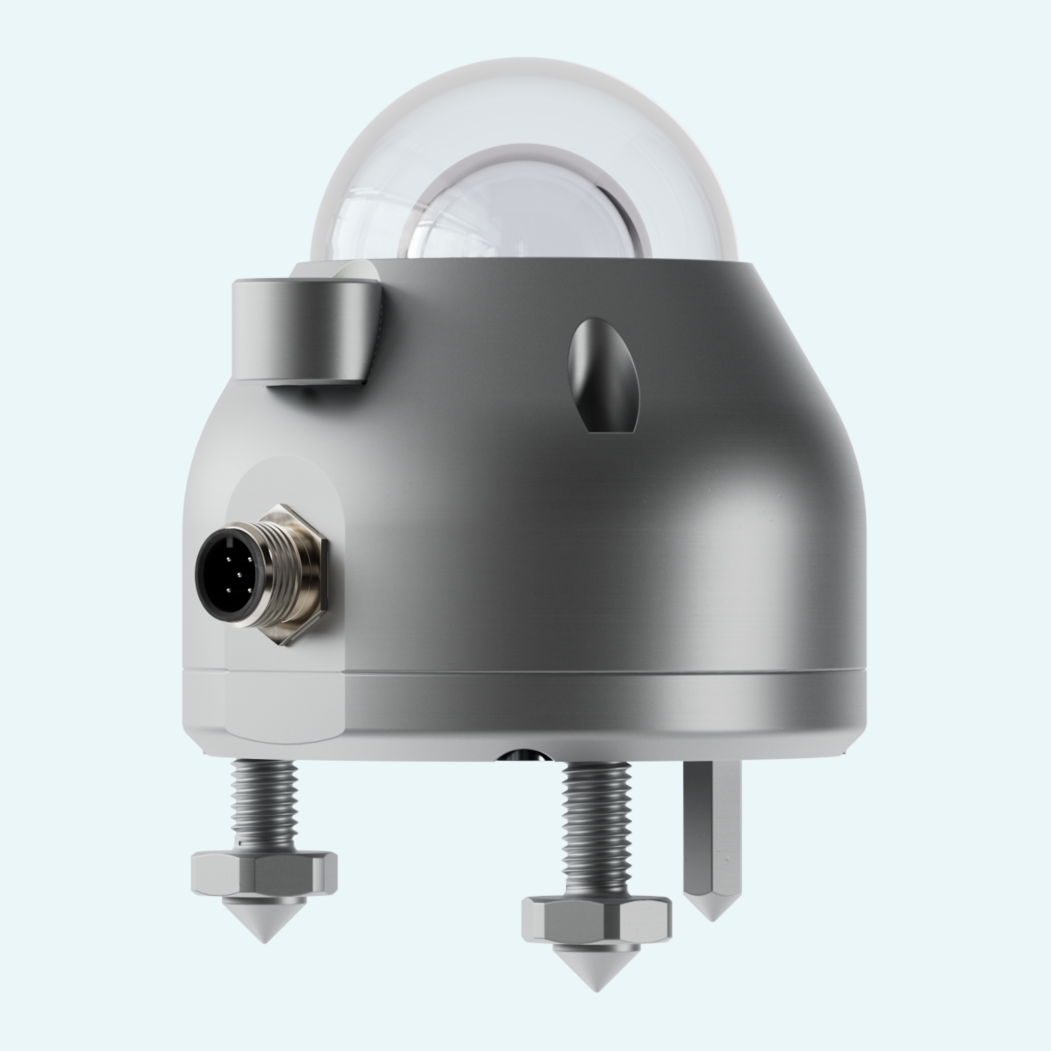

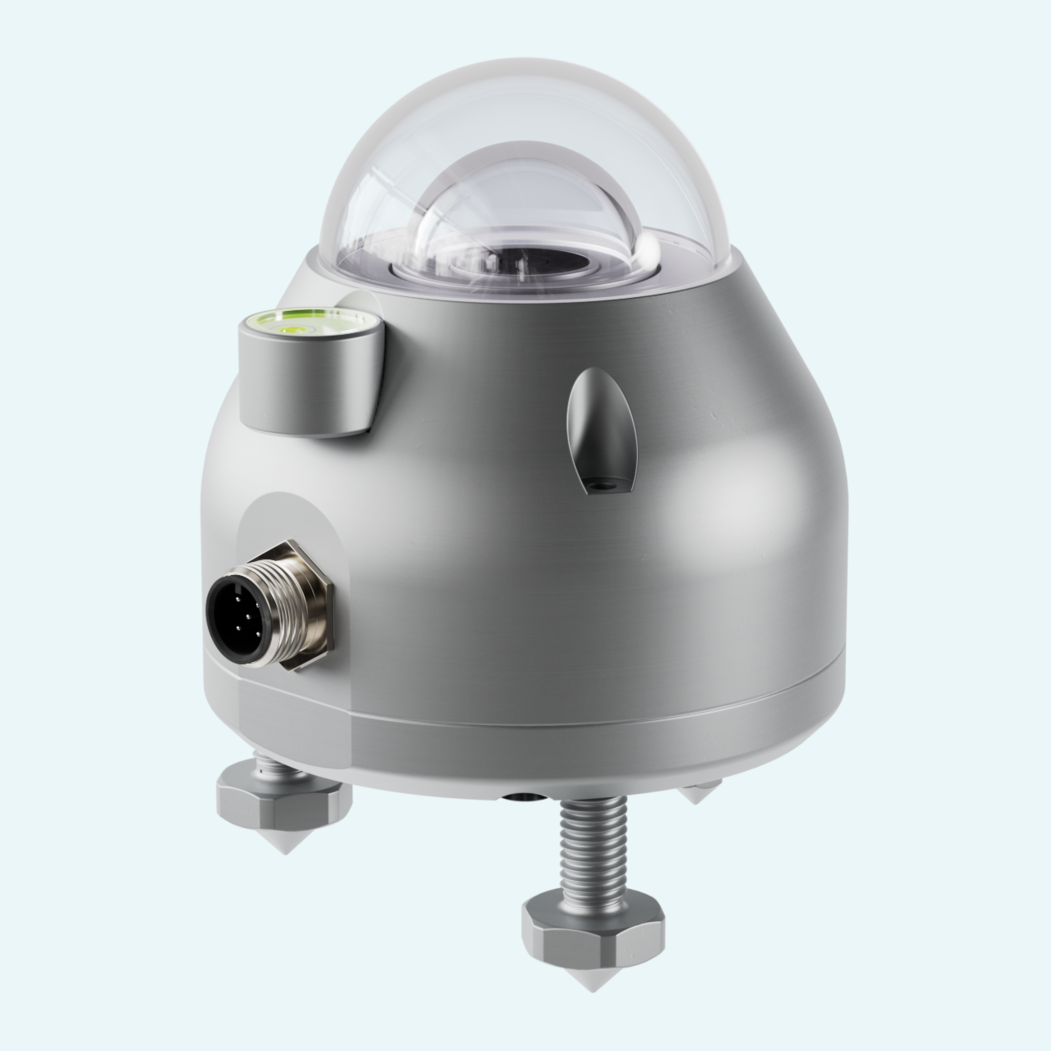

Das Gehäuse verfügt über eine integrierte Libelle, verstellbare Füße und M5-Befestigungsbohrungen. Optionale Halterungen ermöglichen die Mastmontage oder eine geneigte Installation.
Jedes Pyranometer wird werkseitig gemäß ISO 9847:2023 (Typ A1) kalibriert und mit einem individuellen Kalibrierzertifikat geliefert.
Code: LPS [1] [2] [3] [4]
Beispiel: LPS02M0T
[1] Typ
02 = Spectrally Flat Class B - ISO9060:2018
[2] Kommunikationsausgang
M = Modbus RS485
[3] Signalausgang
0 = Nein
A = Standard-Analogausgang
[4] Zusatzsensor
0 = Nein
T = Neigungssensor
Code: LPS [1] [2] [3] [4]
Beispiel: LPS020P0
[1] Typ
02 = Spectrally Flat Class B - ISO9060:2018
[2] Kommunikationsausgang
0 = Nein
[3] Signalausgang
C = 4...20-mA-Stromschleife
P = mV
[4] Zusatzsensor
0 = Nein
