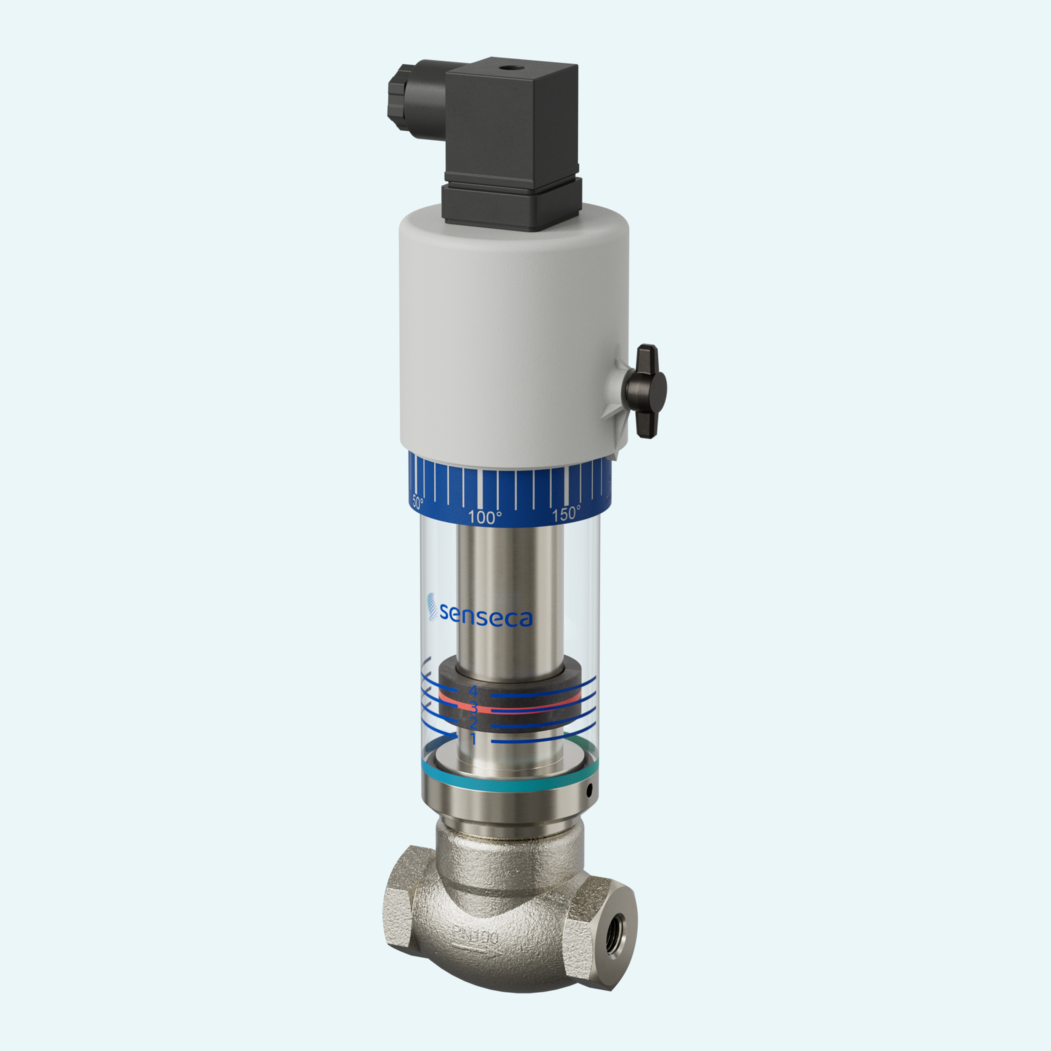

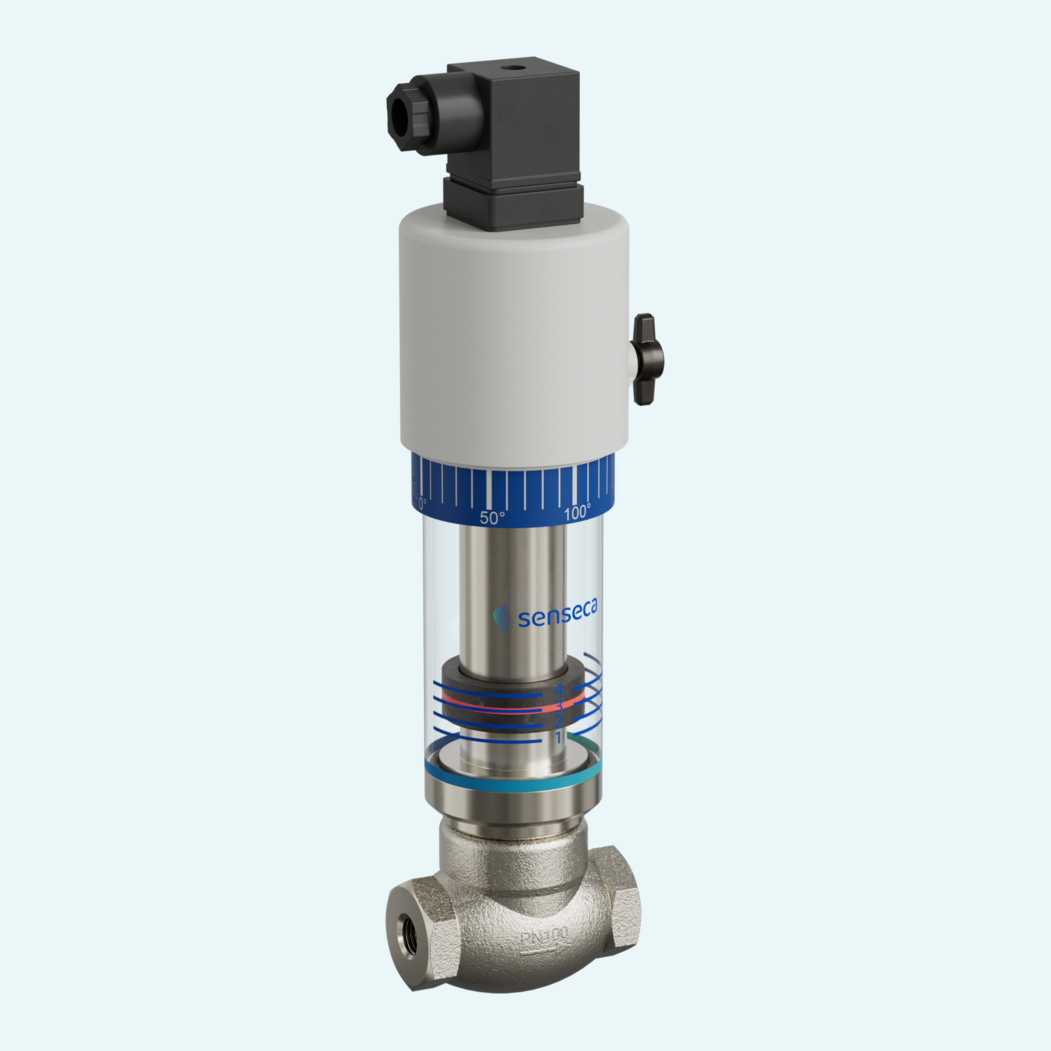

Il monitoraggio della portata è più semplice quando la funzione di commutazione e l'indicazione locale si trovano in un unico dispositivo compatto. Questo flussostato meccanico con indicatore monitora le linee dell'acqua mostrando lo stato del flusso in loco, senza parti in vetro soggette a pressione o a contatto con il fluido.
La portata solleva dalla sede della valvola un pistone dotato di magnete contro la forza della molla. Il pistone aziona sia un contatto Reed separato ermeticamente sia un anello indicatore separato ermeticamente. Le versioni filettate coprono da DN 8 a DN 80 con collegamenti interni da G 1/4 a G 3, campi di commutazione H2O da 2-600 l/min e valori di Qmax. consigliati fino a 720 l/min. La resistenza alla pressione raggiunge PN 100 bar per le dimensioni più piccole, a seconda del collegamento.
La ridotta lunghezza di installazione favorisce impianti tubazioni compatti, mentre la regolazione precisa e continua del valore di commutazione aiuta a impostare il punto di commutazione in base all'applicazione. Il montaggio standard prevede la portata orizzontale, supportata da tratti di calma rettilinei di 5 x DN in entrata e in uscita. Il grado di protezione opzionale (IP65), l'indicazione della temperatura, il monitoraggio della temperatura e i campi di commutazione per olio consentono un adattamento più preciso.
La portata solleva un pistone dotato di magnete contro la forza della molla e aziona un contatto Reed separato ermeticamente.

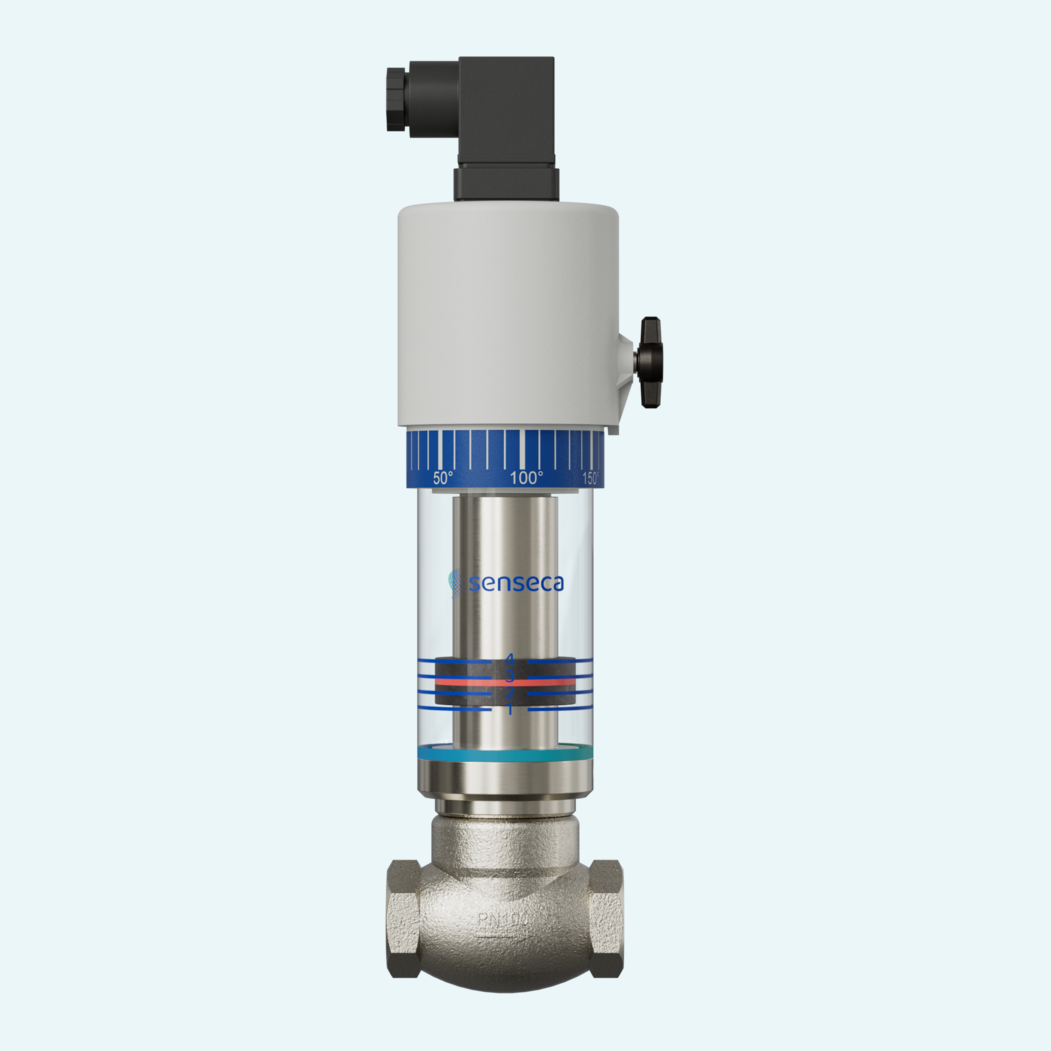

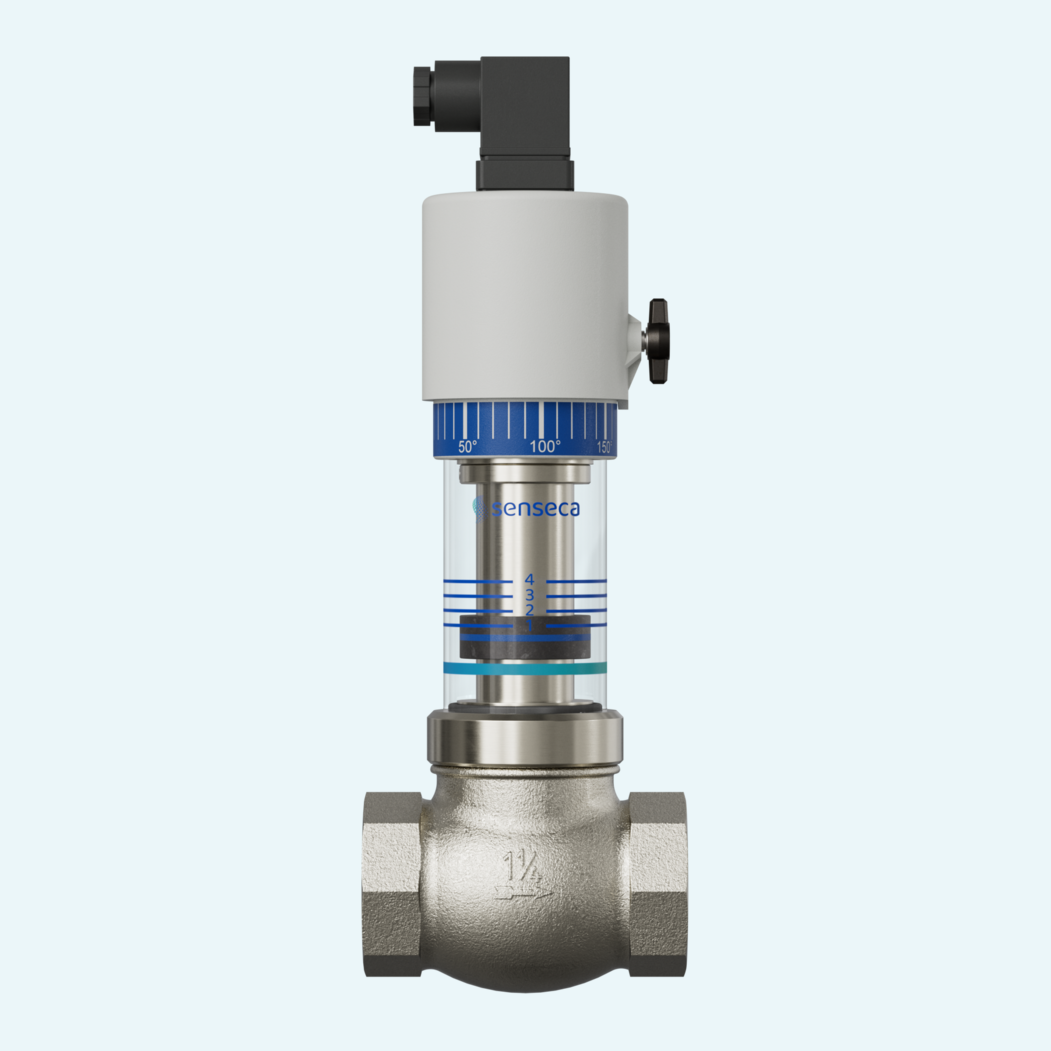

Il pistone aziona inoltre un anello indicatore separato ermeticamente. Il display può essere ruotato.

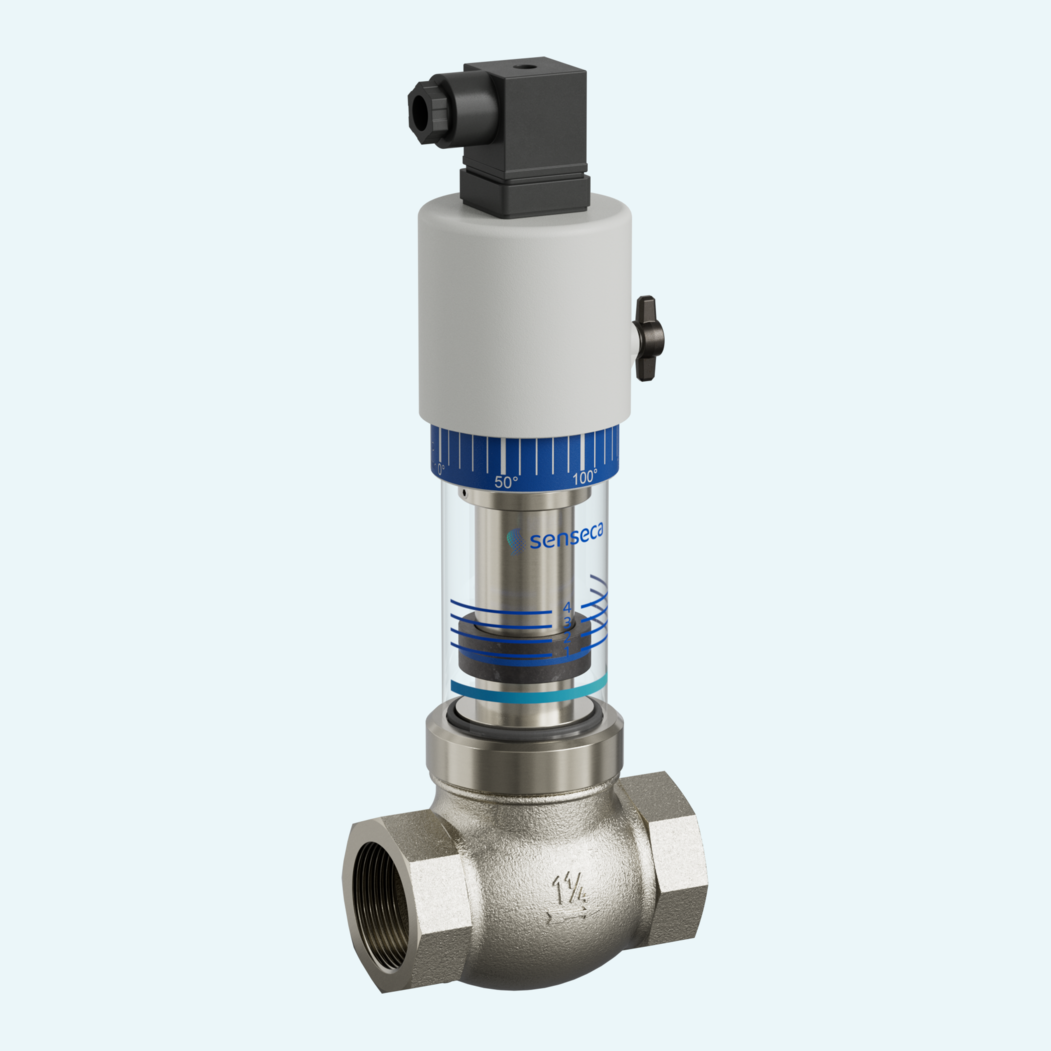

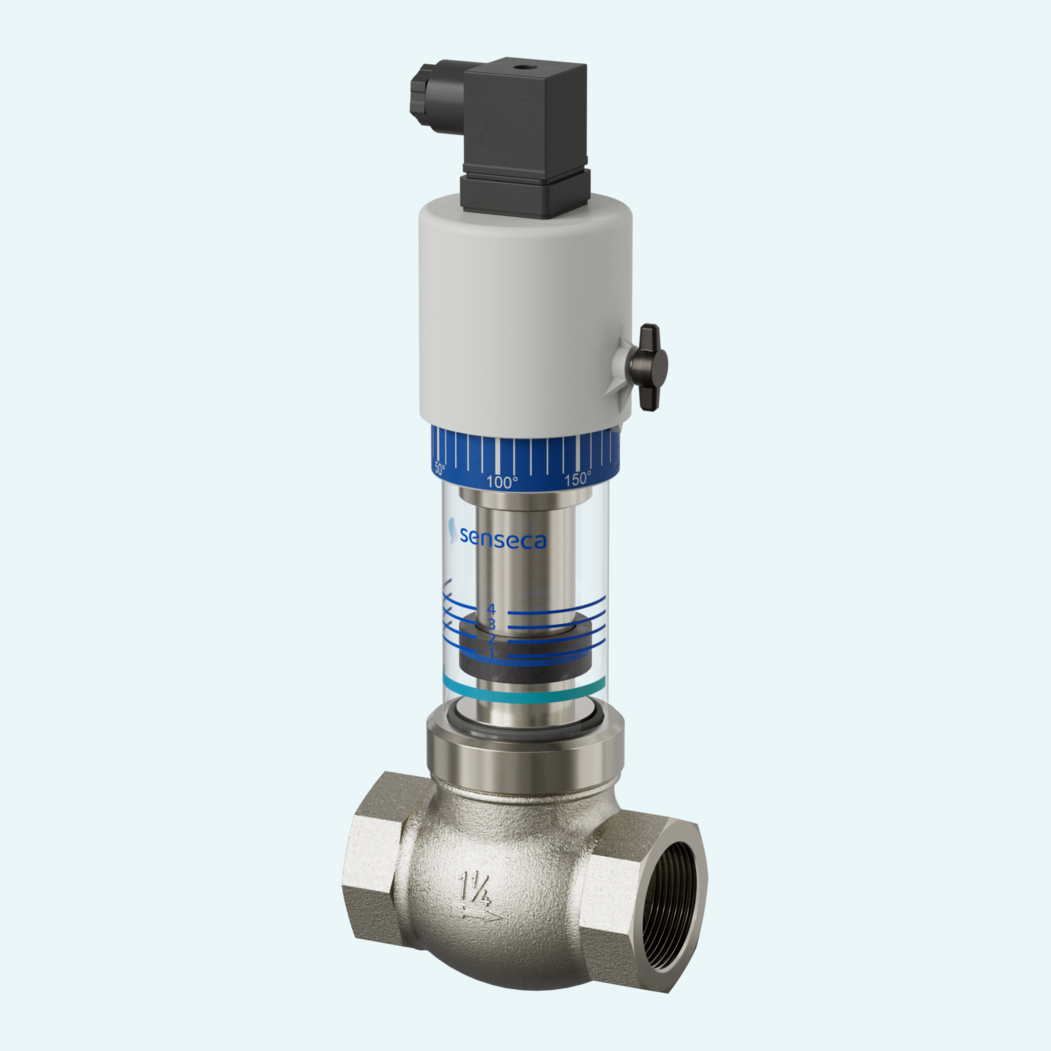

La famiglia di prodotti utilizza filettature interne G da G 1/4 a G 3 per larghezze nominali da DN 8 a DN 80.
La resistenza alla pressione dipende dalla dimensione: PN 100 per G 1/4-G 1/2, PN 25 per G 3/4-G 1 e PN 16 per G 1 1/4-G 3.
Il collegamento standard utilizza un connettore DIN 43650-A / ISO 4400 e un contatto Reed in scambio.
La portata orizzontale è la disposizione standard. Sono possibili altre posizioni di installazione, ma influiscono sul punto o sul campo di commutazione.
Il punto di commutazione viene regolato allentando la vite di fissaggio della testa dell'interruttore e ruotando la testa dell'interruttore.
Le opzioni comprendono connettori speciali, spie di segnalazione, grado di protezione (IP65), indicazione della temperatura, monitoraggio della temperatura, copertura in metallo e alloggiamento in acciaio inossidabile.
