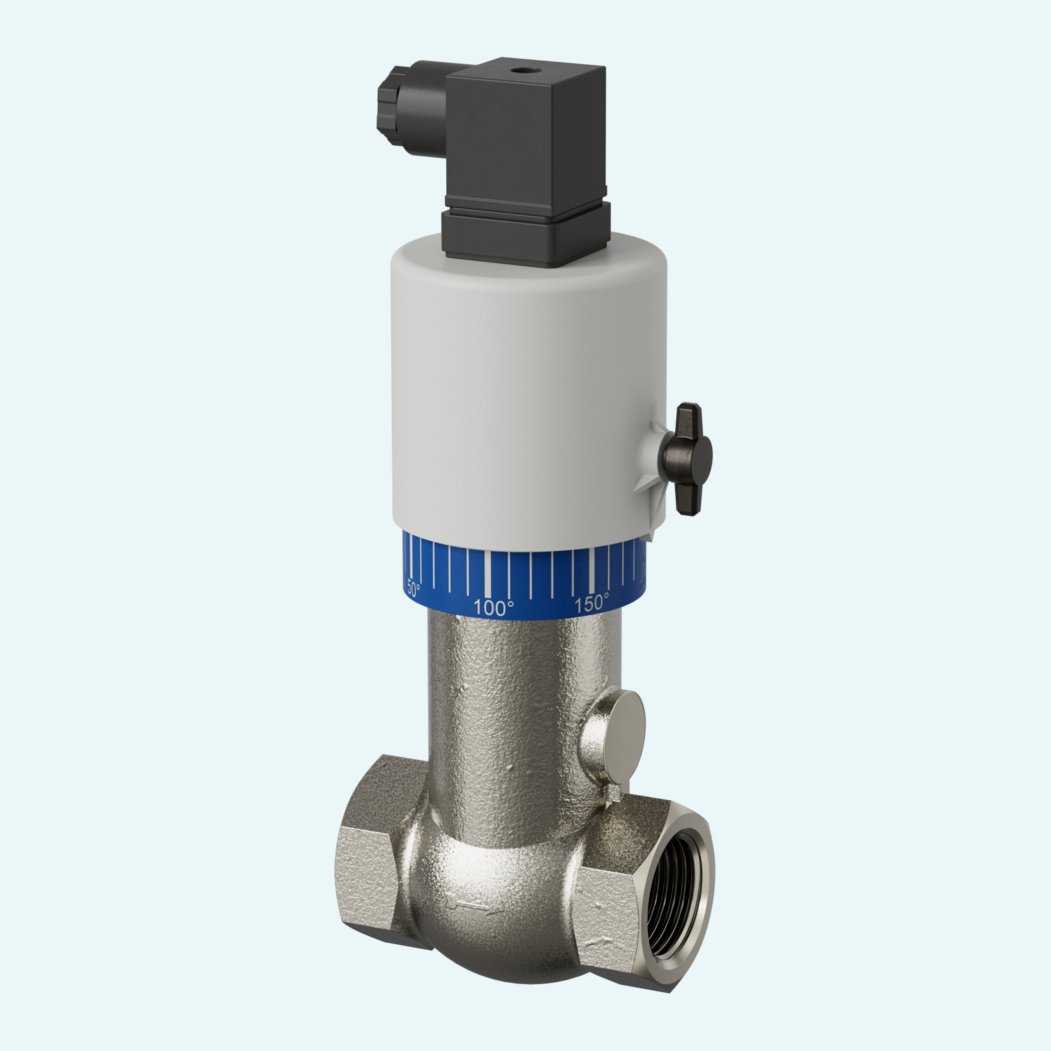

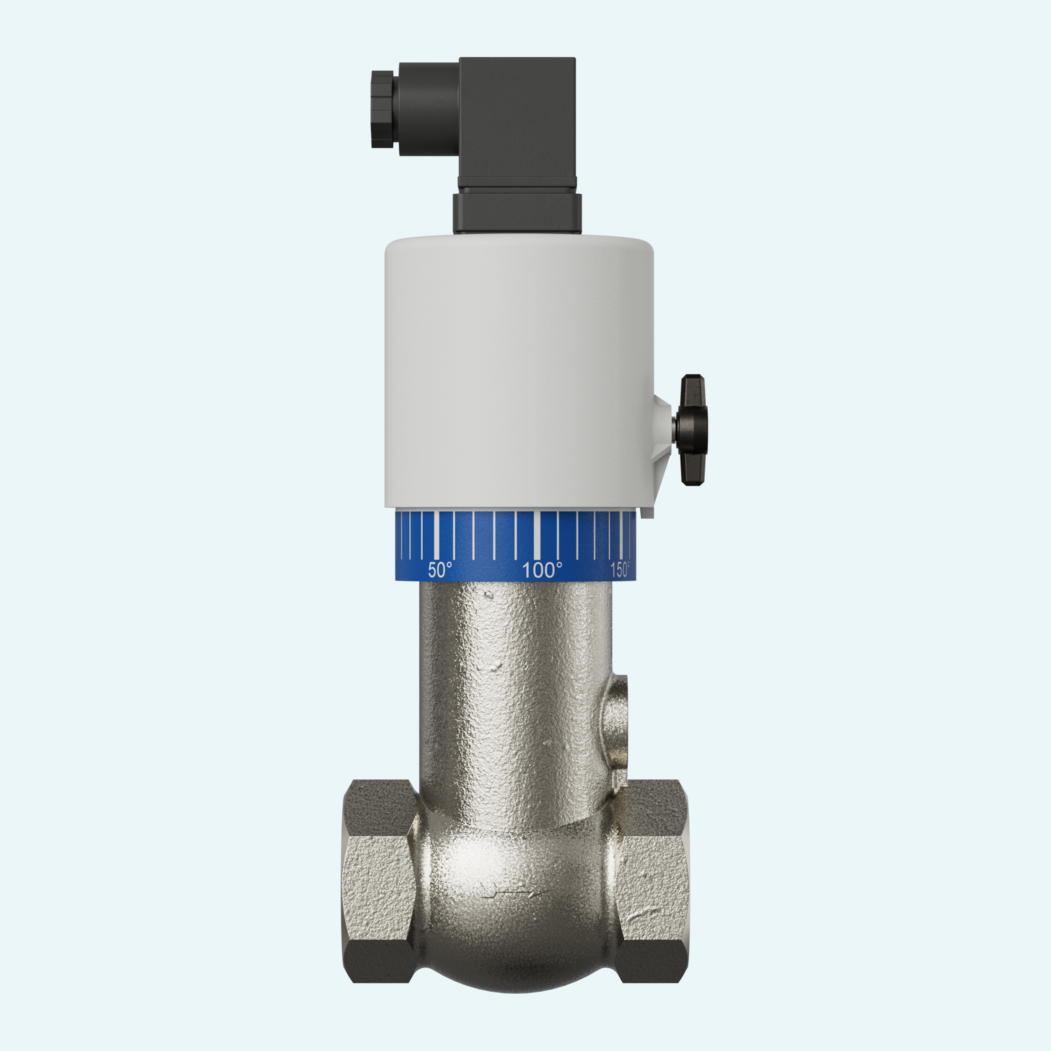

Gli spazi di installazione ridotti richiedono comunque un monitoraggio affidabile della portata. Questo flussostato meccanico unisce dimensioni compatte a una regolazione precisa e continua del valore di commutazione, rendendolo adatto alle condotte dell'acqua dove è richiesto un punto di commutazione chiaro e ripetibile.
La portata solleva un pistone dotato di magnete dalla sede della valvola contro la forza della molla, azionando un contatto Reed a separazione ermetica. Le versioni coprono da DN 8 a DN 80 con collegamenti a filettatura interna da G 1/4 a G 3 e campi di commutazione H2O da 1-600 l/min. I valori Qmax. raccomandati raggiungono 720 l/min, mentre la resistenza alla pressione è PN 25 per G 1/4 - G 1 e PN 16 per G 1 1/4 - G 3.
Il montaggio standard prevede il flusso orizzontale, con tratti di calma rettilinei di 5 x DN in ingresso e in uscita. Il grado di protezione opzionale (IP65), l'indicazione della temperatura, il monitoraggio della temperatura, una copertura metallica e i campi di commutazione per olio o gas consentono la configurazione per applicazioni diverse.
La portata solleva un pistone dotato di magnete contro la forza della molla, azionando un contatto Reed a separazione ermetica.
La famiglia di prodotti utilizza filettature interne G per larghezze nominali da DN 8 a DN 80.
La resistenza alla pressione dipende dalla dimensione: PN 25 per G 1/4 - G 1 e PN 16 per G 1 1/4 - G 3.
Il collegamento standard prevede un connettore DIN 43650-A / ISO 4400 e un contatto Reed a commutazione.
Il flusso orizzontale è la disposizione standard. Sono possibili altre posizioni di installazione, ma influiscono sul punto o sul campo di commutazione.
Il punto di commutazione si regola allentando la vite di fissaggio della testa dell'interruttore e ruotando quest'ultima.
Sono richiesti tratti di calma rettilinei di 5 x DN in ingresso e in uscita. Per i fluidi contaminati si raccomandano filtri.
Le opzioni includono connettori speciali, spie di segnalazione, grado di protezione (IP65), indicazione della temperatura, monitoraggio della temperatura e componenti interni in ottone o acciaio inossidabile.
