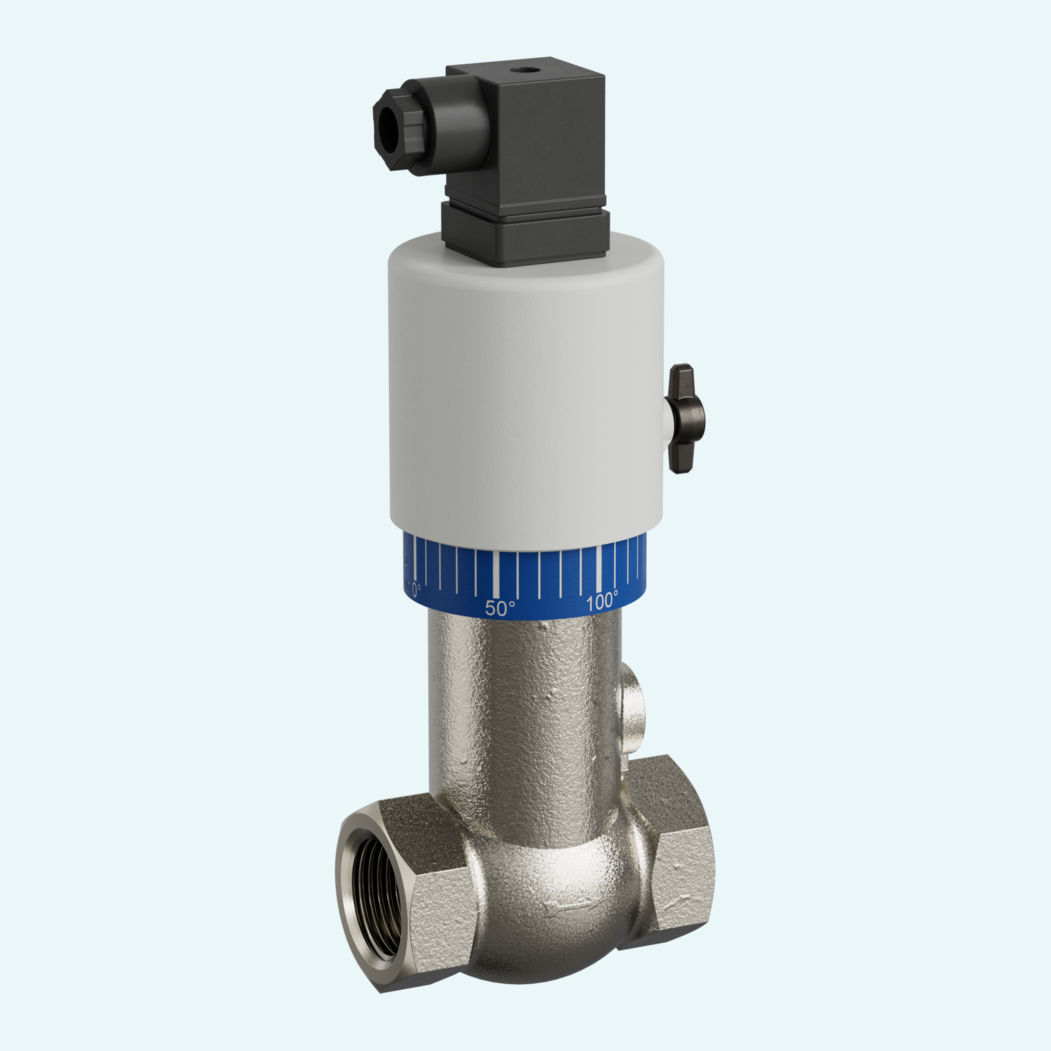

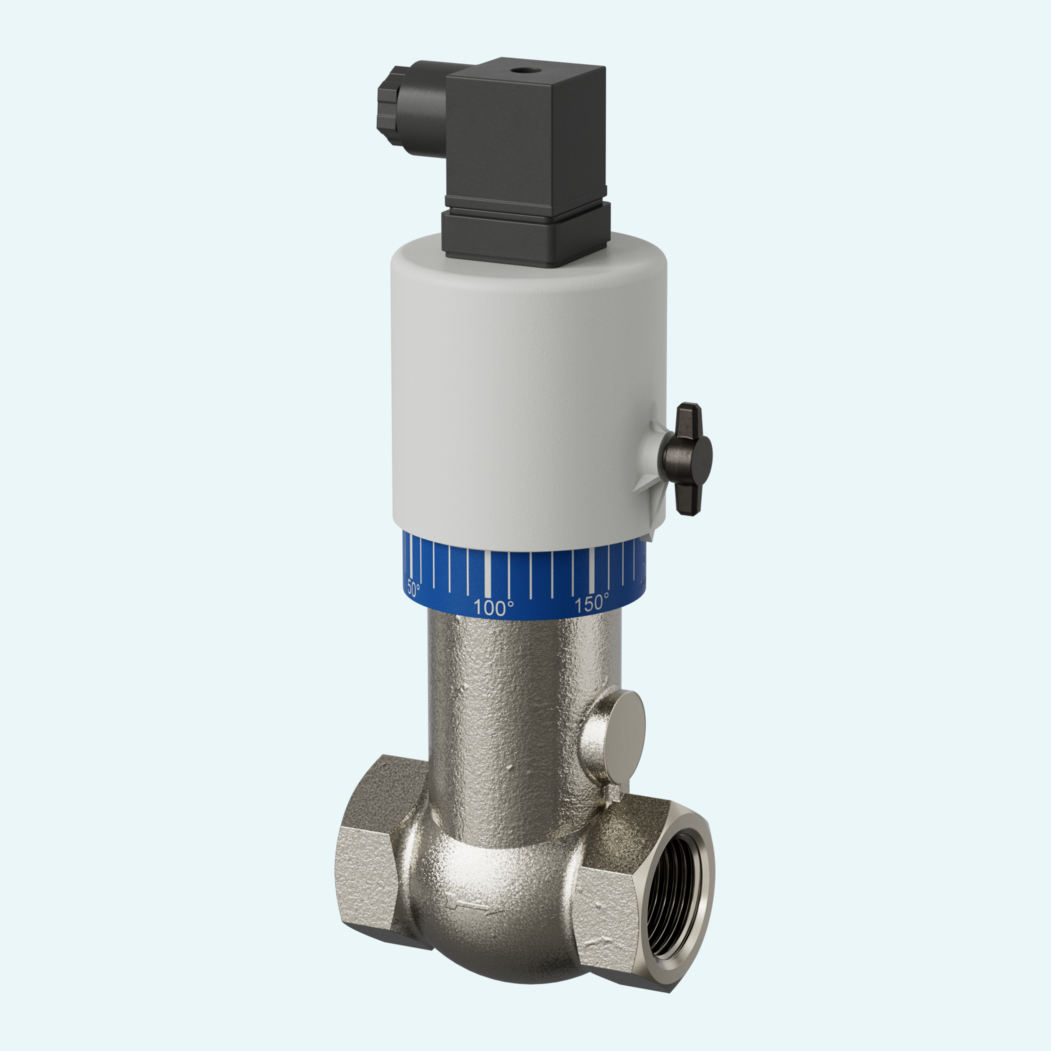

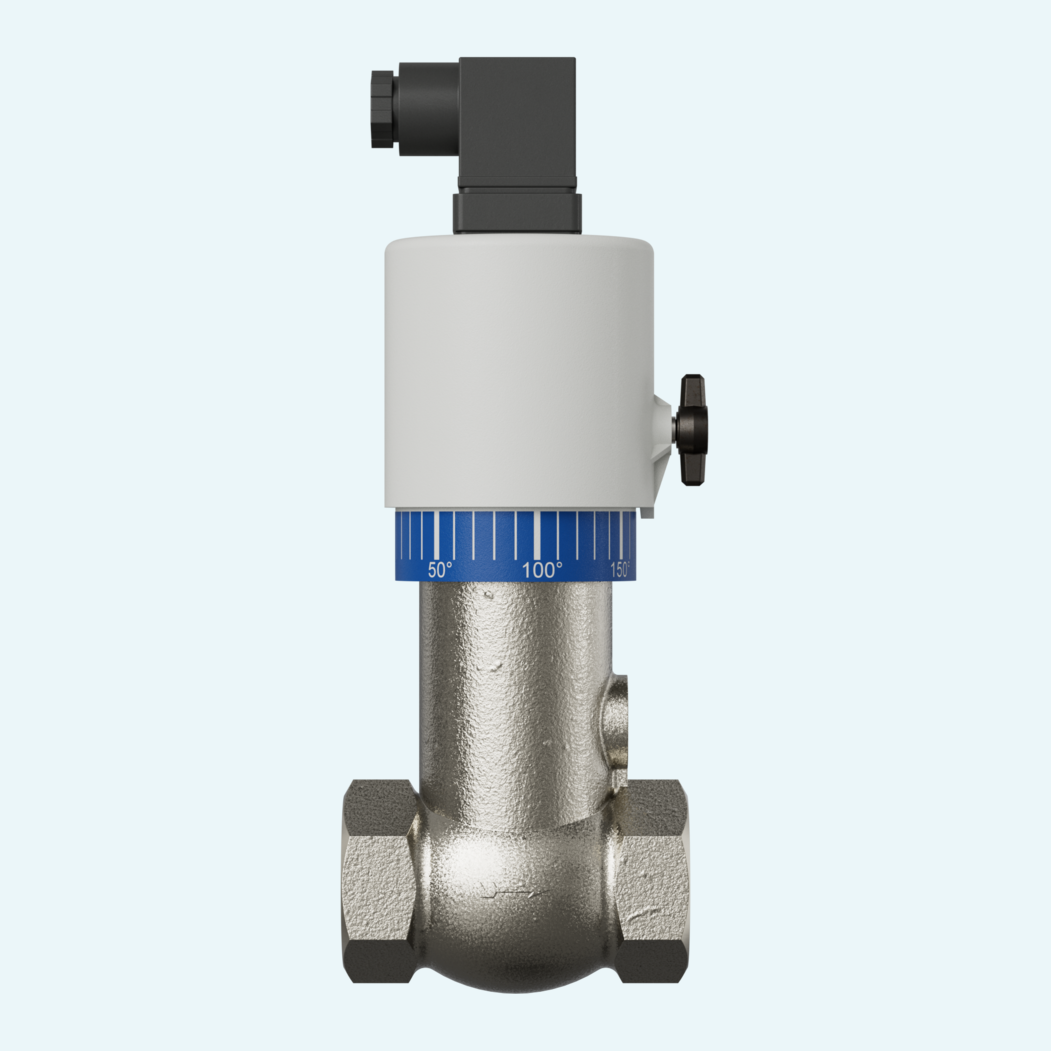

Auch bei kurzen Einbaulängen ist eine zuverlässige Durchflussüberwachung erforderlich. Dieser mechanische Durchflusswächter vereint kompakte Abmessungen mit einer präzisen, stufenlosen Einstellung des Schaltwertes und eignet sich damit für Wasserleitungen, bei denen ein eindeutiger und reproduzierbarer Schaltpunkt gefordert ist.
Der Durchfluss hebt einen mit einem Magneten versehenen Kolben gegen die Federkraft vom Ventilsitz ab und betätigt dabei einen hermetisch getrennten Reed-Schalter. Die Ausführungen decken DN 8 bis DN 80 mit Innengewindeanschlüssen von G 1/4 bis G 3 sowie H2O-Schaltbereiche von 1-600 l/min ab. Die empfohlenen Qmax.-Werte erreichen 720 l/min, während die Druckfestigkeit PN 25 für G 1/4 bis G 1 und PN 16 für G 1 1/4 bis G 3 beträgt.
Die Standardmontage erfolgt mit horizontalem Durchfluss, mit geraden Beruhigungsstrecken von 5 x DN am Ein- und Auslass. Optionale Schutzart IP65, Temperaturanzeige, Temperaturüberwachung, eine Metallabdeckung sowie Schaltbereiche für Öl oder Gas ermöglichen die Konfiguration für unterschiedliche Anwendungen.
Der Durchfluss hebt einen mit einem Magneten versehenen Kolben gegen die Federkraft an und betätigt einen hermetisch getrennten Reed-Schalter.
Die Produktfamilie verwendet G-Innengewinde für Nennweiten von DN 8 bis DN 80.
Die Druckfestigkeit ist von der Größe abhängig: PN 25 für G 1/4 bis G 1 und PN 16 für G 1 1/4 bis G 3.
Der Standardanschluss erfolgt über einen Stecker nach DIN 43650-A / ISO 4400 und einen Reed-Wechselschalter.
Der horizontale Durchfluss ist die Standardanordnung. Andere Einbaulagen sind möglich, beeinflussen jedoch den Schaltpunkt oder den Schaltbereich.
Der Schaltpunkt wird durch Lösen der Befestigungsschraube des Schaltkopfes und Drehen des Schaltkopfes eingestellt.
Am Ein- und Auslass sind gerade Beruhigungsstrecken von 5 x DN erforderlich. Bei verunreinigten Medien werden Filter empfohlen.
Zu den Optionen zählen Sonderstecker, Signallampen, Schutzart IP65, Temperaturanzeige, Temperaturüberwachung sowie Innenteile aus Messing oder Edelstahl.
