Un trasmettitore compatto può semplificare la progettazione del quadro quando segnali di ingresso diversi richiedono lo stesso formato di uscita. Questo trasmettitore universale converte segnali standard, temperature e posizioni di potenziometri in un segnale in corrente 4...20 mA per l'ulteriore elaborazione nei sistemi di controllo o di monitoraggio.
L'ingresso di misura viene configurato tramite DIP switch frontali per 0/2...10 V, 0/4...20 mA, Pt100, termocoppie di tipo J, K e S, oppure potenziometri con valore nominale da 500 Ω...20 kΩ. I campi di temperatura linearizzati e un'uscita analogica con carico max. di 400 Ω supportano una conversione del segnale semplice nelle applicazioni da quadro.

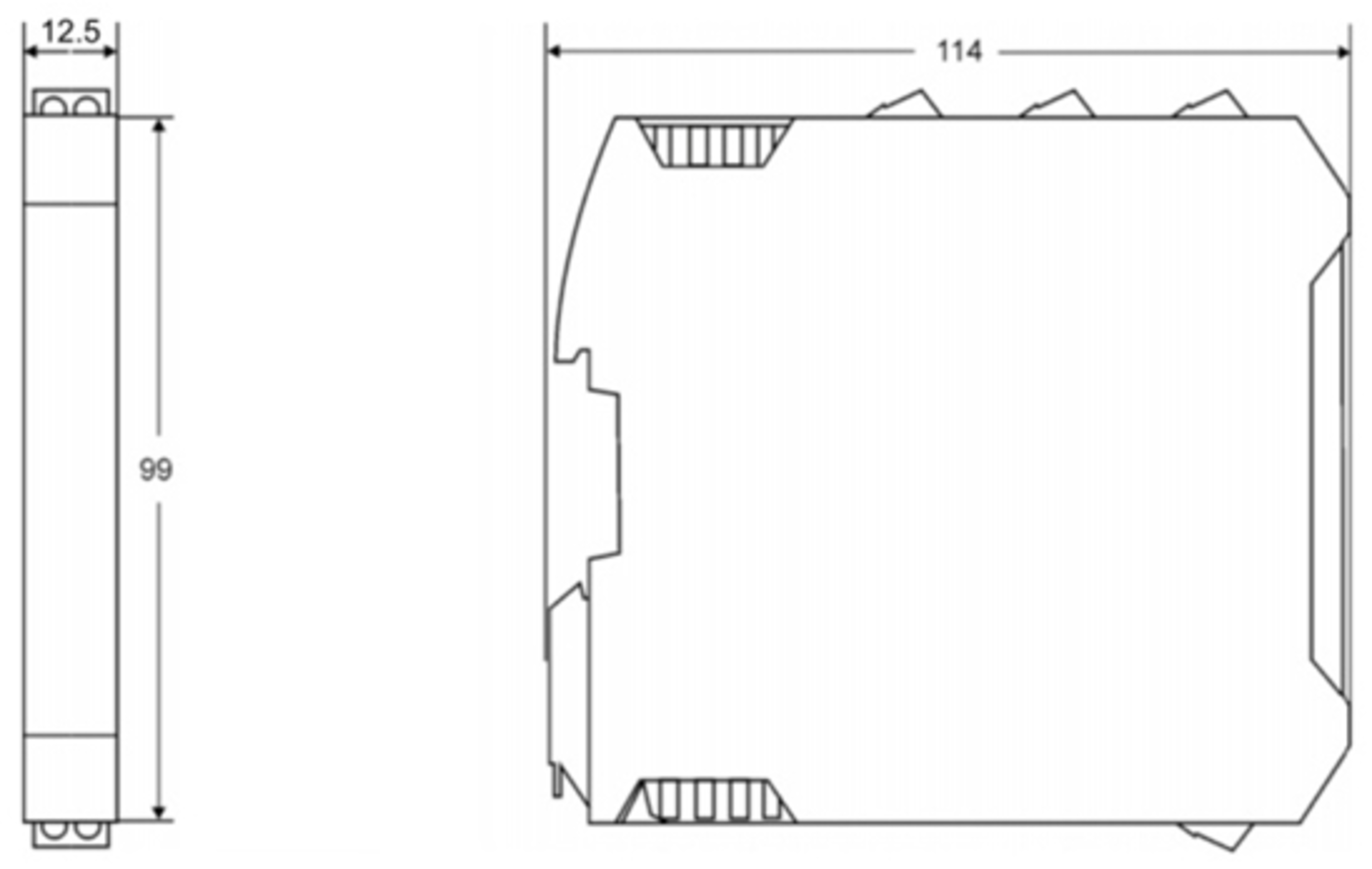

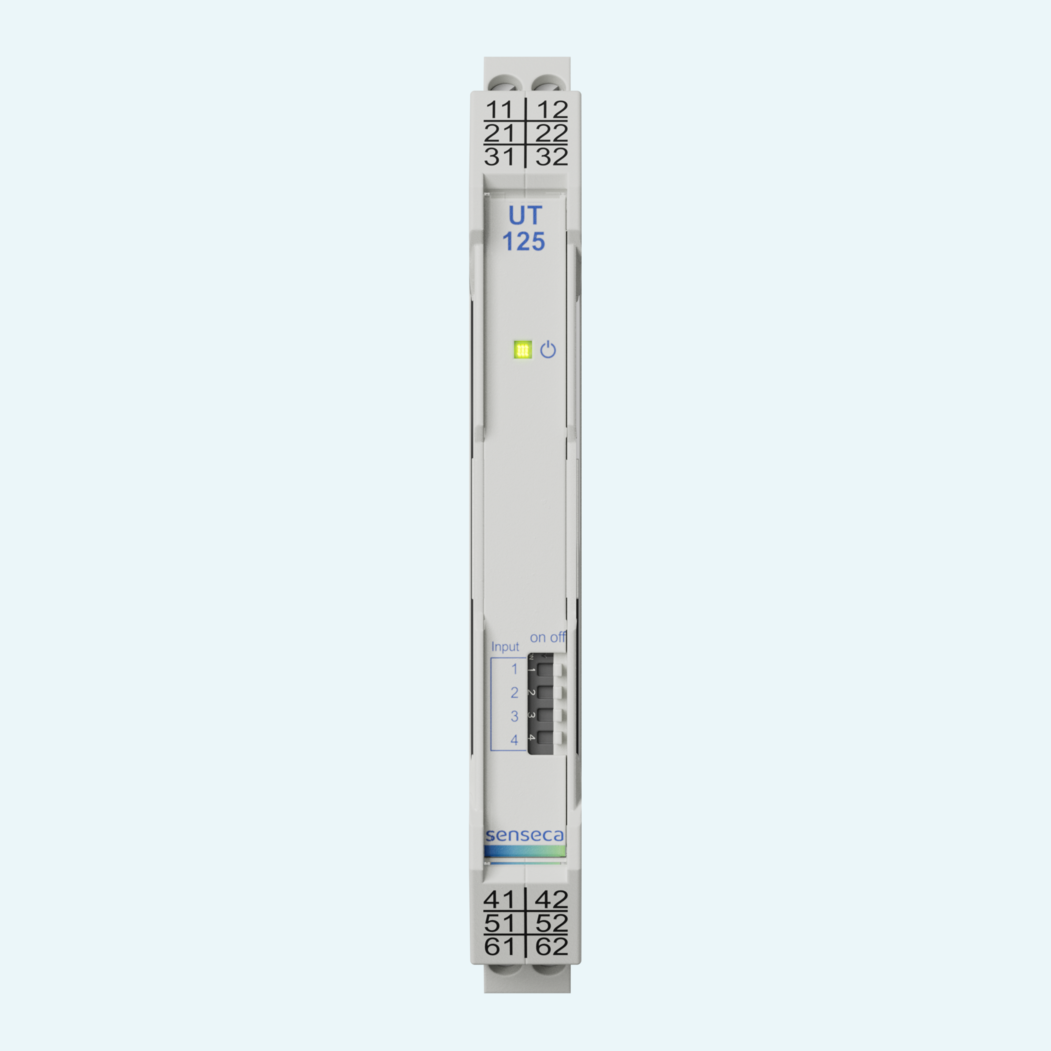

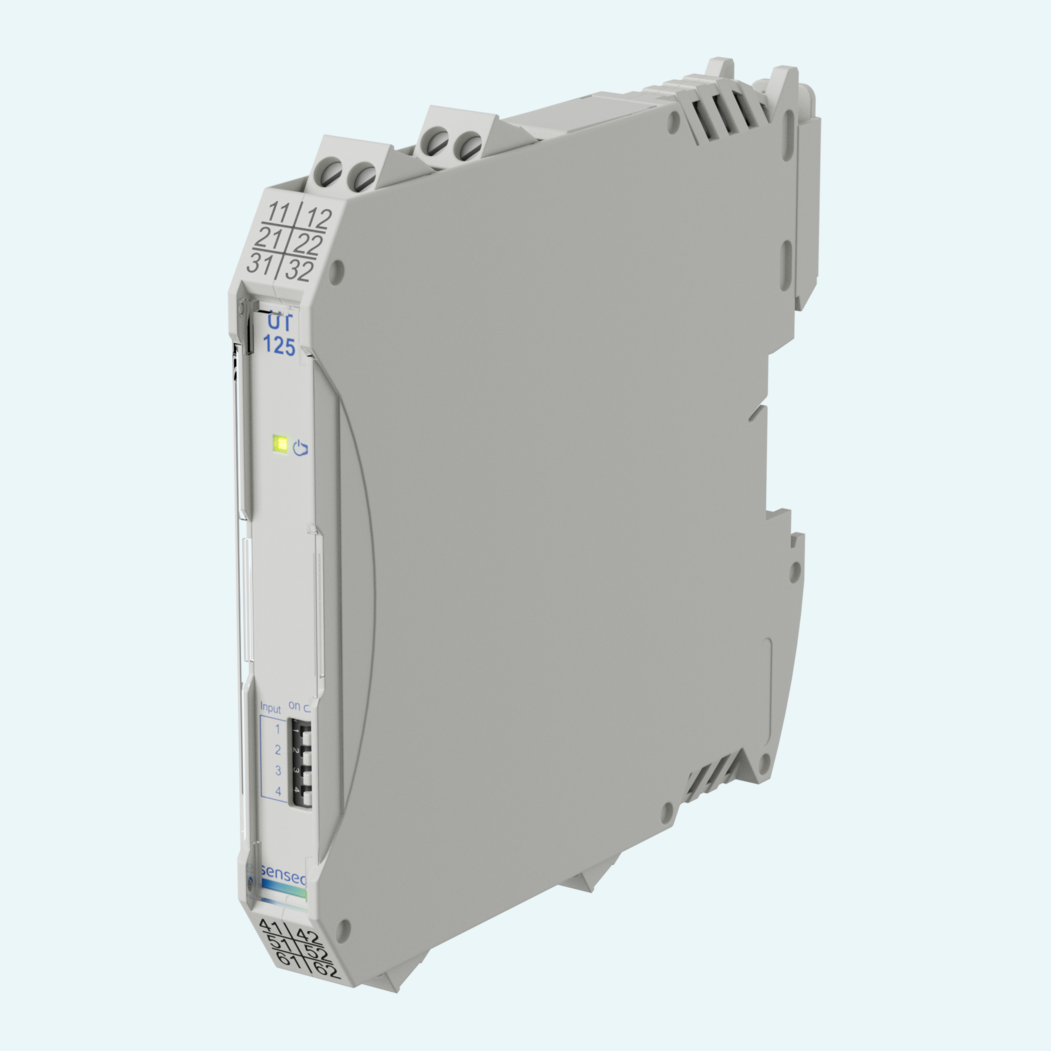

Con una larghezza della custodia di soli 12,5 mm, l'UT125 aiuta a risparmiare spazio sulla guida DIN TS35. Sono disponibili versioni con alimentazione a 24 V DC, 24 V DC con collegamento bus a guida DIN, oppure alimentazione ad ampio campo da 20...125 V DC e 20...250 V AC. Per gli ingressi Pt100, il monitoraggio di rottura sensore e cortocircuito porta l'uscita analogica a circa 0 mA.

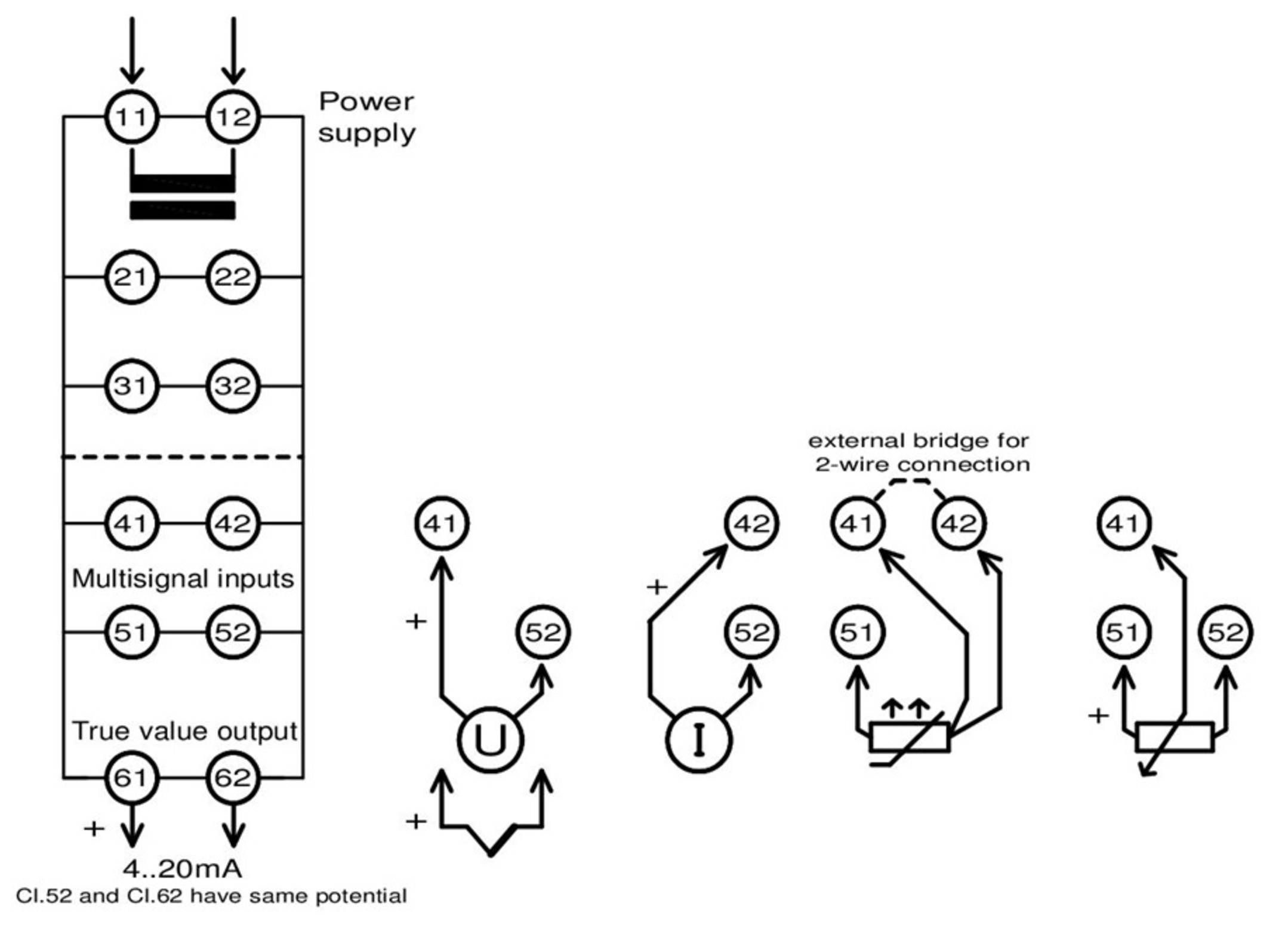

I DIP switch selezionano l'ingresso in corrente, in tensione, potenziometrico, Pt100 o a termocoppia. L'ingresso simultaneo in tensione e in corrente somma i relativi segnali di ingresso.
Il dispositivo attiva un'uscita del valore attuale in corrente 4...20 mA in base al campo di misura selezionato.
I campi di misura Pt100 e a termocoppia sono linearizzati per la conversione nel segnale di uscita analogico.
L'ingresso resistivo supporta potenziometri a 3 fili con valore nominale da 500 Ω...20 kΩ e utilizza una tensione di riferimento interna di circa 1,5 V.
Sono disponibili versioni per 24 V DC, 24 V DC con collegamento bus a guida DIN, oppure alimentazione ad ampio campo da 20...125 V DC e 20...250 V AC.
La versione UT125LP consente di concentrare l'alimentazione di più dispositivi nel sistema bus a guida DIN TS35.
La custodia utilizza di serie morsettiere a vite codificate rimovibili. I morsetti a molla push-in sono disponibili come opzione.
