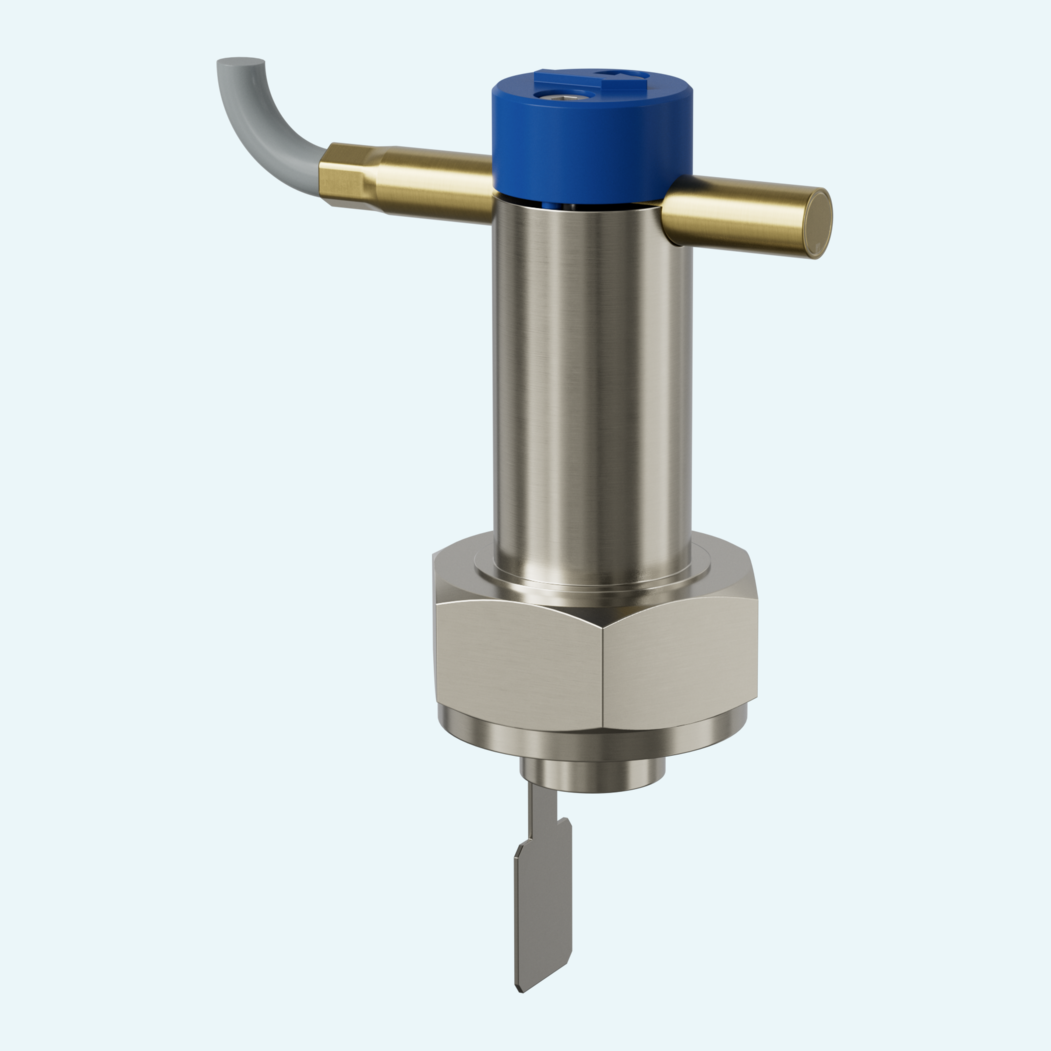

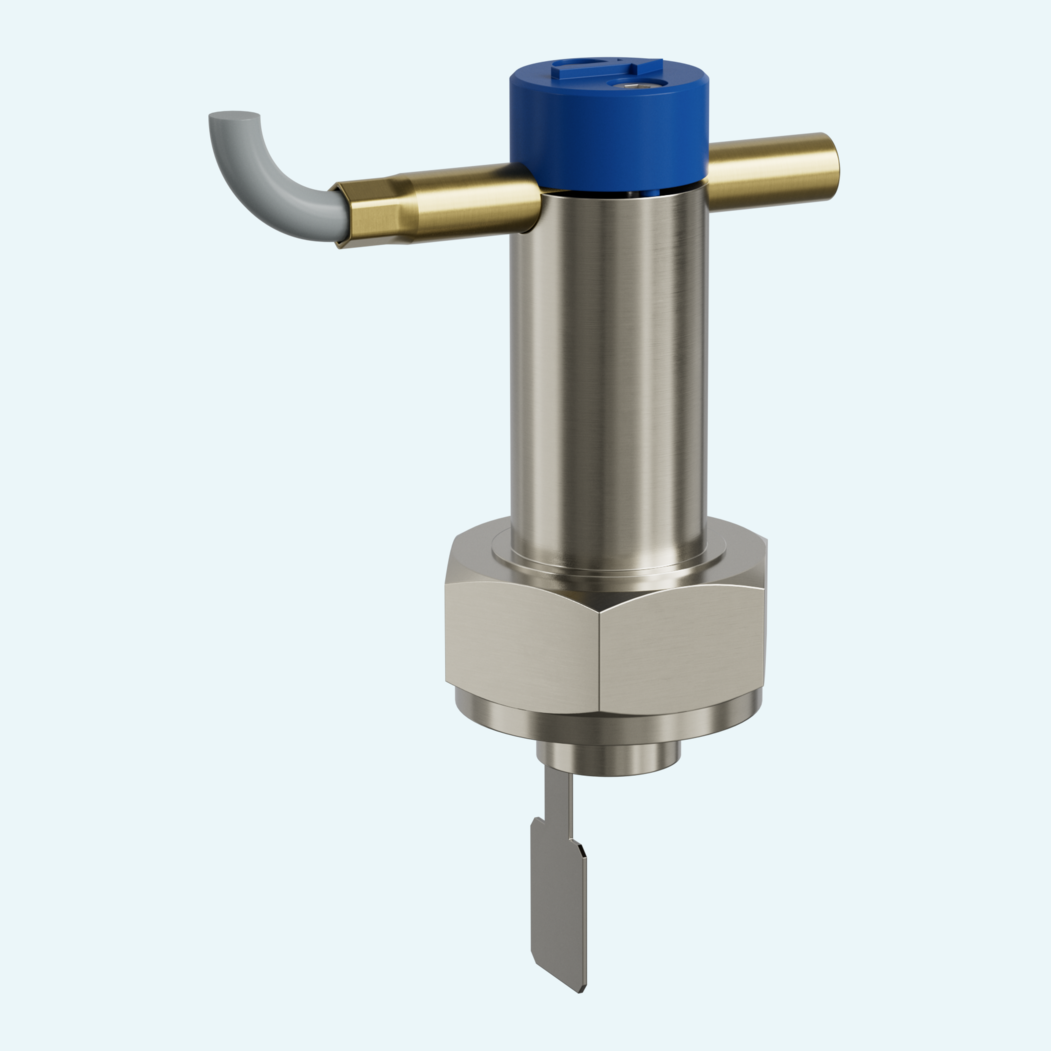

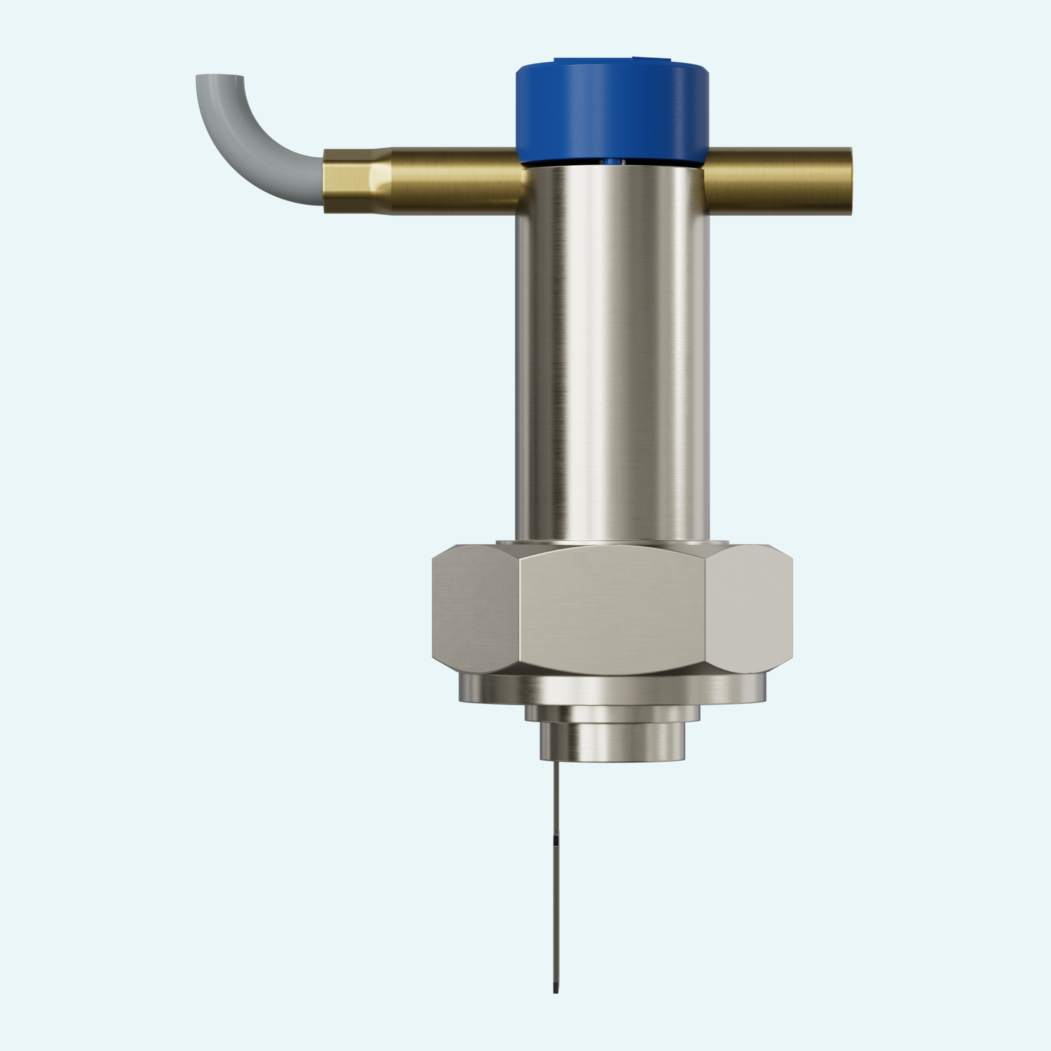

Un monitoraggio affidabile del flusso inizia con un principio di commutazione semplice e robusto. Progettato per applicazioni con acqua in tubazioni DN 15...80, questo flussostato utilizza una paletta a molla con attuazione magnetica di un reed switch, offrendo agli operatori di impianto una soluzione compatta per rilevare le condizioni di flusso nelle linee di processo e di servizio.
La bassa perdita di carico favorisce un funzionamento efficiente, mentre l'attacco con manicotto a saldare o a saldatura forte contribuisce a creare un'installazione sicura nella tubazione. Campi di commutazione da 5...174 l/min H2O e valori Qmax. consigliati fino a 600 l/min ne consentono l'impiego su diverse dimensioni nominali. La versione UR1 utilizza un'unità di commutazione in ottone e può essere regolata in loco riposizionando il tubo di commutazione.
Per un funzionamento affidabile, il dispositivo è progettato di serie per il flusso orizzontale, con altre posizioni di montaggio possibili tenendo conto dell'effetto sul punto di commutazione. L'acqua è il mezzo standard; oli, gas e mezzi aggressivi sono disponibili su richiesta. La resistenza alla pressione arriva fino a PN 25, con temperature del mezzo da -20...+110 °C e una versione opzionale fino a 150 °C.
Il dispositivo funziona con una paletta a molla e l'attuazione magnetica di un reed switch.

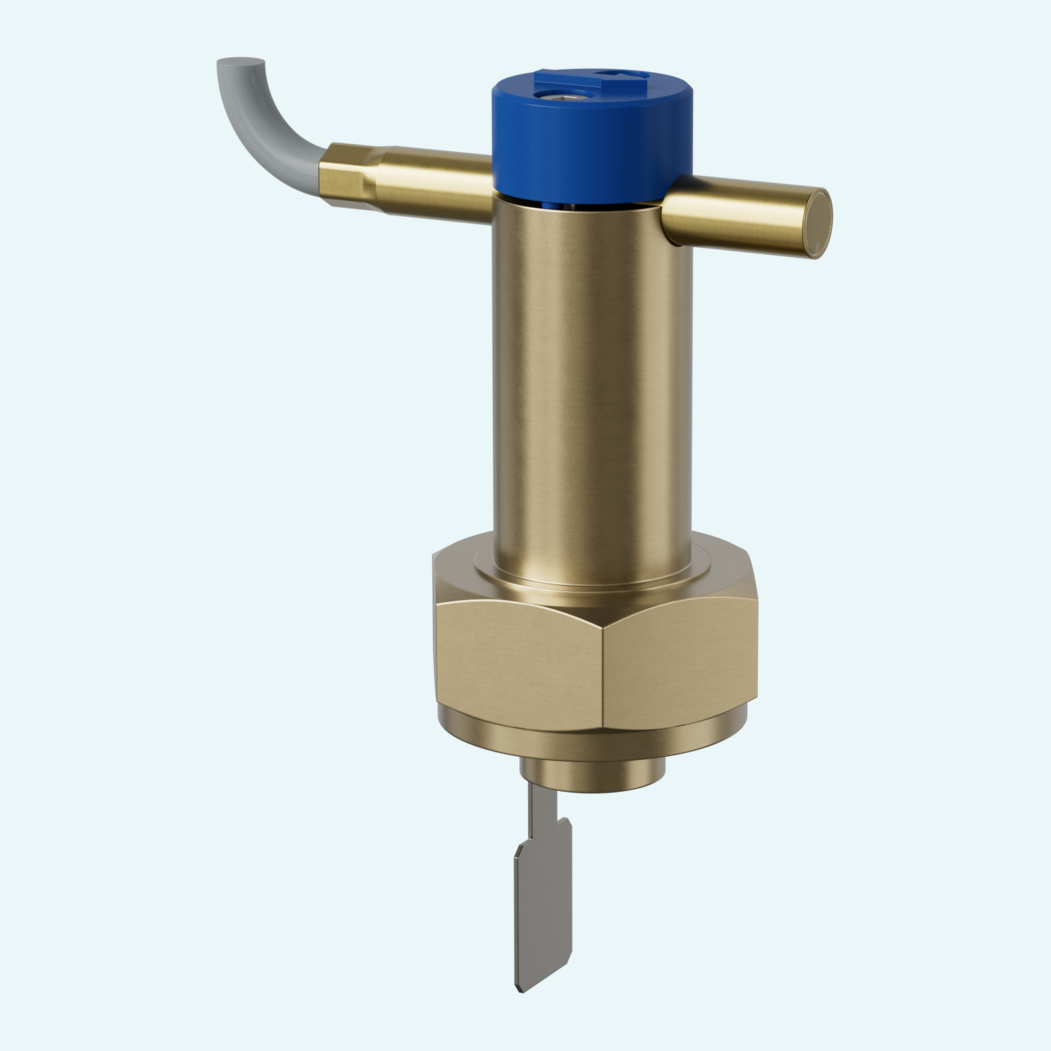

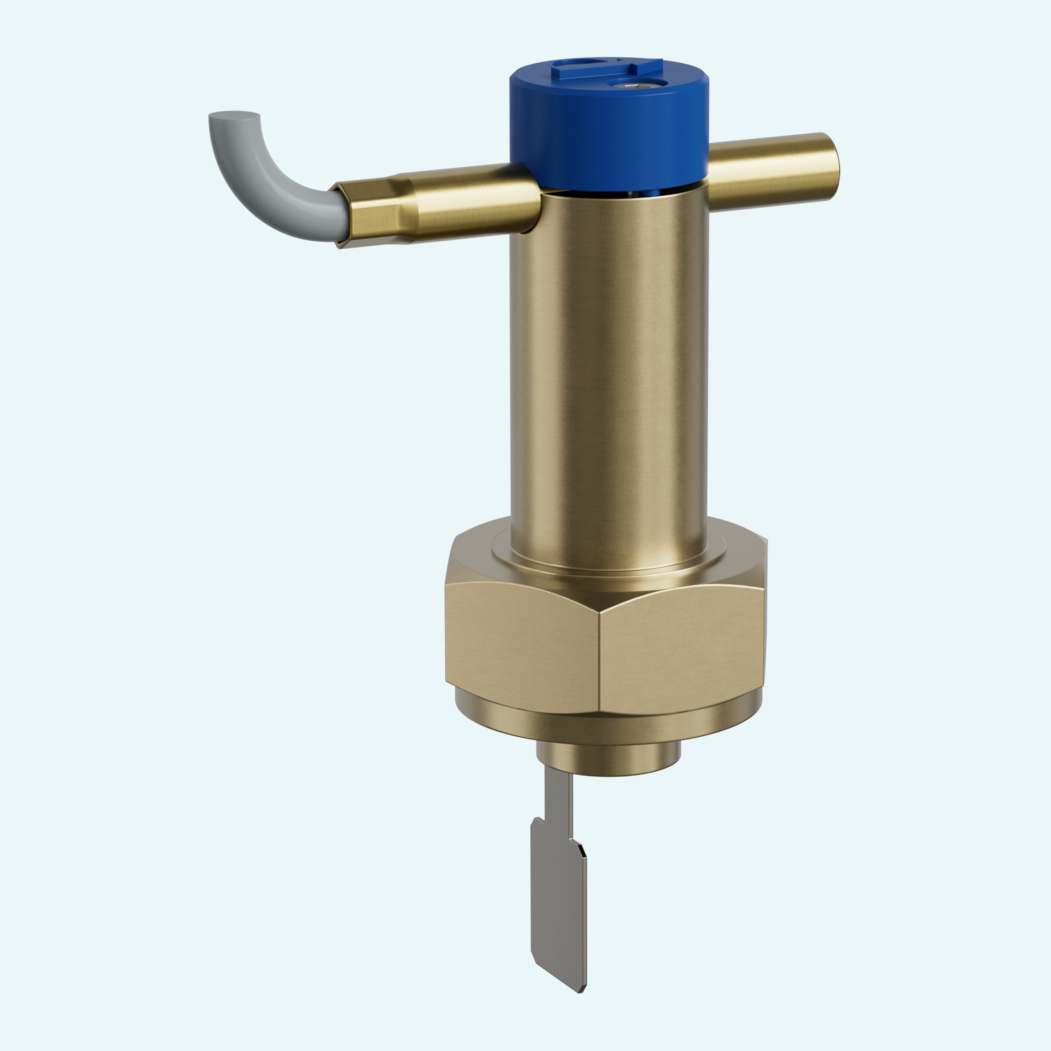

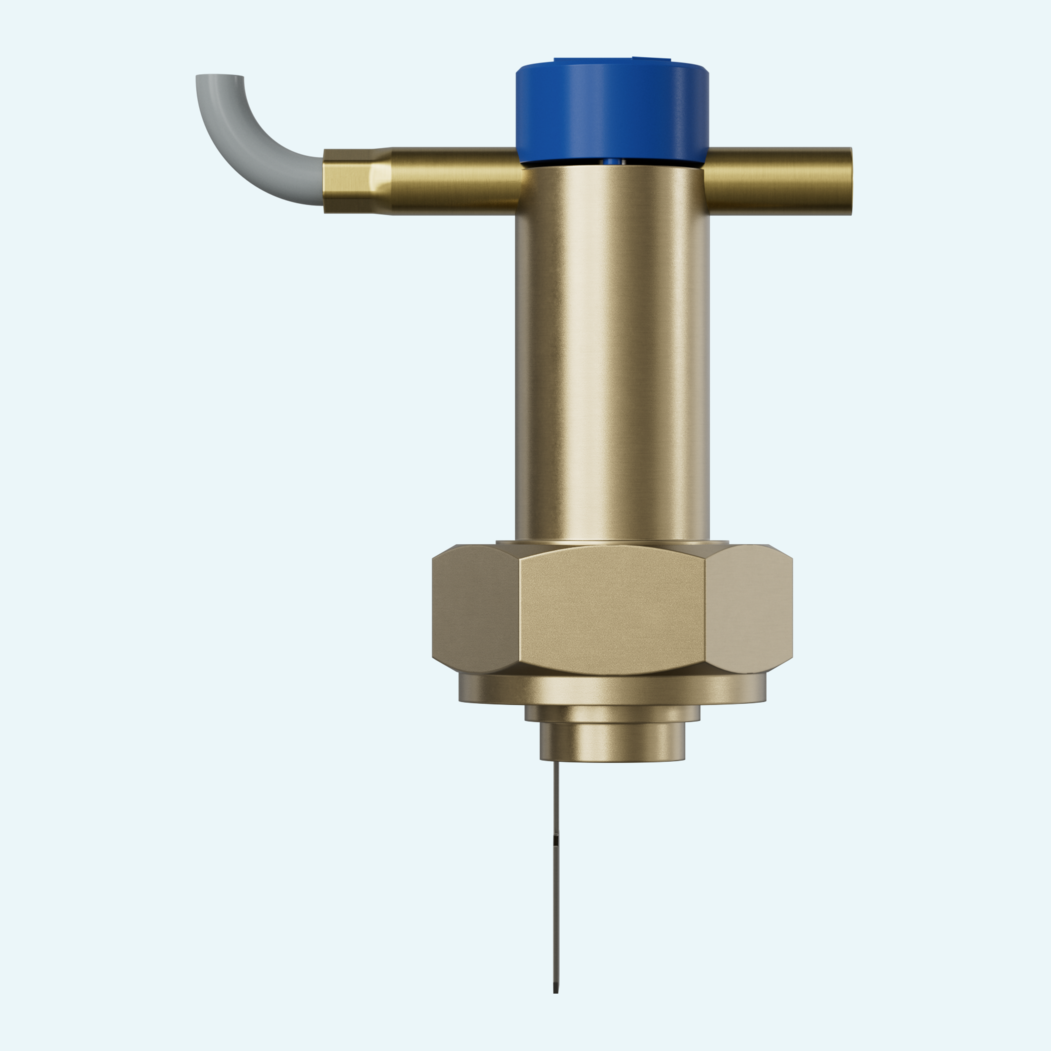

La versione UR1 utilizza un'unità di commutazione in ottone e supporta la regolazione in loco della posizione del tubo di commutazione.
La versione con attacco V è progettata con manicotti a saldare o a saldatura forte. Altri tipi di attacco sono disponibili su richiesta.
L'acqua è specificata come mezzo standard. Oli, gas e mezzi aggressivi possono essere configurati su richiesta.
L'installazione standard prevede un flusso orizzontale. Sono possibili altre posizioni, ma la posizione di montaggio influisce sul punto o sul campo di commutazione.
L'interruttore è collegato con un carico in serie. Carichi capacitivi, induttivi e a lampada richiedono circuiti di protezione.
