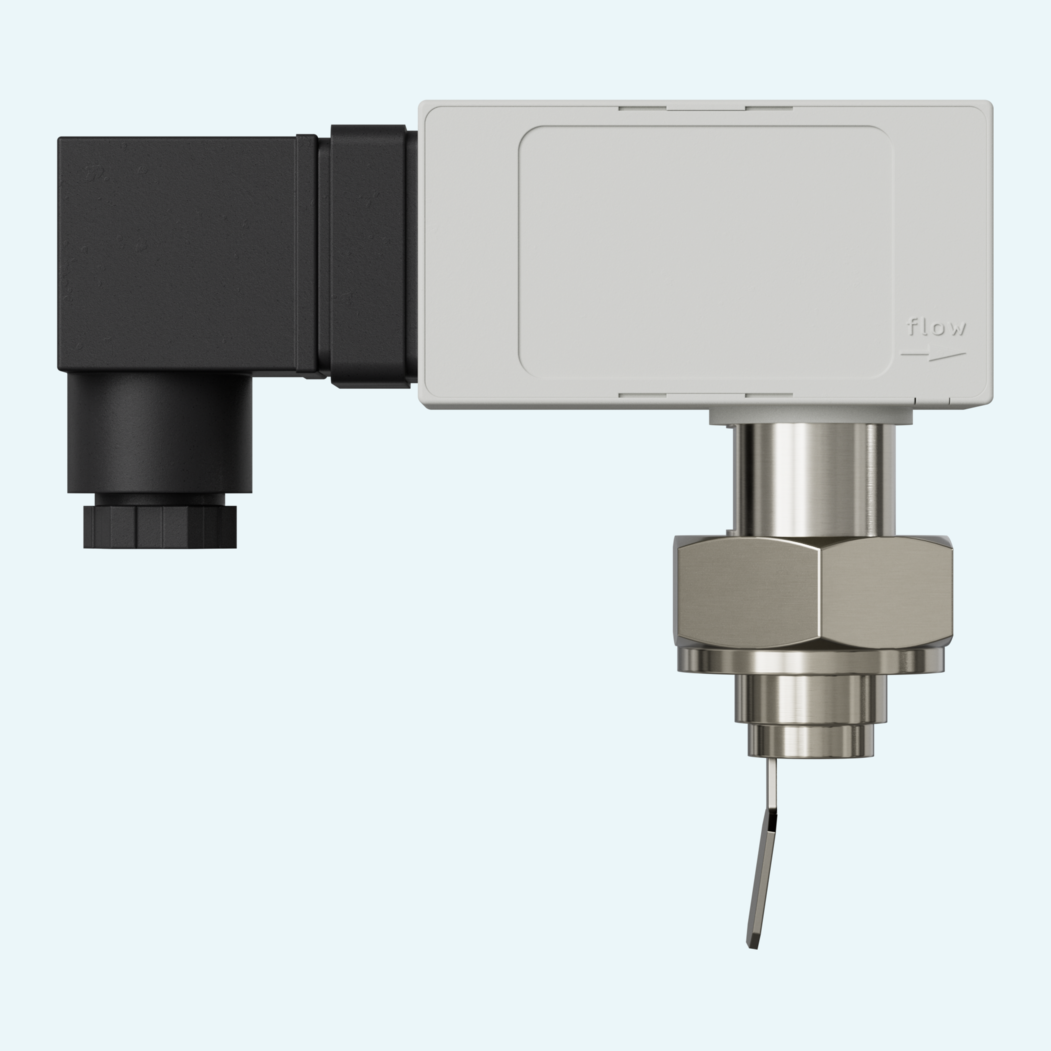

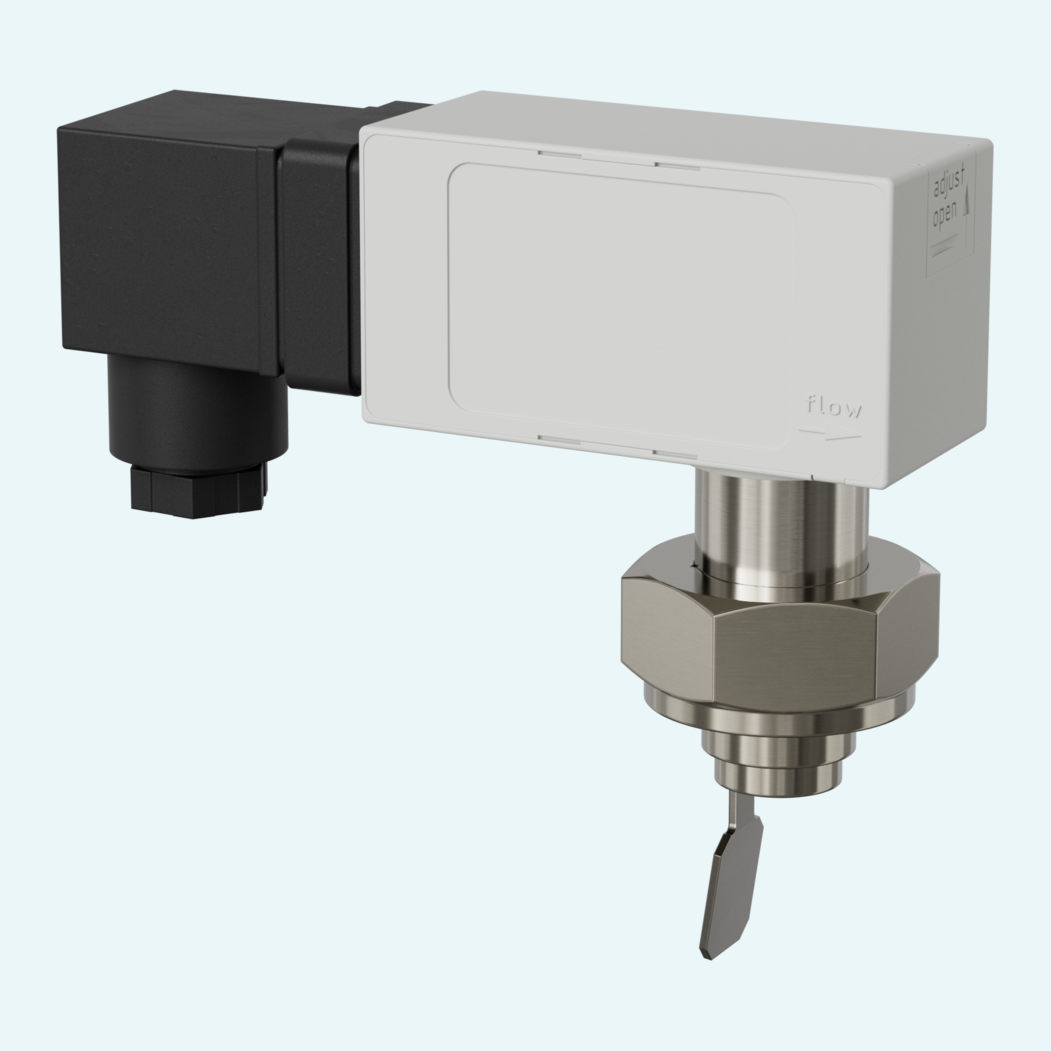

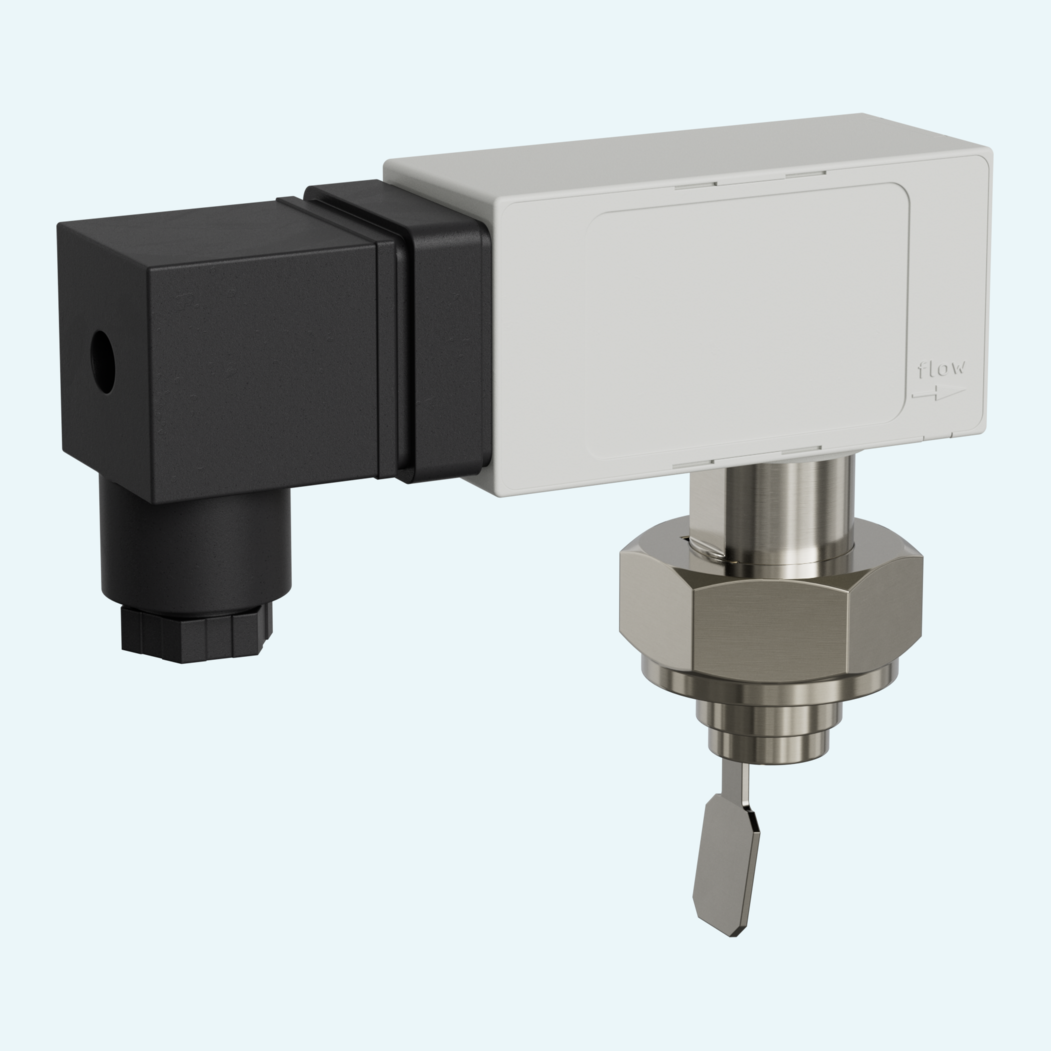

Un monitoraggio affidabile della portata è importante ovunque pompe, circuiti di raffreddamento o linee di processo richiedano un segnale di commutazione chiaro senza aggiungere perdite di carico inutili. Questo flussostato compatto utilizza il principio della paletta supportata da molla con azionamento magnetico di un microinterruttore, offrendo agli operatori un metodo pratico per monitorare la portata dell'acqua in tubazioni DN 15...80.
Il dispositivo copre campi di commutazione da 10,0 - 268,0 l/min H_2O, con valori Qmax consigliati fino a 450 l/min a seconda del diametro nominale. È progettato per raccordi a saldare o a brasare ed è disponibile in versione in ottone o in acciaio inossidabile, con materiali a contatto con il fluido abbinati alla costruzione selezionata.
Per ambienti di installazione impegnativi, il flussostato combina una resistenza alla pressione PN 25, temperature del fluido da -20...+110 °C e un grado di protezione IP65. Il connettore DIN 43650-A / ISO 4400 consente una semplice integrazione elettrica, mentre opzioni come un connettore M12x1 o spie luminose rosse e rosse/verdi adattano il dispositivo a diverse configurazioni di quadro elettrico e macchina.
Il dispositivo funziona tramite una paletta supportata da molla e l'azionamento magnetico di un microinterruttore.
La famiglia copre DN 15...80, suddivisa nei tipi UM3K-015V., UM3K-025V. e UM3K-050V.
La versione di collegamento V utilizza raccordi a saldare o a brasare. Altri tipi di collegamento sono disponibili su richiesta.
Il microinterruttore funziona come contatto in scambio, con una tensione di commutazione massima di 250 V AC e una corrente massima di 3 A.
Le parti a contatto con il fluido sono disponibili in costruzione in ottone o in acciaio inossidabile, con elastomeri e componenti magnetici specificati in base alla versione.
Il punto di commutazione viene regolato tramite una vite di regolazione a intaglio sotto il cursore, quindi fissato chiudendo il cursore.
La scheda tecnica specifica un tratto di calma rettilineo di 5 x DN in ingresso e in uscita.
L'impiego standard è per acqua. Campi di commutazione per olio, gas e fluidi aggressivi sono disponibili su richiesta.
