La sicurezza del flusso nelle tubazioni d'acqua dipende da un punto di commutazione verificabile e regolabile in loco. La famiglia UB1 monitora il flusso mediante una paletta supportata da un soffietto metallico che aziona un microinterruttore, fornendo agli operatori dell'impianto una funzione di commutazione chiara per diametri tubazione da DN 25...200.
Il coperchio trasparente supporta i controlli visivi di funzionamento, mentre il campo di commutazione di 1,2...34 m3/h e la Qmax. consigliata fino a 75 m3/h coprono un'ampia gamma di applicazioni con acqua. Il dispositivo è dimensionato per PN 16, temperature del fluido da -20...+140 °C e temperature ambiente da -20...+70 °C, escluso il vapore surriscaldato.
Per un'integrazione pratica, il flussostato è disponibile con filettatura esterna R 1" o attacco a flangia. I contatti del microinterruttore, dorati e argentati, supportano correnti piccole e maggiori, e l'involucro fornisce grado di protezione (IP65) per ambienti industriali.
Il dispositivo utilizza una paletta supportata da un soffietto metallico per azionare un microinterruttore al variare della condizione di flusso nella tubazione.
La posizione dell'interruttore si imposta aprendo il coperchio, allentando la vite di fissaggio del microinterruttore, spostando l'interruttore e serrando nuovamente la vite.
Il collegamento elettrico standard è un connettore DIN 43650-A / ISO 4400. È disponibile come opzione un connettore M12x1 a 4 poli con max. 4 A.

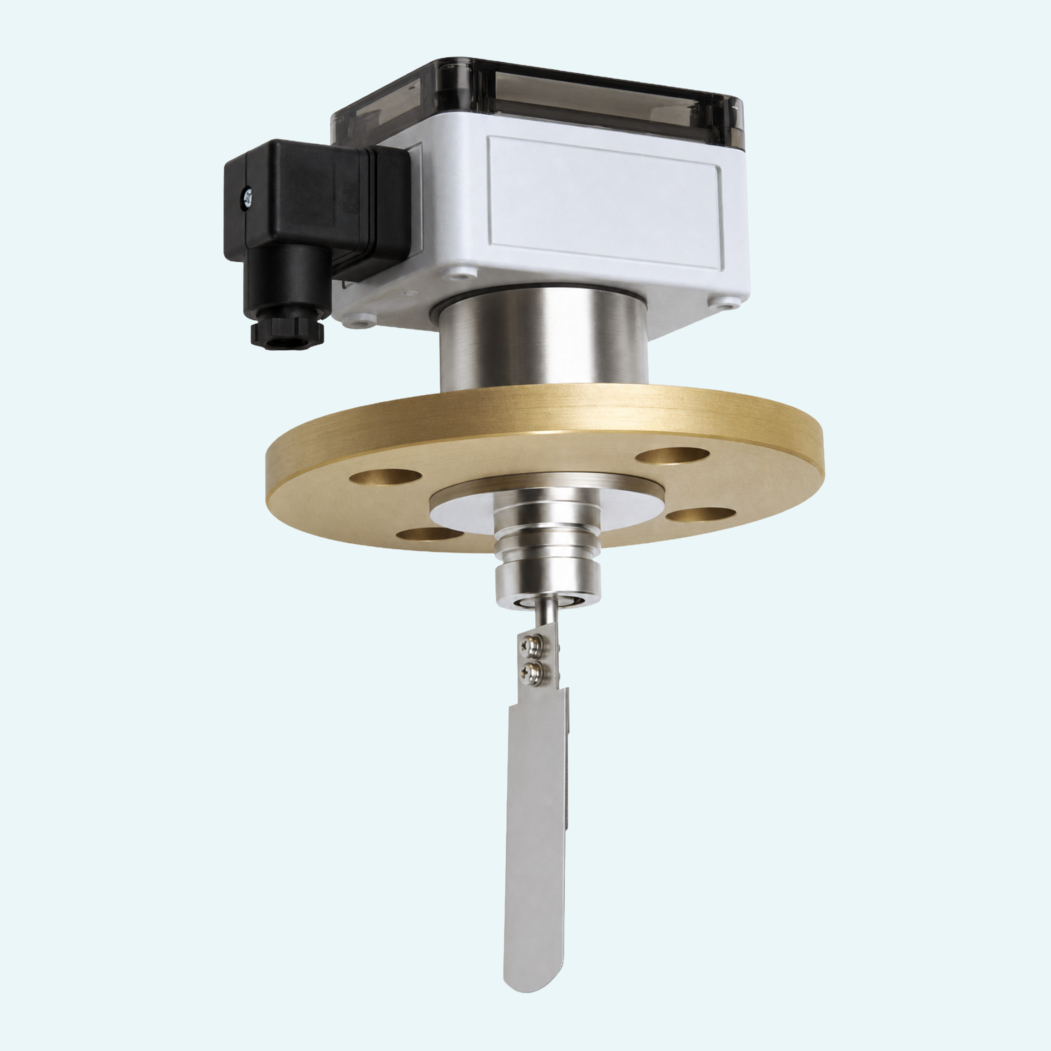

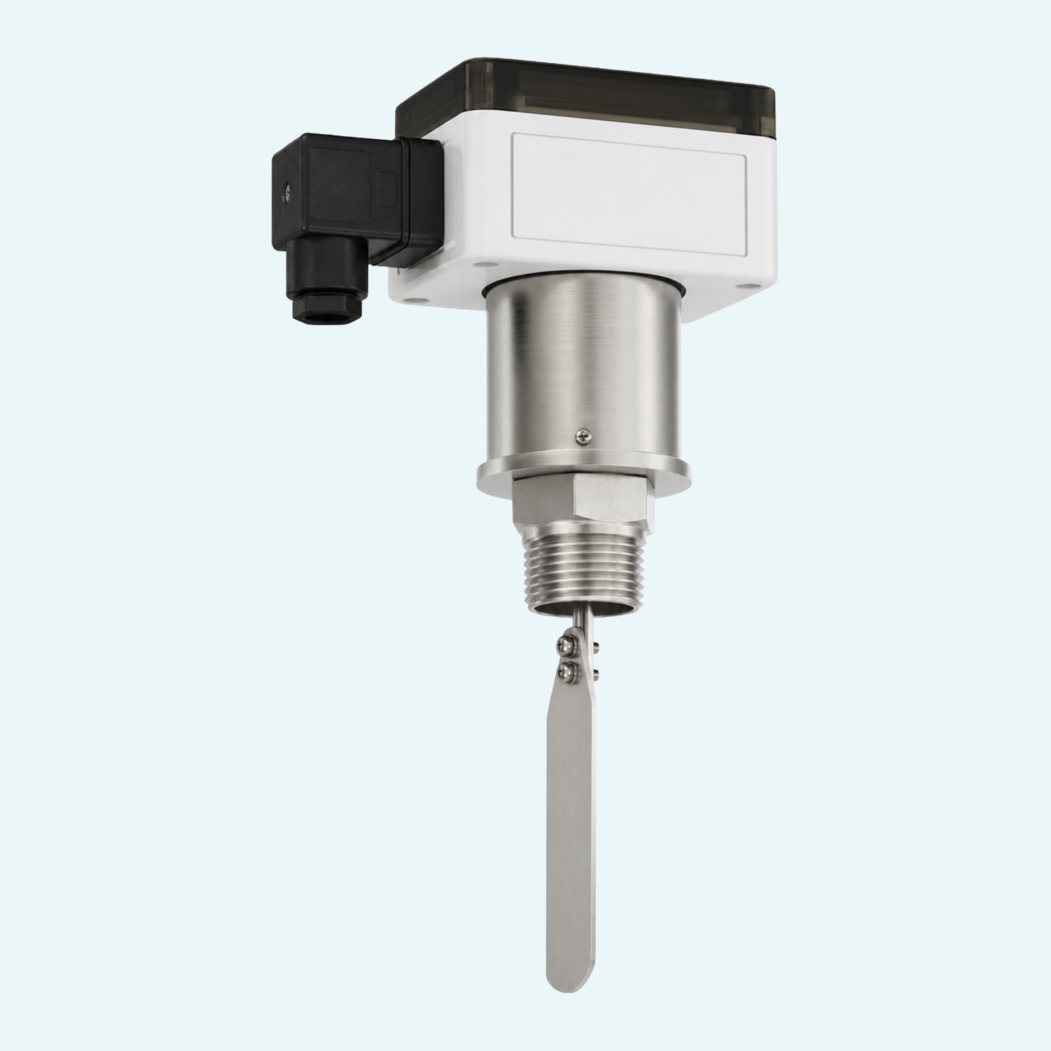

La famiglia comprende una versione con filettatura esterna R 1" e una versione a flangia secondo DIN 2527 DN 32 PN 16 con faccia di tenuta secondo DIN 2526 Forma C.
L'installazione standard prevede il flusso orizzontale. Sono possibili altre posizioni, ma la posizione di montaggio influisce sul punto di commutazione o sul campo di commutazione.
I materiali a contatto con il fluido sono specificati per le versioni in ottone e acciaio inox. I materiali non a contatto con il fluido comprendono PC e PA.
Le opzioni comprendono spia di segnalazione, doppio contatto, calotta in alluminio con grado di protezione (IP67), coperchio opaco, campi di commutazione per olio e quantità speciali.
