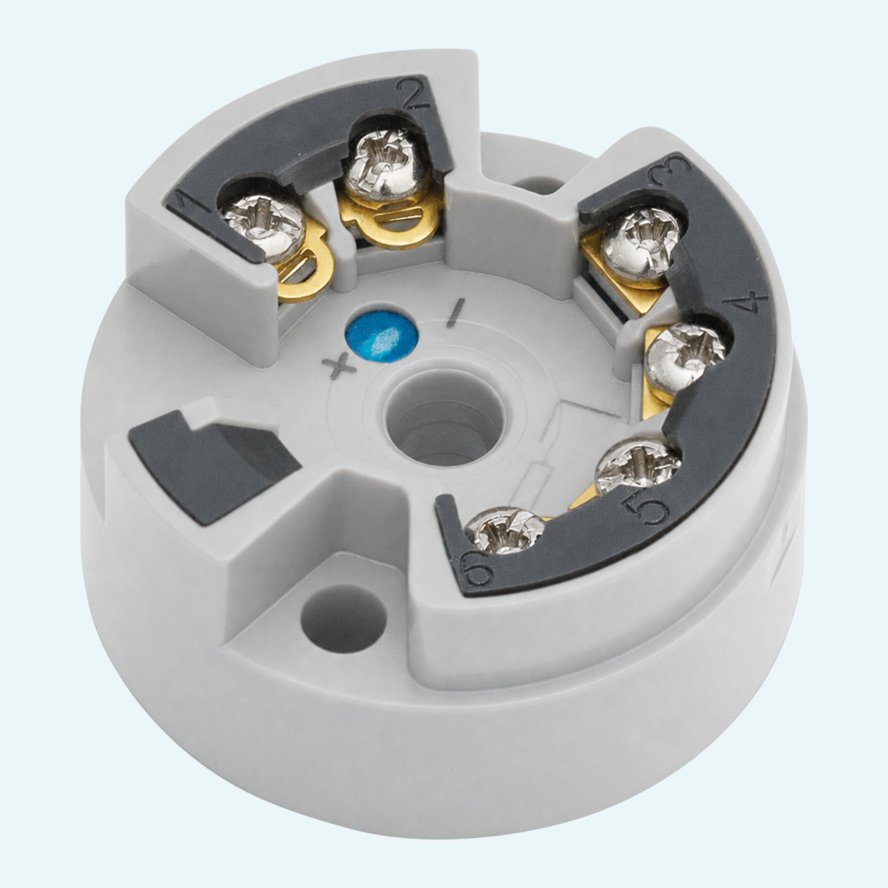

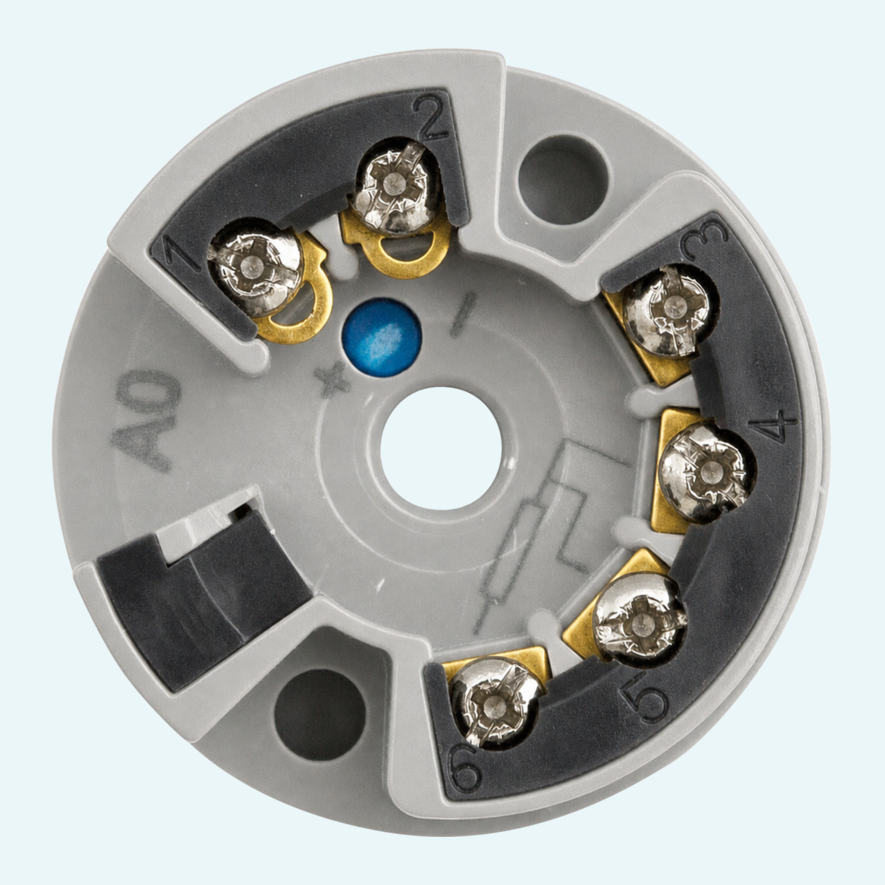

I segnali di temperatura Pt100 accurati diventano più semplici da utilizzare nei sistemi di controllo e valutazione quando vengono linearizzati direttamente nel punto di misura. Transcont KTM / ExKTM converte i segnali Pt100 da -100°C a +600°C in uscite standard 4...20 mA o 0...10 V, con campi di misura fino a 700 Kelvin.
Il trasmettitore supporta sensori Pt100 con collegamento a 2 o 3 fili. Per una qualità di misura superiore, il collegamento a 3 fili può eliminare l'influenza della resistenza dei conduttori. La supervisione della rottura del sensore e del cortocircuito aggiunge un comportamento di guasto chiaro all'uscita, con valori definiti come 21,7 mA o 10,85 V in caso di interruzione del filo.
L'installazione è compatta e pratica in una testa di collegamento forma B secondo DIN 43729 o in una custodia da campo. La famiglia offre 12 campi di misura standard o la regolazione su specifica del cliente, mentre la versione ExKTM aggiunge la certificazione ATEX II 1 G Ex ia IIC T4 per l'uso in aree con pericolo di esplosione.
Il trasmettitore si collega a resistenze termiche Pt100 con tecnica a 2 o 3 fili e utilizza una corrente di misura costante.
Il segnale di tensione Pt100 misurato viene linearizzato e convertito in un segnale di corrente 4...20 mA o in un segnale di tensione 0...10 V.
La famiglia di prodotti comprende 12 campi di misura standard, con un campo di misura speciale disponibile su specifica separata.
La versione AS integra un'uscita di commutazione PNP liberamente regolabile con principio a corrente di lavoro, protezione da sovraccarico e protezione da cortocircuito.

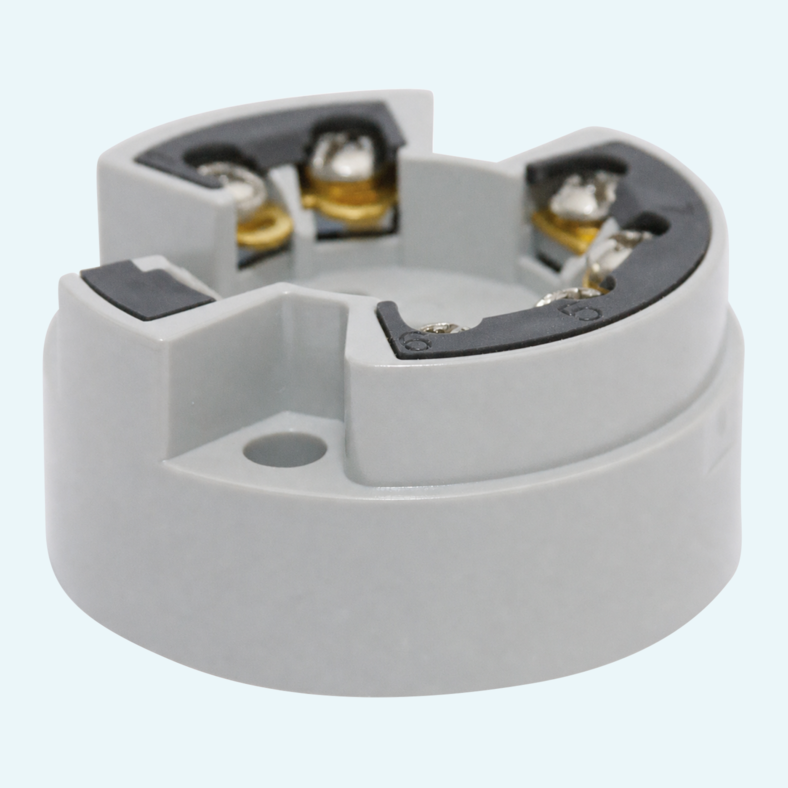

La custodia è adatta per l'installazione in testa di collegamento forma B secondo DIN 43729 e può essere installata anche in una custodia da campo.
Il dispositivo non richiede manutenzione e, per la sua costruzione, non è destinato alla riparazione.
