Monitor di temperatura

TG50

Monitor di temperatura per il controllo di Pt100, Pt1000 e termocoppie J, K, N e S, con fino a 4 uscite di allarme SPDT, uscita isolata opzionale 0/4..20 mA o 0/2..10 V DC e visualizzazione del valore di picco.
Richiesta prodotto

Introduzione

Il monitoraggio affidabile della temperatura risulta più semplice quando allarmi, display e uscita del segnale sono riuniti in un unico dispositivo da guida DIN. Questo guardiano di temperatura controlla gli ingressi Pt100, Pt1000 e termocoppia J, K, N e S, con campi di misura da -100,0...+600,0 °C per il Pt100 fino a -50...+1600 °C per il tipo S.

Sono disponibili fino a quattro uscite di allarme SPDT per le attività di monitoraggio della temperatura, con funzioni relè di min. o max. e comportamento in caso di guasto programmabile. Un'uscita analogica completamente isolata opzionale fornisce 0/4...20 mA oppure 0/2...10 V DC e cambia automaticamente in base al carico collegato.

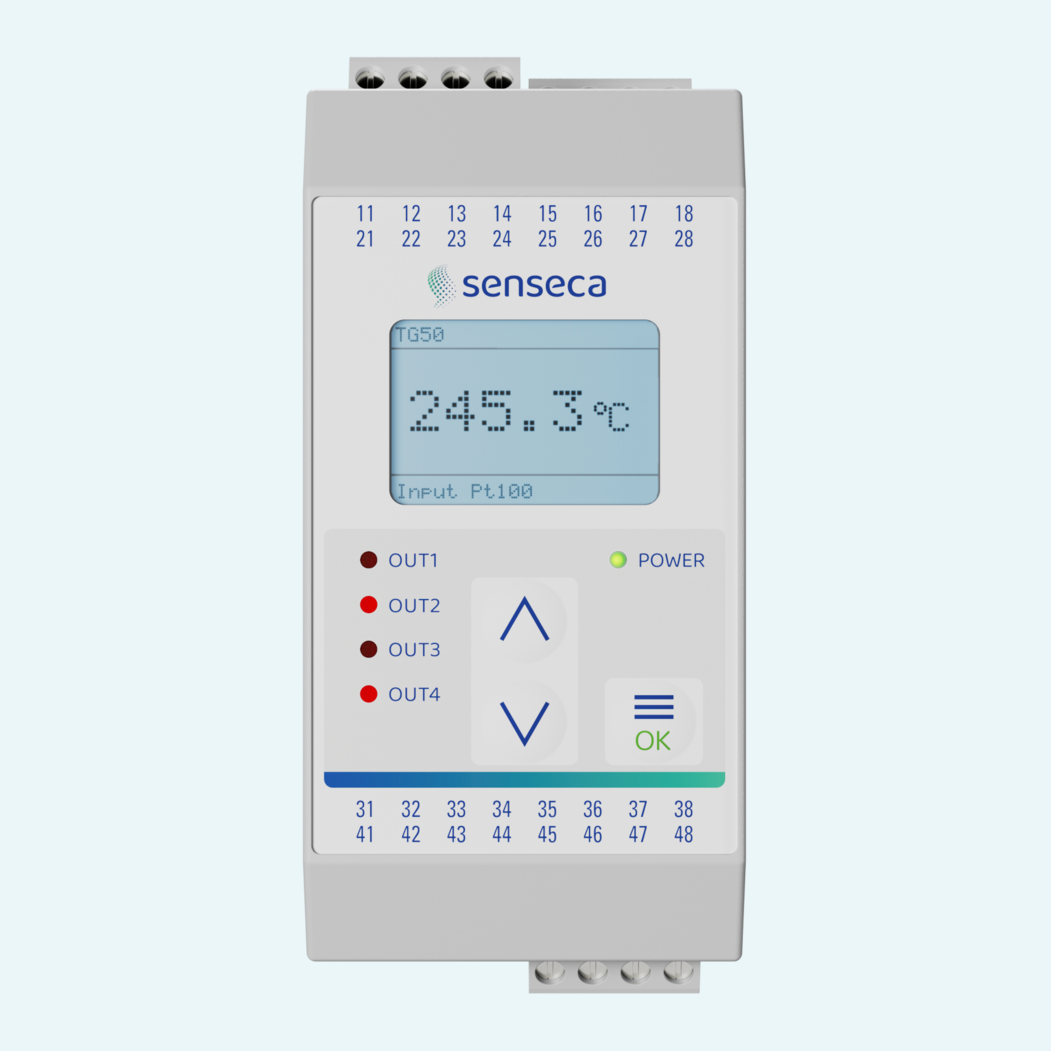

Il display LCD grafico da 128 x 64 pixel con retroilluminazione bianca consente una programmazione chiara e una lettura in loco. I valori di picco per la temperatura minima e massima misurata vengono memorizzati in background e possono essere richiamati in qualsiasi momento. Il monitoraggio dei guasti copre la rottura del filo per RTD e termocoppie, oltre al cortocircuito per Pt100/Pt1000.

Monitoraggio flessibile
Monitoraggio flessibile
Fino a 4 uscite di allarme SPDT supportano le funzioni di temperatura min. o max.
Ampio campo di ingresso
Ampio campo di ingresso
Monitora Pt100, Pt1000 e termocoppie J, K, N e S fino a 1600 °C
Integrazione del segnale
Integrazione del segnale
Uscita analogica isolata opzionale 0/4..20 mA o 0/2..10 V DC
Accesso al valore di picco
Accesso al valore di picco
Le temperature minima e massima misurate vengono memorizzate per la visualizzazione

Caratteristiche

Ingressi di temperatura

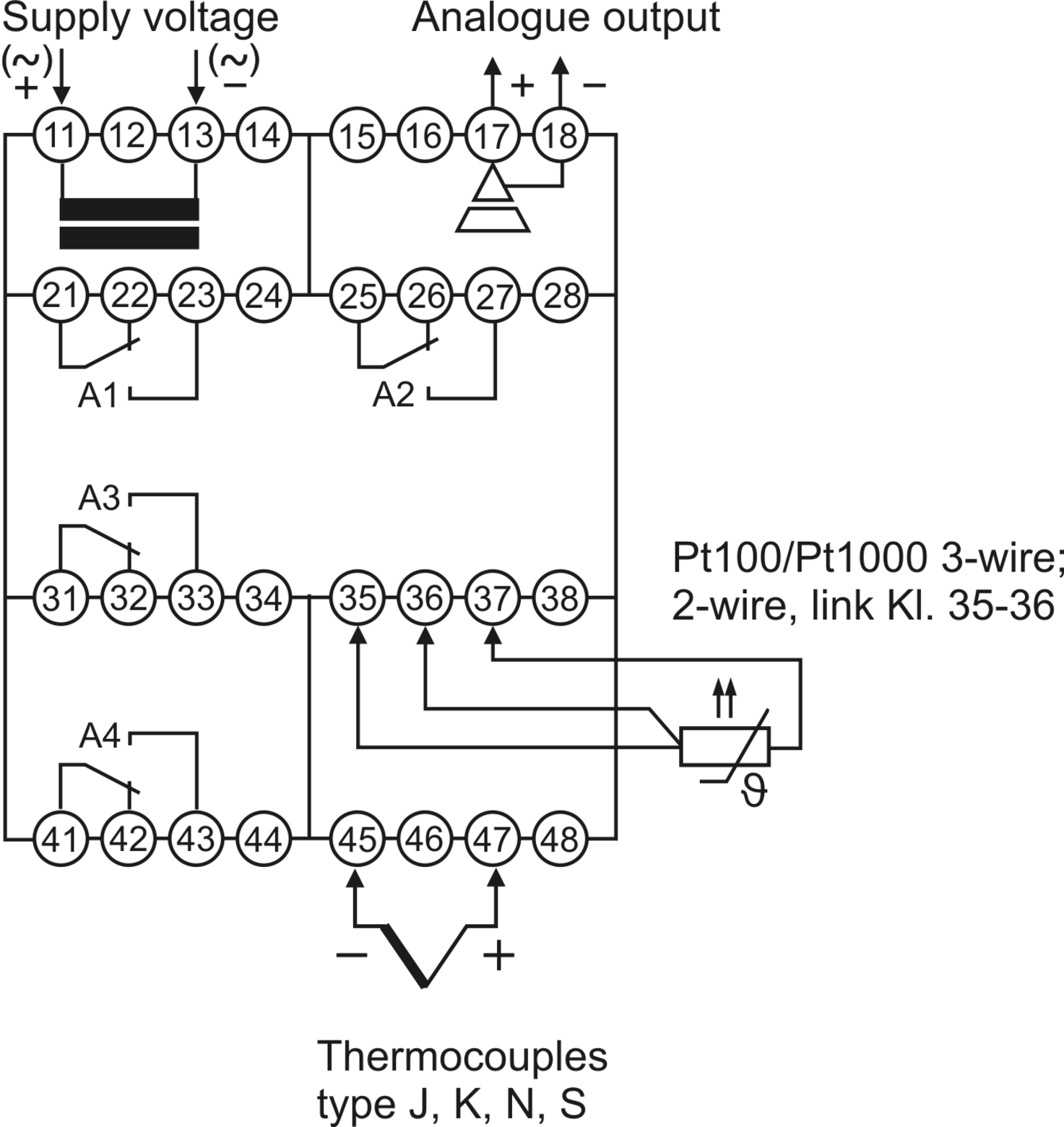

Il dispositivo supporta Pt100 e Pt1000 in collegamento a 3 fili, oltre alle termocoppie di tipo J, K, N e S con compensazione del giunto freddo integrata.

Configurazione dell'uscita di allarme

I relè di allarme possono essere programmati come funzioni di min. o max. Le versioni supportano due o quattro uscite a relè SPDT a seconda della configurazione.

Opzione uscita analogica

L'uscita analogica isolata opzionale fornisce 0/4...20 mA oppure 0/2...10 V DC e commuta automaticamente in base al carico collegato.

Monitoraggio guasti

Il dispositivo controlla la rottura del filo per gli ingressi RTD e termocoppia, e il cortocircuito per gli ingressi Pt100 e Pt1000.

Comportamento in caso di guasto configurabile

In caso di guasto, l'uscita analogica può essere configurata su 0 mA, < 3,6 mA o > 21,5 mA, mentre i relè di allarme possono seguire la funzione di min. o max.

Funzionamento LCD

La programmazione viene eseguita tramite i tasti frontali in combinazione con il display LCD grafico.

Memoria del valore di picco

Le temperature minime e massime misurate vengono memorizzate in background e possono essere lette dal display.

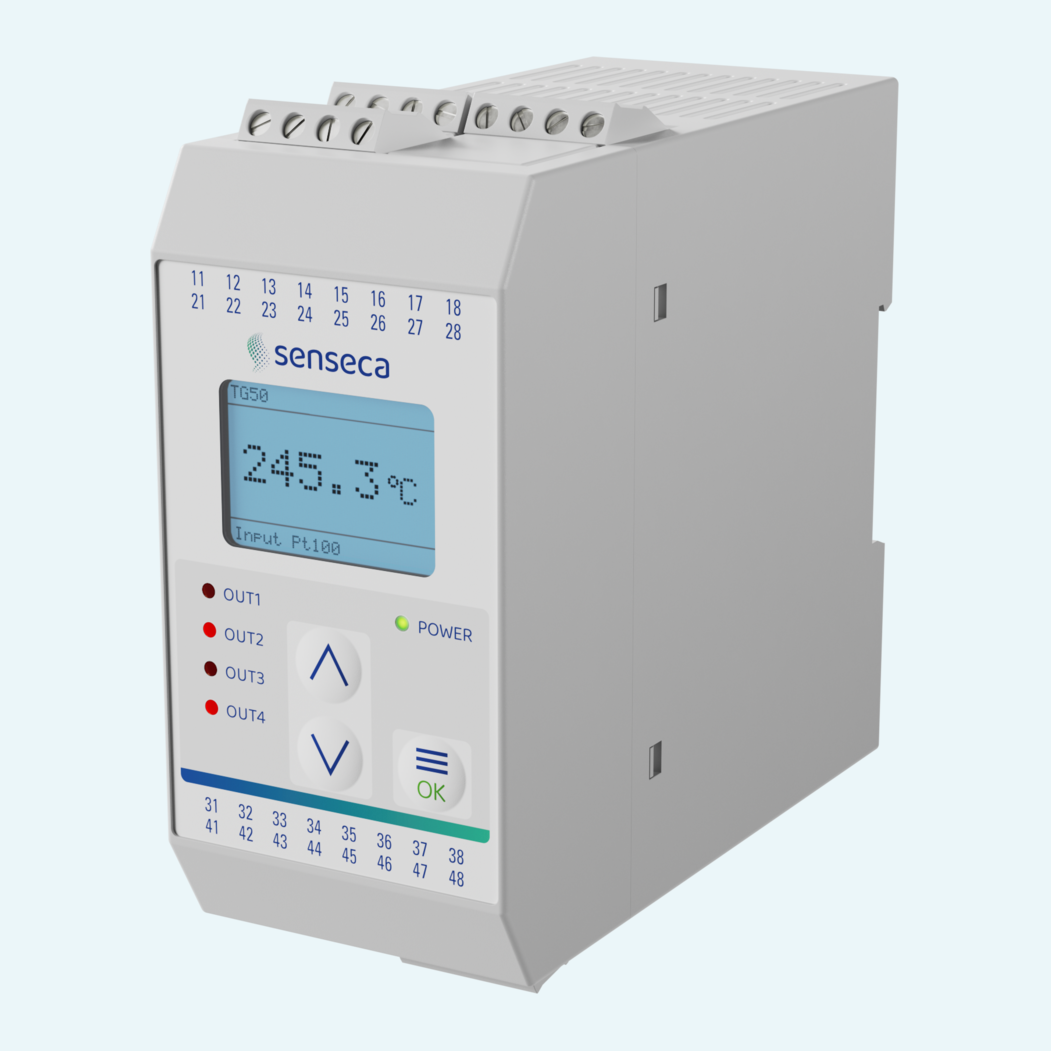

Custodia per guida DIN

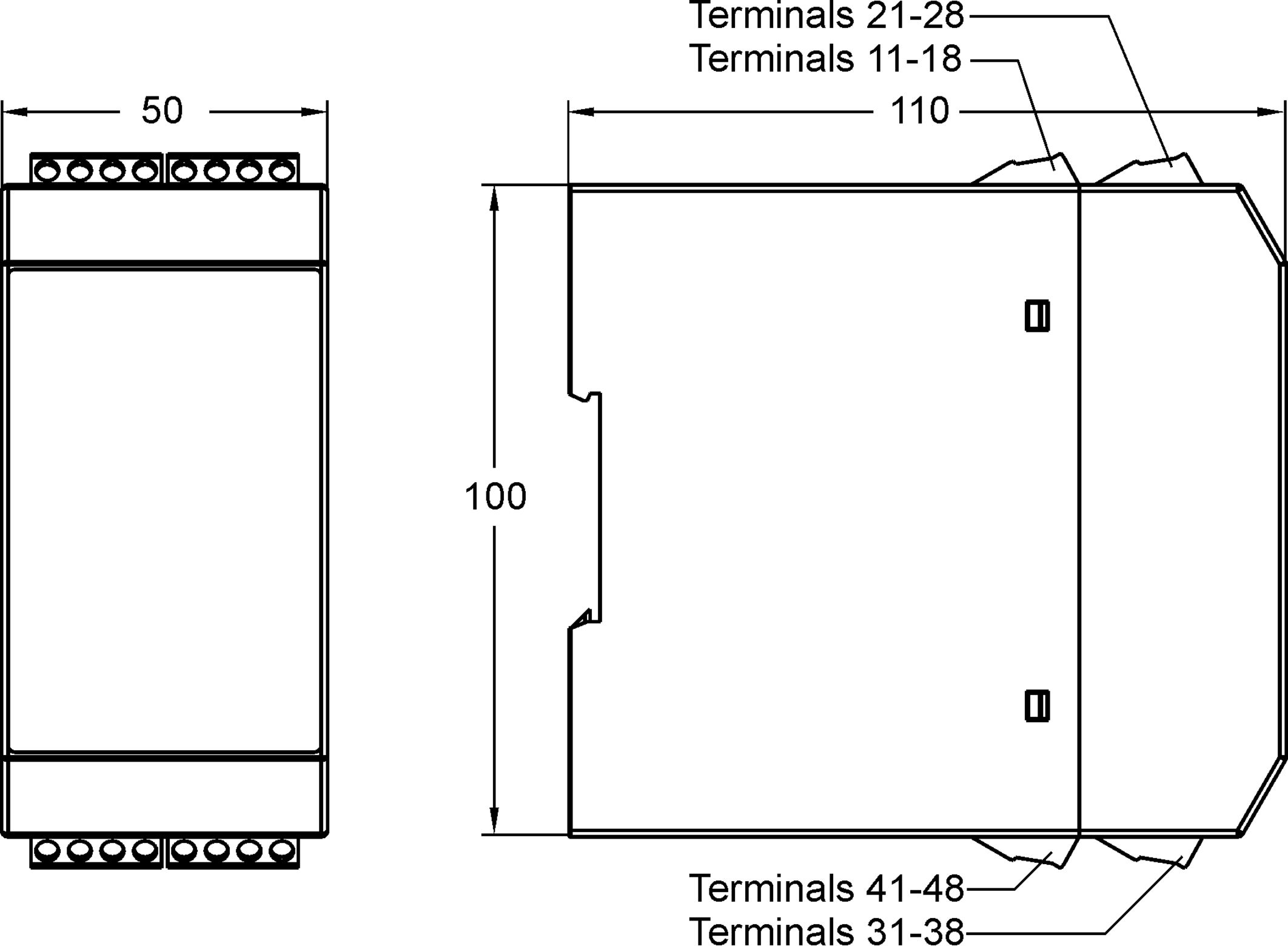

Il contenitore in PA6.6 si monta su guida DIN TS35 secondo la norma DIN EN 60715 e utilizza morsetti a vite da 0,14 a 2,5 mm².
