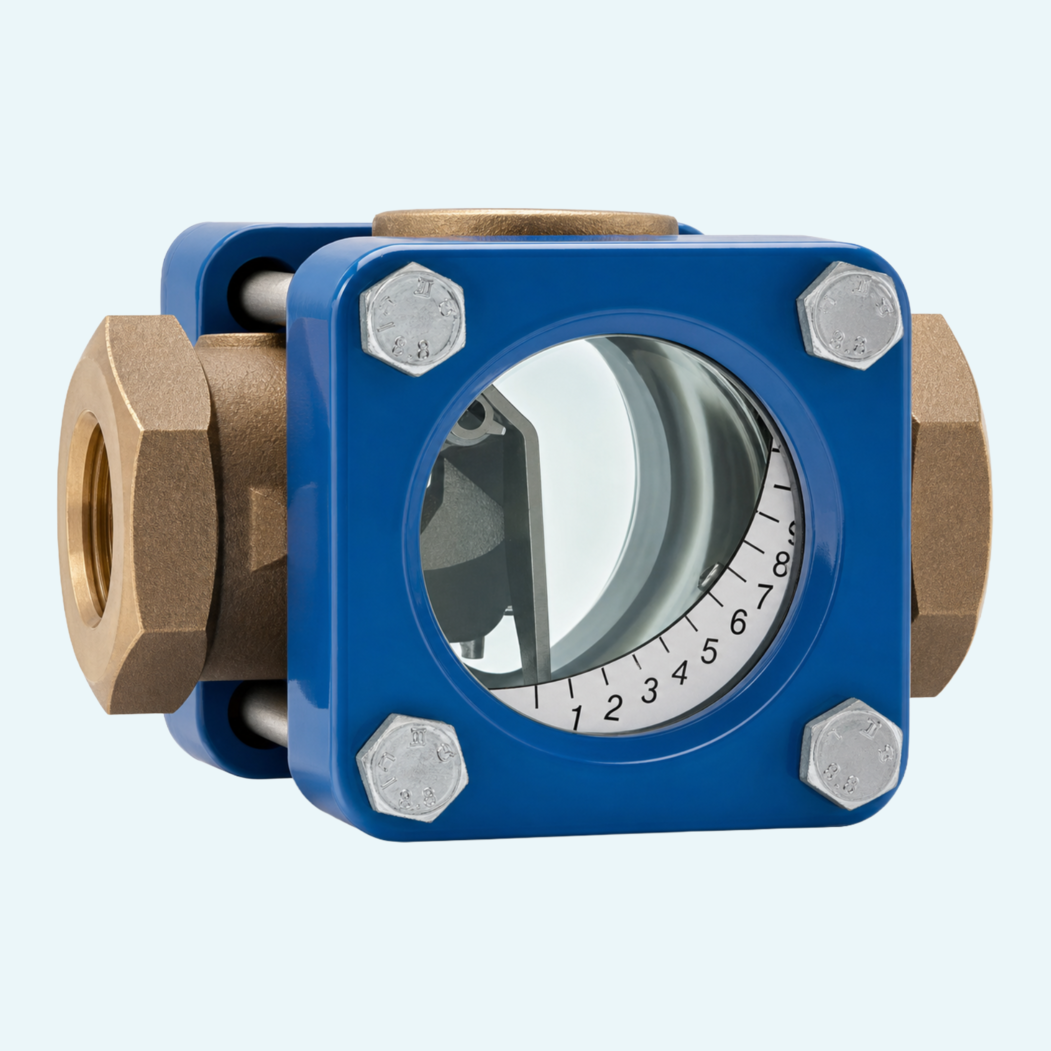

I controlli locali del flusso sono più semplici quando l'indicazione è visibile, meccanica e indipendente dall'elettronica. Un'aletta in acciaio inossidabile nella camera di flusso si solleva con la portata volumetrica e mostra la portata attuale attraverso ampie finestre su entrambi i lati.
Progettata per fluidi liquidi, la famiglia copre campi di indicazione dell'acqua da 3 - 25 l/min fino a 15 - 195 l/min H2O. Le dimensioni nominali da DN 15 a DN 50 e le filettature femmina da G 1/2 a G 2 offrono ai costruttori di impianti e ai team di manutenzione opzioni pratiche per diverse dimensioni di tubazioni, mentre la resistenza alla pressione PN 16 bar ne consente l'uso nei circuiti liquidi.
Il design è adatto a condizioni di temperatura impegnative, con 0...+100 °C per l'acqua e -20...+170 °C per gli oli su richiesta. I materiali a contatto con il fluido includono bronzo-stagno fuso, ghisa grigia, Kronhartglas, Flexicarb con rinforzo in nichel e acciaio inossidabile 1.4436. L'installazione standard prevede il flusso orizzontale da sinistra; il flusso dal basso verso l'alto è disponibile come opzione.
Un'aletta in acciaio inossidabile disposta nella camera di flusso viene sollevata dalla portata volumetrica e indica la portata attuale.
La famiglia offre campi di portata dell'acqua scalati da 3 - 25 l/min a 15 - 195 l/min H2O, con valori di Qmax raccomandati fino a 250 l/min.
La gamma di ordinazione comprende le dimensioni nominali DN 15, DN 20, DN 25, DN 40 e DN 50 con filettature femmina G.
Il fluido standard è l'acqua. Su richiesta è possibile specificare oli in base ai dati di origine.
La versione standard è per flusso orizzontale da sinistra. Il flusso dal basso verso l'alto è disponibile come opzione, e la posizione di installazione influisce sul campo di misura.
Le divisioni della scala da 1 a 10 forniscono il riferimento visivo per il campo di portata indicato.
