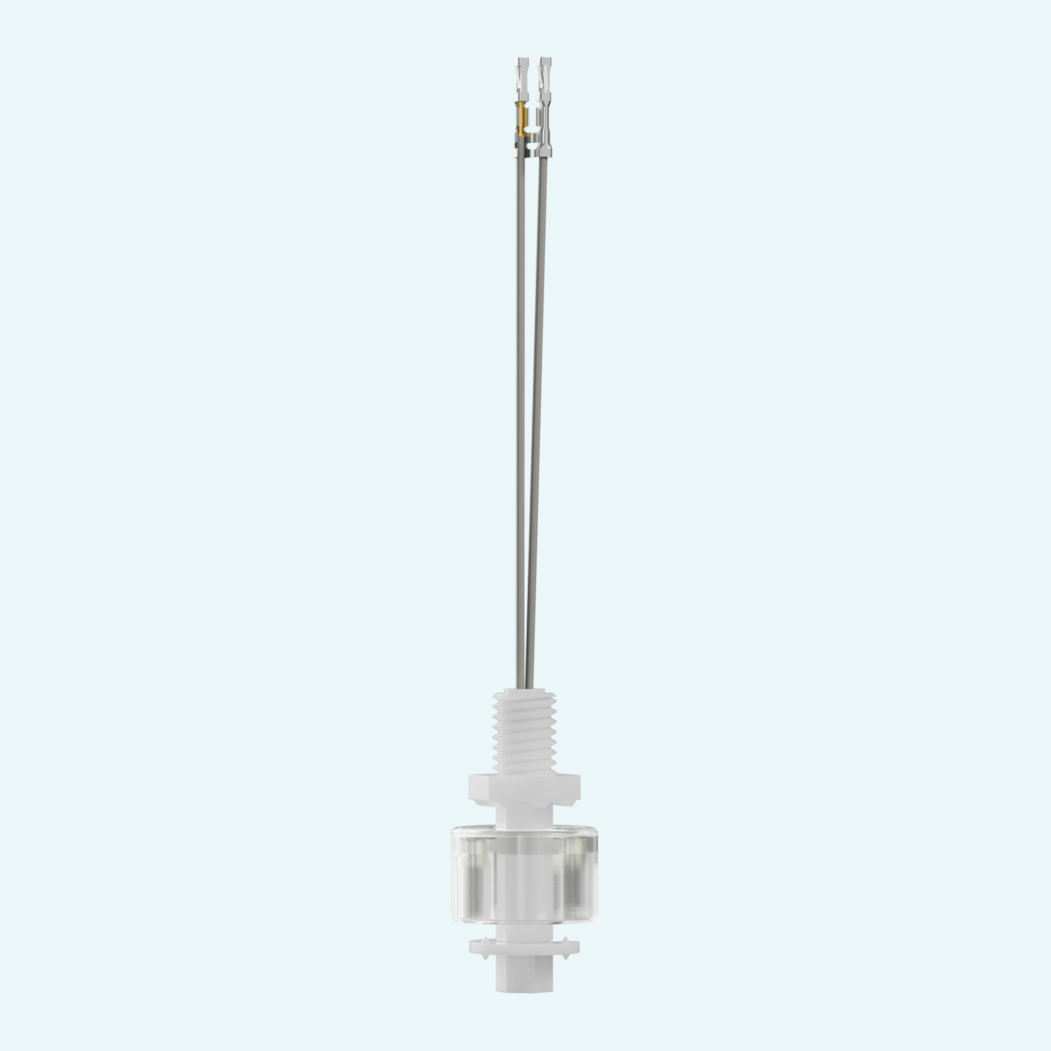

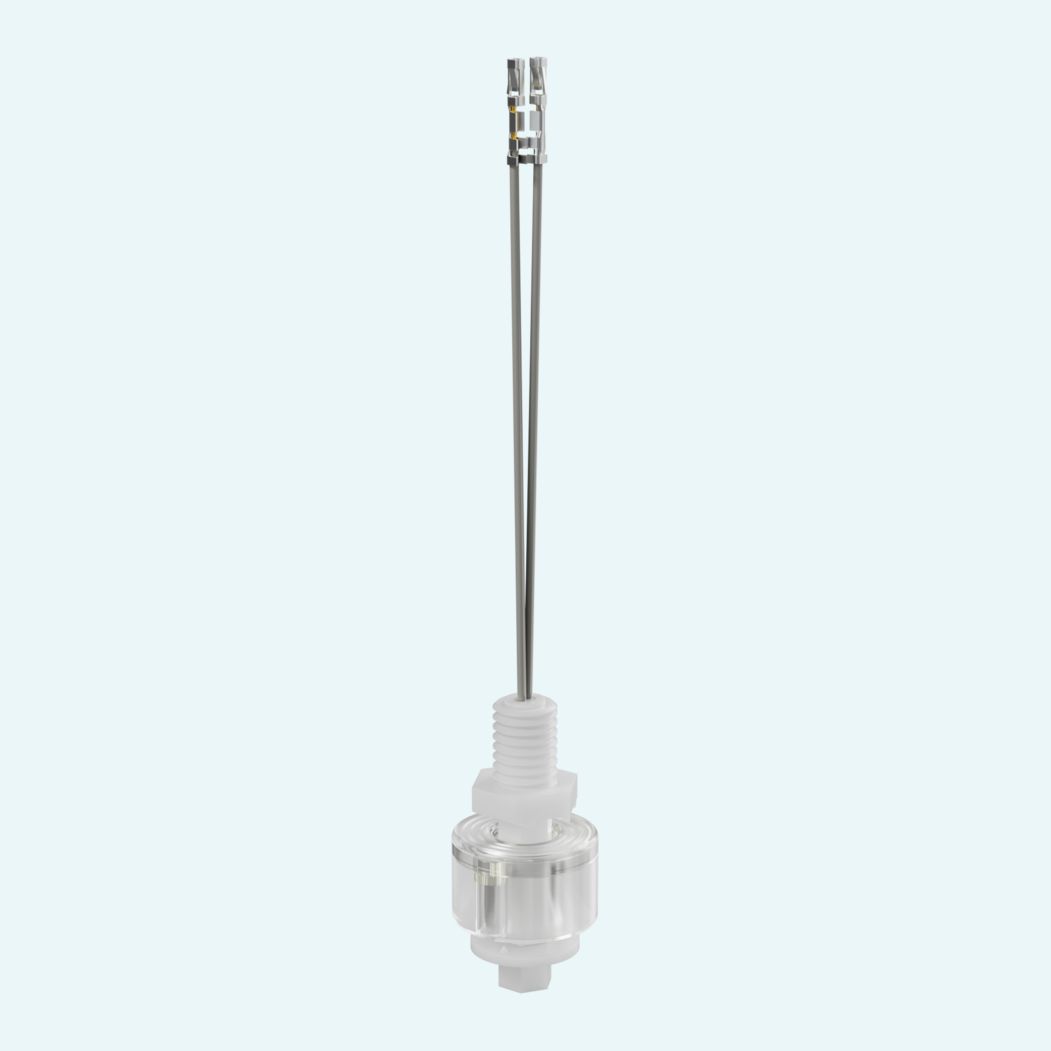

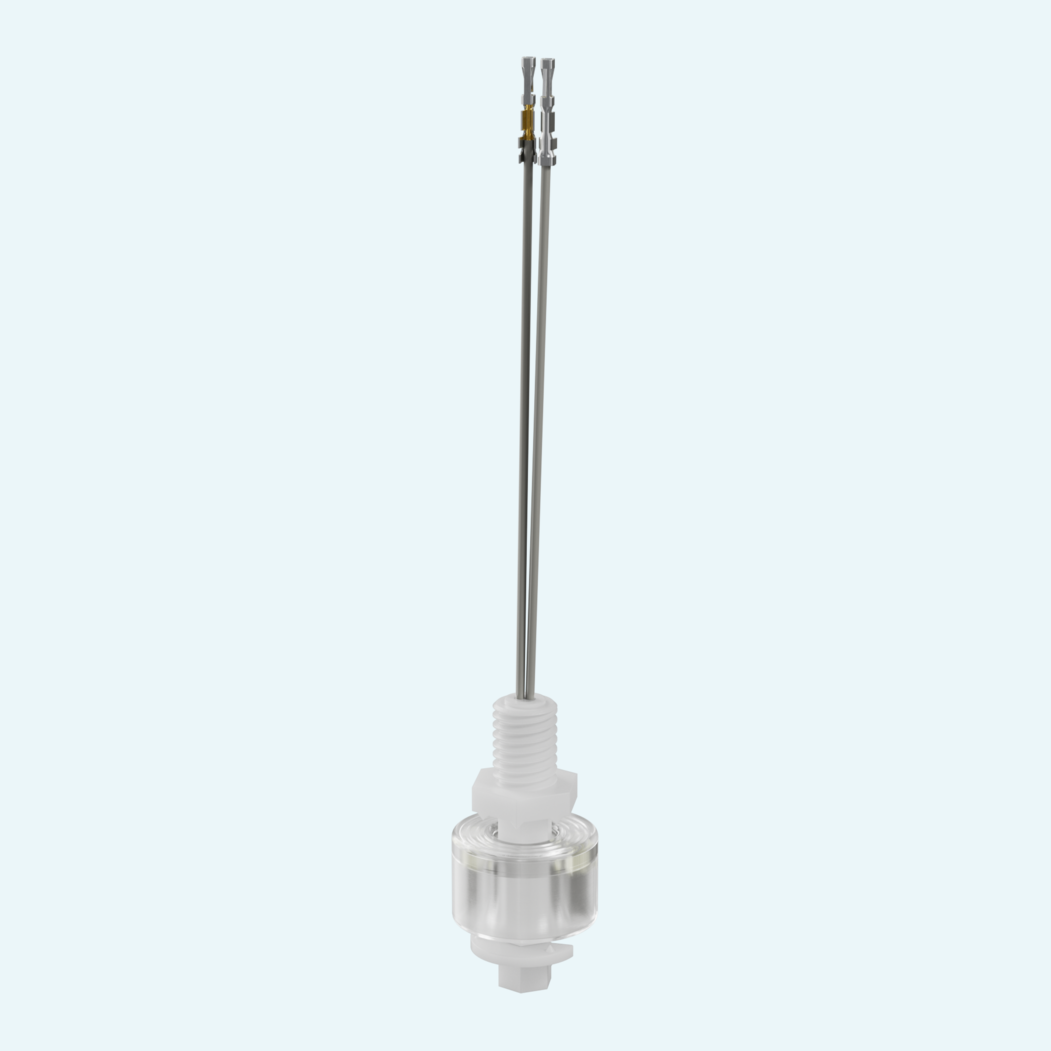

Il controllo del livello di liquidi OEM richiede spesso un interruttore compatto ed economico che si installi in modo pulito e garantisca un posizionamento ripetibile del contatto. Questa unità standard è progettata per uso OEM, con dimensioni contenute e materiali adatti a semplici applicazioni di monitoraggio del livello di liquidi.
Il principio di commutazione utilizza un galleggiante magnetico per azionare un contatto reed. Il contatto è supportato da un circuito stampato per il posizionamento ed è sigillato all'interno dello stelo con resina epossidica, con polimerizzazione eseguita in forno a temperatura controllata. L'unico elemento in movimento è il galleggiante, che si sposta per spinta idrostatica.
L'unità è realizzata interamente in polipropilene naturale e utilizza uno stelo in polipropilene bianco con filettatura di processo M8x1,25. Viene fornita con cavi in PVC di 500 mm, con altre lunghezze di cavo disponibili su richiesta, e opera fino a 4 bar a 25°C e fino a 90°C con grado di protezione minimo IP65.
L'interruttore utilizza un galleggiante magnetico per azionare un contatto reed SPST. Il galleggiante è l'unico elemento in movimento.
Il contatto XB SPST è dimensionato per 10 VA e 10 W, con valori nominali di 100 V AC o DC e 0,5 A AC o DC.
Il contatto è NC in assenza di livello. La condizione NO si ottiene ruotando il galleggiante di 180°.
Il collegamento elettrico è realizzato tramite cavi in PVC di lunghezza standard di 500 mm. Su richiesta sono disponibili altre lunghezze.
L'interruttore utilizza una filettatura di processo M8x1,25 e uno stelo in polipropilene bianco.
Il galleggiante in polipropilene naturale ha un peso specifico di 0,52. Il punto di intervento indicato è riferito a liquidi con peso specifico = 1.
