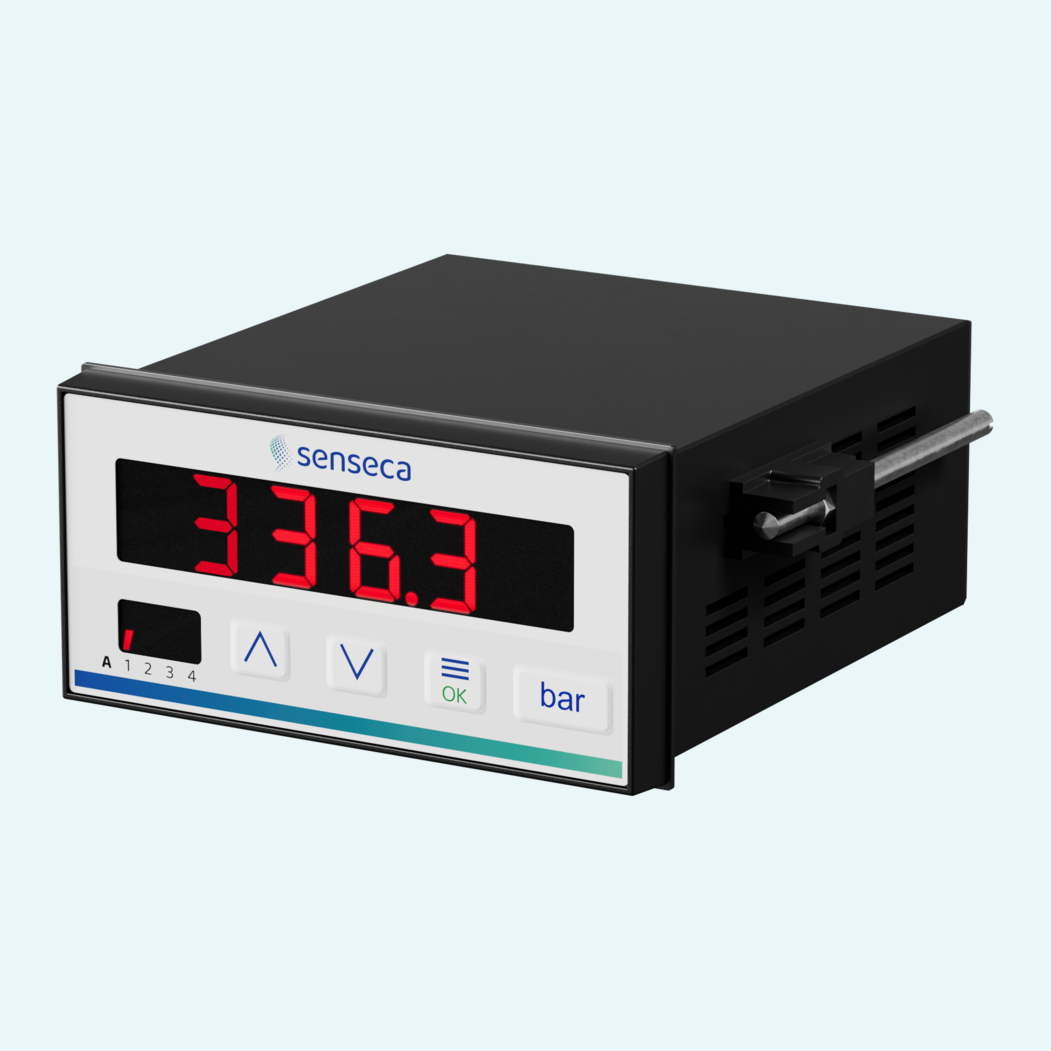

Un'indicazione locale chiara aiuta gli operatori a valutare i valori di processo direttamente a quadro. S9648 misura i segnali standard 0/4 ... 20 mA e 0 ... 10 V DC, nonché segnali potenziometrici, e visualizza il valore su un display LED rosso da 14,2 mm con campo e punto decimale liberamente programmabili.
L'alimentazione integrata per trasmettitore consente il collegamento diretto di trasmettitori a 2 e 3 fili, ad esempio per pressione o temperatura. La gestione degli allarmi è configurabile con fino a 4 uscite a relè SPDT o a transistor, comprese commutazione di minimo o massimo, isteresi e tempi di ritardo all'inserzione o alla disinserzione da 1 s fino a 9 h.

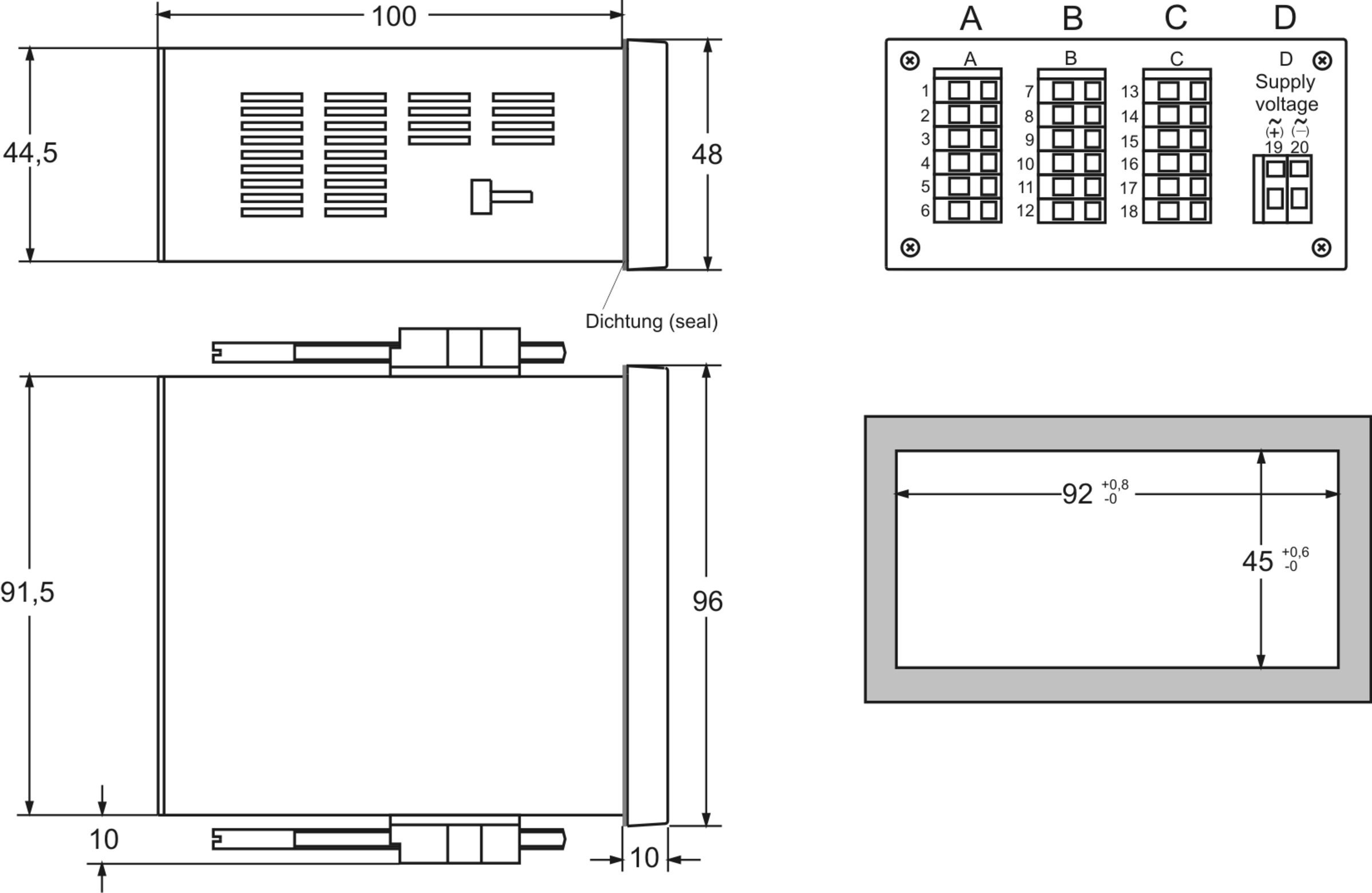

Per l'integrazione nel processo, un'uscita analogica isolata può generare 0/4 ... 20 mA oppure 0/2 ... 10 V DC, con cambio automatico corrente-tensione in funzione del carico. Il grado di protezione IP65 frontale, i morsetti a vite e la custodia da quadro DIN 96x48 mm rendono il dispositivo particolarmente adatto a quadri di controllo e interfacce macchina.

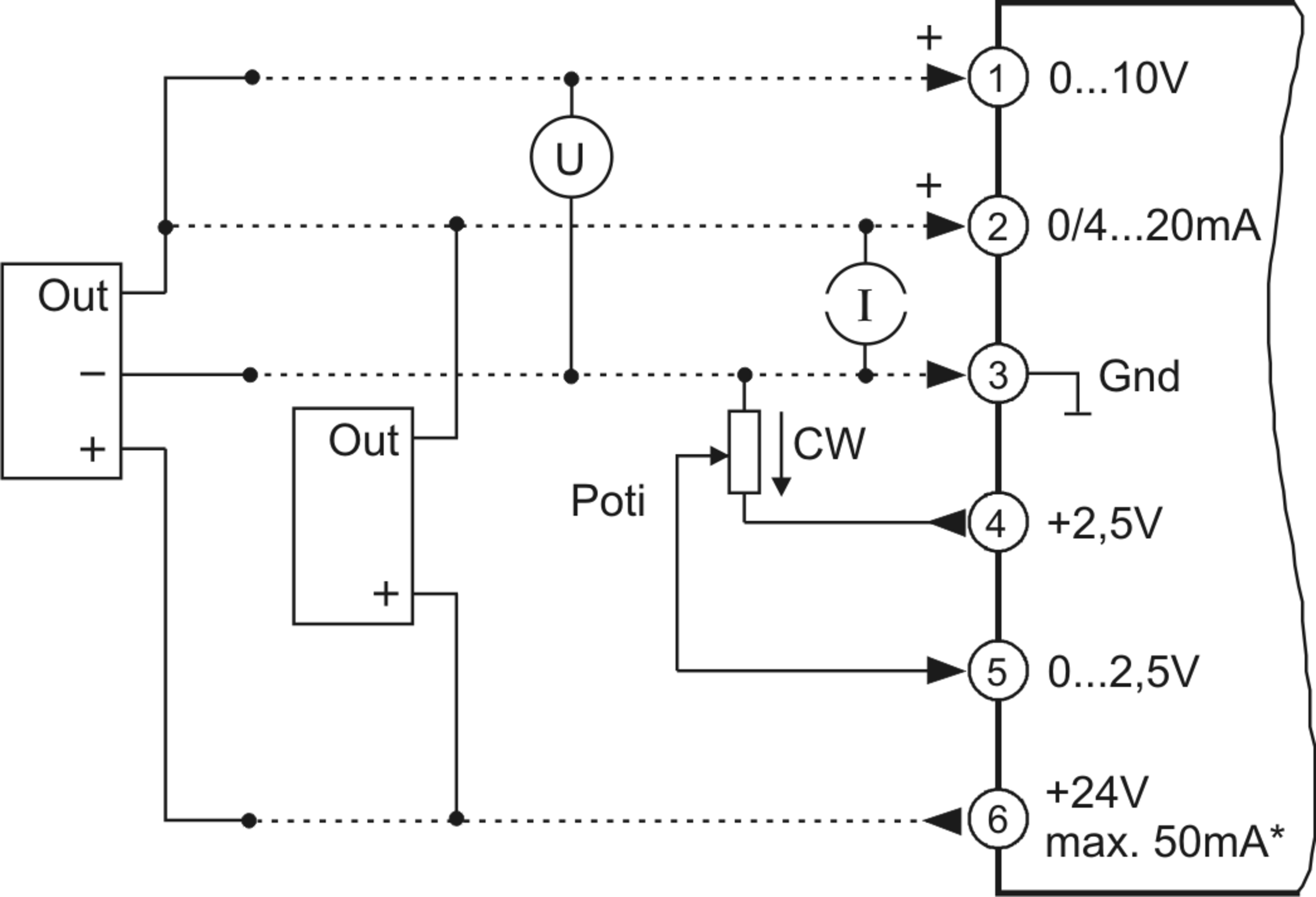

L'ingresso di misura accetta segnali 0/4 ... 20 mA, 0 ... 10 V DC e potenziometrici. La scalatura dell'ingresso viene configurata tramite i parametri del dispositivo.

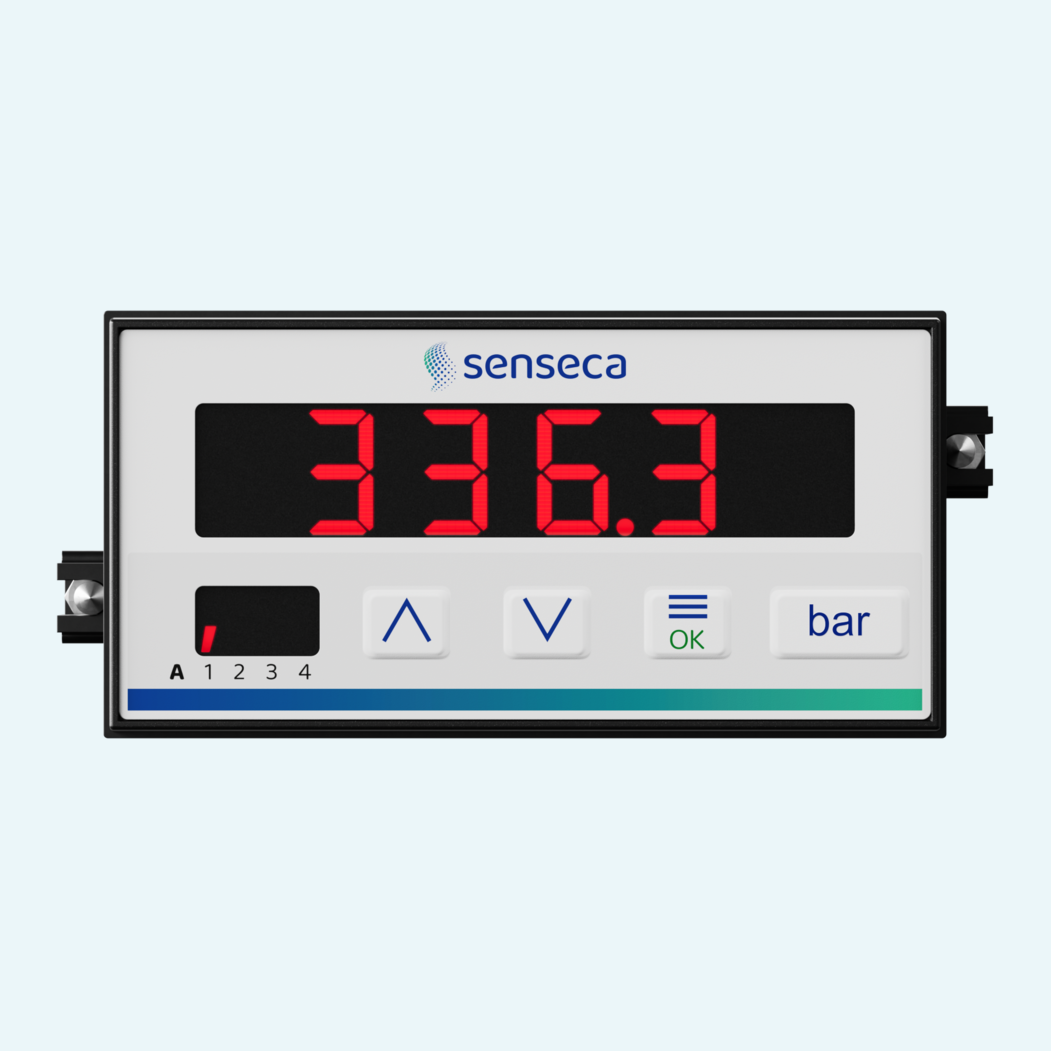

Il display principale utilizza un LED rosso da 14,2 mm. I parametri vengono impostati tramite la tastiera a membrana frontale e visualizzati su un display parametri rosso a 2 cifre.
L'alimentazione integrata per trasmettitore fornisce circa 24 V con max. 50 mA, oppure max. 25 mA con 4 uscite a relè.

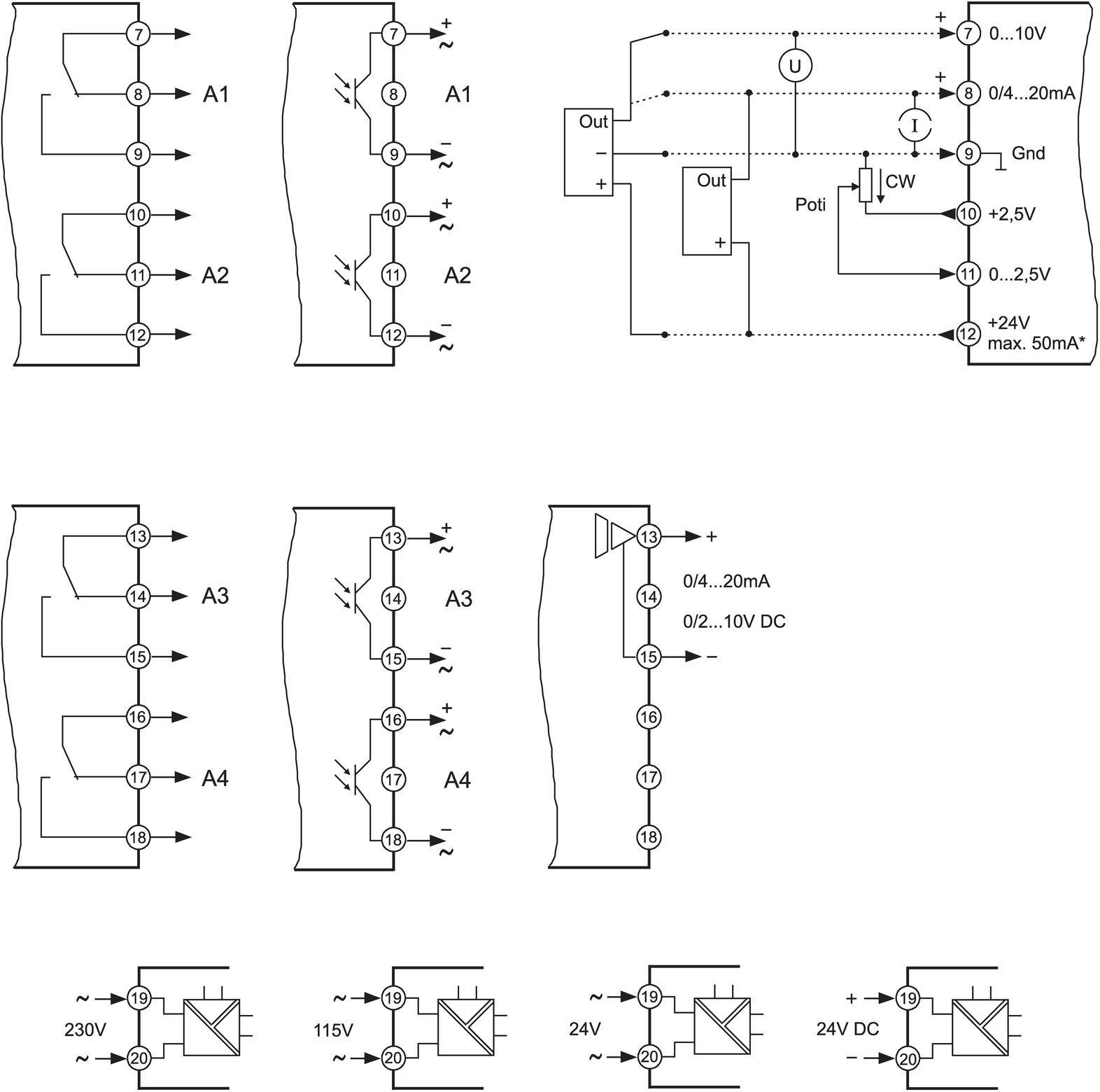

Le opzioni di uscita comprendono contatti a relè SPDT o uscite a transistor protette da cortocircuito. Le funzioni di allarme includono commutazione di minimo o massimo, isteresi e ritardi temporali.
L'uscita analogica isolata fornisce 0/4 ... 20 mA per un carico ≤500 Ω oppure 0/2 ... 10 V per un carico >500 Ω, con cambio automatico dell'uscita.
È disponibile un secondo ingresso di misura per le funzioni di differenza, valore medio, valore minore o valore maggiore. Non vi è isolamento tra l'ingresso 1 e il secondo ingresso.
