La conversione del segnale negli armadi di comando deve essere rapida da configurare e stabile in funzionamento. RT500 converte i segnali di resistenza o di potenziometro in uscite industriali standard di corrente e tensione, risultando adatto per applicazioni di automazione in cui i valori di resistenza analogici devono essere integrati nei sistemi esistenti.
La messa in servizio è resa pratica dalla programmazione Teach-in per i valori iniziale e finale. Il campo di misura viene selezionato automaticamente, mentre le caratteristiche di uscita crescenti o decrescenti possono essere programmate in base all'applicazione. Il circuito di ingresso a 3 fili compensa la resistenza di linea fino a 10 Ω, garantendo una gestione affidabile del segnale su un campo programmabile da 50 Ω a 100 kΩ.

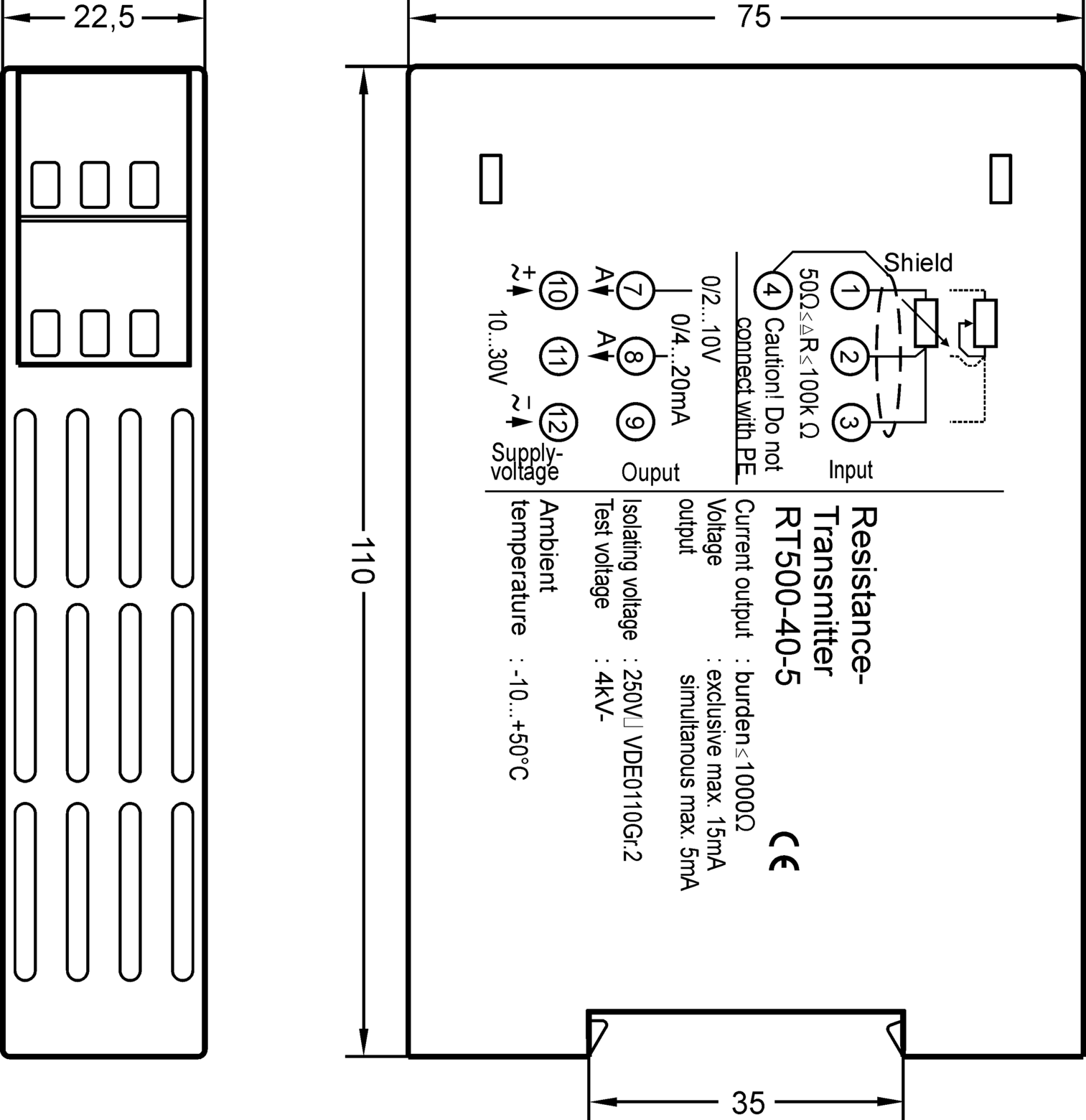

Progettato per l'installazione su guida DIN, la custodia in policarbonato da 22,5 mm si adatta ai quadri di comando compatti. Le uscite selezionabili 0/4–20 mA e 0/2–10 V, l'elaborazione in tempo reale a 250 Hz e un tempo di salita inferiore a 8 ms garantiscono una rapida integrazione nei sistemi industriali di misura e controllo.
Il trasmettitore converte i segnali di ingresso a resistenza o a potenziometro in uscite analogiche industriali lineari comprese tra i valori minimo e massimo di resistenza programmati.

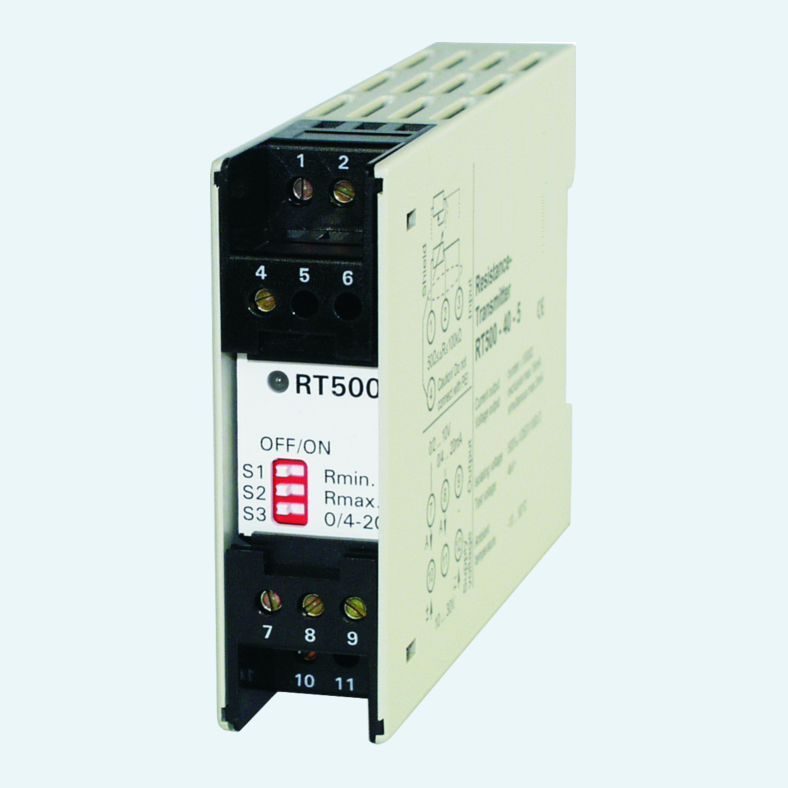

I valori iniziale e finale vengono memorizzati tramite gli interruttori sul pannello frontale. Il LED di stato indica la modalità operativa, i valori memorizzati, gli errori di campo di misura e la programmazione non valida.
La caratteristica di uscita può essere impostata come crescente o decrescente per adattarsi al comportamento richiesto dal sistema di controllo o di monitoraggio collegato.
L'uscita in corrente è selezionabile come 0/4–20 mA. L'uscita in tensione è selezionabile come 0/2–10 V e funziona simultaneamente all'uscita in corrente.

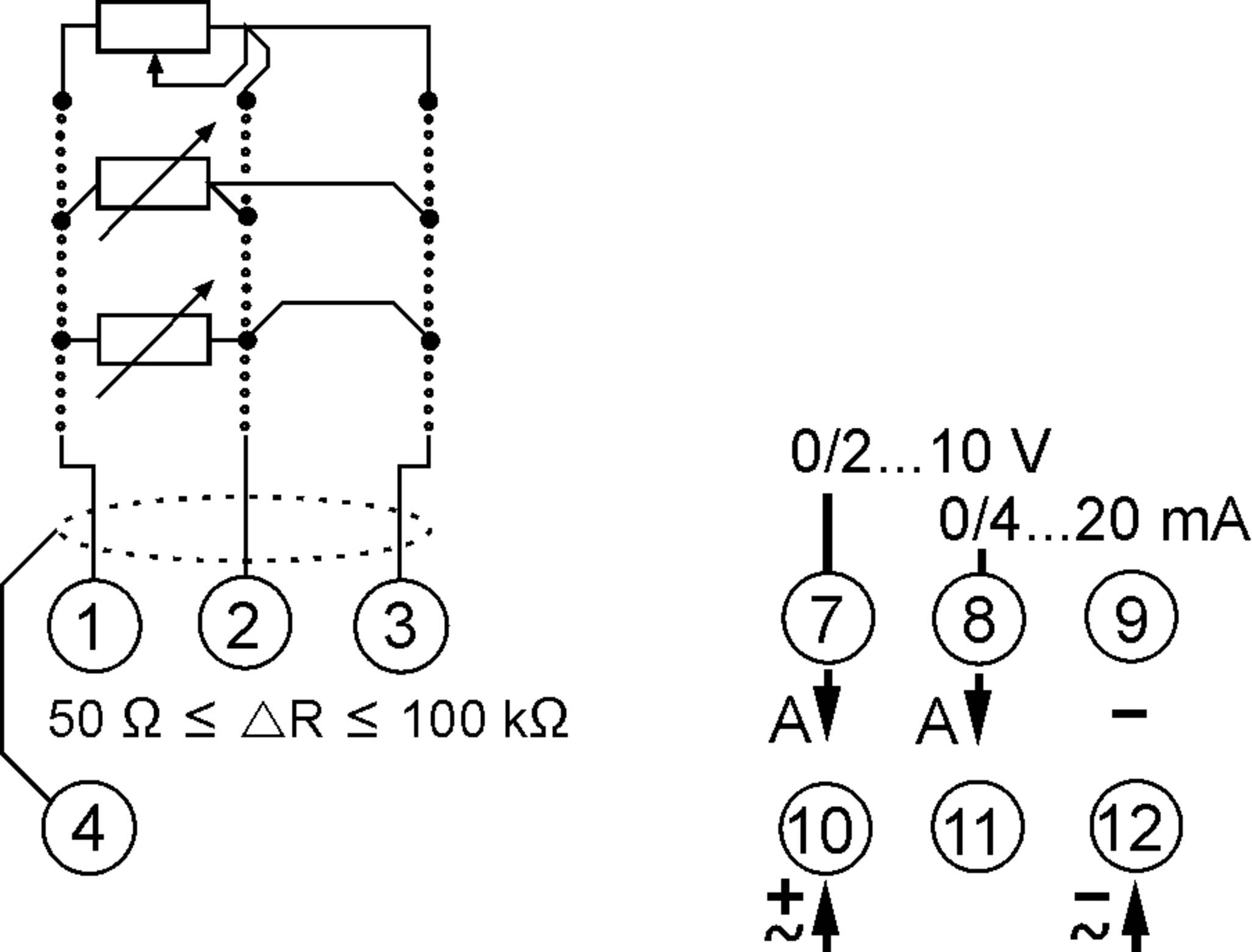

L'ingresso supporta il collegamento a 2 fili e a 3 fili. Nei circuiti a 3 fili, la resistenza di linea simmetrica viene compensata automaticamente.
Il dispositivo è disponibile per una tensione di alimentazione di 85 ... 265 V AC oppure 10 ... 30 V AC/DC, a seconda della variante di ordinazione selezionata.
Un LED frontale bicolore indica il funzionamento, lo stato di programmazione, il superamento del campo di misura e le condizioni di interruzione della linea.
| Intervallo di resistenza |
0.05...100 kΩ
|
|---|
| Grado di protezione dei terminali |
IP20
|
|---|---|
| Temperatura di esercizio |
-10...+50 °C
|
| Numero di uscite analogiche (attive) |
2,max.
|
|---|---|
| Tipo di uscita analogica |
4…20 mA, 0…20 mA,0…10 V, 2…10V
|
| Precisione uscita analogica |
0...0.7 %
|
| Carico massimo (uscita in corrente) |
1 kΩ
|
| Materiale della custodia/alloggiamento |
Polycarbonate, UL94V-0
|
|---|
| Conforme alla marcatura CE |
Sì
|
|---|
| Tipo di collegamento elettrico |
Terminals
|
|---|
| Tensione ausiliaria |
115 V AC, 230 V AC, 24 V DC
Per 85 ... 265 V AC: 85…265 V AC Per 10 ... 30 V AC/DC: 10…30 V AC/DC |
|---|
