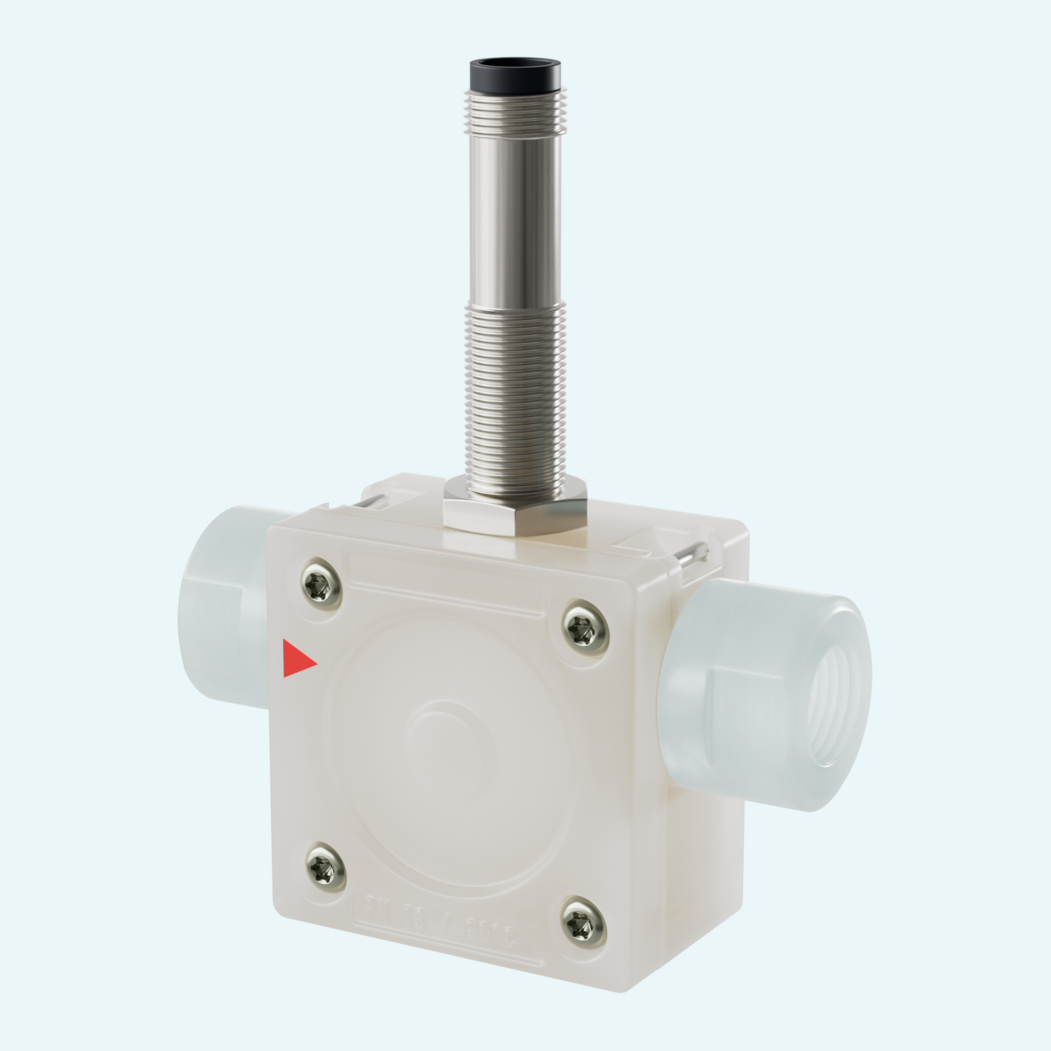

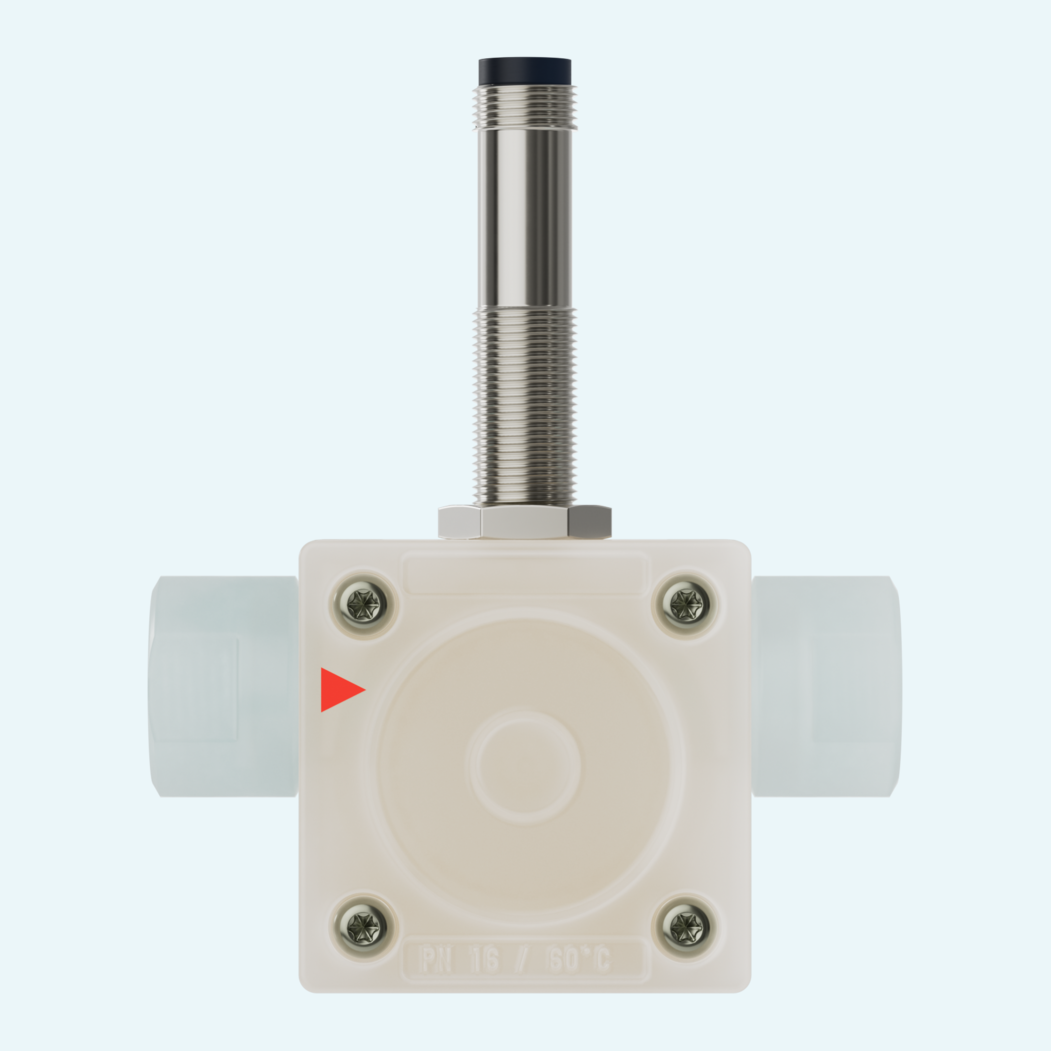

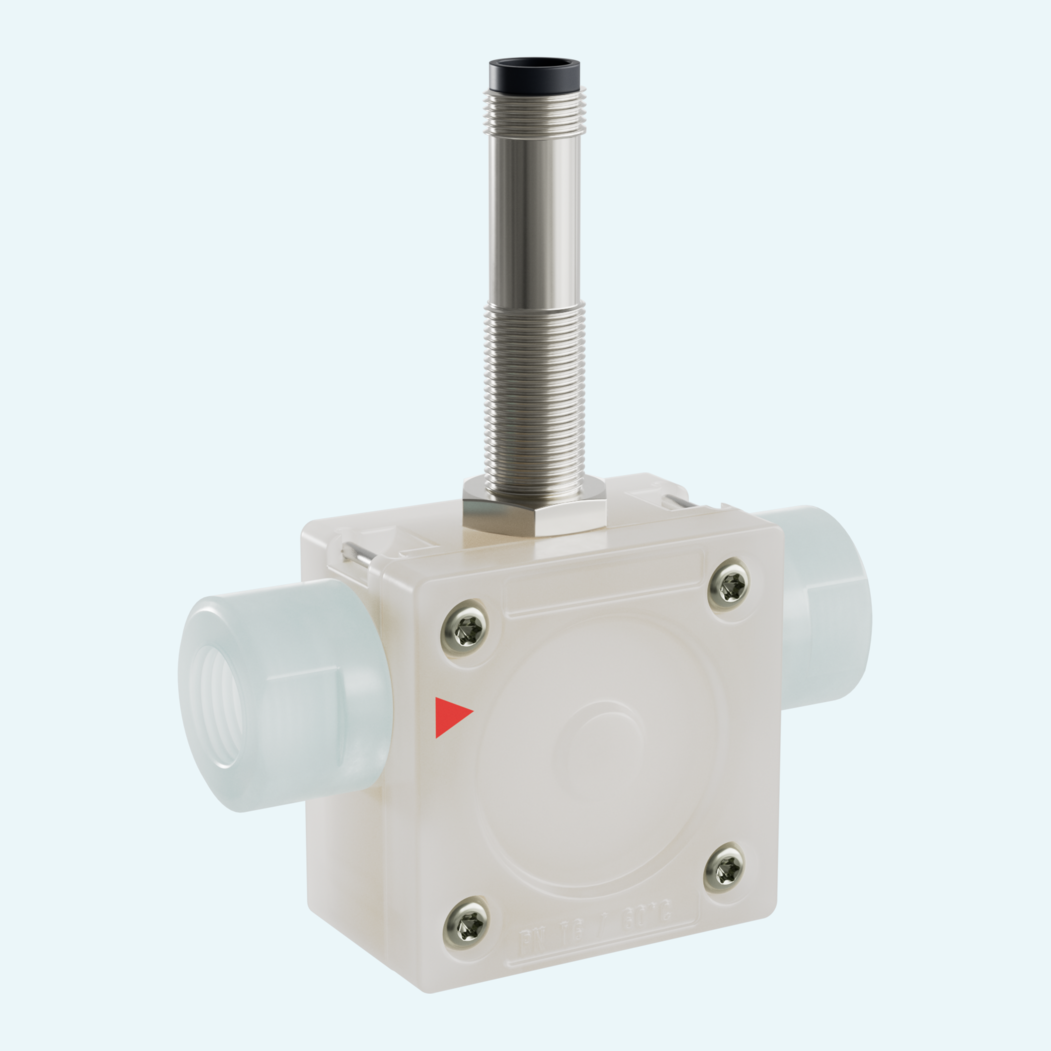

Uno spazio ridotto nella tubazione non dovrebbe rendere più difficile il monitoraggio della portata. Questo trasmettitore di portata a rotore misura il flusso dei liquidi senza necessità di tratti rettilinei in ingresso o in uscita, risultando particolarmente adatto per installazioni compatte, processi di riempimento e tratti di tubazione montati su macchina.
La girante rotante genera una velocità proporzionale al flusso, rilevata da un sensore di prossimità induttivo. Poiché il design non utilizza magneti e combina un asse in ceramica ZrO2-TZP con cuscinetti Iglidur X, garantisce un funzionamento affidabile e una lunga durata di servizio nel percorso del flusso. Le varianti coprono le grandezze DN 10 e DN 25 con campi di misura da 0,1...100,0 l/min H2O.
La messa in servizio resta pratica sul posto. Gli adattatori girevoli consentono un allineamento flessibile della tubazione, mentre le uscite PNP o NPN o.C., l'opzione NAMUR, il cavo da 2 m o le opzioni di connessione M12x1 semplificano l'integrazione nell'elettronica industriale. Il grado di protezione IP67 ne consente l'impiego in ambienti gravosi.
Il fluido in movimento aziona una girante. La velocità del rotore è proporzionale alla portata e viene rilevata da un sensore di prossimità induttivo.
Sono disponibili versioni con collegamento a filettatura femmina, filettatura maschio o portagomma. Altre filettature e collegamenti a compressione o a innesto sono disponibili su richiesta.
Adattatori girevoli consentono il montaggio dell'unità sulla tubazione. Gli adattatori possono essere separati dall'alloggiamento dopo aver rimosso le clip in acciaio inox.
Il sensore può essere installato in qualsiasi posizione. La posizione di montaggio preferita favorisce lo sfiato, con asse del rotore orizzontale e flusso orizzontale o verso l'alto.
Il sensore è disponibile con cavo da 2 m oppure con connettore rotondo M12x1 a 4 poli. È protetto contro il cortocircuito e l'inversione di polarità.
Su richiesta sono disponibili raccordi meccanici con valvola di non ritorno, filtro, limitatore di portata o esecuzione personalizzata per il cliente.
