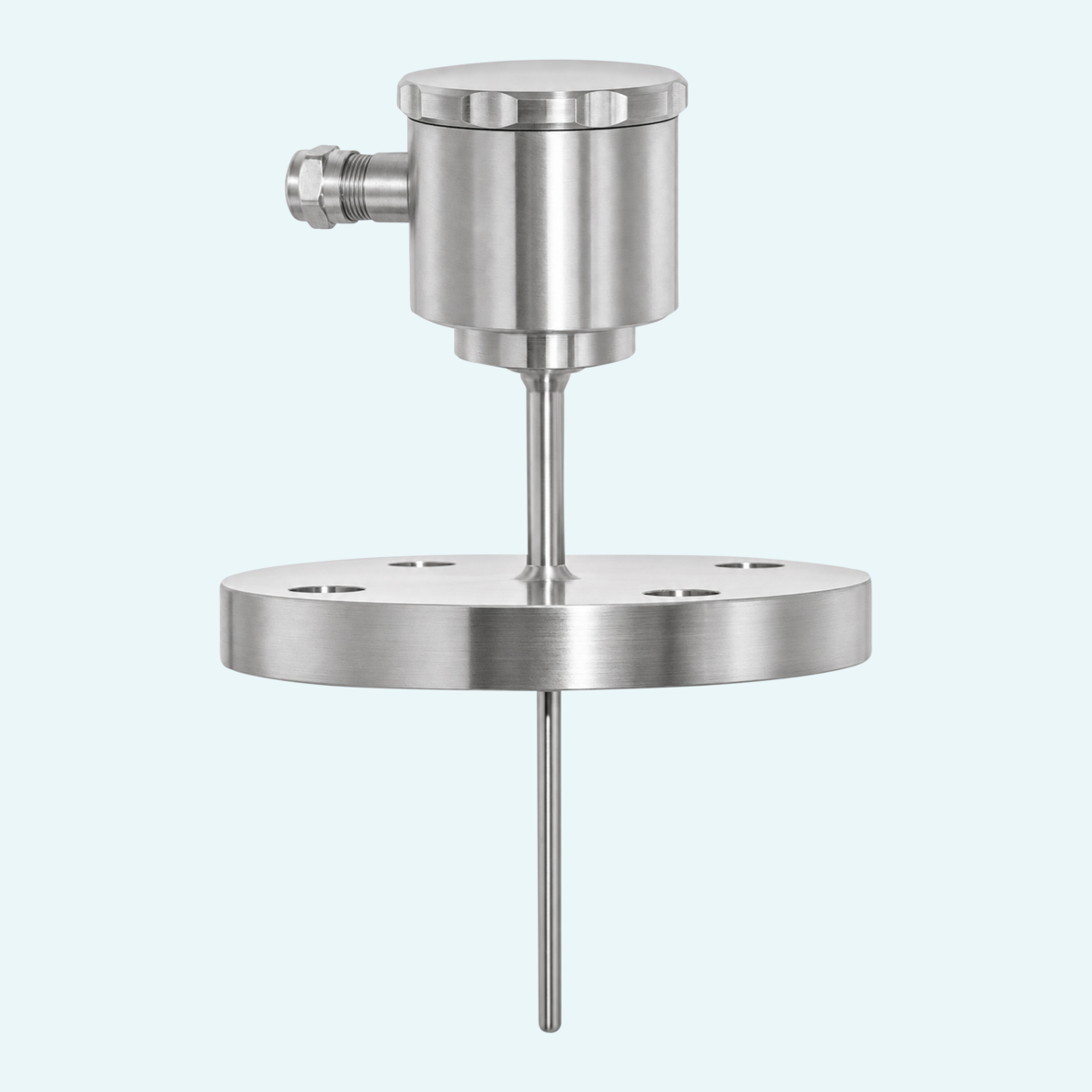

I fluidi acidi e alcalini pongono elevate esigenze a ogni componente a contatto con il processo. Questo termometro a resistenza è progettato per la misura della temperatura di processo laddove la resistenza chimica è determinante, con flange DIN rivestite in ETFE nei diametri DN25, DN40 o DN50 e materiali della sonda in acciaio inossidabile 1.4571.
L'elemento di resistenza al platino garantisce una misura della temperatura accurata e riproducibile nelle classi di tolleranza AA, A e B secondo la norma IEC 60751. Per la configurazione d'ordine PTZ, queste classi di accuratezza sono specificate fino a +180°C. Il riempimento in ossido di magnesio all'interno del tubo di protezione favorisce la trasmissione del calore e la protezione dalle vibrazioni, contribuendo a garantire letture stabili in corrispondenza della punta di misura.
Il prodotto può essere adattato a diversi punti di misura con versioni del sensore Pt100 o Pt1000, diametri di sonda multipli, varianti a punta ridotta, inserti di misura fissi o intercambiabili e collo di raccordo. Le opzioni di collegamento includono presa a morsetti, connettore M12 e interfacce per trasmettitore in testa per l'integrazione 4...20 mA, 0...10 V o PROFIBUS PA.
Il prodotto è disponibile con 1x Pt100 in collegamento a 2, 3 o 4 fili, 2x Pt100 in collegamento a 2 o 3 fili, 1x Pt1000 in collegamento a 3 fili e 3x Pt100 in collegamento a 2 fili.
Le opzioni di flangia includono flangia DIN DN25 PN40, DN40 PN40 e DN50 PN40 con rivestimento in ETFE. Versioni speciali, come rivestimenti speciali, sono disponibili su richiesta.
Le opzioni di sonda in 1.4571 sul lato di processo includono diametri di 6 mm, 8 mm, 10 mm e 12 mm, con versioni a punta ridotta disponibili per determinate dimensioni di sonda.
Il sensore può essere configurato con o senza collo di raccordo. La lunghezza standard del collo di raccordo è 100 mm, con lunghezze personalizzate disponibili.
I materiali e le esecuzioni della testa di collegamento includono PP, Delrin, alluminio, acciaio inossidabile, PTFE, alluminio a doppia dimensione e altre esecuzioni su richiesta.
L'inserto di misura può essere fisso o intercambiabile. La versione ad alta temperatura richiede un inserto di misura intercambiabile.
I tipi di collegamento includono presa a morsetti, estremità dei fili, connettore M12 a 5 poli, 2x presa a morsetti, 2x collegamento per trasmettitore in testa e interfacce per trasmettitore in testa.
