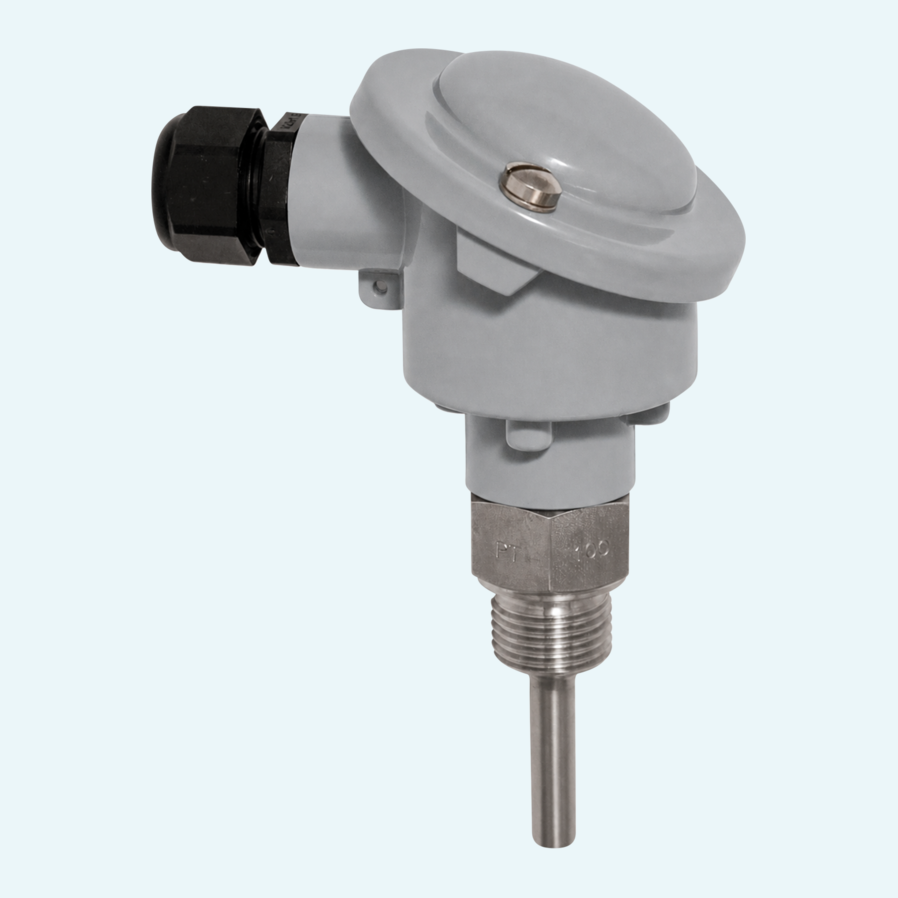

Una misura affidabile della temperatura inizia con un sensore adatto al processo, al punto di installazione e alla classe di accuratezza richiesta. I termometri a resistenza PTA utilizzano elementi di misura in platino standardizzati per la misura della temperatura di processo, con il Pt100 come configurazione principale e Pt1000 o altri elementi disponibili su richiesta.
Il tubo di protezione è realizzato in acciaio inossidabile senza saldatura 1.4571 e l'elemento sensibile è annegato in polvere di ossido di magnesio, che favorisce un buon trasferimento di calore e la protezione dalle vibrazioni. Le temperature di misura standard alla punta coprono -70°C...+300°C, con versioni ad alta temperatura per +500°C/+600°C e versioni a bassa temperatura disponibili su richiesta.
La famiglia offre agli ingegneri un'ampia libertà di configurazione: versioni 1x, 2x o 3x Pt100, circuiti a 2, 3 o 4 fili, classi di tolleranza AA, A e B secondo IEC 60751, teste di collegamento multiple, inserti di misura fissi o intercambiabili, e collegamenti opzionali a trasmettitore in testa per uscite 4...20 mA o 0...10 V.
Il sensore utilizza un elemento a resistenza di platino, principalmente Pt100, con Pt1000 e altri elementi disponibili su richiesta.
Le configurazioni comprendono 1x Pt100 a 2, 3 o 4 fili, 2x Pt100 a 2x 2 fili o 2x 3 fili, e 3x Pt100 a 3x 2 fili.
I tubi di protezione a contatto con il processo sono realizzati in acciaio inossidabile senza saldatura 1.4571, con materiali speciali disponibili su richiesta.

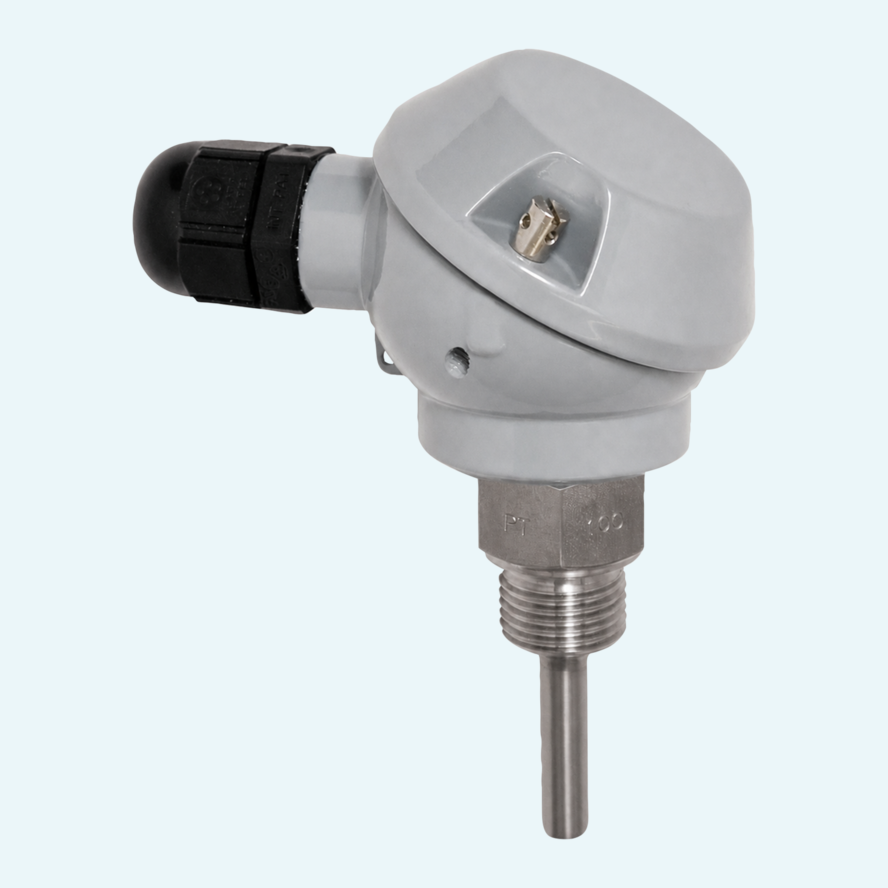

Le opzioni di collegamento comprendono teste in alluminio, plastica o acciaio inossidabile, cavi di collegamento fissi, sistemi a connettore Lemo e sistemi a connettore M12.
Le configurazioni standard comprendono filettature maschio, dado di raccordo e opzioni con flangia DIN. Altri attacchi di processo sono disponibili su richiesta.
La famiglia comprende inserti di misura fissi e inserti di misura intercambiabili. Gli inserti intercambiabili sono obbligatori per le versioni ad alta temperatura.
I tipi di collegamento sono disponibili per il montaggio con trasmettitore in testa, trasmettitori a valore fisso 4...20 mA o 0...10 V, trasmettitori programmabili via software e interfaccia PROFIBUS PA.
