I segnali resistivi e potenziometrici provenienti da aree pericolose necessitano di una separazione sicura prima di raggiungere il sistema di controllo. PMT50Ex-2 acquisisce ingressi resistivi e potenziometrici a sicurezza intrinseca e li converte in segnali di uscita isolati galvanicamente 0/4...20 mA o 0/2...10 V DC.
Il dispositivo supporta la misura resistiva da 0...20 kΩ e la misura potenziometrica da 1 kΩ a 100 kΩ. Il campo di misura programmabile, 32 punti base per la linearizzazione o la trasformazione della caratteristica di uscita, oltre alle funzioni Teach In e simulatore, aiutano ad adattare il comportamento non lineare del sensore al valore di processo.
Il rilevamento automatico di rottura linea nel circuito di misura migliora la visibilità dei guasti, con comportamento programmabile dell'uscita analogica a 0 mA, < 3,6 mA o >21,5 mA. L'omologazione ATEX TÜV 08 ATEX 554329, il display LCD grafico e gli allarmi a relè opzionali lo rendono un'interfaccia da quadro efficace per le applicazioni di misura in ambito Ex.
PMT50Ex-2 fornisce circuiti di ingresso a sicurezza intrinseca per segnali resistivi e potenziometrici, con marcatura ATEX II (1) G [Ex ia] IIC/IIB o II (1) D [Ex iaD].

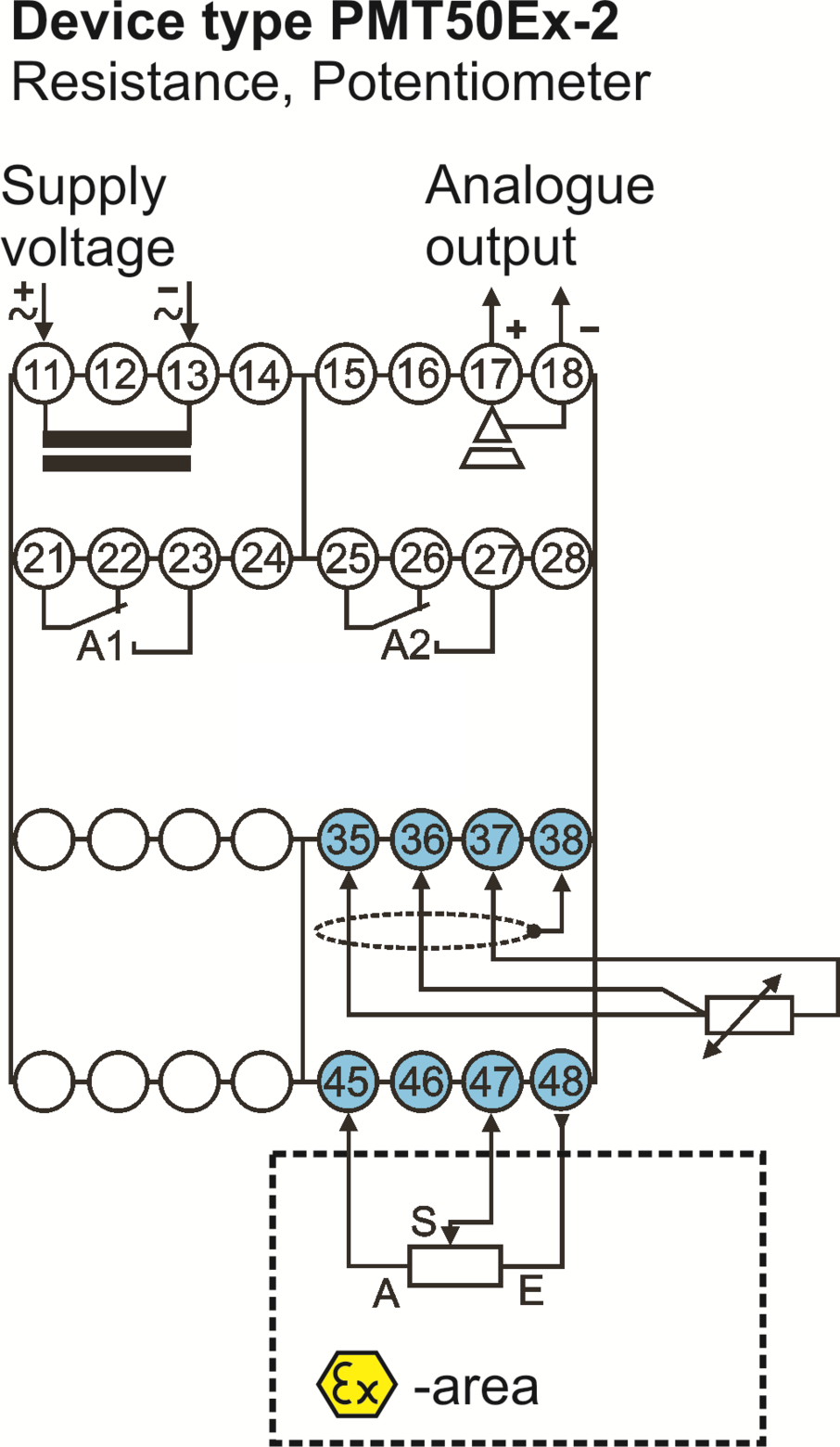

L'ingresso resistivo copre 0...20 kΩ tramite i morsetti 35, 36, 37 e 38. Nel circuito di misura è disponibile il controllo di rottura linea.
L'ingresso potenziometrico copre 1 kΩ...100 kΩ tramite i morsetti 45, 47 e 48. L'accuratezza di base è <0,2 %, ±1 cifra
L'uscita analogica isolata galvanicamente fornisce 0/4...20 mA con carico ≤500 Ω oppure 0/2...10 V con carico >500 Ω, con commutazione automatica in funzione del carico
Sono disponibili fino a 2 uscite di allarme a relè SPDT A1 e A2. I contatti di allarme possono essere configurati per un comportamento di commutazione minimo o massimo

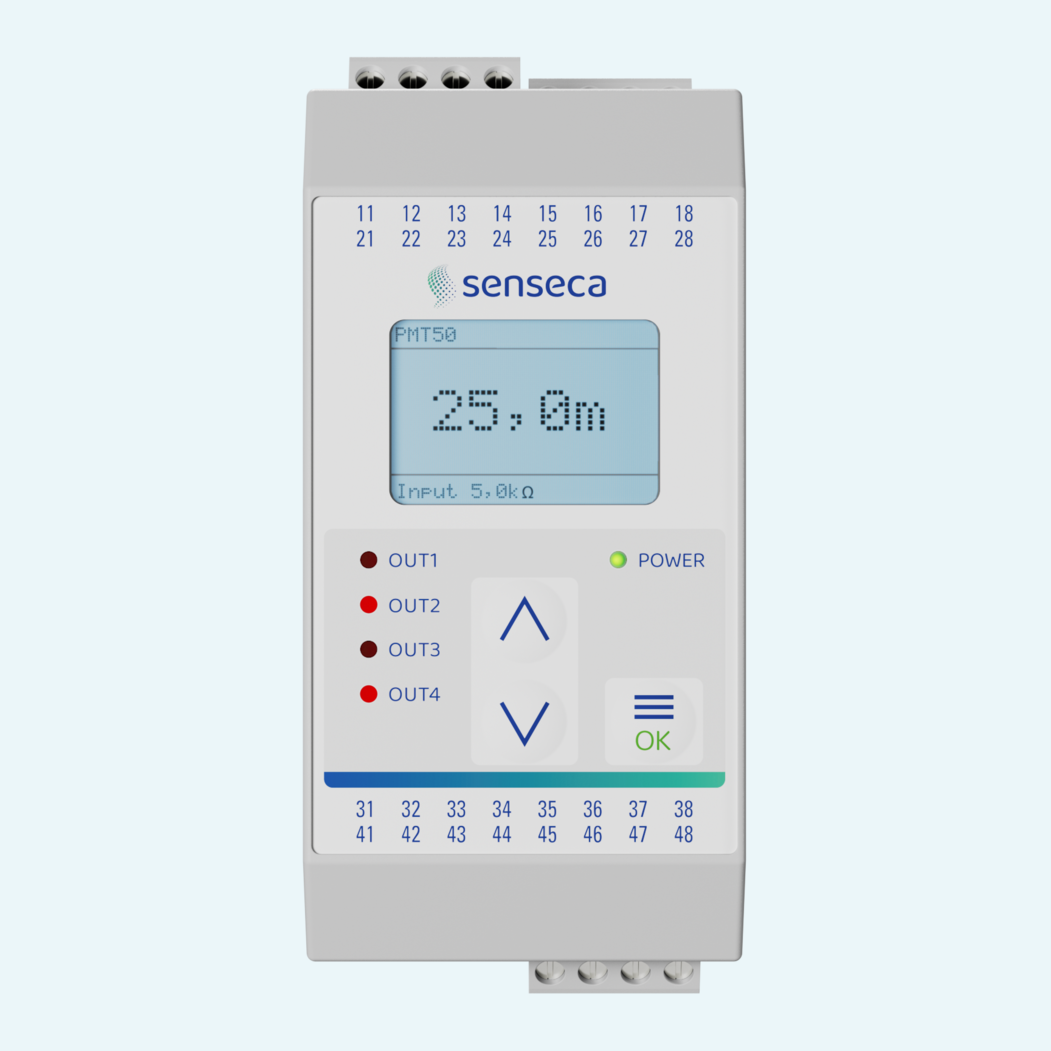

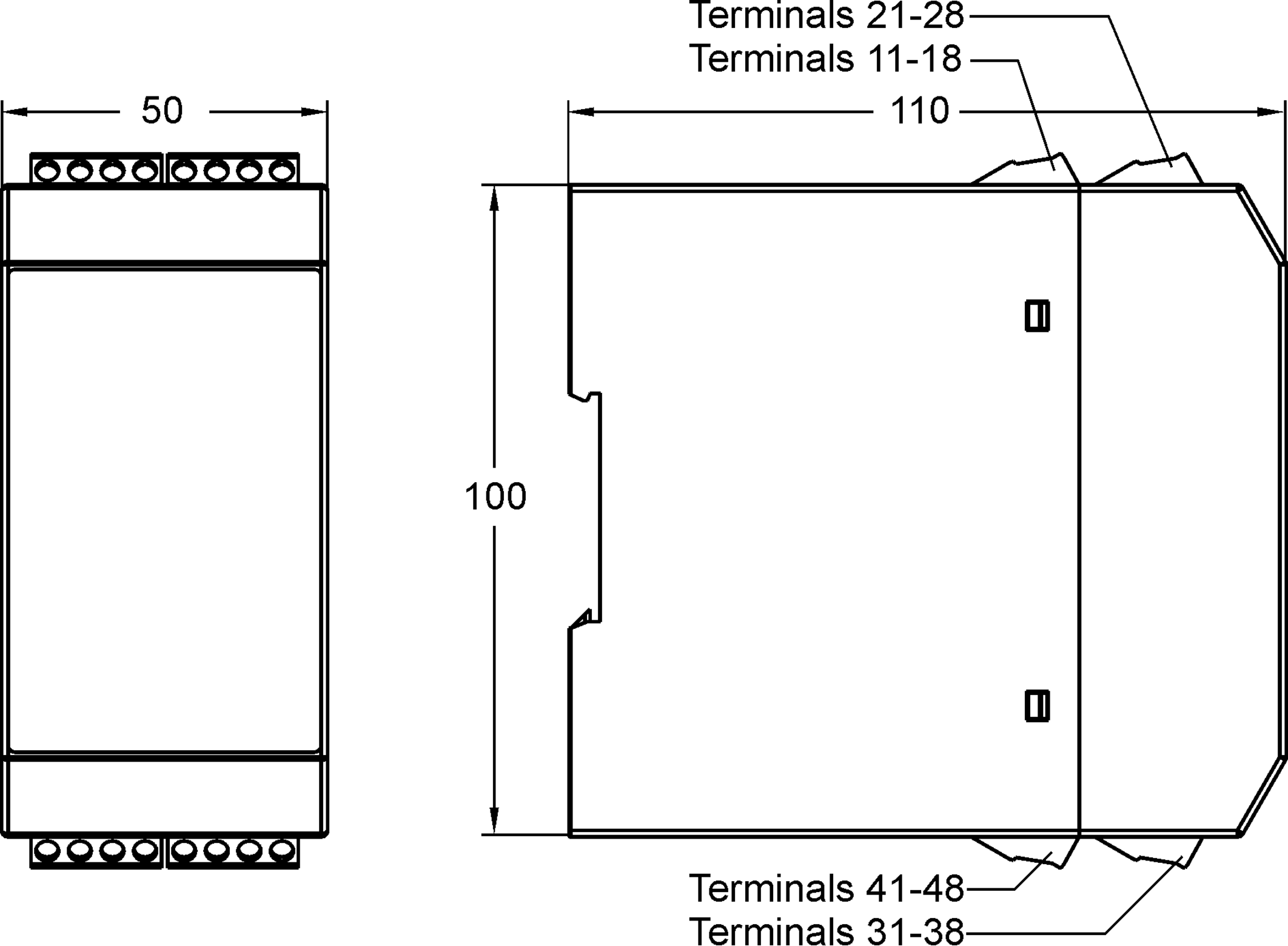

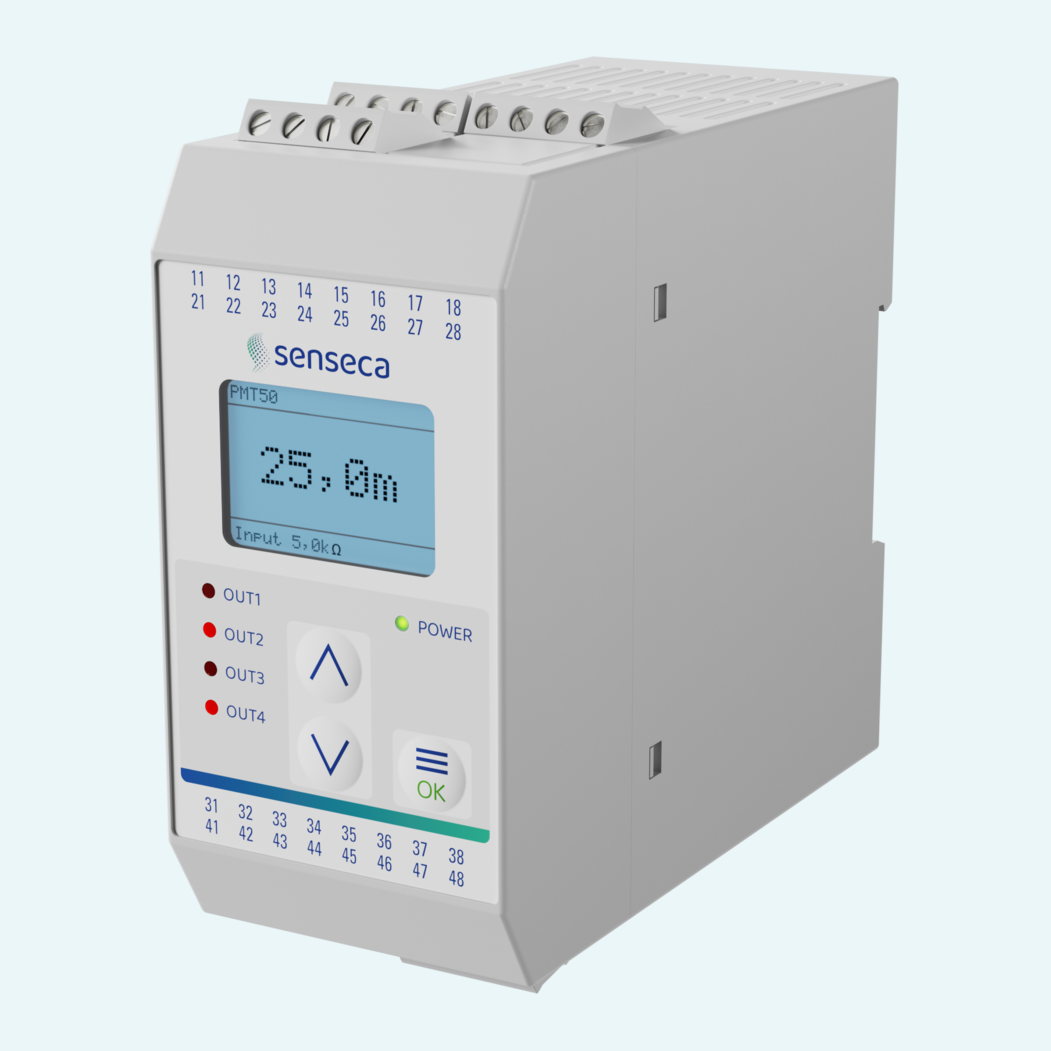

Un display LCD grafico da 128 x 64 pixel con retroilluminazione bianca supporta la configurazione. La custodia in PA 6.6 si monta su guide TS35 e offre grado di protezione IP30 del contenitore con morsetti IP20.
