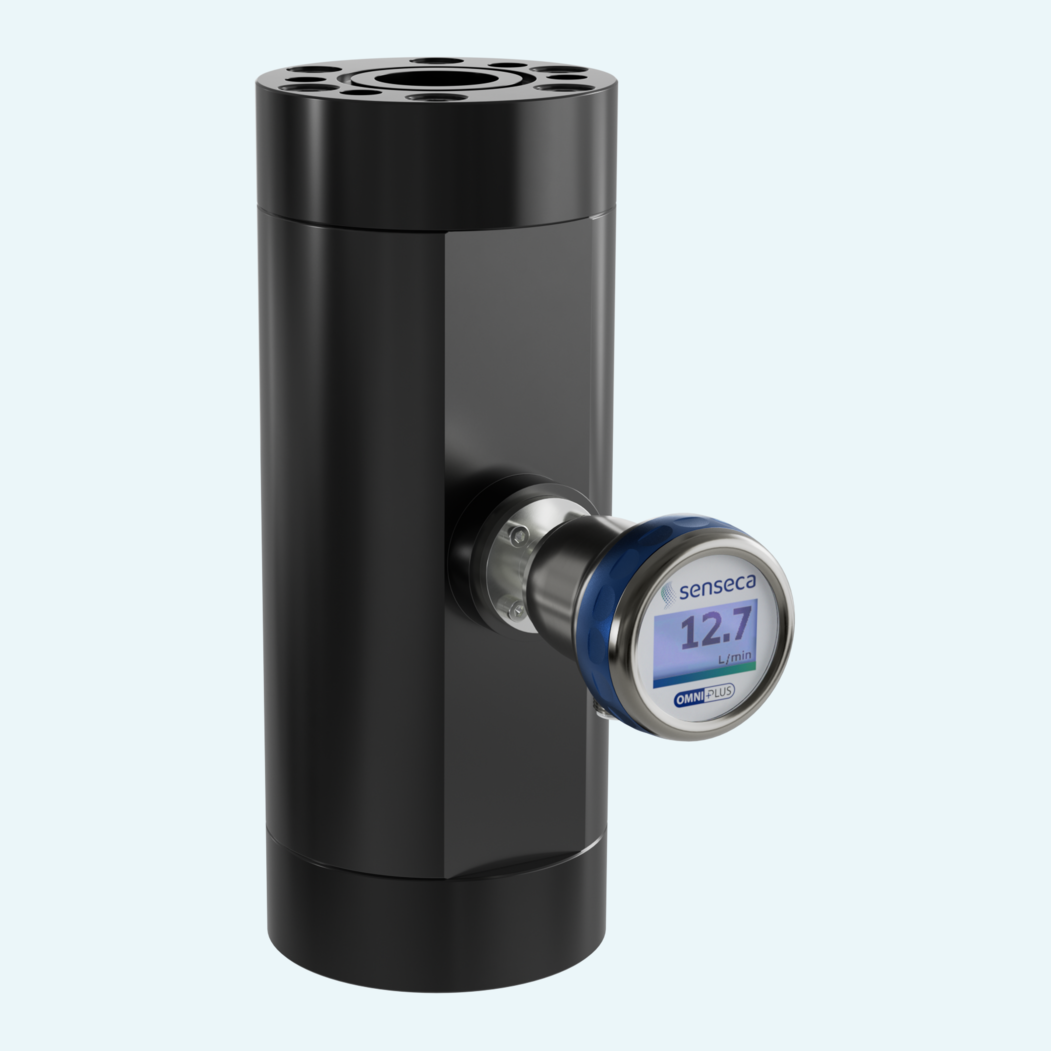

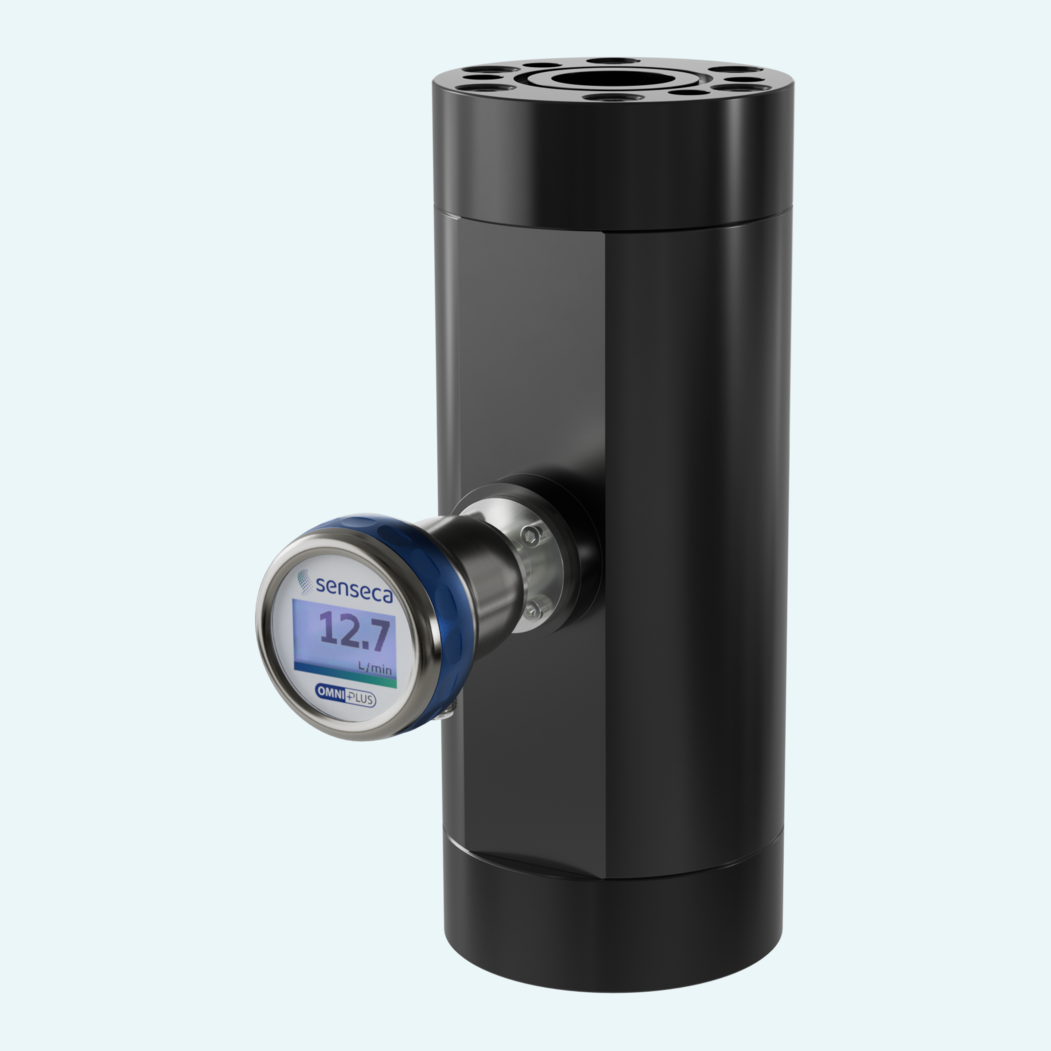

L'olio viscoso può essere difficile da monitorare con affidabilità quando la viscosità varia al variare delle condizioni di esercizio. Questo trasmettitore di portata a vite utilizza un principio volumetrico a vite per oli e altri fluidi lubrificanti non aggressivi, misurando 1,4...1500 l/min con una bassa dipendenza dalla viscosità e un'idoneità fino a 40.000 mm²/s (cSt).

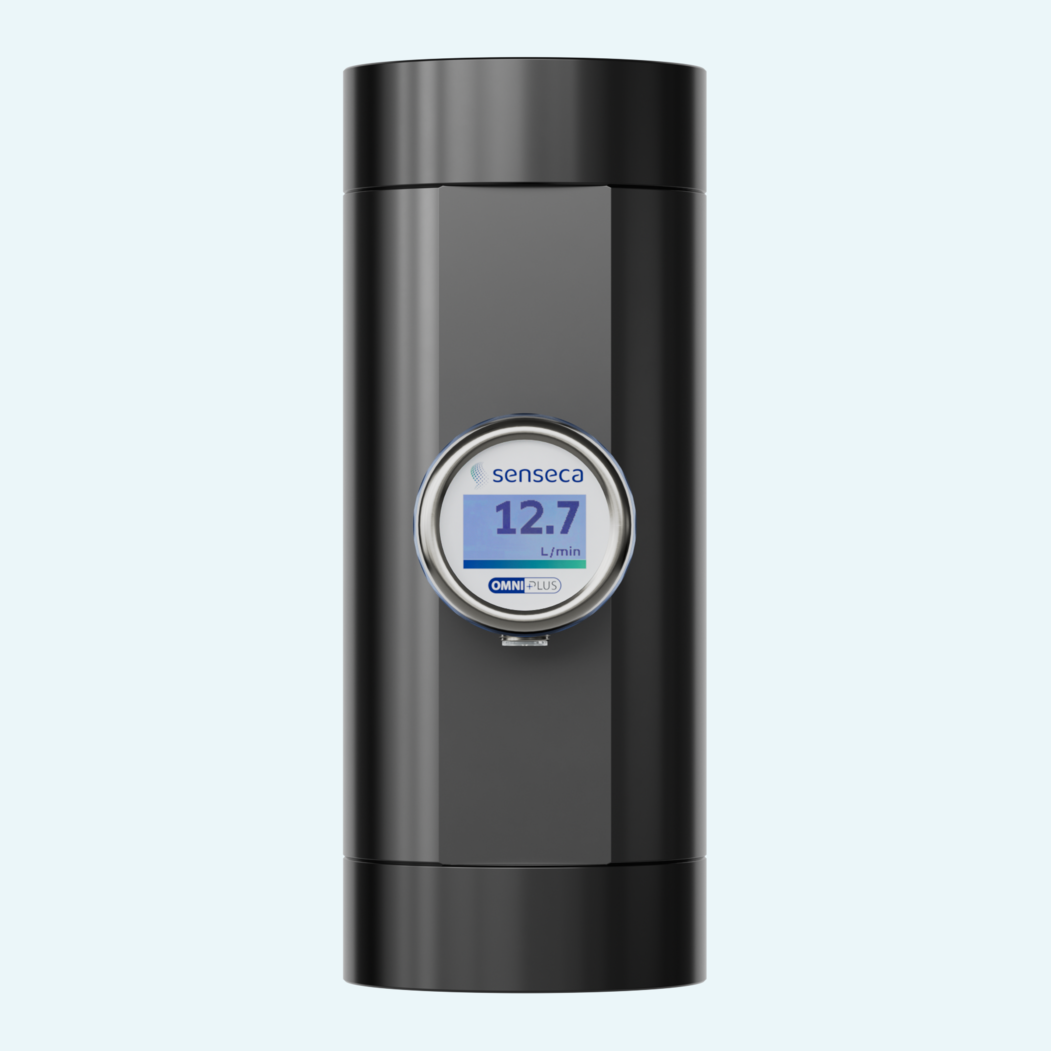

Il dispositivo fornisce agli operatori informazioni locali chiare e segnali di controllo utilizzabili in un'unica unità. Un display LCD grafico da 1,2 pollici mostra la direzione di flusso, mentre il totalizzatore conta in avanti o all'indietro a seconda di tale direzione. L'elettronica integrata fornisce IO-Link, uscite analogiche selezionabili e due uscite a transistor configurabili per funzioni di finecorsa, impulso, frequenza o contatore a preselezione.
Progettata per le tubazioni industriali, la famiglia copre DN 25...DN 50 con filettature interne G 1...G 2. Il grado di protezione IP65 / IP67, la temperatura del fluido di -20...+85 °C e le classi di pressione PN160 o PN350, a seconda del materiale dei collegamenti e della versione della flangia, supportano l'impiego in applicazioni impegnative di monitoraggio della portata dell'olio.
Due viti di misura ingrananti tra loro ruotano insieme al fluido in movimento. Un sensore esterno rileva i fianchi delle viti e genera un segnale in frequenza proporzionale alla portata.
La camera di flusso non contiene magneti. Un impulso corrisponde a un volume di misura definito.
L'elettronica rileva la direzione di flusso e la utilizza per controllare il totalizzatore integrato, che conta in modo additivo o sottrattivo.
L'elettronica fornisce uscite analogiche selezionabili e due uscite a transistor push-pull per funzioni di finecorsa, frequenza, impulso o contatore a preselezione.
Sono disponibili versioni con filettature interne G 1...G 2. Le flange SAE sono disponibili come accessori per l'installazione in tubazione.
Il corpo è in alluminio; i collegamenti sono in alluminio o, in opzione, in acciaio. Le parti a contatto con il fluido comprendono viti di misura in acciaio e guarnizioni in FKM.
