I liquidi a bassa viscosità richiedono una misurazione della portata rapida e affidabile, senza inutile complessità meccanica nel percorso di flusso. Questa famiglia di trasmettitori misura acqua e altri liquidi a bassa viscosità da 1,8 ... 1133 l/min, con campi di misura specificati per fluidi da 1 ... 5 mm²/s.
Il principio a turbina collega direttamente la velocità di rotazione del rotore alla portata. Un sensore Hall polarizzato rileva il rotore dall'esterno della camera di flusso, senza magneti nel percorso di flusso. Un'accuratezza dell'1 % del fondo scala, una resistenza alla pressione PN 250 e una perdita di carico massima di 0,9 bar a Qmax garantiscono un impiego affidabile in sistemi industriali impegnativi.
L'integrazione viene gestita tramite un'uscita analogica configurabile, due uscite di commutazione e IO-Link V1.1. Il display LCD grafico fornisce letture locali e indicazione degli allarmi, mentre le parti a contatto con il fluido in acciaio inossidabile e il grado di protezione IP65/IP67 rendono la famiglia adatta ad applicazioni di processo e automazione robuste.
Il trasmettitore utilizza una turbina azionata dal fluido in movimento. La velocità di rotazione del rotore è lineare rispetto alla portata e viene rilevata da un sensore Hall polarizzato posto all'esterno della camera di flusso.
La famiglia di prodotti copre DN15 ... DN50 con campi di misura da 1,8 ... 18 l/min fino a 113,3 ... 1133 l/min per fluidi da 1 ... 5 mm²/s.
I dispositivi utilizzano filettature esterne da G 1/2 B a G 2 B, a seconda della dimensione nominale e del campo di misura.
L'uscita analogica può essere configurata in corrente o in tensione, tra cui 4 ... 20 mA, 0 ... 20 mA, 0 ... 10 V, 2 ... 10 V, 0 ... 5 V, 1 ... 5 V e 0,5 ... 4,5 V.
Due uscite a transistor push-pull possono essere impostate come interruttori di soglia, uscite in frequenza, uscite a impulsi o uscite per il contatore preimpostato.
Il dispositivo supporta IO-Link V1.1 con trasmissione COM2, modalità SIO, parametrizzazione a blocchi e memorizzazione dati.

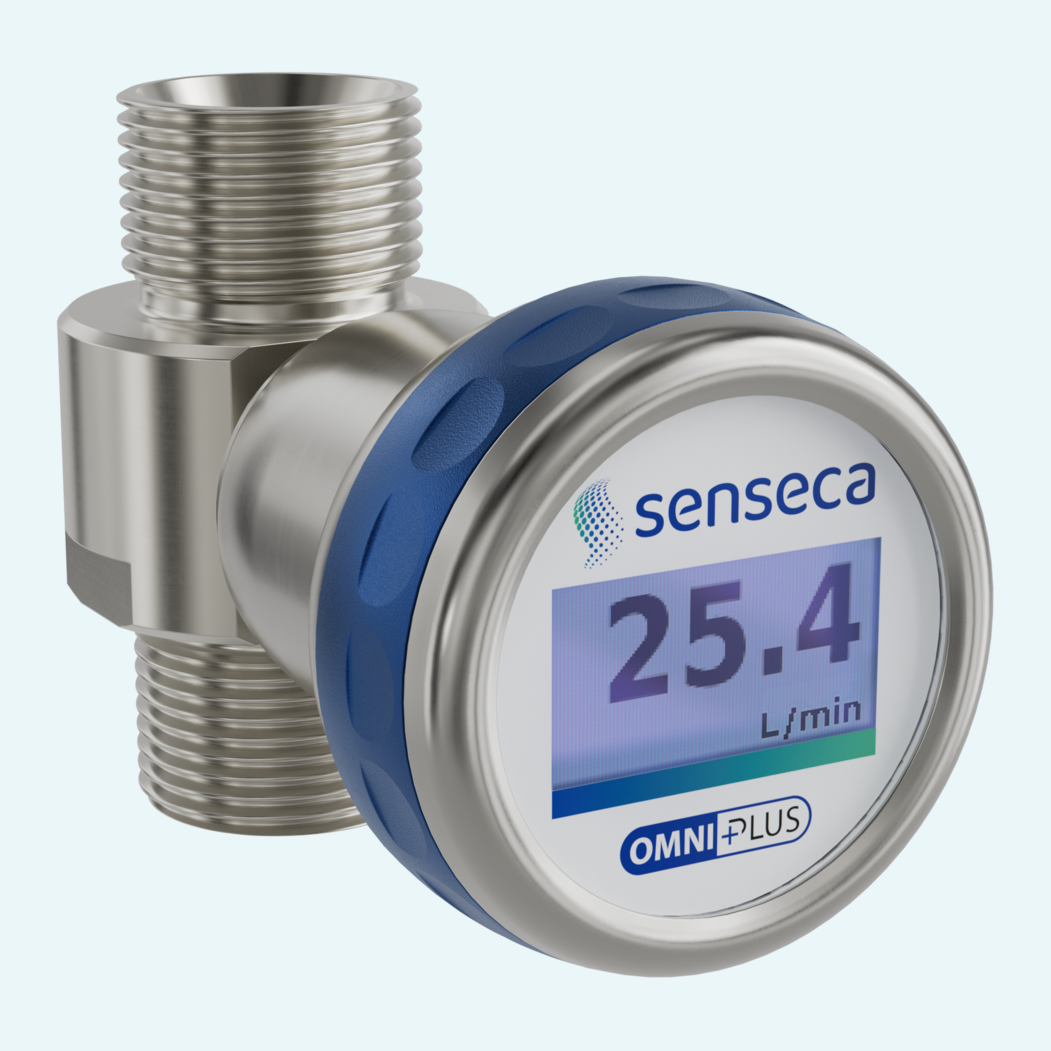

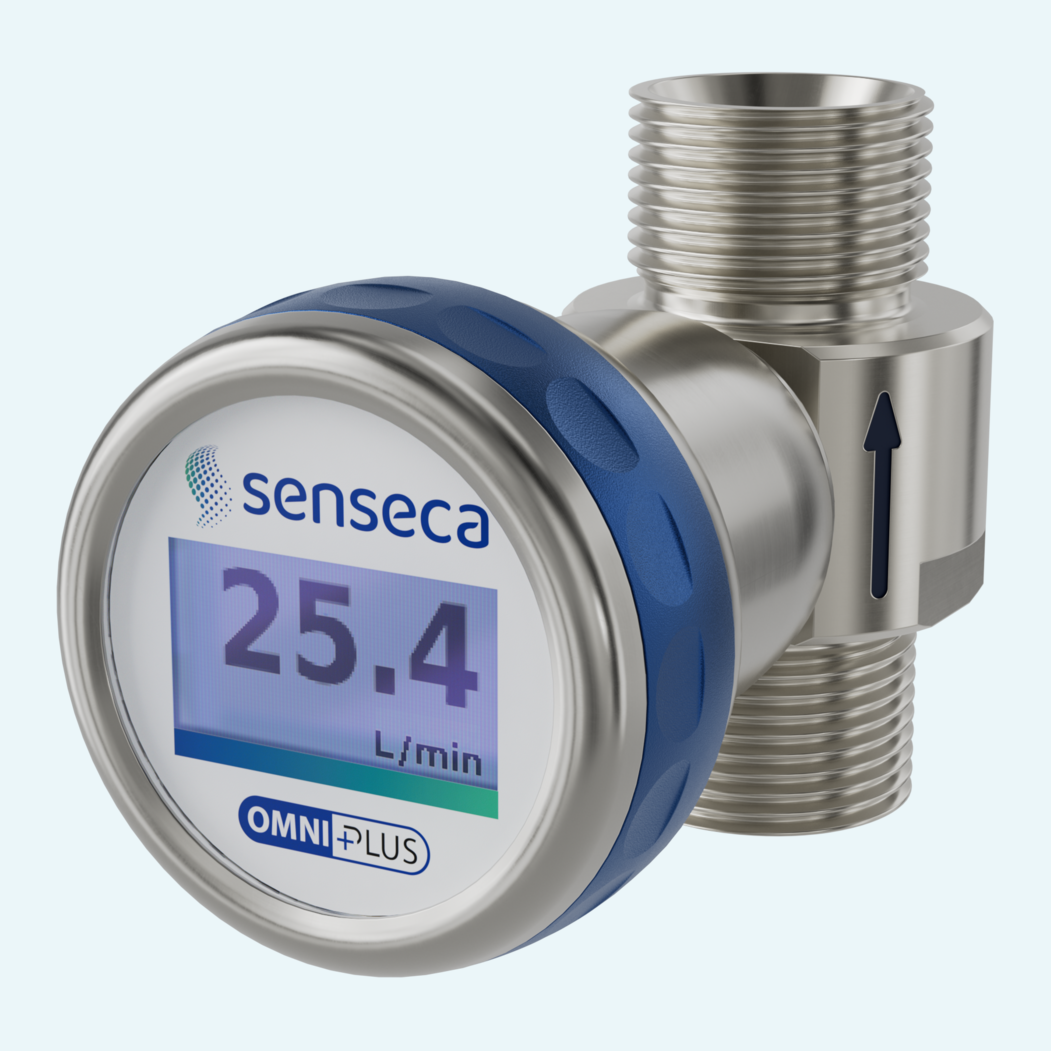

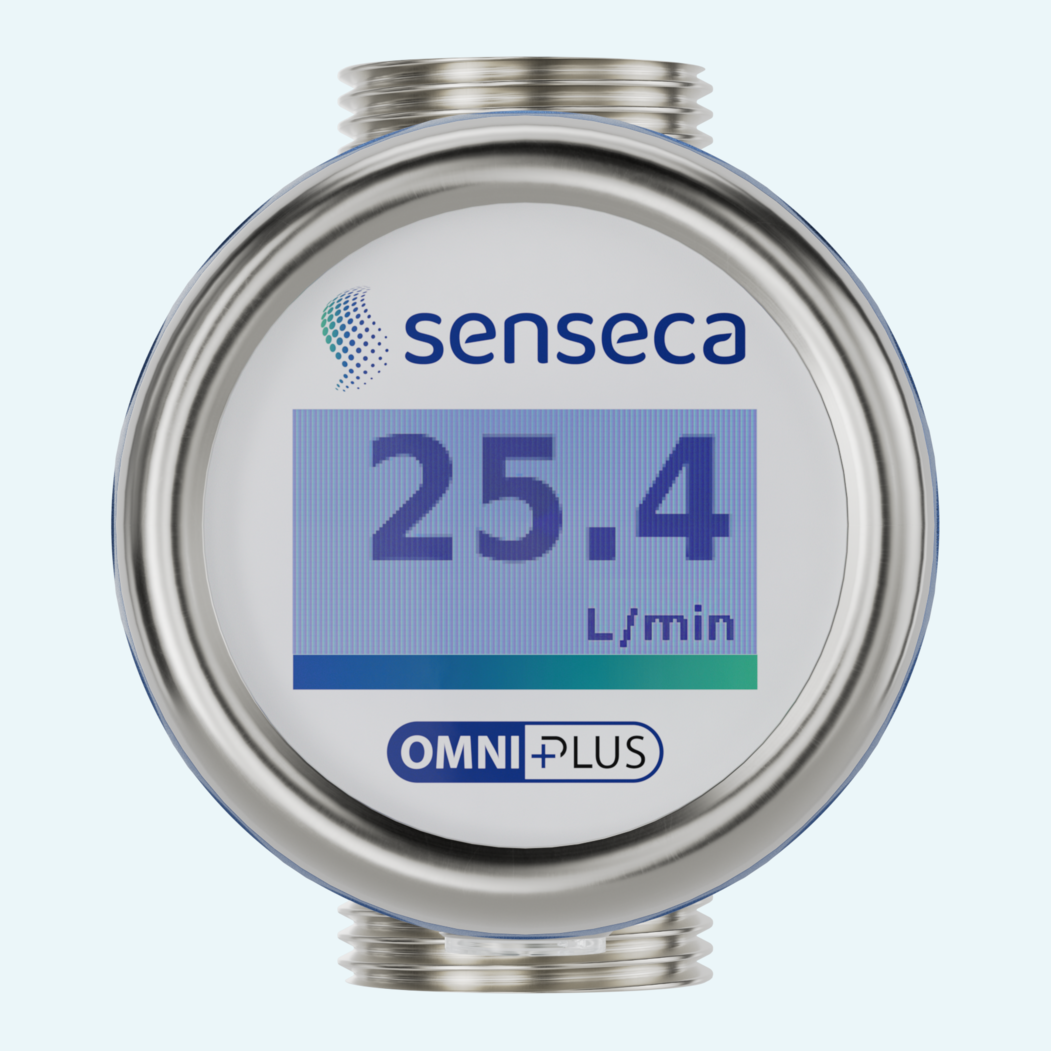

Il display LCD grafico da 1,2 pollici ha una risoluzione di 128 x 64 pixel e utilizza una retroilluminazione bianca in funzionamento normale e rossa per i messaggi di allarme.
Le parti a contatto con il fluido comprendono un alloggiamento in acciaio inossidabile AISI 316, una turbina in acciaio inossidabile AISI 430 e cuscinetti in carburo di tungsteno.
