I trasmettitori di portata della serie OMNIPLUS-HD1 funzionano secondo il principio del pistone supportato da molla. Un pistone dotato di magnete viene deviato dal fluido in movimento contro la forza di una molla. La deviazione è una misura della portata. La posizione del corpo flottante viene rilevata all'esterno della camera di flusso tramite sensori a campo magnetico.
Il trasmettitore misura la portata utilizzando un principio ad area variabile supportato da molla, con la posizione del galleggiante rilevata da sensori a campo magnetico esterni alla camera di flusso.
La famiglia comprende diametri nominali da DN 8 a DN 25 con campi di misura da 0,1 ... 1 l/min a 8,0 ... 80 l/min per acqua.
I dispositivi utilizzano filettature femmina da G 1/4 a G 1, con ulteriori tipi di collegamento disponibili su richiesta.
L'uscita analogica può essere configurata come 4 ... 20 mA, 0 ... 20 mA, 0 ... 10 V, 2 ... 10 V, 0 ... 5 V, 1 ... 5 V o 0,5 ... 4,5 V.
Il dispositivo supporta IO-Link V1.1 con trasmissione COM2, modalità SIO, parametrizzazione a blocchi e memorizzazione dei dati.

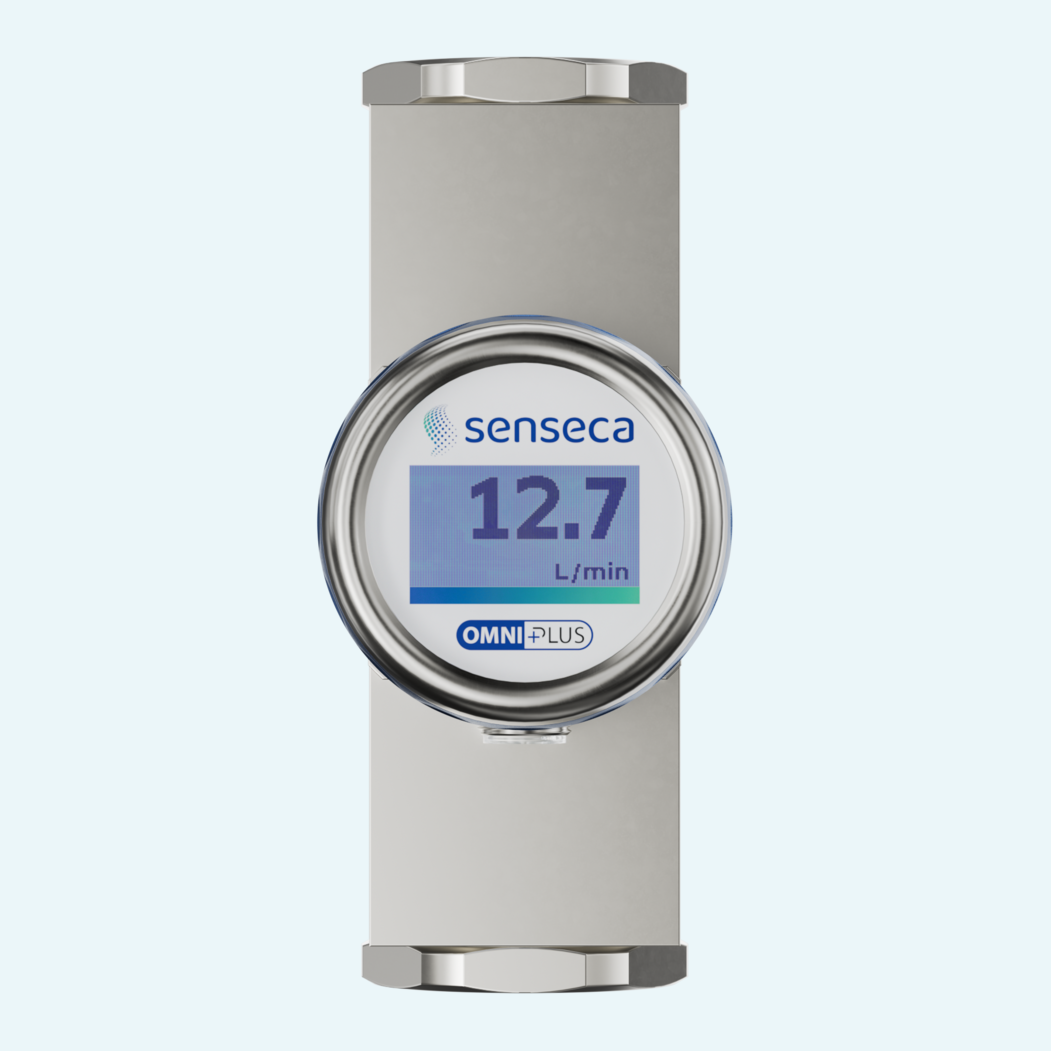

Un display LCD grafico da 1,2 pollici mostra i valori misurati e gli stati di allarme, con retroilluminazione bianca e retroilluminazione rossa per i messaggi di allarme.

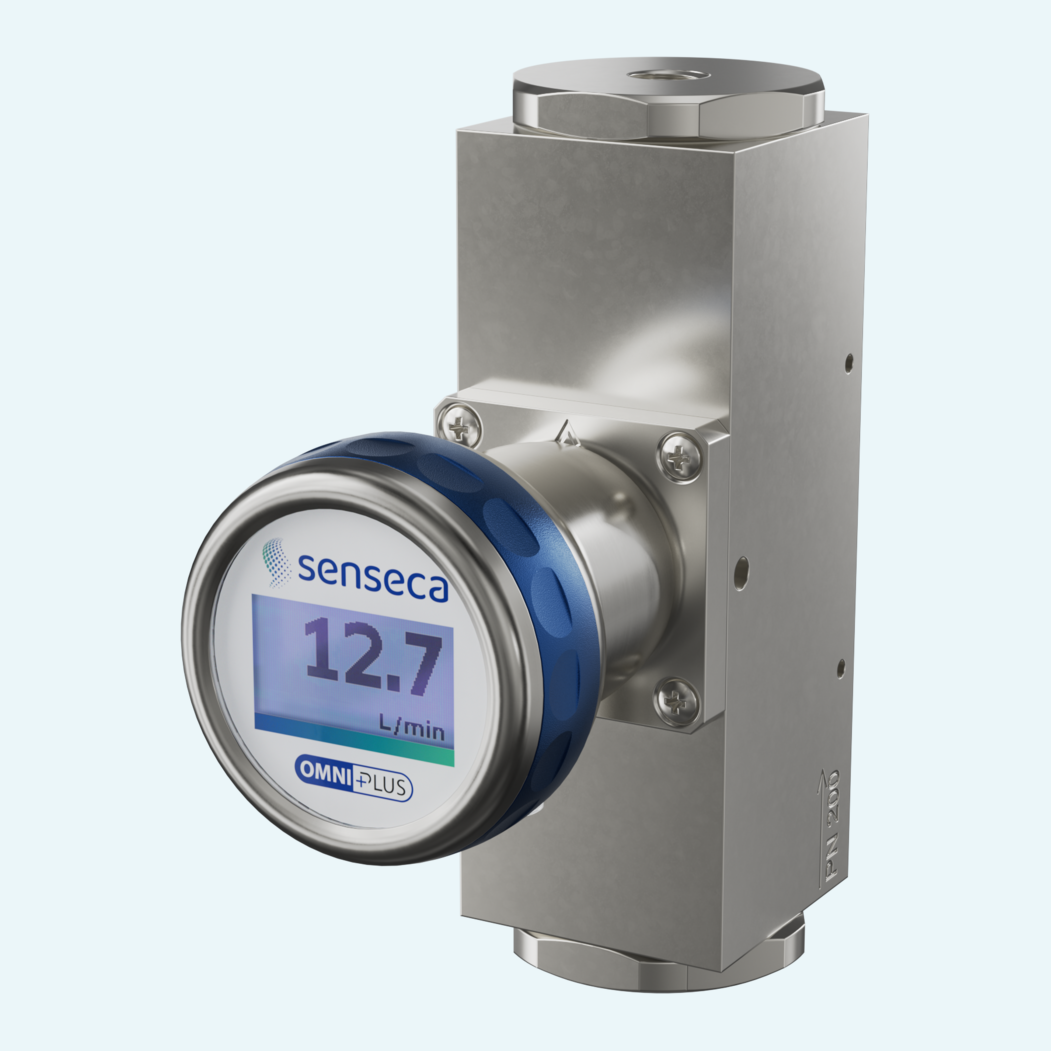

La famiglia di prodotti è disponibile nelle versioni in ottone o acciaio inossidabile e offre un grado di protezione IP65/IP67 per l'uso industriale.
