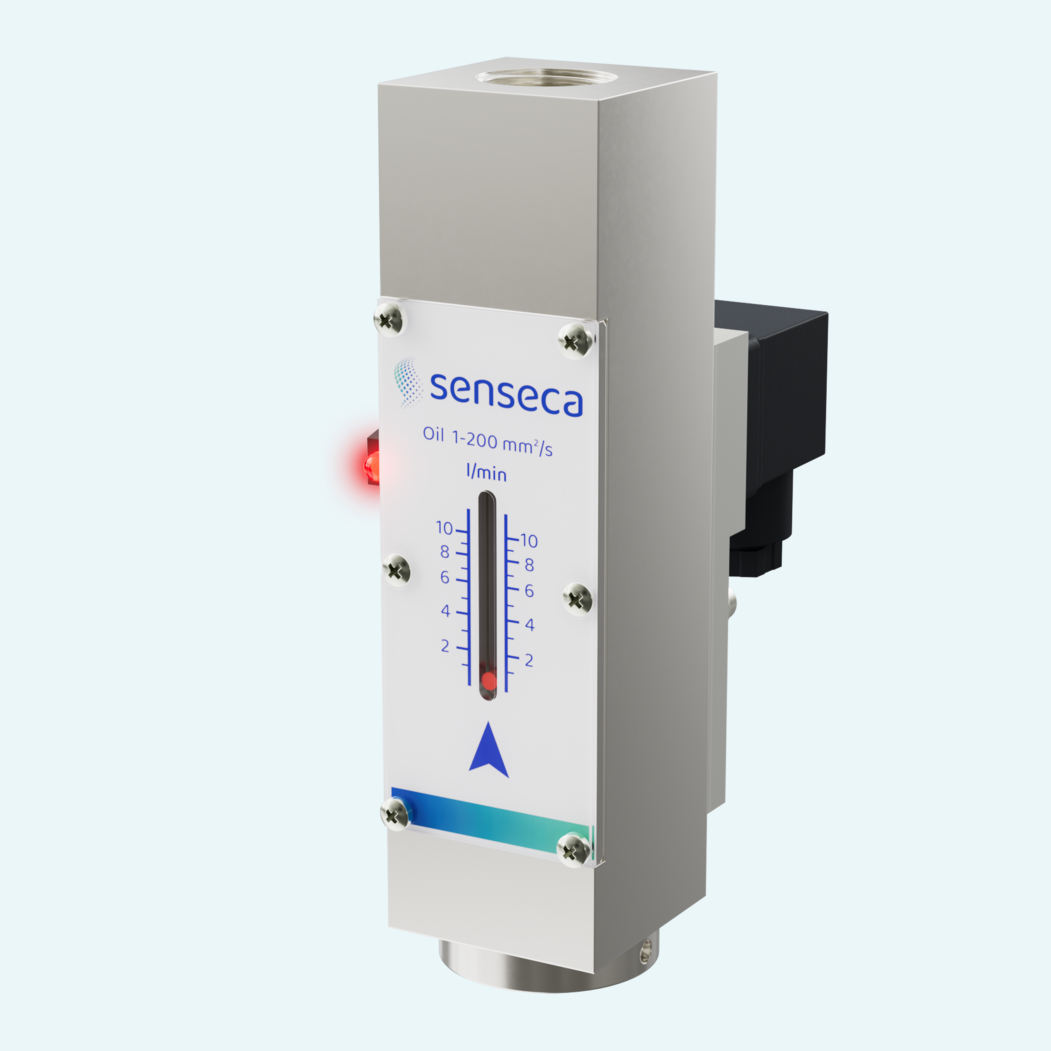

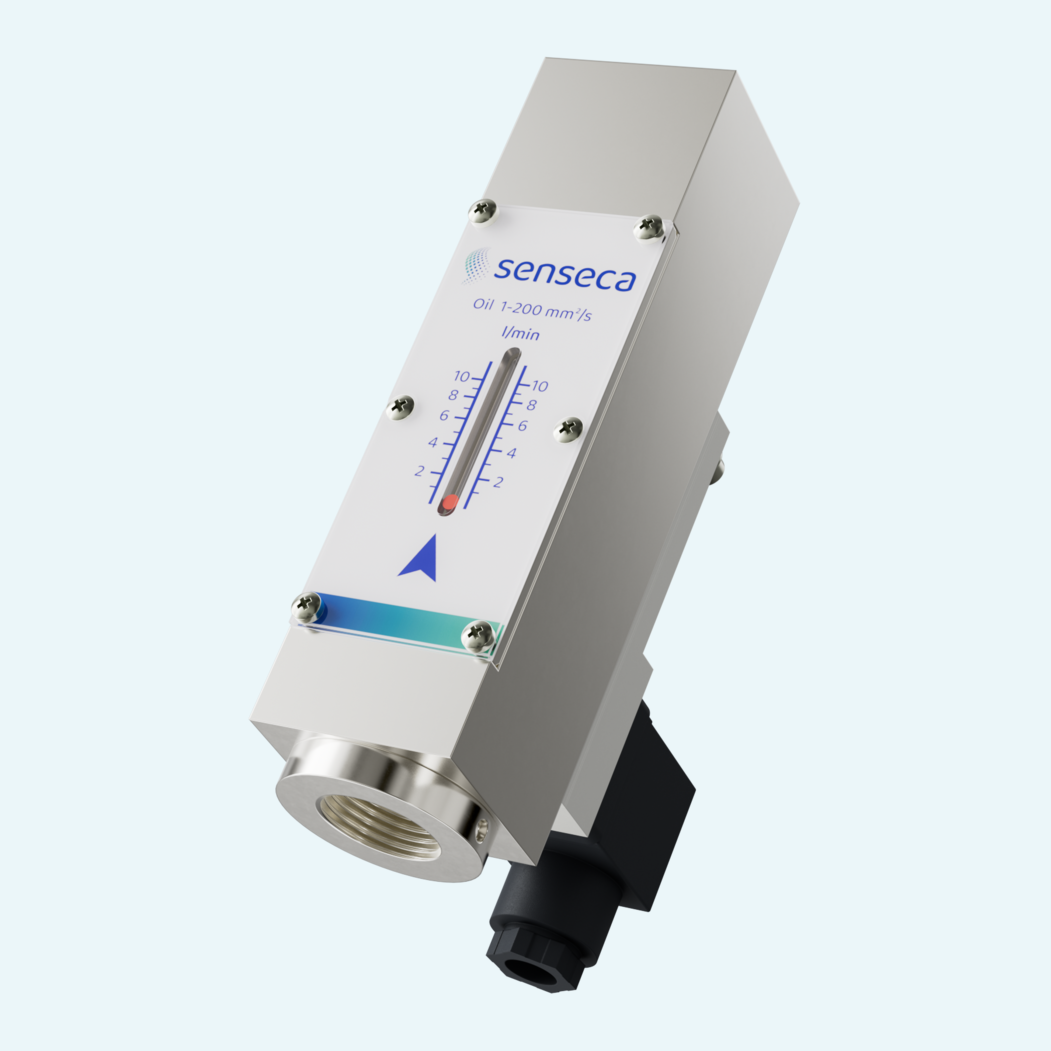

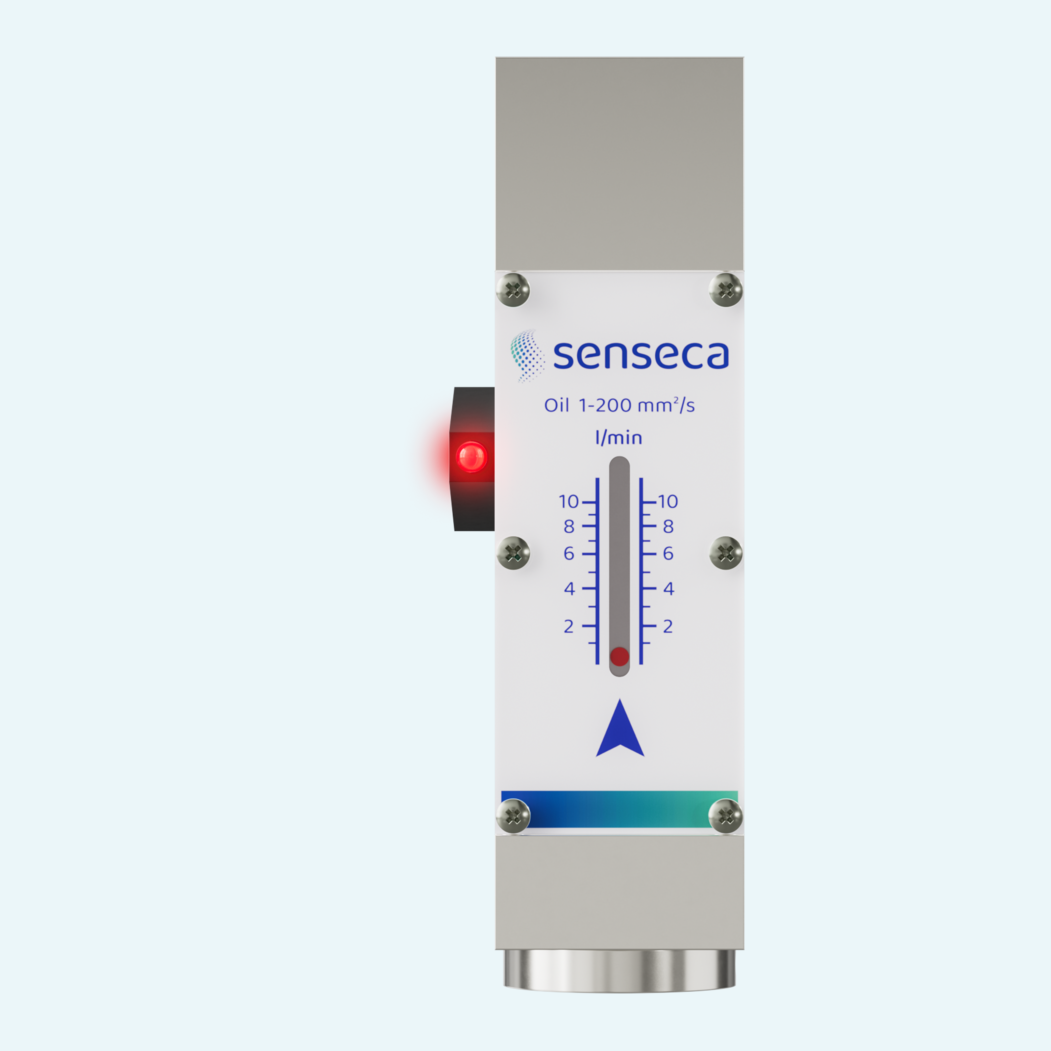

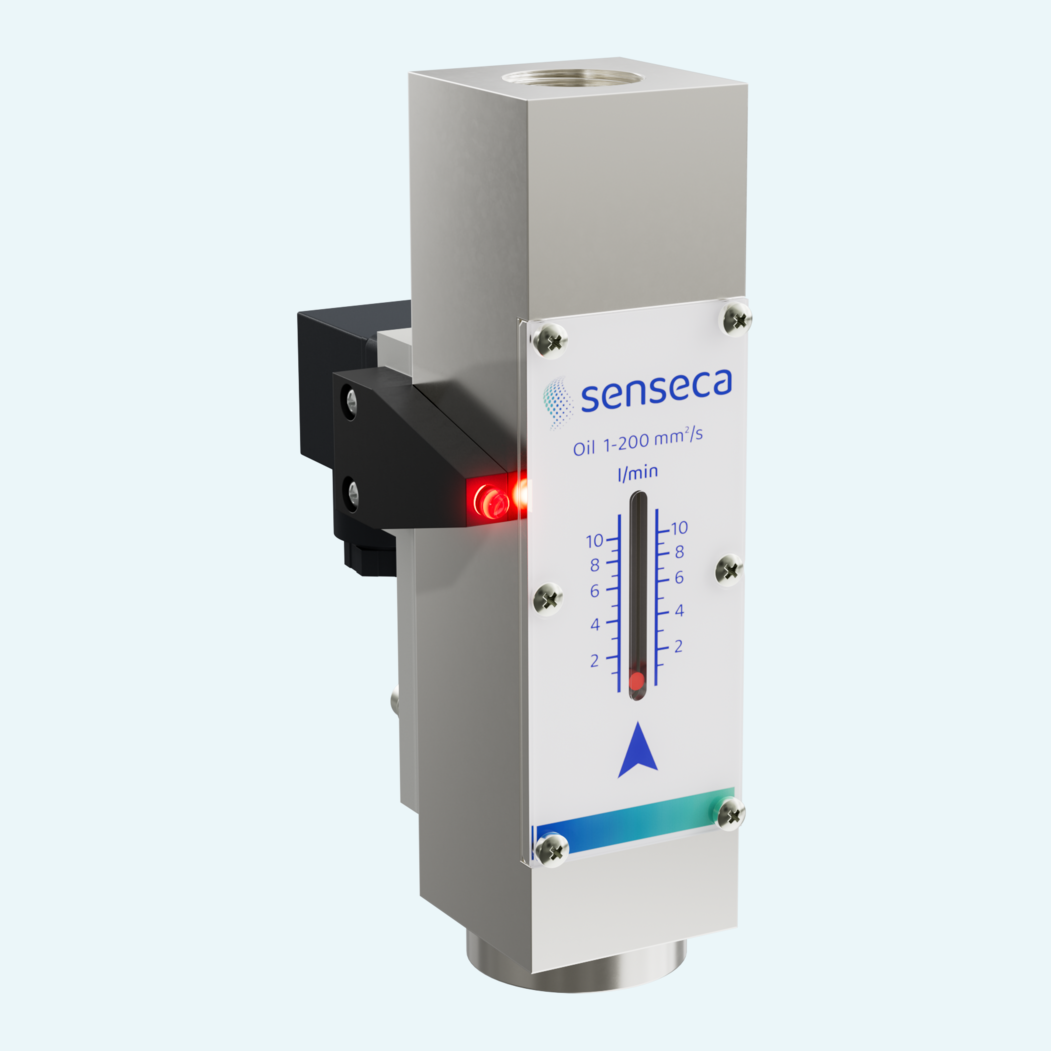

Un monitoraggio affidabile del flusso in loco inizia con un'indicazione chiara che resta protetta dal fluido. Questo indicatore di flusso meccanico utilizza un pistone supportato da molla per i fluidi liquidi e trasferisce il valore misurato mediante accoppiamento magnetico a un anello indicatore, mantenendo l'indicazione separata dalla sezione idraulica.
La famiglia supporta applicazioni con acqua con le versioni NJ e applicazioni con olio con le versioni NJV stabilizzate per una viscosità di 30...200 mm²/s. I campi di misura coprono 2...80 l/min, con dimensioni nominali DN 8...25 e attacchi filettati femmina da G 1/4 a G 1. La struttura in ottone e la resistenza alla pressione PN 100 rendono i dispositivi particolarmente adatti per linee di flusso di liquidi industriali impegnative.
I contatti di commutazione opzionali trasformano l'indicatore locale in un monitor di flusso per i segnali di processo. Sono disponibili versioni con testa di commutazione in plastica e in metallo, con grado di protezione IP65 e collegamento elettrico tramite connettore DIN 43650-A, connettore Hirschmann G4 o cavo da 2,5 m, a seconda del tipo di contatto.
Un pistone supportato da molla si muove con il flusso dei fluidi liquidi. Il valore misurato viene trasmesso mediante accoppiamento magnetico a un anello indicatore.
Le versioni NJ sono specificate per acqua. Le versioni NJV sono stabilizzate in viscosità per oli da 30...200 mm²/s, con misurazione in fabbrica utilizzando ISO VG100 a 40°C.
La famiglia copre DN 8...25 con attacchi filettati femmina da G 1/4 a G 1. Altri tipi di attacco sono disponibili su richiesta secondo quanto indicato dalla fonte.
Il dispositivo può essere fornito senza contatto di commutazione o con le opzioni di contatto K1, K2, K3, M1 o M2, a seconda della configurazione elettrica richiesta.
L'installazione standard prevede un flusso verticale dal basso. Sono possibili altre posizioni di montaggio, ma la posizione influisce sul punto di commutazione, sul campo di commutazione e sul campo di indicazione.
Si consigliano filtri per fluidi contaminati.
