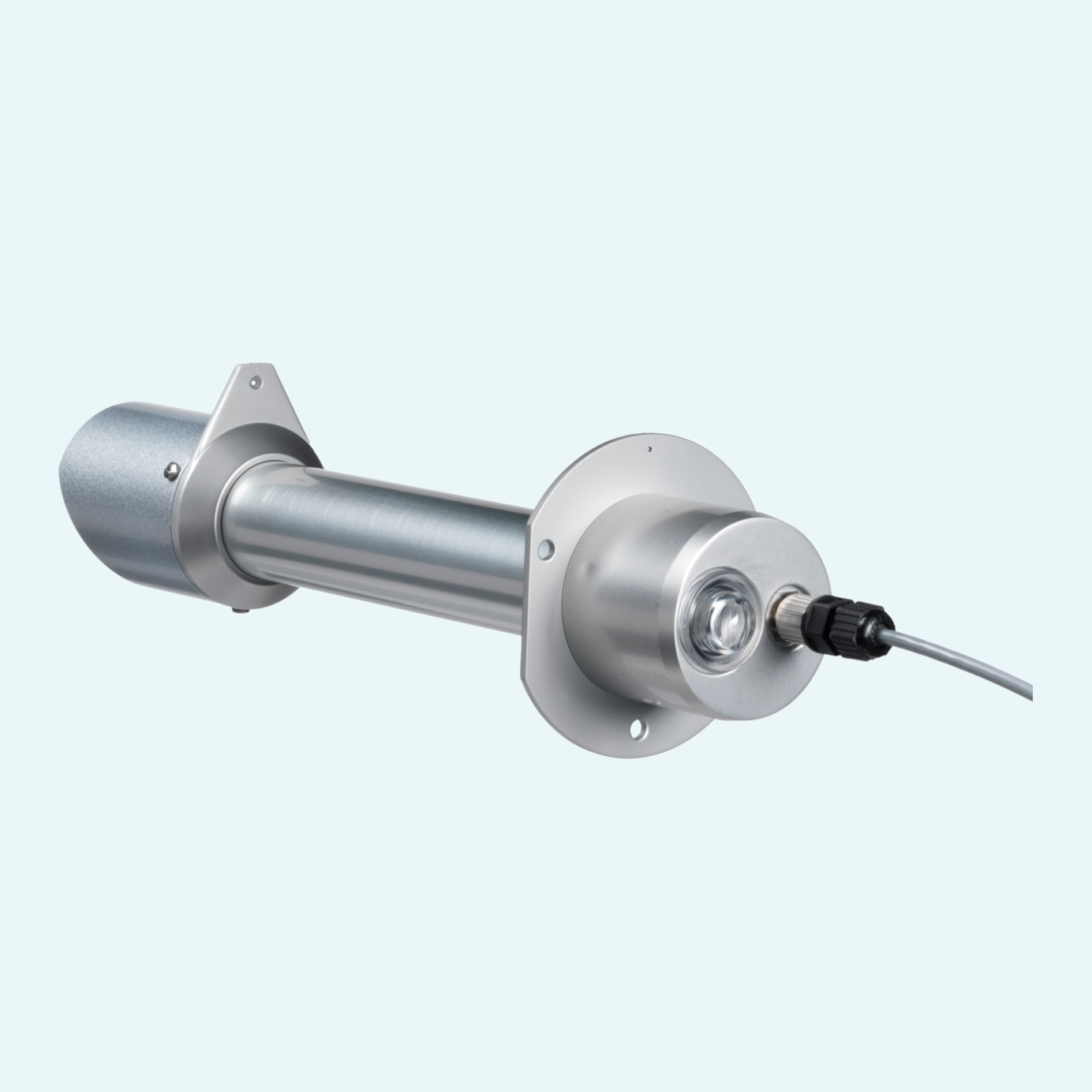

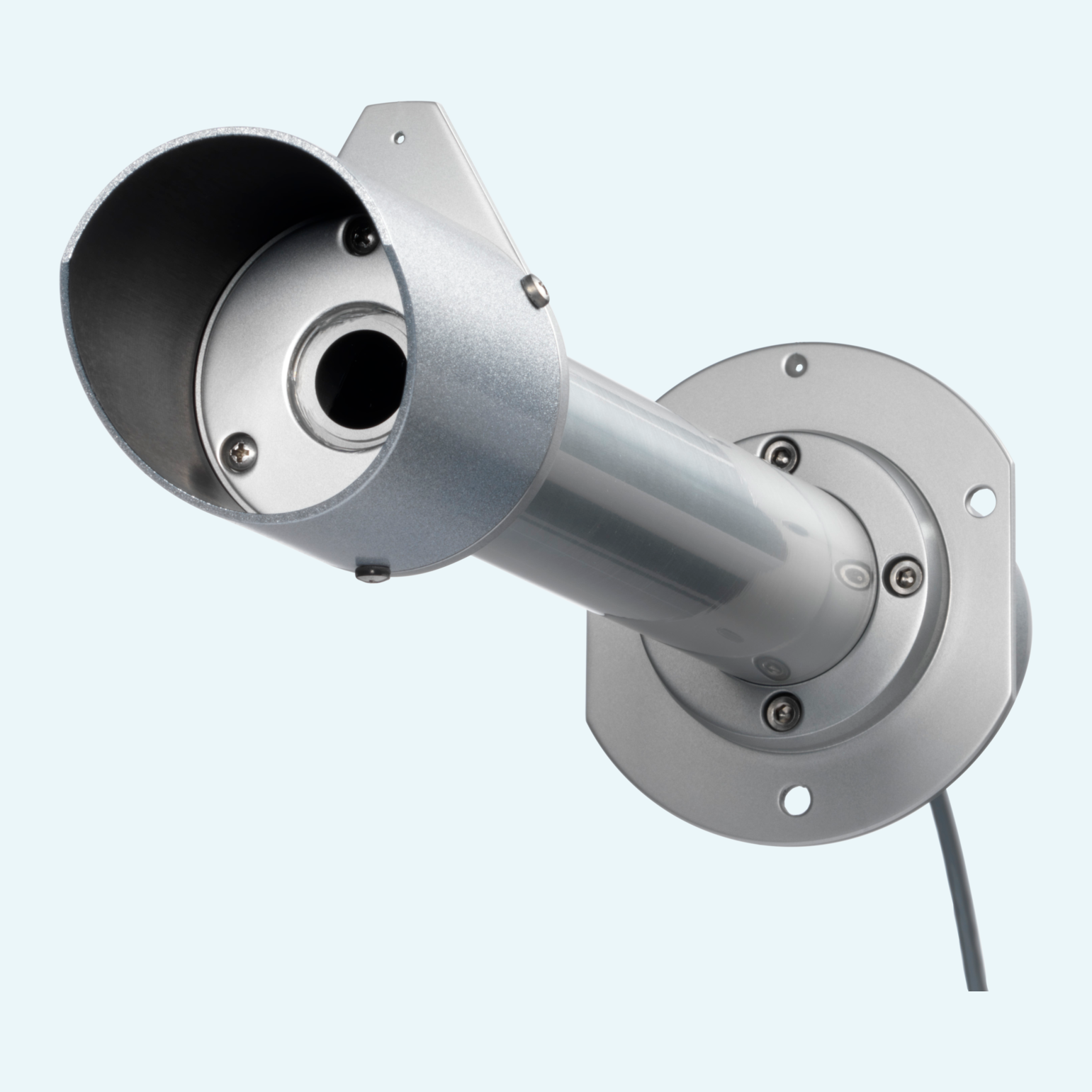

Piroeliometro per la misura dell'irradianza solare diretta

LPPYRHE16

Piroeliometro per la misura dell'irradianza solare diretta da 0…2000 W/m2, Spectrally Flat Class B secondo ISO 9060:2018, con uscita in mV, 4…20 mA, in tensione o RS485 Modbus-RTU.
Richiesta prodotto

Introduzione

I dati di irradianza solare diretta sono utili solo se il sensore è correttamente allineato e stabile al variare delle condizioni sul campo. I pireliometri LPPYRHE16 misurano l'irradianza solare diretta in W/m2 e devono essere posizionati perpendicolarmente ai raggi solari, tipicamente tramite un inseguitore solare.

La serie è classificata come Spectrally Flat Classe B secondo la norma ISO 9060:2018 e soddisfa i requisiti della guida WMO. Un sensore a termopila con rivestimento nero opaco misura su un campo spettrale di 200…4000 nm, mentre il campo di vista di 5° e l'angolo di inclinazione di 1° supportano la misurazione della radiazione diretta in conformità agli standard.

L'integrazione è flessibile per reti di monitoraggio solare e sistemi stand-alone. I modelli sono disponibili con uscita passiva in mV, 4…20 mA a 2 fili, 0…10 V, 0…1 V, 0…5 V, RS485 Modbus-RTU o uscita combinata RS485 più 4…20 mA. Ogni pireliometro è calibrato in fabbrica e viene fornito con un rapporto di taratura.

Conformità Classe B
Spectrally Flat Class B secondo ISO 9060:2018, con i requisiti della guida WMO soddisfatti.
Campo di irradianza diretta
Misura 0…2000 W/m2 con campo visivo di 5° e angolo di pendenza di 1°.
Risposta rapida
Il tempo di risposta della termopila è < 9 s, inferiore al limite di Classe B di 15 s.
Flessibilità dell'uscita
Scelga tra mV, 4…20 mA, 0…10 V, 0…1 V, 0…5 V o RS485 Modbus-RTU.

Caratteristiche

Principio della termopila

L'energia radiante viene assorbita dalla superficie annerita della termopila, generando una tensione tramite l'effetto Seebeck.

Finestra in quarzo

Una speciale finestra in quarzo protegge il sensore da polvere e acqua e definisce la risposta spettrale da 200 a 4000 nm.

Compensazione della temperatura

Un circuito di compensazione passiva riduce la variazione di sensibilità con la temperatura e supporta le prestazioni di Classe B.

Modelli RS485

LPPYRHE16S e LPPYRHE16ACS utilizzano Modbus-RTU, con indirizzo, baud rate, parità e bit di stop configurabili.

Scalatura analogica

Le versioni con uscita analogica corrispondono al campo di irradianza 0…2000 W/m2, inclusi i modelli con uscita 4…20 mA e in tensione.

Metodo di allineamento

I forellini sulle flange anteriore e posteriore aiutano ad allineare il pireliometro verificando che i raggi solari, passando attraverso il primo foro, raggiungano il secondo.
