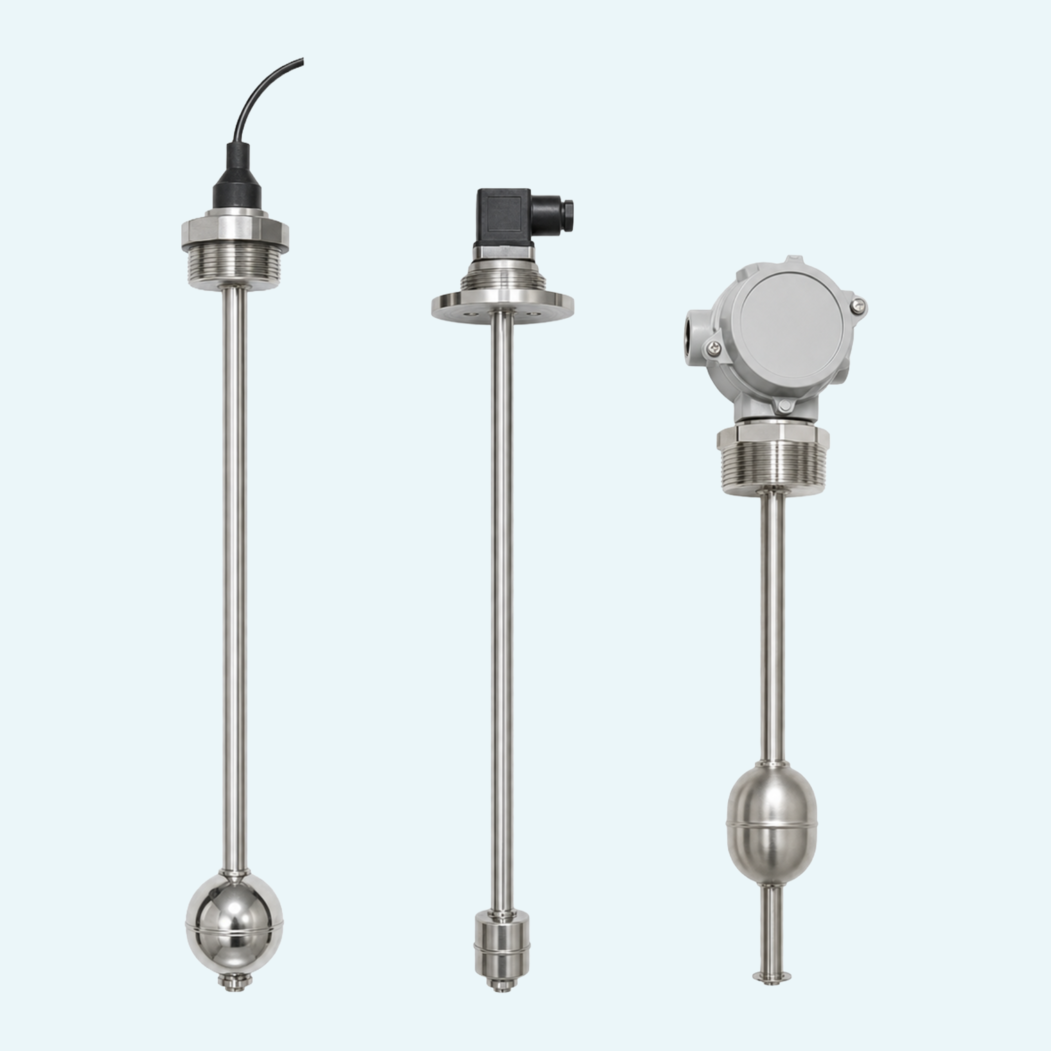

Le applicazioni di livello liquido con requisiti di processo più elevati richiedono un sensore che unisca una costruzione a contatto con il liquido robusta a un'integrazione flessibile del segnale. Questa famiglia utilizza un galleggiante magnetico che si sposta lungo l'asta di misura per azionare una catena di resistenze e contatti reed, producendo un segnale di livello continuo con risoluzione selezionabile di 5, 10 o 20 mm.
La costruzione in acciaio inossidabile AISI 316 supporta l'impiego in installazioni di livello liquido gravose, mentre il galleggiante rimane l'unico elemento in movimento nel principio di misura. Ciò contribuisce a garantire un funzionamento affidabile con una complessità meccanica limitata. Sono disponibili versioni fino a 6 m di lunghezza, con pressione di esercizio massima fino a 50 Bar, temperatura di esercizio standard fino a 105°C ed esecuzioni fino a 150°C su richiesta.
L'integrazione è semplice in diverse configurazioni di controllo. Le opzioni di uscita includono segnale potenziometrico, uscita analogica 4-20mA, uscita analogica 0-5 / 0-10V e uscita (0)4-20mA con indicatore digitale. Il grado di protezione (IP) minimo è IP65.
Punti di forza:
Un galleggiante magnetico aziona una catena di resistenze e contatti reed posizionati all'interno dell'asta di guida.
La famiglia comprende le varianti LC con uscita potenziometrica, LCT con uscita 4-20mA e LCTV con uscita 0-5 / 0-10V.
Le opzioni di uscita elettrica includono connettore DIN 43650 IP65, connettore M12x1, pressacavo in ottone IP68 e pressacavo in poliammide IP67, a seconda del tipo di sensore.
Sono disponibili collegamenti filettati e flangiati, incluse le opzioni con filettatura G cilindrica UNI 228/1, conica UNI 7/1 e conica NPT.
Solo per il tipo LC, su richiesta è possibile installare un sensore di temperatura sul fondo dell'asta, con opzioni PT100, PT1000, PTC o NTC.
