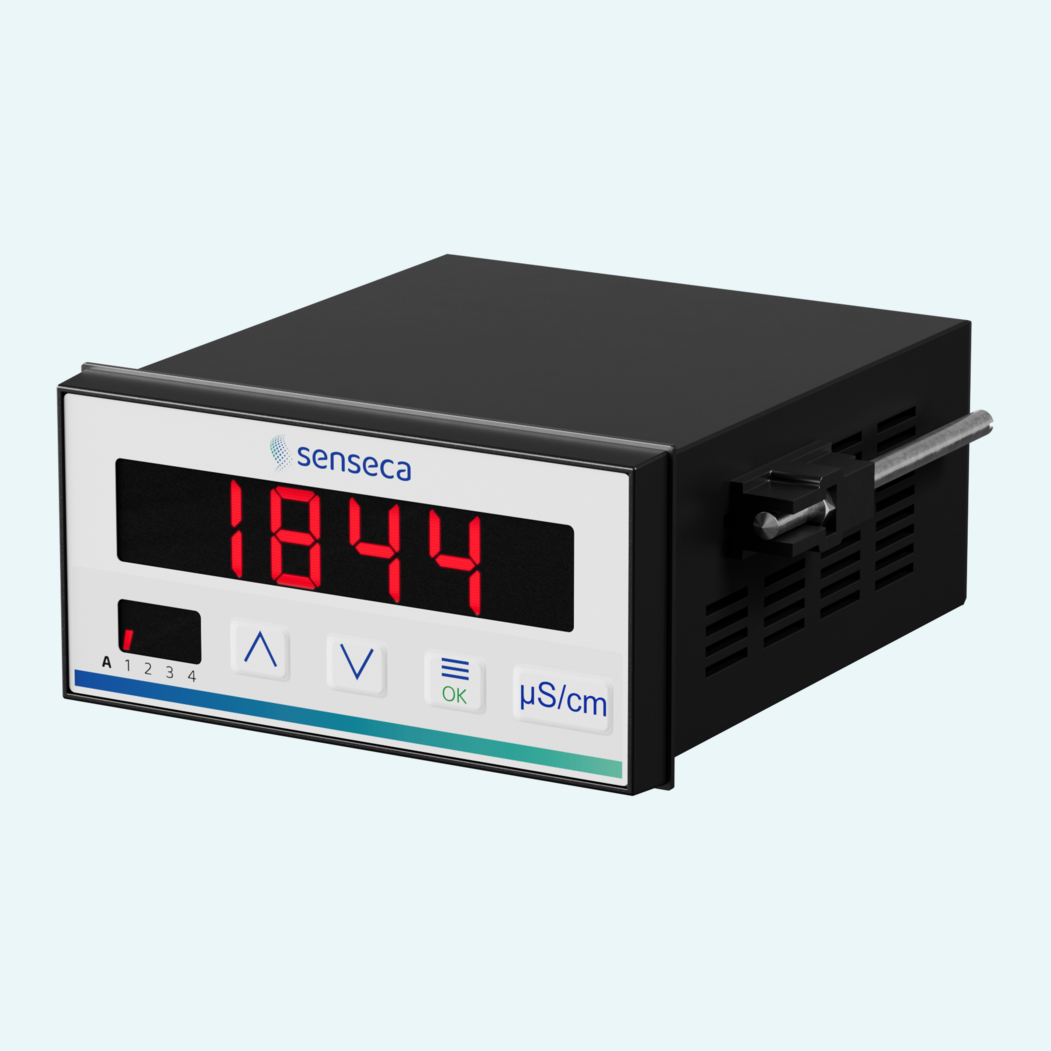

Un monitoraggio chiaro della conducibilità inizia dal quadro di controllo, dove la purezza o la concentrazione del liquido deve rimanere visibile durante il funzionamento. Questo strumento da quadro DIN 96x48 mm misura la conducibilità nei liquidi e supporta celle di conducibilità a 2 e 4 elettrodi per acqua ultrapura, acqua naturale e applicazioni legate alla concentrazione.
Il campo di misura programmabile, da 0..2.000(0) μS/cm fino a 0..2000 / 200(0) mS/cm, consente di coprire molte applicazioni con un unico concetto di strumento. Con le celle a 4 elettrodi, lo strumento offre un'elevata precisione e una minore sensibilità alla contaminazione. La compensazione della temperatura è selezionabile come non lineare per acqua ultrapura e acqua naturale, oppure lineare programmabile da 0,000..9,999 %/K.

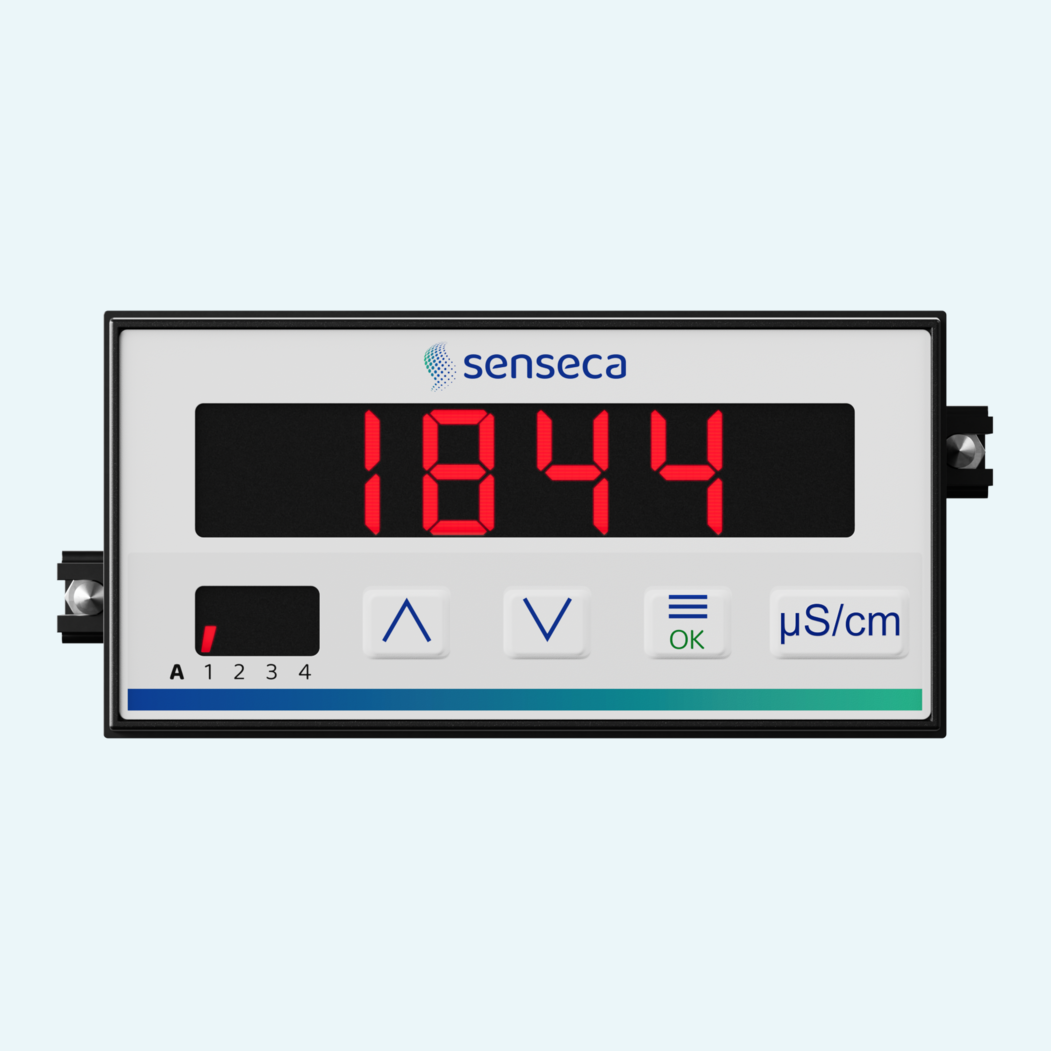

L'integrazione è pratica, con un display LED rosso da 14,2 mm, programmazione tramite tastiera frontale, uscite di allarme opzionali a relè o a transistor e uscite analogiche isolate attive o passive. L'opzione 14 supporta il monitoraggio dell'acqua ultrapura secondo USP<645>.

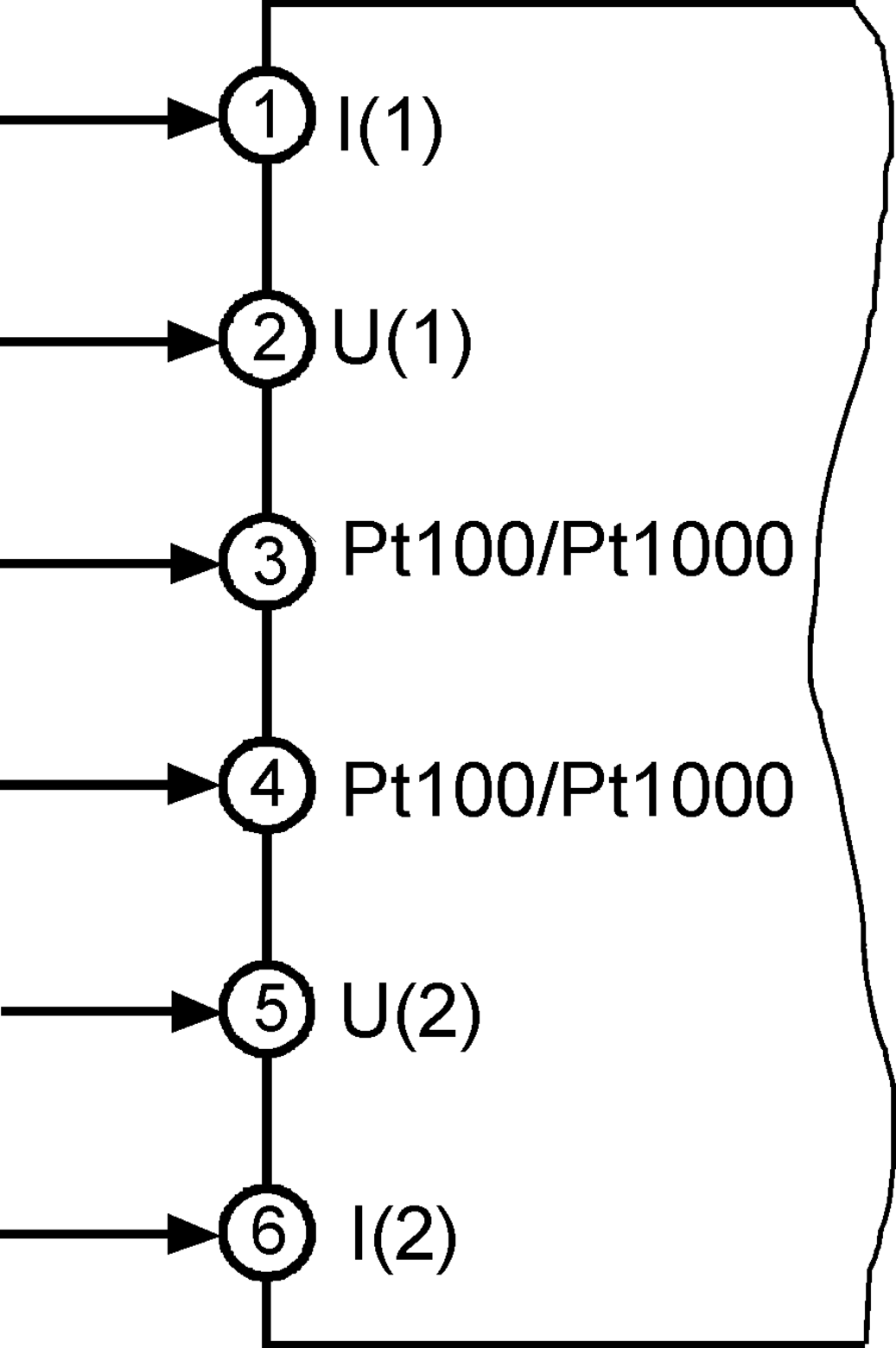

L'ingresso supporta celle di conducibilità a 2 o 4 elettrodi, con compensazione della temperatura Pt100 o Pt1000 in base alla versione selezionata.
Il dispositivo fornisce una compensazione non lineare per acqua ultrapura e acqua naturale, oppure una caratteristica lineare programmabile da 0,000..9,999 %/K.
I parametri vengono impostati tramite la tastiera a membrana sul lato frontale, tra cui il campo di misura, il comportamento dell'uscita e le funzioni di commutazione dell'allarme.

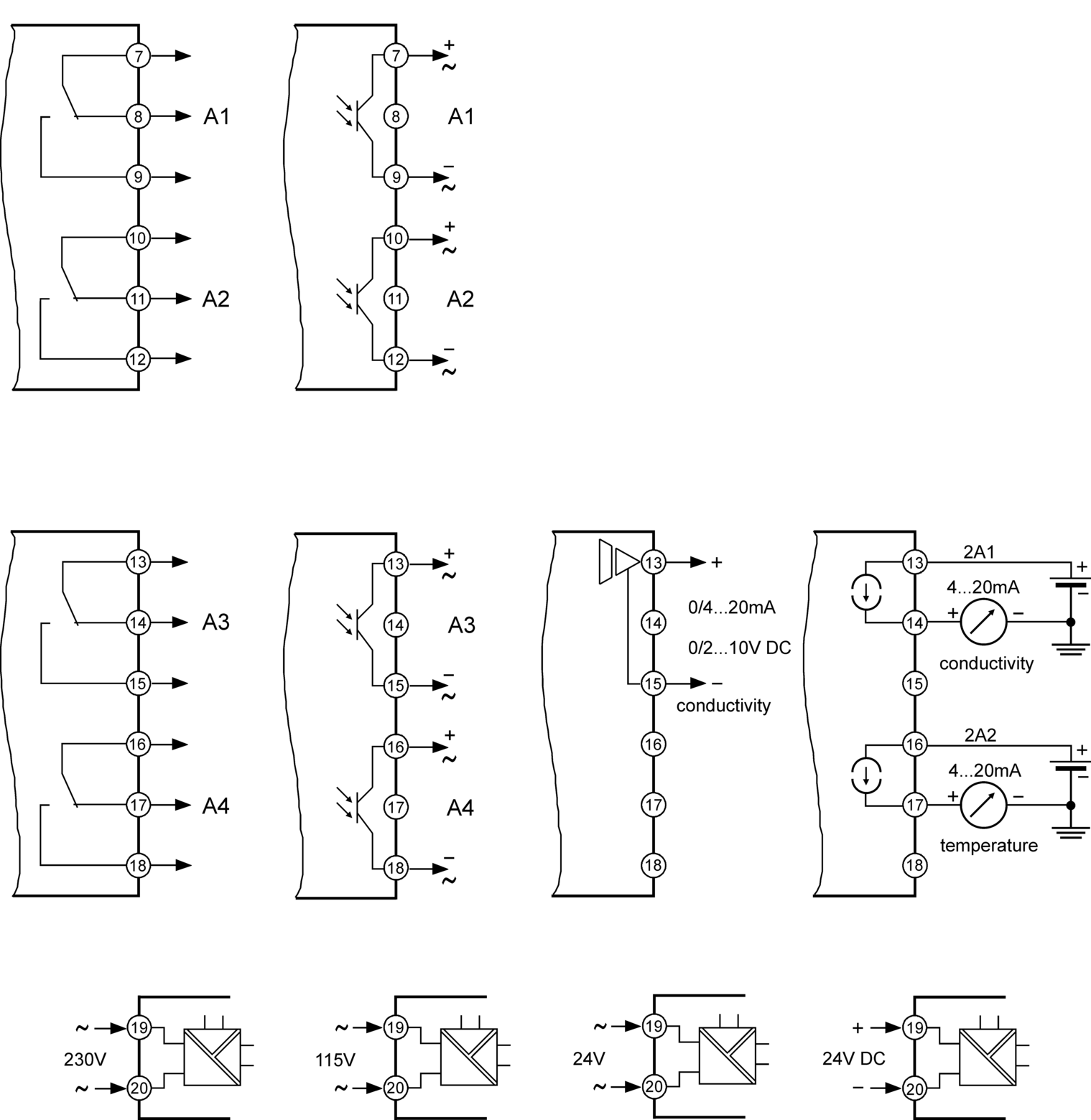

È possibile configurare fino a quattro uscite di allarme come uscite a relè o a transistor, con prestazioni di commutazione minime o massime programmabili.
L'uscita analogica attiva fornisce 0/4..20 mA o 0/2..10 V DC isolati. La versione passiva fornisce due uscite isolate 4..20 mA per conducibilità e temperatura.

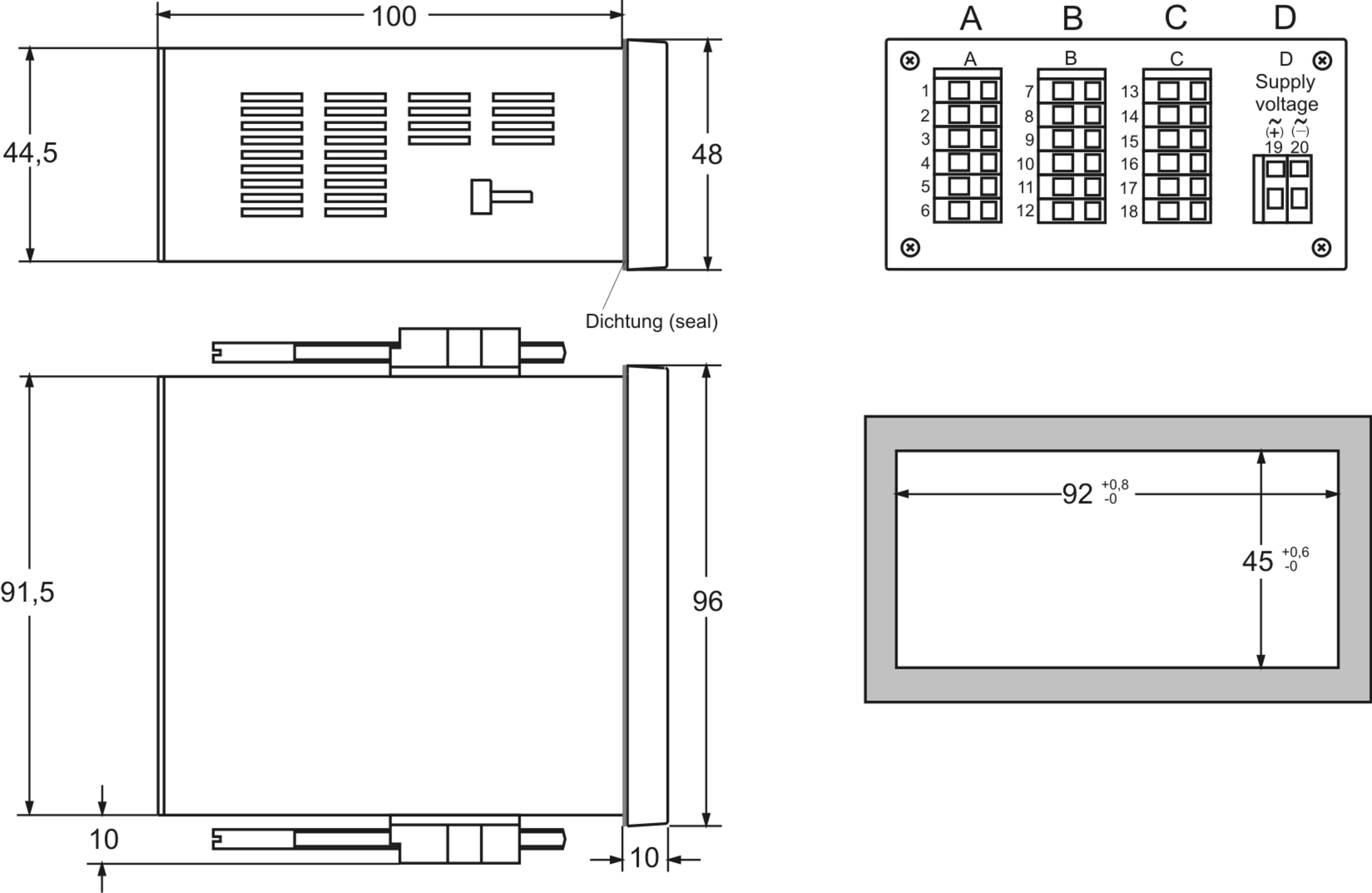

La custodia per montaggio a quadro è realizzata in PA6-GF con classificazione UL94V-0, dimensioni frontali di 96x48 mm e una profondità di montaggio di 100 mm.
L'opzione 01 aggiunge il mantenimento del picco minimo e massimo per la visualizzazione dei valori di picco memorizzati durante il funzionamento.
| Intervallo di conducibilità, max. |
0...2000 mS/cm
|
|---|---|
| Intervallo di conducibilità, min. |
0...2 µS/cm
|
| Compensazione della temperatura |
non lineare per acqua ultrapura e acqua naturale oppure lineare (regolabile da 0,000 a 9,999 %/K)
|
| Precisione |
±0.2 °C
|
| Sensore di temperatura |
Pt100, Pt1000
|
| Intervallo di temperatura |
-50...+200 °C
|
| Grado di protezione frontale |
IP65
|
|---|---|
| Grado di protezione dei terminali |
IP20
|
| Temperatura di esercizio |
-10...+55 °C
|
| Numero di uscite analogiche (attive) |
1,max.
|
|---|---|
| Tipo di uscita analogica |
2-Wire,0…20 mA, 4…20 mA,0…10 V, 2…10V
|
| Coefficiente di temperatura |
0.01 %/K
|
| Precisione uscita analogica |
0.1 %
|
| Carico massimo (uscita in corrente) |
≤ 500 Ω
|
| Carico massimo (Uscita di tensione) |
> 500 Ω
|
| Numero di uscite analogiche (passive) |
2,max.
|
|---|---|
| Tensione ausiliaria, uscita analogica (passiva) |
5...30 V
|
| Carico, esterno |
RA[Ω] ≤ (alimentazione - 5 V) / 0,02 A
|
| Dimensioni della custodia/alloggiamento |
96 mm x 48 mm x 100 mm
|
|---|---|
| Materiale della custodia/alloggiamento |
PA6-GF, UL94V-0
|
| Montaggio |
96x48 mm
|
| Conforme alla marcatura CE |
Sì
|
|---|
| Tipo di collegamento elettrico |
Terminals Morsetti a gabbia, filo rigido 2 mm², filo flessibile 1,5 mm², AWG14
|
|---|
| Tensione ausiliaria |
24 V DC, 24 V AC, 230 V AC, 115 V AC
Per 230 V AC ±10 % 50 ... 60 Hz: 230 V AC Per 24 V DC ±15 %: 24 V DC |
|---|---|
| Consumo energetico |
max. 3.5 VA, 5 VA con uscita analogica
|
| Classe di protezione |
III
|
| Grado d’inquinamento |
2
|
| Tensione nominale |
250 V AC tra tensione di ingresso/uscita/alimentazione
|
| Tensione di prova |
4 kV DC
|
| Tolleranza della tensione ausiliaria |
Per 230 V AC ±10 % 50 ... 60 Hz: ± 10 %
Per 24 V DC ±15 %: ± 15% |
| Tipo di uscita di commutazione |
Relais, Transistor,SPDT
|
|---|---|
| Capacità di carico dei contatti dei relè CA |
< 2 A < 250 VA < 250 V
|
| Capacità di carico dei contatti dei relè CC |
< 2 A < 50 W < 300 V
|
| Numero di uscite di commutazione |
4,max.
|
| Potenza di uscita del transistor |
100 mA,35 V
|
| A prova di cortocircuito |
Yes
|
| Indicazione di precisione |
±2 Digit
|
|---|---|
| Risoluzione |
2000(0) digit con soppressione dello zero iniziale
|
| Tipo di display |
LED
|
| Tipo di comandi |
Button
|
| Descrizione |
Display principale a LED rosso a 7 segmenti (14,2 mm) e display parametro/uscita (7 mm)
|
| Lunghezza della sonda |
Per 100 mm: 100 mm
|
|---|
