Cella di conducibilità

LF4613

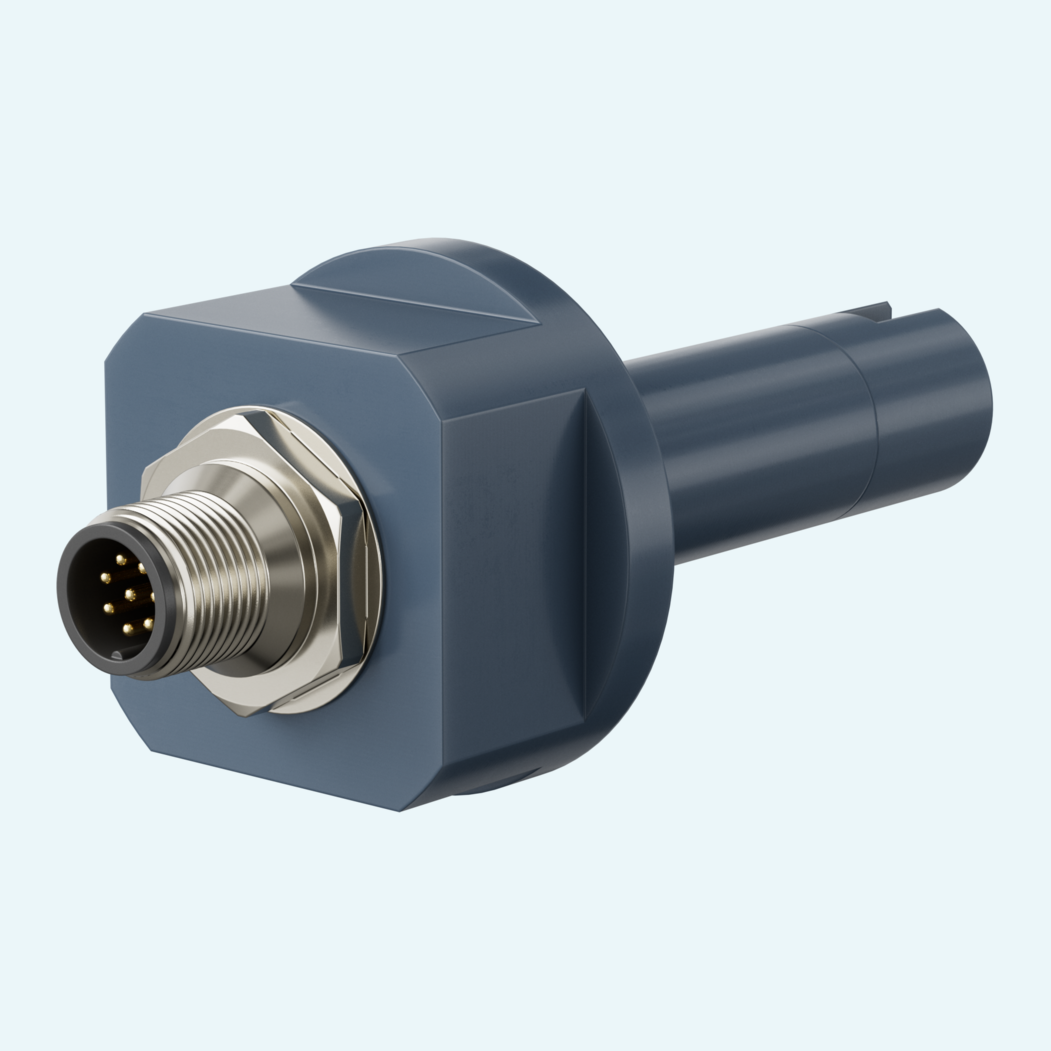

Descrizione breve: cella di conducibilità per installazione su tubazione, con campo di misura 0..20 µS/cm fino a 0..200 mS/cm. Design a innesto a vite a 4 elettrodi con filettatura G 1/2 A, misura di temperatura Pt1000 e connettore a 8 poli IP67.
Richiesta prodotto

Introduzione

Le installazioni su tubazioni compatte richiedono una misura della conducibilità che si integri direttamente nel processo e mantenga letture stabili al variare delle condizioni. LF4613 è una cella a 4 elettrodi ad avvitamento con filettatura per tubi secondo DIN ISO 228, progettata per campi di misura da 0..20 µS/cm fino a 0..200 mS/cm.

Il principio di misura a 4 elettrodi contribuisce a proteggere la qualità della misura prevenendo l'influenza degli effetti di polarizzazione e della resistenza di linea. Il suo comportamento insensibile allo sporco favorisce un funzionamento affidabile anche dove i depositi possono compromettere le celle convenzionali.

La cella è costruita per temperature di processo da 0..60 °C e pressione di processo fino a un massimo di 16 bar a 22 °C. Il materiale a contatto con il processo è costituito da PVC-U secondo DIN 8061/8062 ed elettrodi in grafite, mentre la misura di temperatura integrata con Pt1000 secondo DIN IEC751, Classe A, aggiunge la rilevazione della temperatura nello stesso assieme. Un connettore rotondo a 8 poli M12x1 con grado di protezione IP67 supporta un collegamento elettrico pronto per il campo.

Filettatura per installazione su tubazio
Filettatura per installazione su tubazio

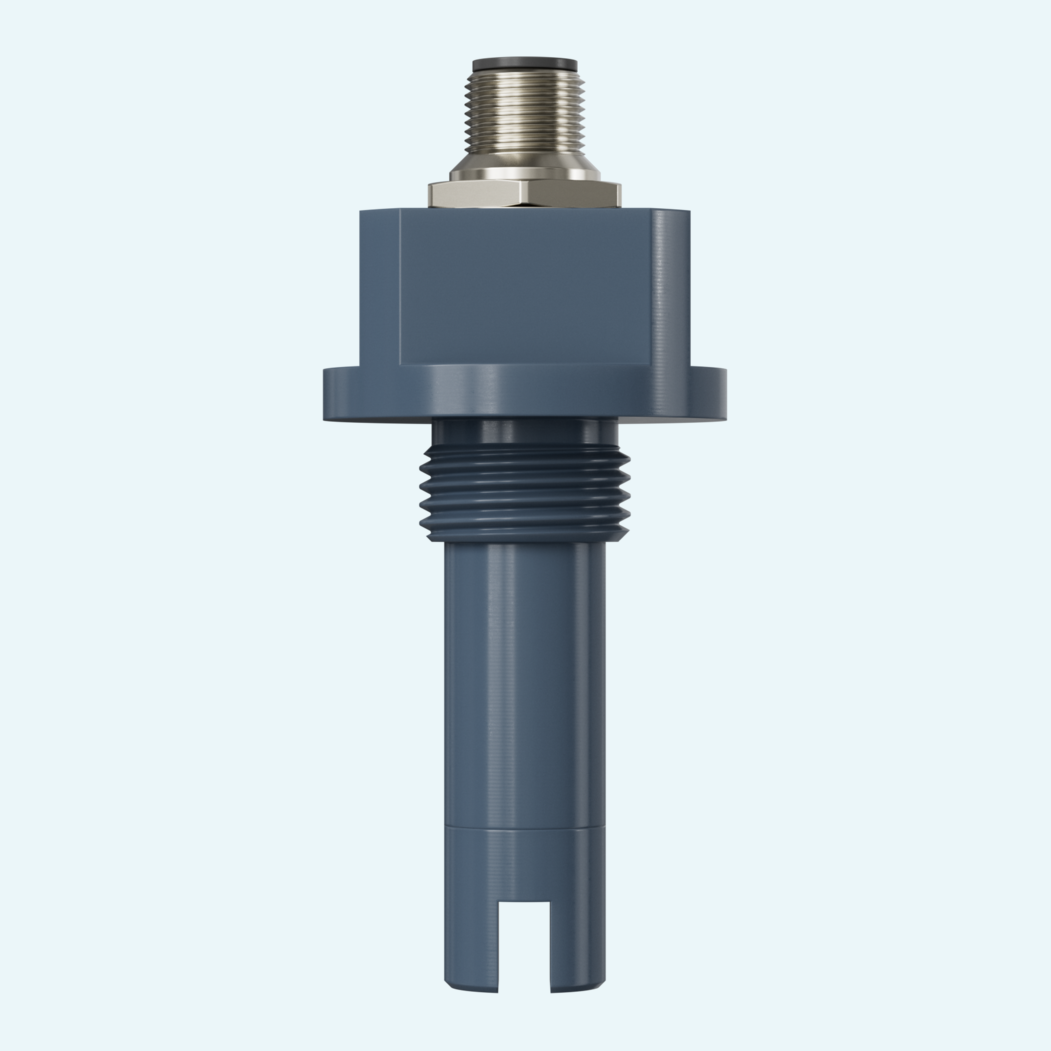

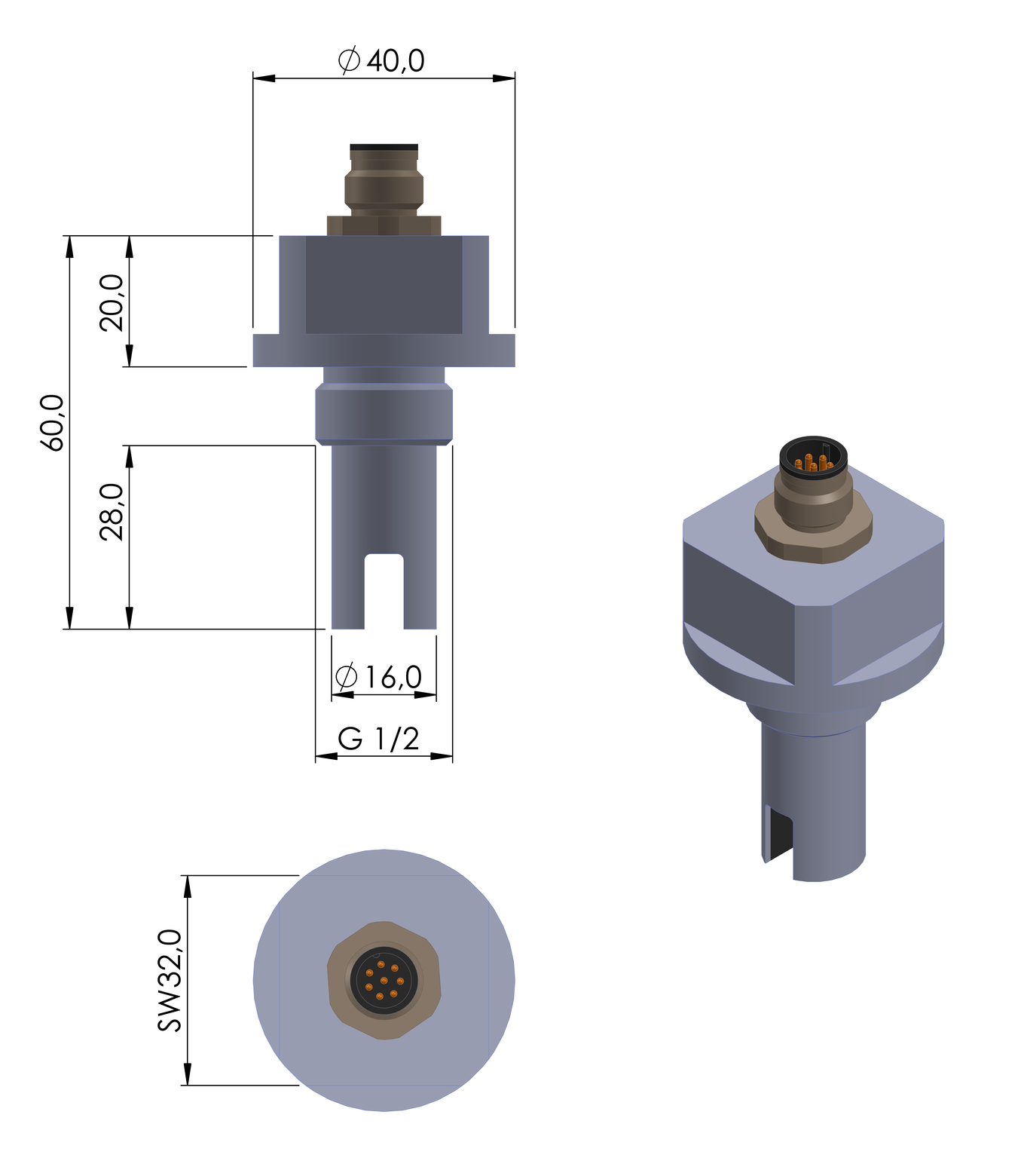

Cella a innesto a vite con filettatura per tubazione G 1/2 A secondo DIN ISO 228.
Letture stabili
Letture stabili
Design a 4 elettrodi che evita effetti di polarizzazione e l'influenza della resistenza di linea.
Tollerante allo sporco
Tollerante allo sporco
Insensibile allo sporco nella misura della conducibilità.
Resistente alla pressione
Resistente alla pressione
Progettata per max. 16 bar a 22 °C.
Temperatura inclusa
Temperatura inclusa
Sensore Pt1000 integrato secondo DIN IEC751, Classe A
Connessione protetta
Connessione protetta
Connettore M12x1 a 8 poli con grado di protezione IP67.
