La misura della portata d'acqua nelle tubazioni industriali richiede valori affidabili senza rendere l'installazione più complessa del necessario. Questa famiglia di trasmettitori misura l'acqua su range da 5 ... 60 a 25 ... 300 l/min e funziona senza tratti di ingresso o uscita richiesti, risultando adatta a layout di impianto compatti.
Il principio ad area variabile con supporto a molla offre un metodo di misura chiaro per un monitoraggio robusto della portata. Sono disponibili versioni in ottone e in acciaio inossidabile, con raccordi filettati femmina da G 1¼ a G 2 e resistenza alla pressione fino a PS 200. Per temperature del fluido più elevate, il range standard -20 ... +85 °C può essere esteso a +120 °C con distanziali.
L'integrazione nei sistemi di controllo è semplice. IO-Link supporta la configurazione digitale e la lettura del valore misurato, mentre l'uscita analogica può essere impostata su range in corrente o in tensione. L'uscita di commutazione può inoltre funzionare come interruttore di finecorsa, uscita in frequenza, uscita a impulsi o segnale di preselezione contatore.
Un galleggiante dotato di magnete viene deflesso contro una molla dall'acqua in movimento. Sensori di campo magnetico rilevano la posizione del galleggiante all'esterno della camera di flusso.
La famiglia include le versioni DN 32, DN 40 e DN 50 per applicazioni di portata dell'acqua con raccordi per tubazioni di dimensioni maggiori.
Le versioni utilizzano raccordi filettati femmina da G 1¼ a G 2. Altri tipi di raccordo sono disponibili su richiesta secondo le informazioni della fonte.

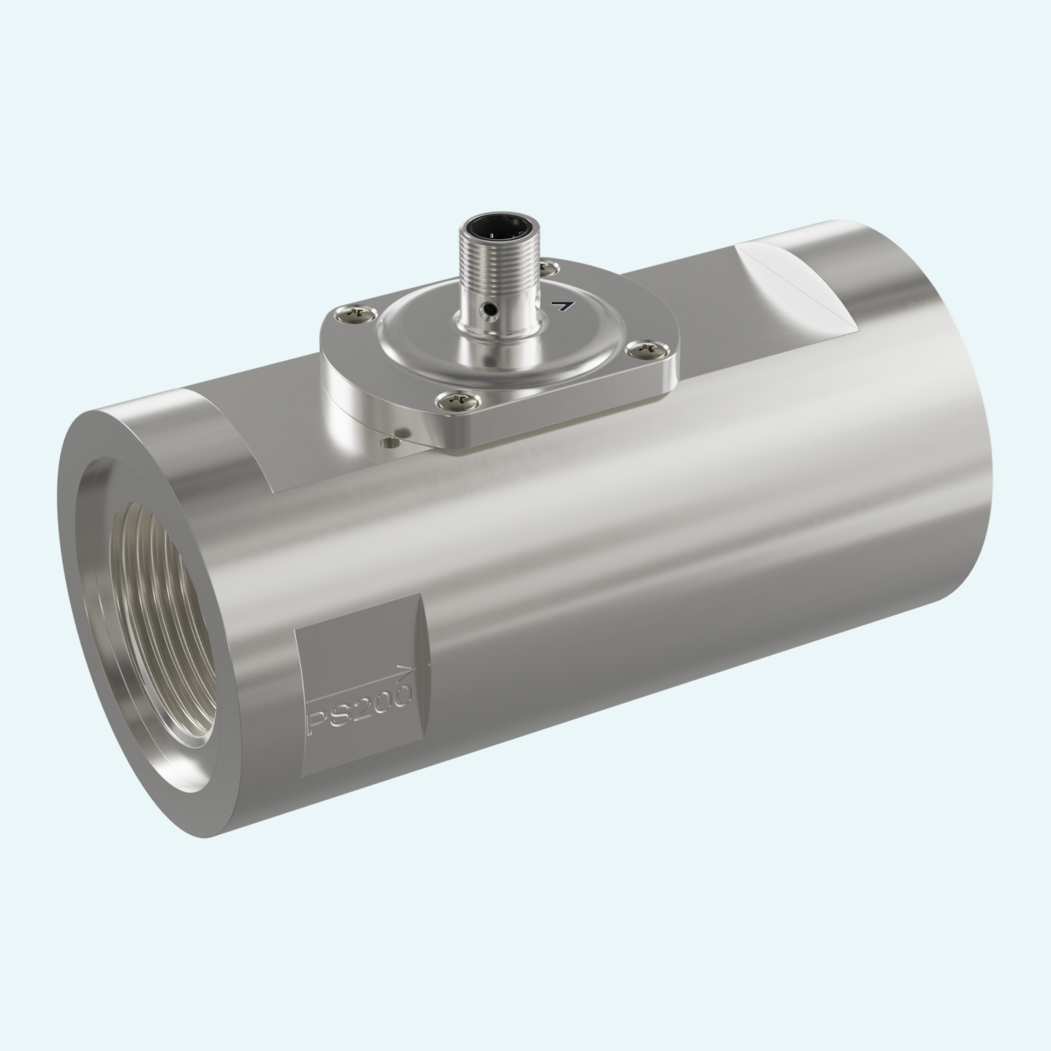

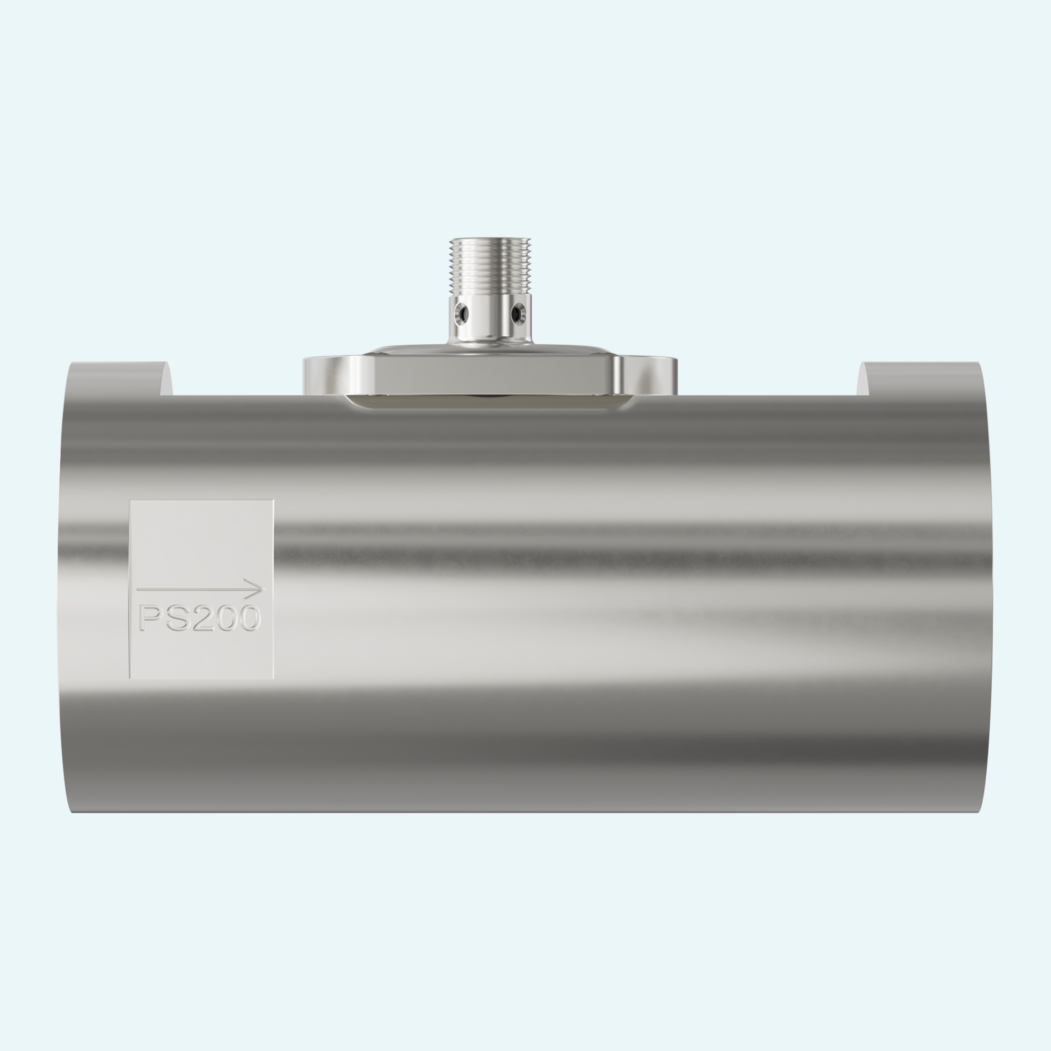

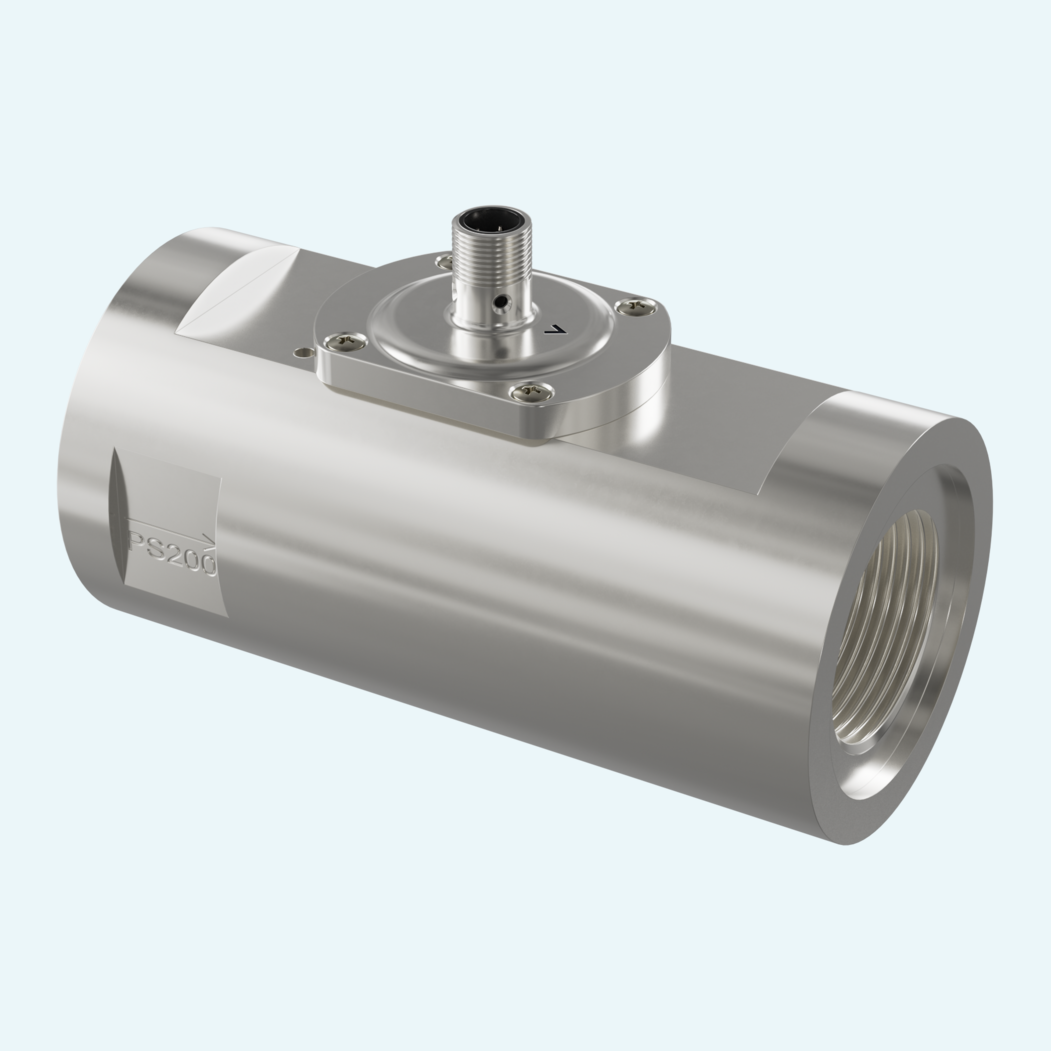

La famiglia di prodotti è disponibile in versioni in ottone e in acciaio inossidabile, con materiali a contatto con il fluido specificati per ciascuna costruzione.
L'elettronica integrata supporta IO-Link V1.1.4, comunicazione COM2, parametrizzazione a blocchi e memorizzazione dati.
L'uscita analogica può essere configurata per il funzionamento in corrente o in tensione, inclusi 4 ... 20 mA, 0 ... 20 mA, 0 ... 10 V e ulteriori range di tensione.
L'uscita a transistor push-pull può essere configurata come interruttore di finecorsa, uscita in frequenza, uscita a impulsi o segnale di preselezione contatore.
Il dispositivo si collega tramite un connettore circolare M12x1 a 4 pin e funziona con un'alimentazione a 18 ... 30 V DC.
