Il monitoraggio del flusso dei liquidi diventa più semplice quando portata e temperatura provengono da un unico sensore compatto. LABOPLUS-F misura la velocità di flusso da 2...300 cm/s e la temperatura del fluido da -20...+120 °C, risultando adatto per l'acqua e altri fluidi liquidi configurabili.
Il metodo di misura termico utilizza un sensore di temperatura riscaldato posto sulla punta. L'energia necessaria per mantenerne la temperatura varia in funzione della velocità del fluido, per cui non sono presenti parti in movimento nel percorso di misura né usura meccanica dovuta a elementi rotanti. Le parti a contatto con il fluido sono realizzate in acciaio inossidabile 1.4571, con FKM utilizzato come materiale dell'O-ring per il tipo di collegamento 013.
L'integrazione è flessibile per gli ambienti di automazione. Il trasmettitore fornisce uscite in corrente o in tensione analogiche configurabili, un'uscita di commutazione a transistor e IO-Link V1.1.4 per la configurazione e la lettura dei valori misurati. Entrambe le uscite possono essere assegnate alla misura di portata o di temperatura tramite IO-Link, mentre l'alloggiamento interamente metallico con grado di protezione IP65 / IP67 ne consente l'utilizzo in installazioni industriali.
Un sensore di temperatura riscaldato posto sulla punta viene mantenuto a una temperatura definita; l'energia necessaria viene utilizzata come misura della velocità di flusso.
Il sensore è progettato per liquidi, con il fluido configurabile direttamente sul dispositivo.
L'uscita analogica e l'uscita di commutazione possono essere assegnate liberamente alla misura di portata o di temperatura tramite IO-Link.
L'uscita a transistor può essere configurata come interruttore di soglia, uscita in frequenza, uscita a impulsi o uscita di segnale per un contatore preimpostato.

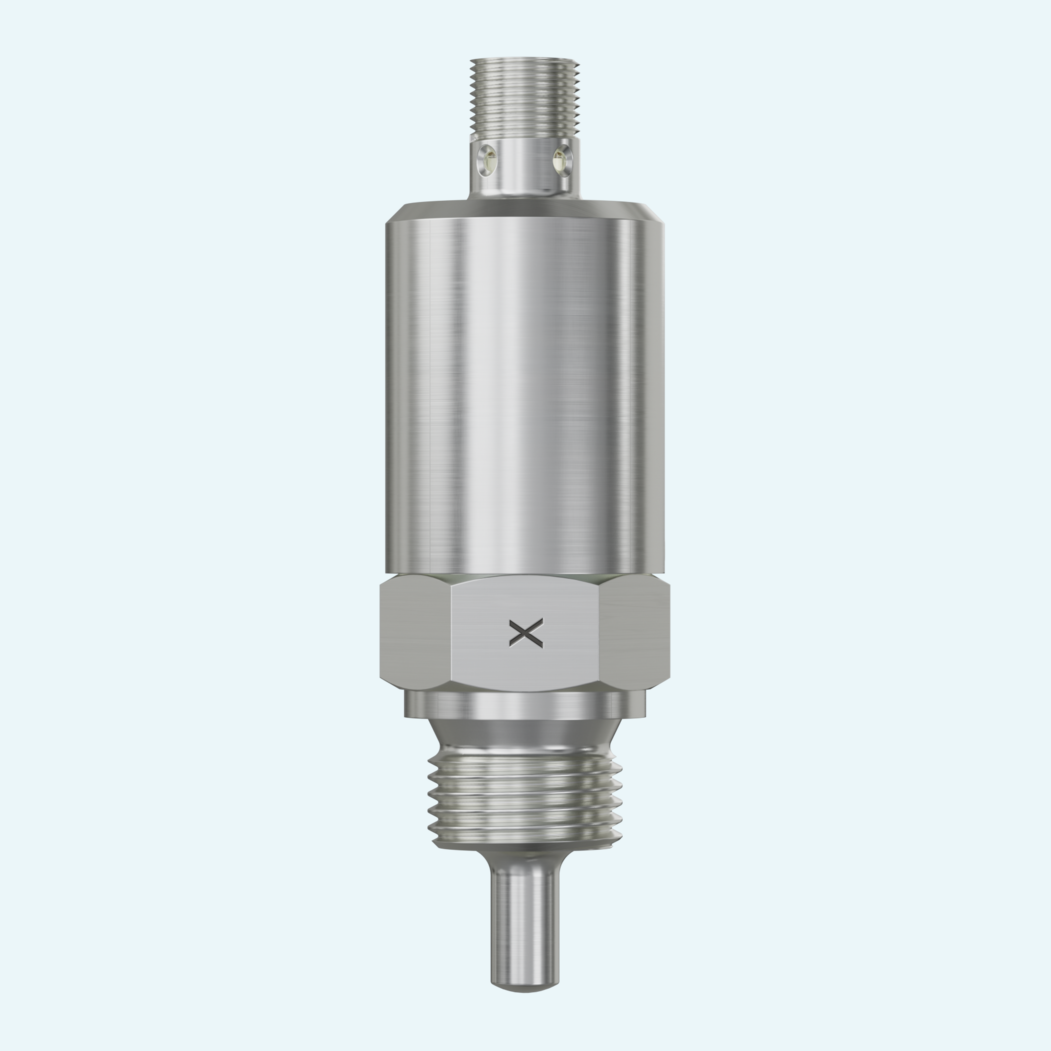

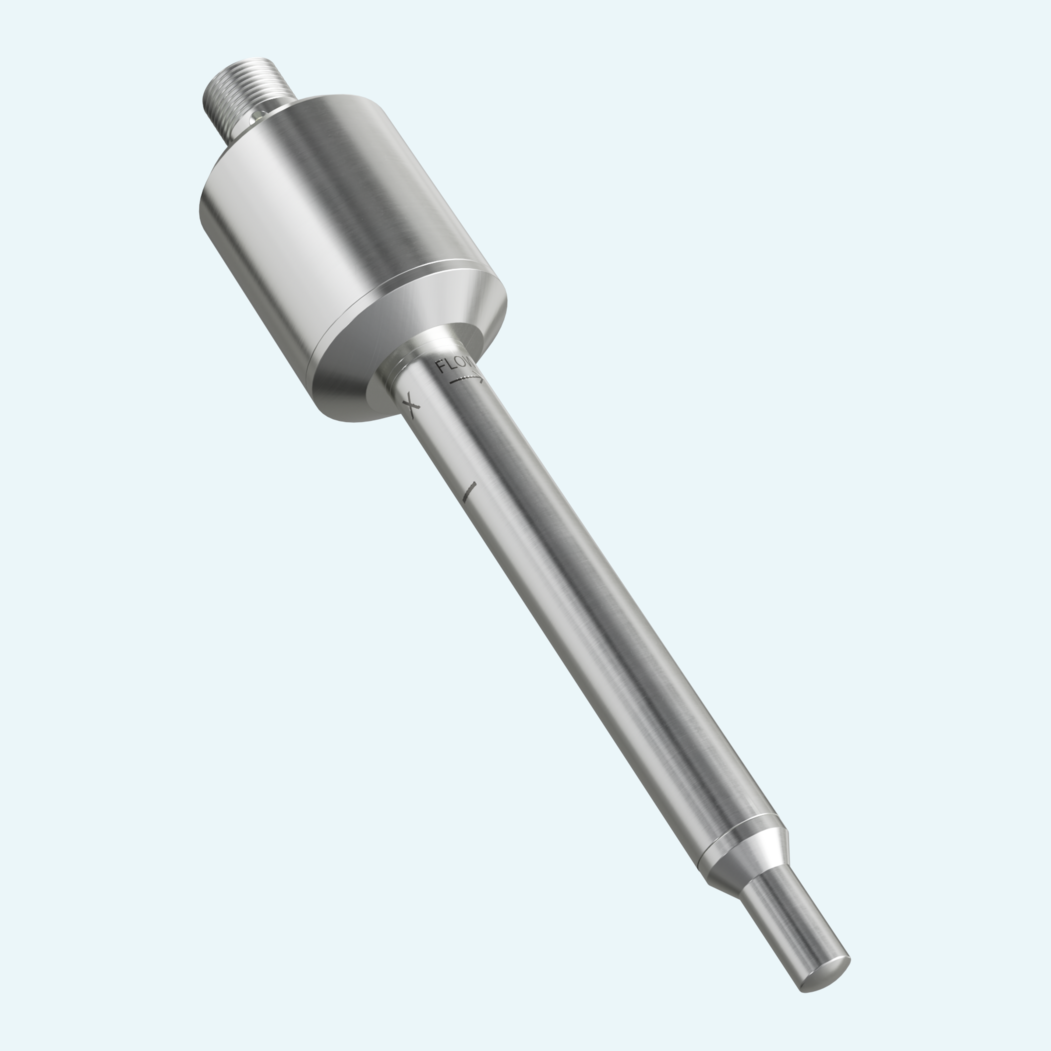

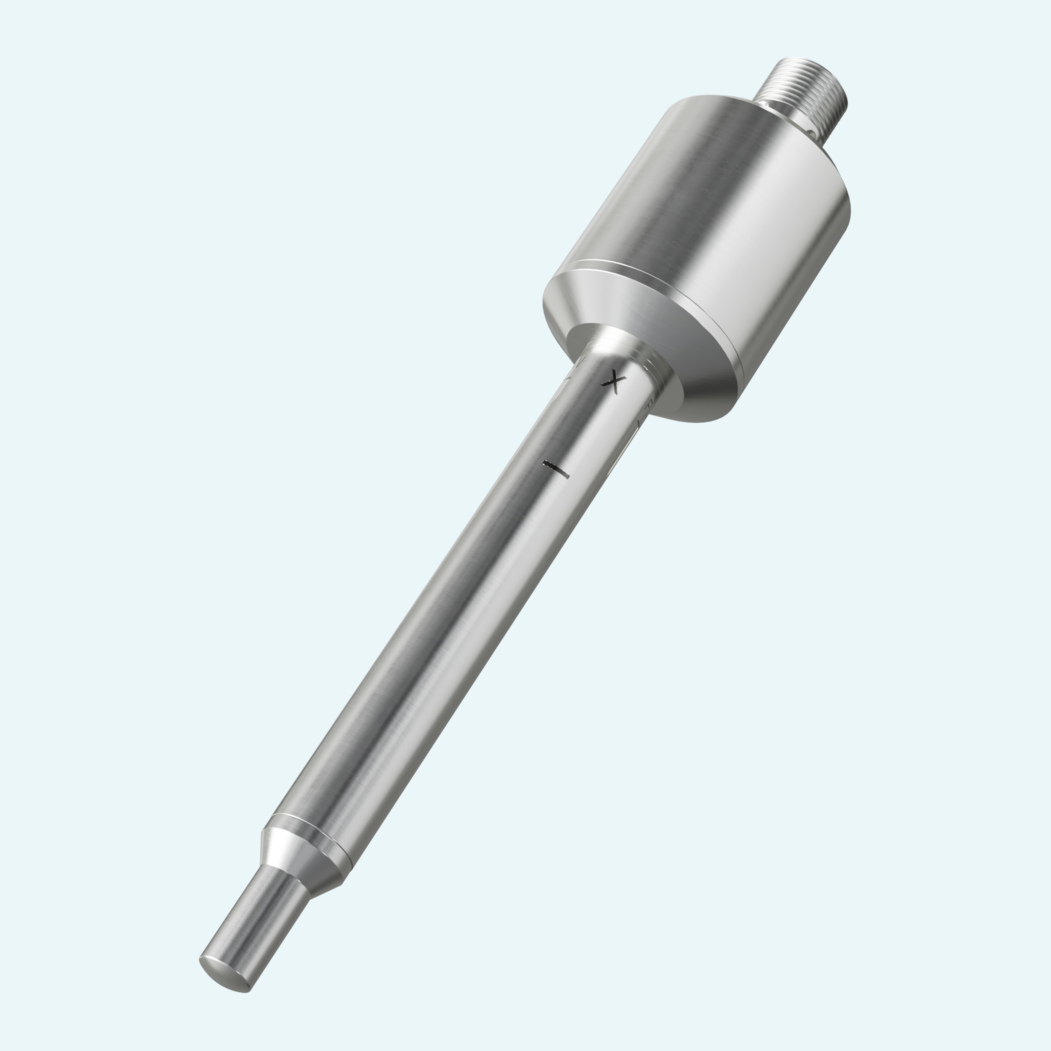

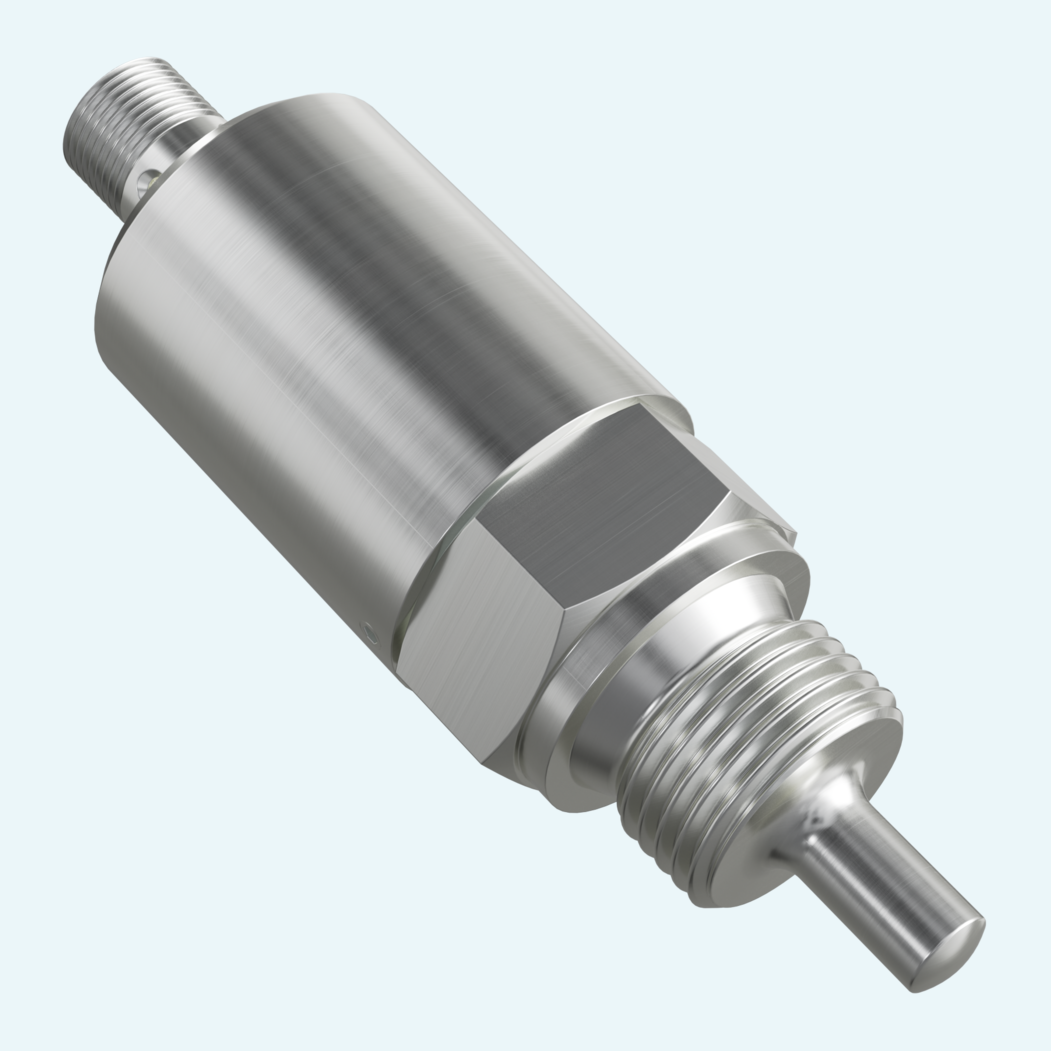

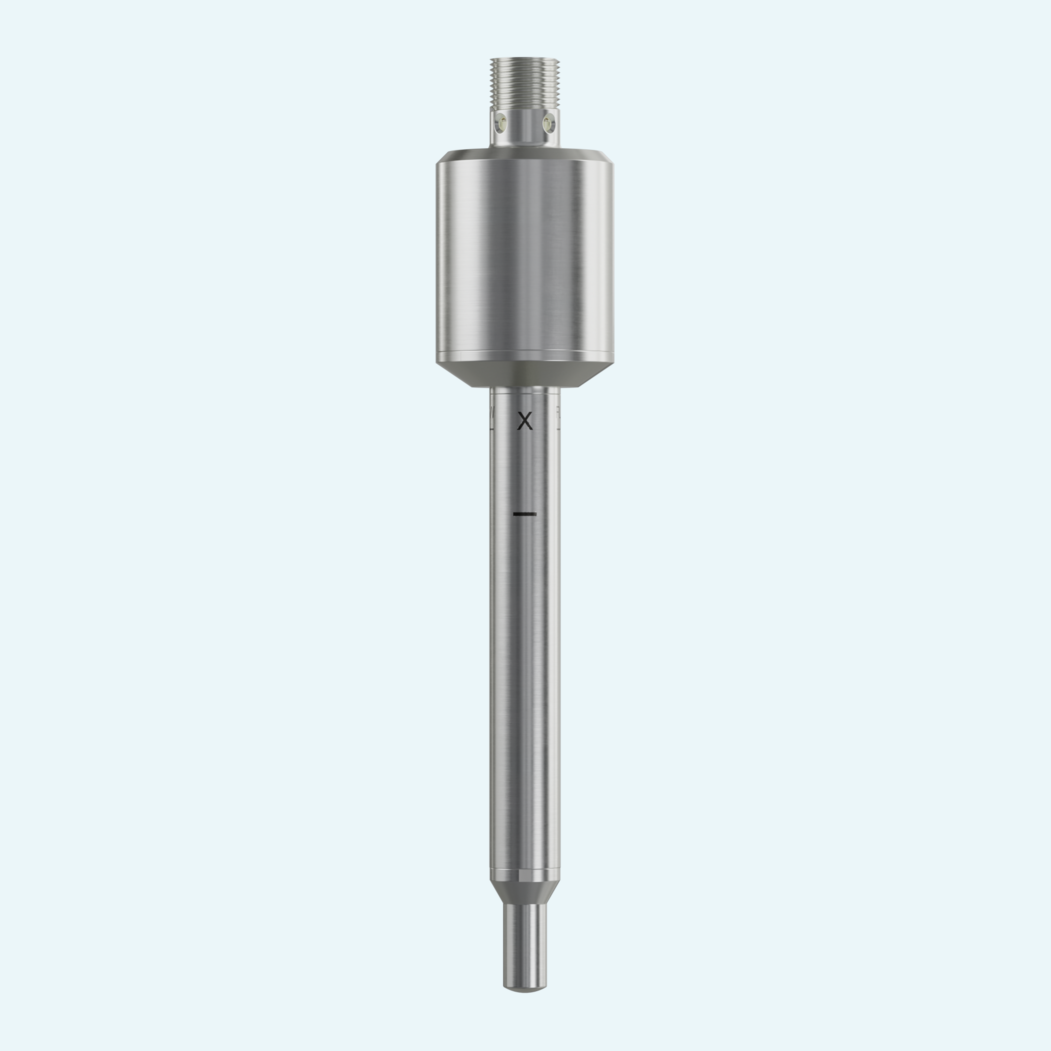

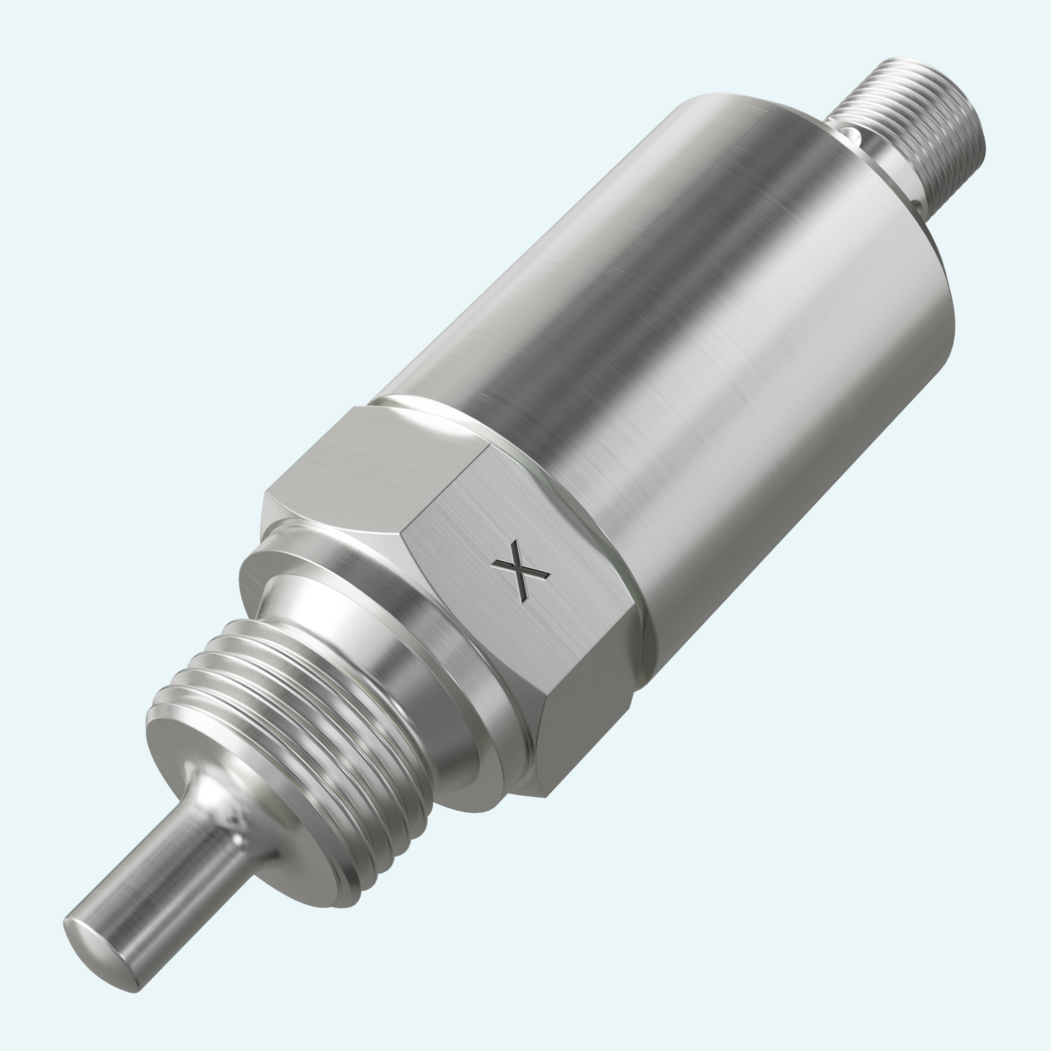

Le forme di sensore disponibili comprendono sensori a immersione Ø 12 mm, sensori filettati G 1/4 A e G 1/2 A, versioni con fissaggio a sistema e cono di tenuta a 24°.
Il dispositivo utilizza un connettore circolare M12x1 a 4 pin e funziona con un'alimentazione di 18...30 VDC.
