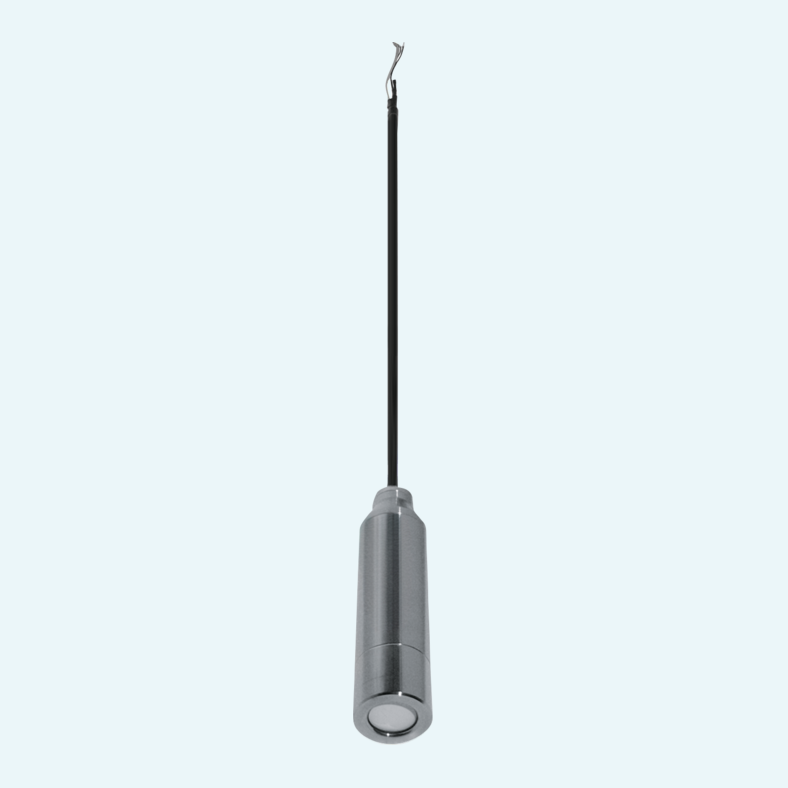

Dati di livello affidabili iniziano con un trasmettitore che continua a funzionare dove la misura del liquido diventa impegnativa. Progettato per la misura continua di livello, livello relativo e temperatura nei liquidi, questo trasmettitore idrostatico ø40 mm è particolarmente indicato per applicazioni industriali, in particolare acqua dolce, acqua di scarico e acqua salata.
Una cella di misura ceramica capacitiva, un robusto alloggiamento in acciaio inossidabile e un cavo di supporto a doppia parete e doppia tenuta contribuiscono a mantenere letture precise in condizioni difficili, comprese basse temperature, urti e vibrazioni. I campi di misura coprono da 0…0,05 bar a 0…20 bar e da 0…1 a 0…100 mH2O, con classi di accuratezza selezionabili fino a \leq \pm0,05 %FSI.
L'integrazione rimane flessibile sul campo. La famiglia offre 4…20 mA FSK per anelli di corrente analogici o RS485 Modbus-RTU per reti digitali, con misura di temperatura opzionale tramite Pt100 o Pt1000. Il grado di protezione (IP68) supporta l'installazione sommersa fino a \leq 100 m/\leq 20 bar.
La pressione del liquido agisce direttamente sulla membrana di processo ceramica in un sistema di misura a secco, dove la variazione di capacità viene elaborata nel segnale di livello.
A seconda della versione elettronica, il trasmettitore può includere Pt100, misura di temperatura a 3 fili o misura Pt1000 per -20…+70 °C.
Il cavo di supporto include un tubo capillare con attacco filtro per l'alimentazione dell'aria di riferimento nella misura della pressione relativa.
La famiglia comprende una versione a 2 fili 4…20 mA FSK e una versione a 4 fili RS485 Modbus-RTU con comunicazione bidirezionale.
La parametrizzazione e il funzionamento avvengono tramite l'interfaccia cablata integrata, con interfaccia FSK e software operativo utilizzati per la versione 4…20 mA FSK.
Le opzioni di materiale includono ceramica Al2O3 99,9%, acciaio inossidabile 1.4404/316L, acciaio duplex 1.4462/318LN, PEEK, FKM/FPM, EPDM, FFKM, PE e FEP.
Sono disponibili varianti ATEX per apparecchiature di categoria 1 o categoria 2, a seconda dell'uscita elettronica selezionata e della versione di omologazione.
