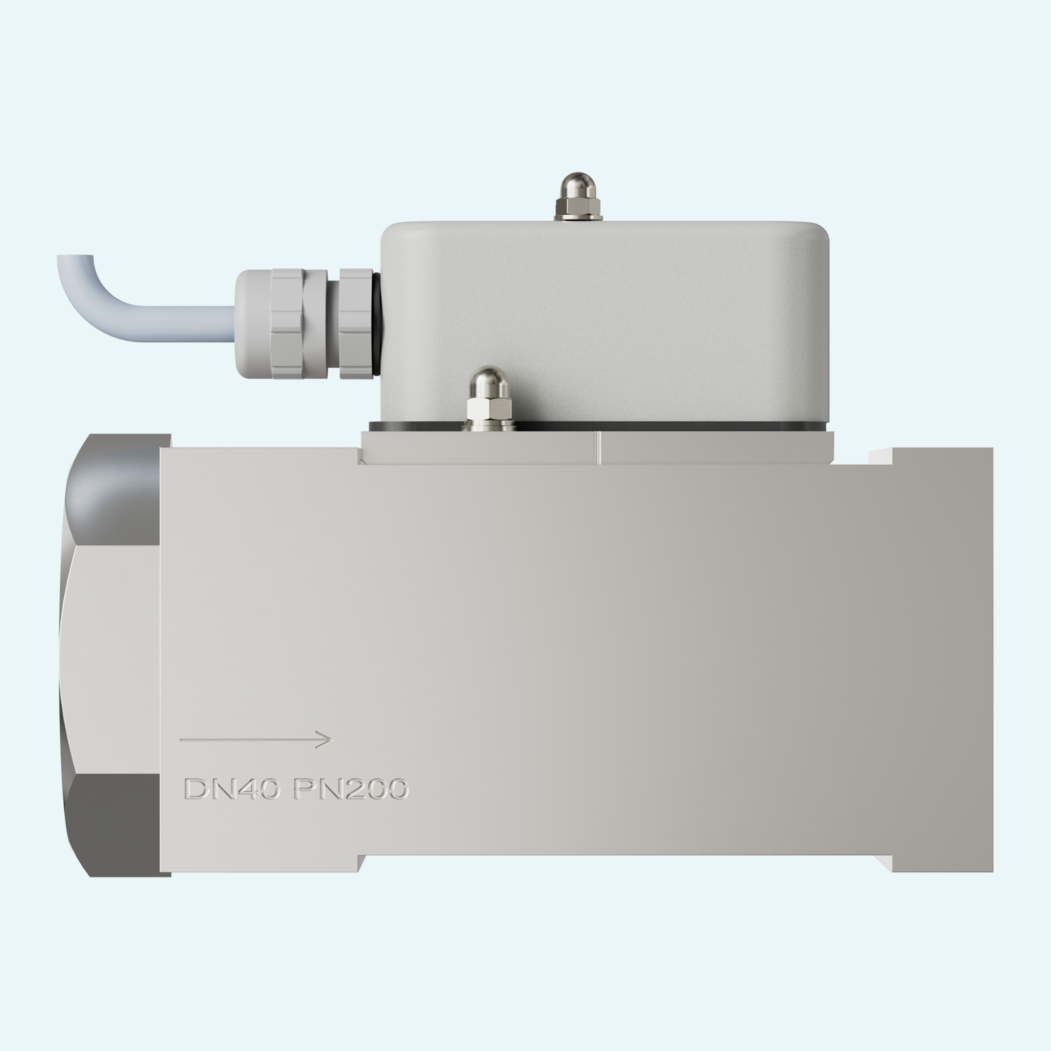

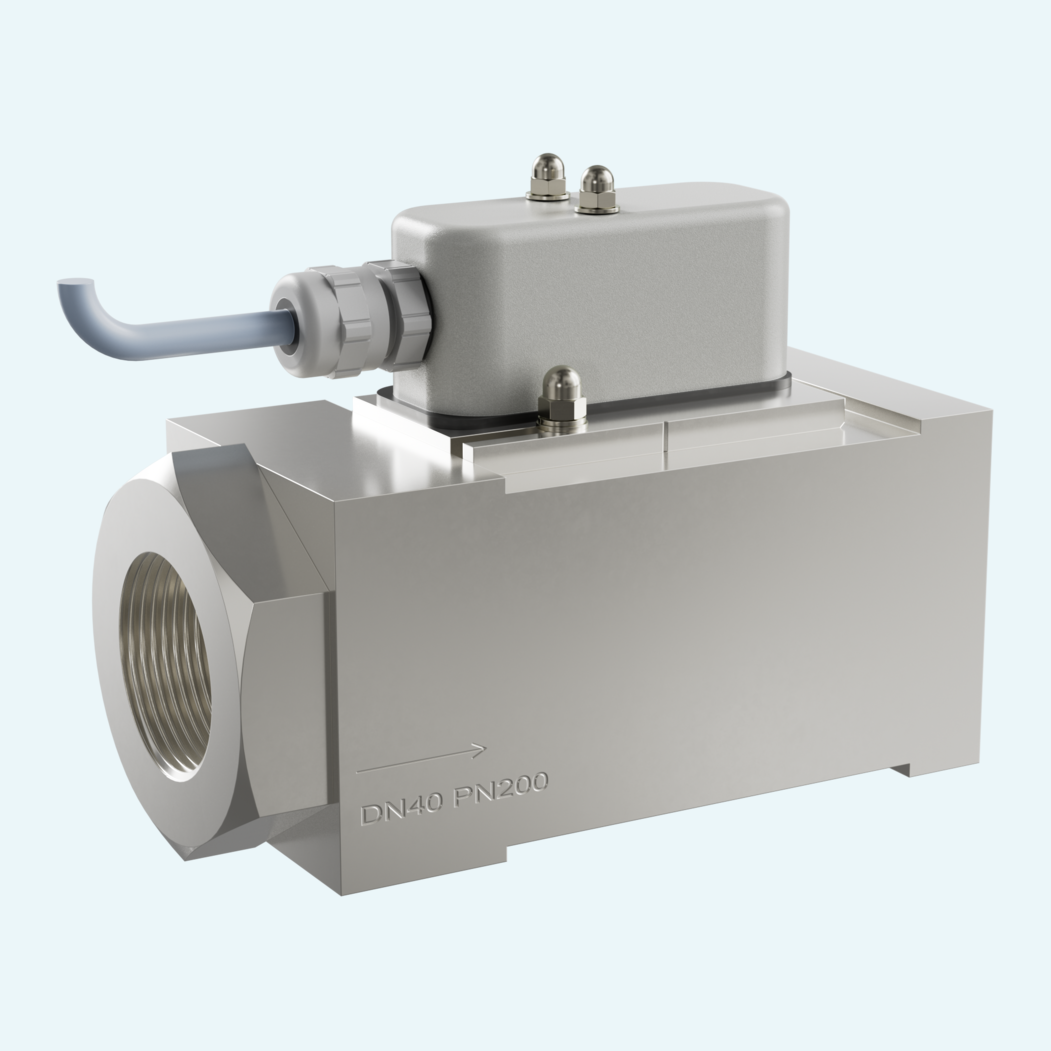

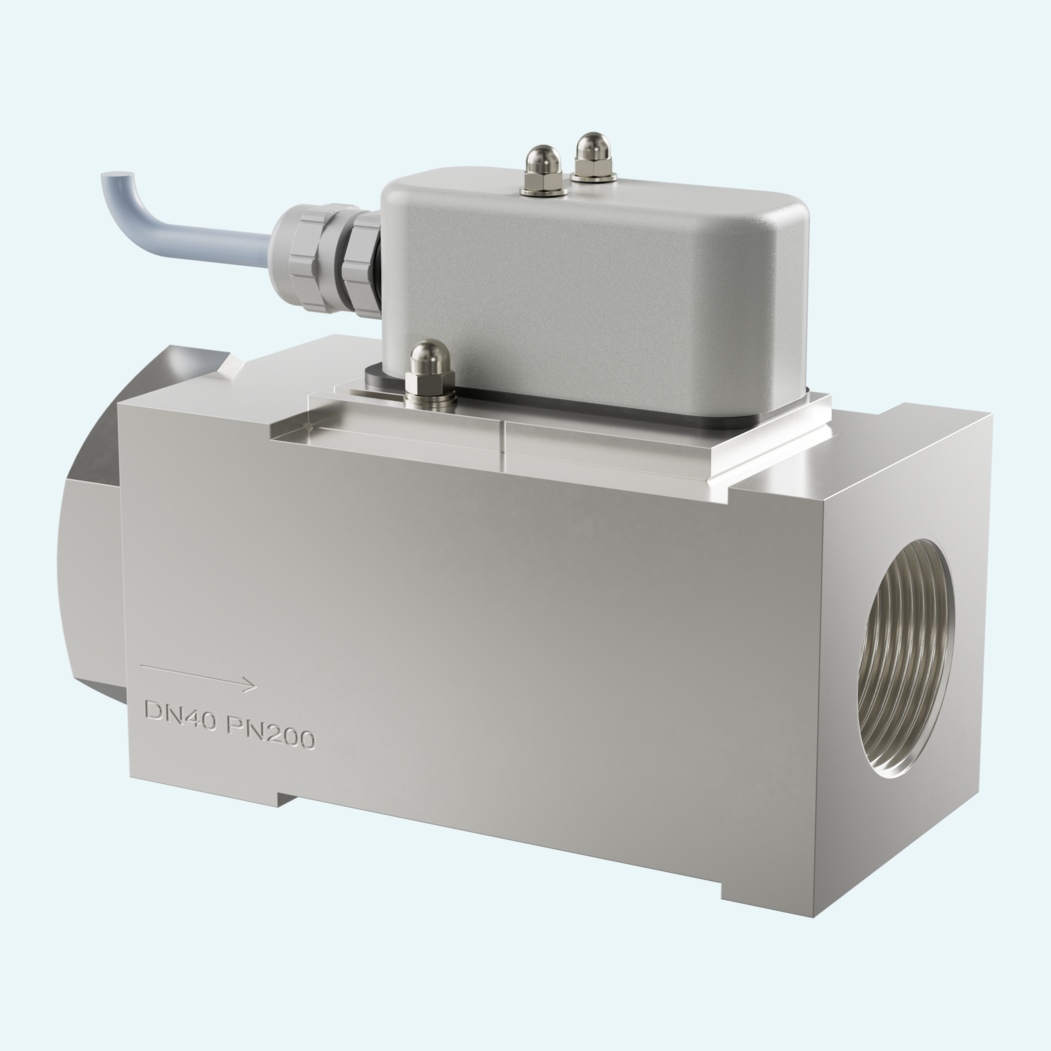

Un monitoraggio stabile della portata è fondamentale laddove i circuiti liquidi richiedono un punto di commutazione chiaro anziché una misurazione continua. L'HR1MV utilizza un pistone meccanico supportato da molla con azionamento magnetico a contatto reed per monitorare i flussi di acqua e olio su campi di commutazione selezionabili da 2...12 a 100...200 l/min.
La robusta costruzione del corpo è disponibile in ottone o acciaio inossidabile, offrendo agli operatori una scelta pratica per le applicazioni industriali con liquidi. Con una resistenza alla pressione PN 200 bar e temperature del fluido da -20...+120 °C, è costruito per ambienti idraulici e di processo impegnativi. L'interruttore è stabilizzato in viscosità per oli da 30 a 200 mm²/s, contribuendo a mantenere un comportamento di commutazione affidabile nelle applicazioni oleodinamiche comuni.
L'installazione resta flessibile con dimensioni DN 32...50, filettature femmina G 1 1/4...G 2 e collegamenti elettrici opzionali tra cui DIN 43650-A / ISO 4400 o M12x1. Il grado di protezione IP65, la tensione di commutazione massima di 250 V AC e la potenza di commutazione massima di 50 VA supportano un'integrazione affidabile nei circuiti di controllo.
Un pistone supportato da molla si muove con il flusso e aziona magneticamente un contatto reed al raggiungimento del punto di commutazione impostato.
Le parti a contatto con il fluido sono disponibili in versioni in acciaio inossidabile o ottone, con i materiali di tenuta elencati per dimensione nominale e versione.
La famiglia copre DN 32...50 con filettature femmina G 1 1/4...G 2. Su richiesta sono disponibili ulteriori tipi di collegamento.
Il valore di commutazione può essere impostato mediante regolazione longitudinale della testa di commutazione e fissato con le viti di fissaggio una volta raggiunto.
Il collegamento standard prevede un cavo da 2,5 m. I collegamenti a spina opzionali includono DIN 43650-A / ISO 4400 e M12x1.
All'ingresso e all'uscita è richiesto un tratto di calma rettilineo di 5 x DN. Per fluidi contaminati si raccomandano filtri.
