Dati climatici interni stabili contribuiscono a mantenere in funzione con affidabilità impianti HVAC, BEMS e ambienti controllati. I trasmettitori HD48 misurano umidità relativa, temperatura e punto di rugiada calcolato, risultando adatti a condotti di ventilazione, camere bianche, musei, farmacie, serre, allevamenti ed edifici industriali o civili.
La serie si adatta a diversi punti di installazione senza modificare il concetto di misura. È possibile scegliere sonde fisse verticali da parete, sonde orizzontali da condotto o sonde remote con cavo da 2, 5 o 10 m, oltre a steli da 135 mm o 335 mm ove applicabile. Le versioni standard coprono il campo -20...+80 °C, mentre alcune versioni orizzontali e con cavo si estendono fino a -40...+150 °C.
L'integrazione è semplice sia nei sistemi analogici sia in quelli digitali. Le versioni HD48 offrono uscita attiva 4...20 mA, 0...10 Vdc oppure RS485 Modbus-RTU, con display LCD a 4 cifre opzionale e taratura di fabbrica per un utilizzo immediato. La custodia in ABS con grado di protezione IP65 e i filtri di protezione della sonda garantiscono un funzionamento affidabile con una manutenzione ordinaria ridotta.
I modelli sono disponibili per umidità relativa, temperatura, umidità relativa con temperatura, oppure punto di rugiada con temperatura.
La serie comprende sonde fisse verticali da parete, sonde fisse orizzontali da condotto e sonde con cavo dotate di connettore M16.
L'umidità relativa viene misurata con un sensore capacitivo, mentre la temperatura viene misurata con NTC o Pt100 a seconda della versione.
Le versioni con display LCD a 4 cifre possono visualizzare un parametro misurato o alternare due parametri in sequenza.
I modelli HD48S utilizzano Modbus-RTU e includono impostazioni configurabili di indirizzo, velocità di trasmissione, parità e bit di stop.
Il software HD4817CAL supporta la scalatura del campo analogico, le impostazioni di comunicazione seriale, la modalità di visualizzazione, l'unità di temperatura e la calibrazione dell'umidità relativa.
Codice: HD48 [1] [2] [3] [4] [5]
Esempio: HD48S17ETC1.2L
[1] Uscita
Vuoto = uscita analogica 4…20 mA
V = uscita analogica 0…10 Vdc
S = solo uscita RS485 MODBUS-RTU
Nota: i modelli con uscita analogica dispongono di un'uscita per ogni grandezza misurata.
[2] Grandezze misurate
01 = Umidità Relativa
07 = Temperatura
17 = Temperatura e Umidità Relativa
77 = Temperatura e Punto di Rugiada
[3] Campo di misura della temperatura
Vuoto = campo standard –20…+80 °C
E = campo esteso –40…+150 °C (non disponibile con i modelli "TV" e "77")
[4] Tipo di sonda

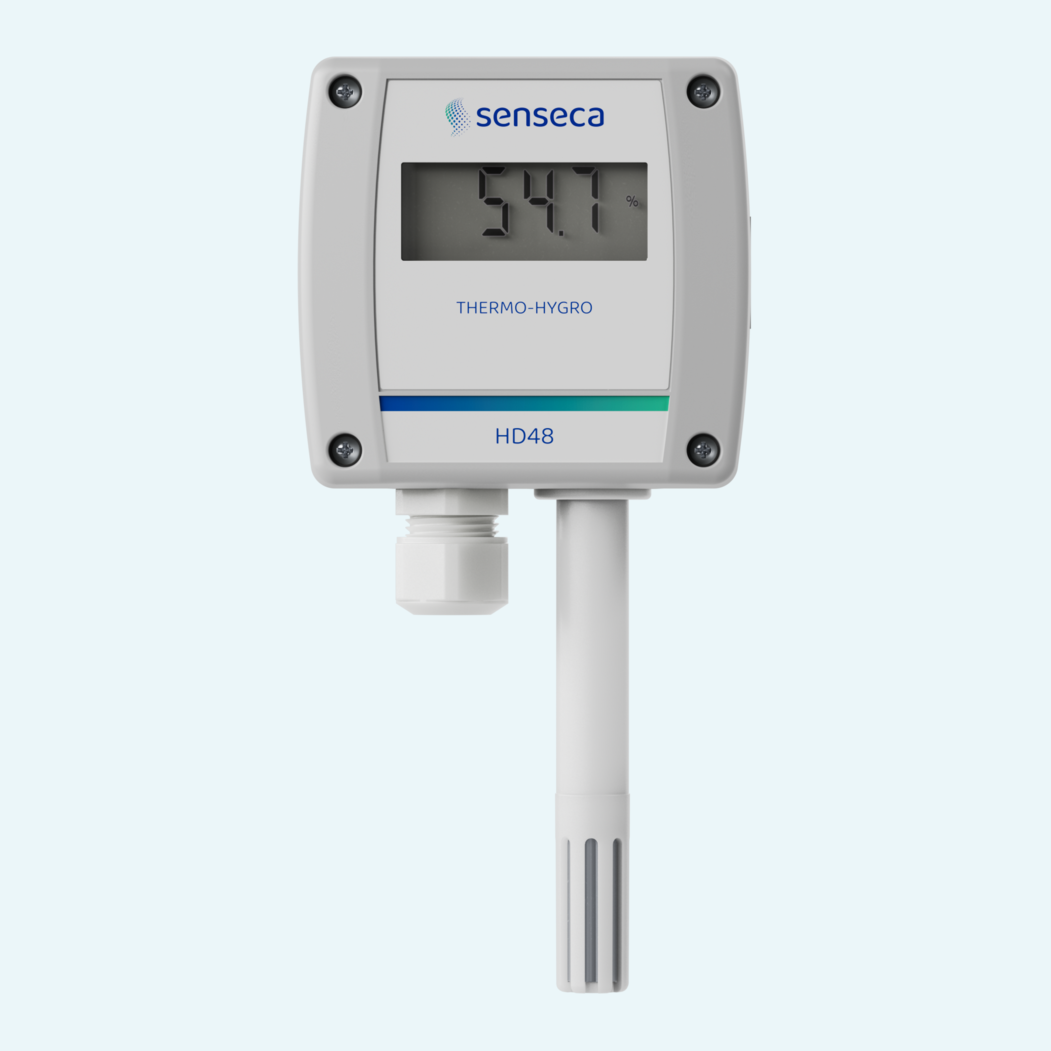

TV = sonda fissa verticale (non disponibile con i modelli "77")
TO1 = sonda fissa orizzontale, stelo 135 mm
TO2 = sonda fissa orizzontale, stelo 335 mm
TC1.2 = sonda con cavo da 2 m, stelo 135 mm
TC1.5 = sonda con cavo da 5 m, stelo 135 mm
TC1.10 = sonda con cavo da 10 m, stelo 135 mm
TC2.2 = sonda con cavo da 2 m, stelo 335 mm
TC2.5 = sonda con cavo da 5 m, stelo 335 mm
TC2.10 = sonda con cavo da 10 m, stelo 335 mm
[5] Display
Vuoto = senza display
L = con display LCD
