Stabile Raumklimadaten helfen dabei, HLK-Anlagen, Gebäudeleittechnik (GLT) und kontrollierte Umgebungen zuverlässig zu betreiben. HD48-Transmitter messen relative Feuchte, Temperatur und den berechneten Taupunkt und eignen sich damit für Lüftungskanäle, Reinräume, Museen, Apotheken, Gewächshäuser, landwirtschaftliche Betriebe sowie Industrie- und Wohngebäude.
Die Serie passt sich unterschiedlichen Einbauorten an, ohne das Messkonzept zu ändern. Wählen Sie zwischen vertikalen Wandfühlern, horizontalen Kanalfühlern oder Fernfühlern mit 2, 5 oder 10 m Kabel sowie, sofern zutreffend, Schaftlängen von 135 mm oder 335 mm. Standardversionen decken -20...+80 °C ab, während ausgewählte horizontale Fühler- und Kabelfühlerversionen den Bereich auf -40...+150 °C erweitern.
Die Integration in analoge und digitale Systeme ist unkompliziert. HD48-Versionen bieten einen aktiven Ausgang mit 4...20 mA, 0...10 Vdc oder RS485-Modbus-RTU, mit optionaler 4-stelliger LCD-Anzeige und werkseitiger Kalibrierung für den sofortigen Einsatz. Das IP65-Gehäuse aus ABS und geschützte Fühlerfilter sorgen für einen zuverlässigen Betrieb mit geringem routinemäßigem Wartungsaufwand.
Modelle sind für relative Feuchte, Temperatur, relative Feuchte mit Temperatur oder Taupunkt mit Temperatur erhältlich.
Die Serie umfasst feste vertikale Wandfühler, feste horizontale Kanalfühler und Kabelfühler mit M16-Steckverbinder.
Die relative Feuchte wird mit einem kapazitiven Sensor gemessen, während die Temperatur je nach Version mit NTC oder Pt100 erfasst wird.

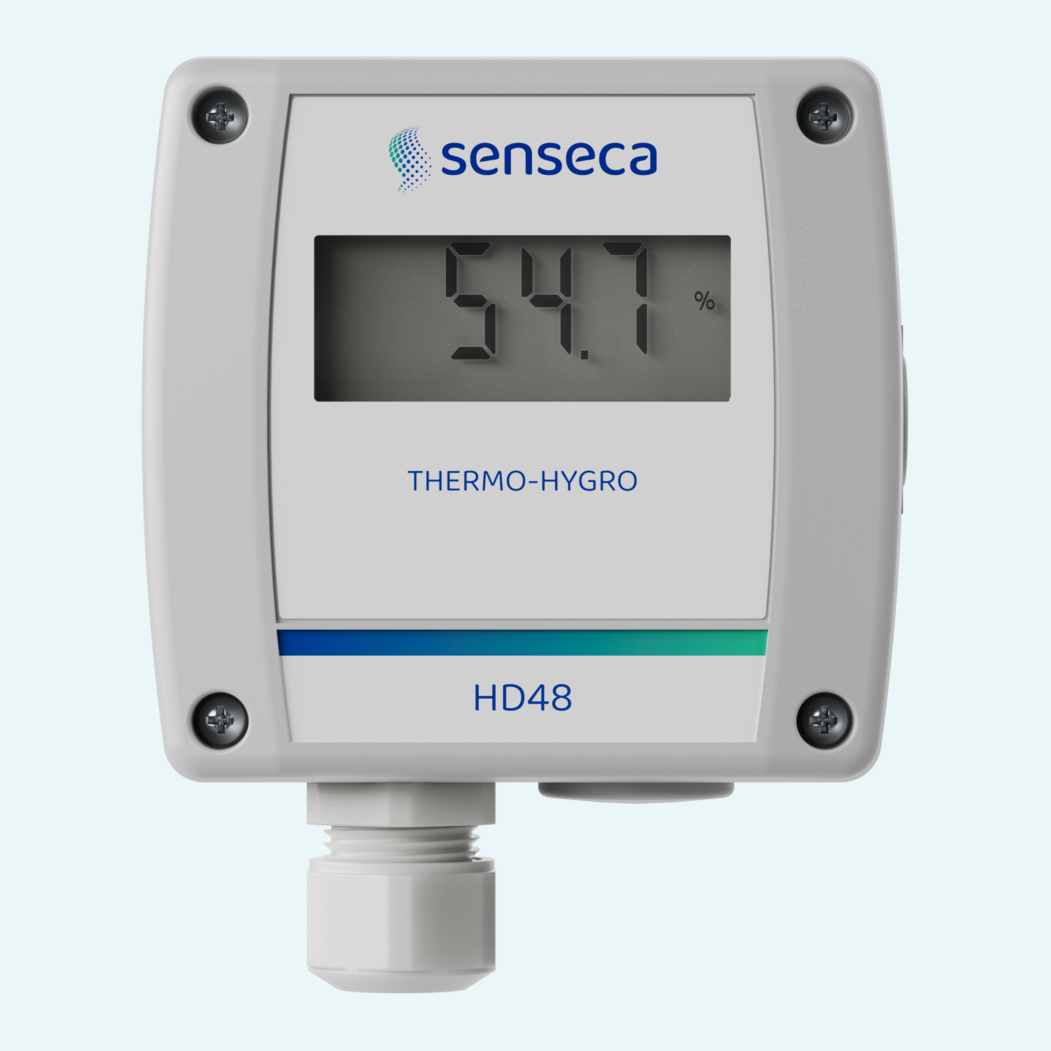

Versionen mit 4-stelliger LCD-Anzeige können einen Messwert anzeigen oder zwei Parameter nacheinander abwechselnd darstellen.
HD48S-Modelle verwenden Modbus-RTU und umfassen konfigurierbare Einstellungen für Adresse, Baudrate, Parität und Stoppbit.
Die HD4817CAL-Software unterstützt die Skalierung des Analogbereichs, Einstellungen der seriellen Kommunikation, den Anzeigemodus, die Temperatureinheit und die Kalibrierung der relativen Feuchte.
Code: HD48 [1] [2] [3] [4] [5]
Beispiel: HD48S17ETC1.2L
[1] Ausgang
Leer = Analogausgang 4…20 mA
V = Analogausgang 0…10 Vdc
S = nur RS485-MODBUS-RTU-Ausgang
Hinweis: Die Modelle mit Analogausgang verfügen über einen Ausgang je Messgröße.
[2] Messgrößen
01 = relative Feuchte
07 = Temperatur
17 = Temperatur und relative Feuchte
77 = Temperatur und Taupunkt
[3] Temperaturmessbereich
Leer = Standardbereich –20…+80 °C
E = erweiterter Bereich –40…+150 °C (nicht möglich bei „TV“- und „77“-Modellen)
[4] Fühlertyp

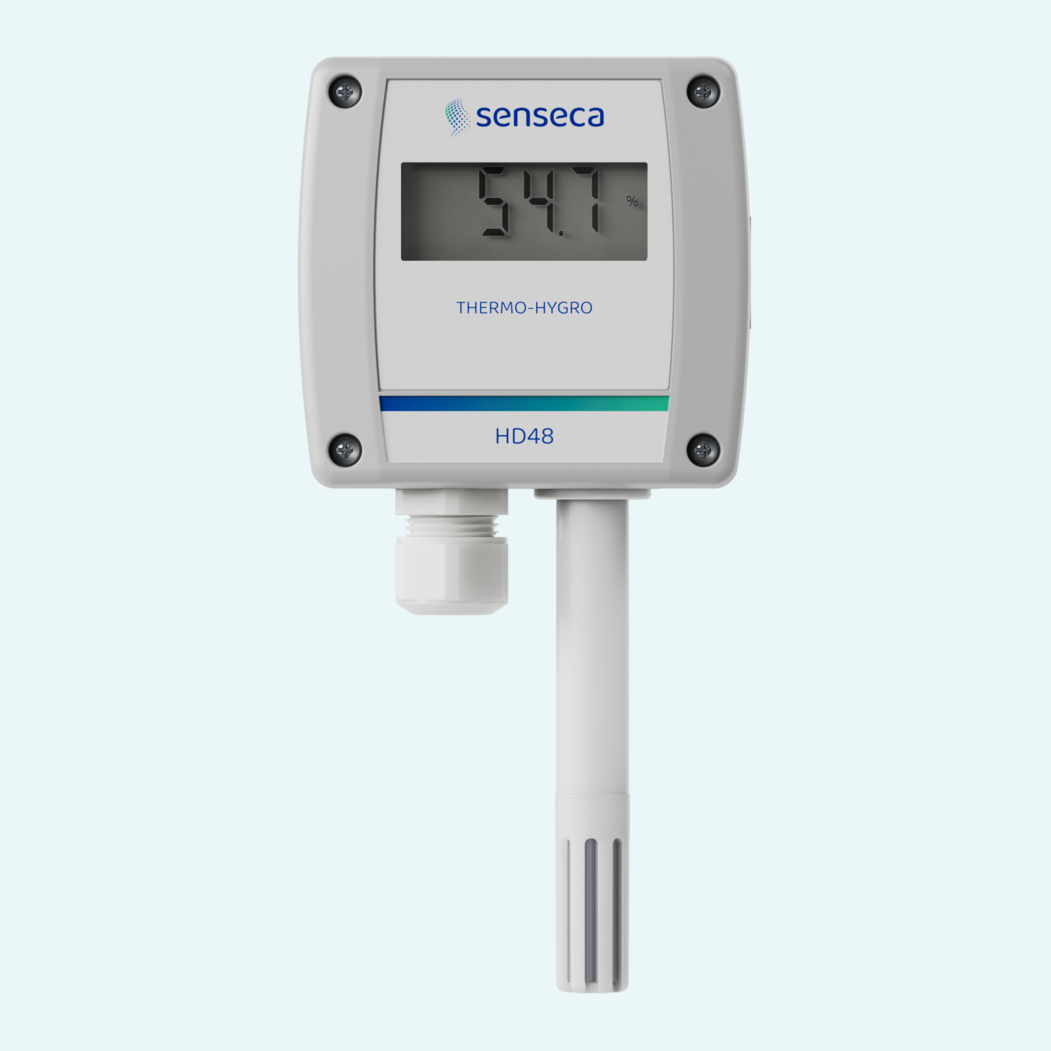

TV = fester vertikaler Fühler (nicht möglich bei „77“-Modellen)

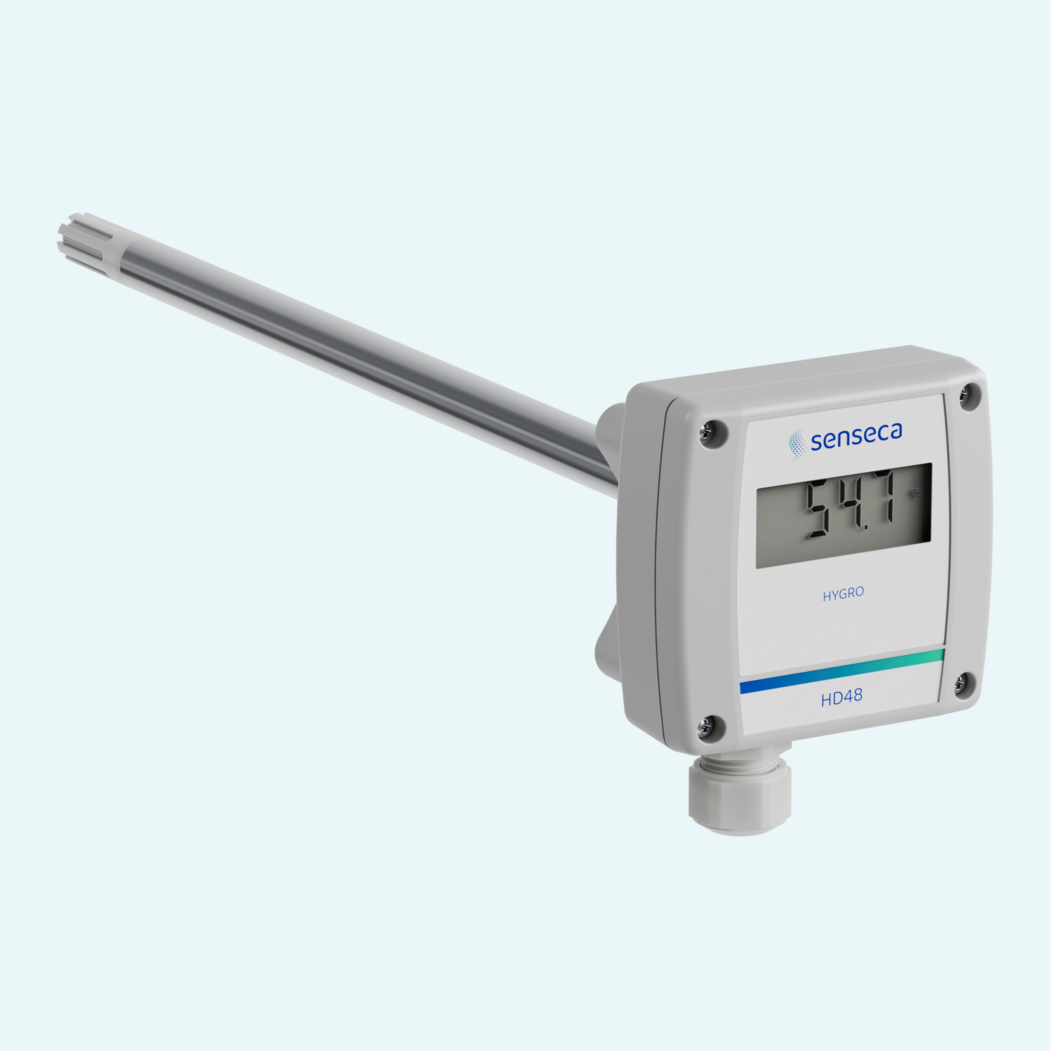

TO1 = fester horizontaler Fühler, Schaft 135 mm
TO2 = fester horizontaler Fühler, Schaft 335 mm

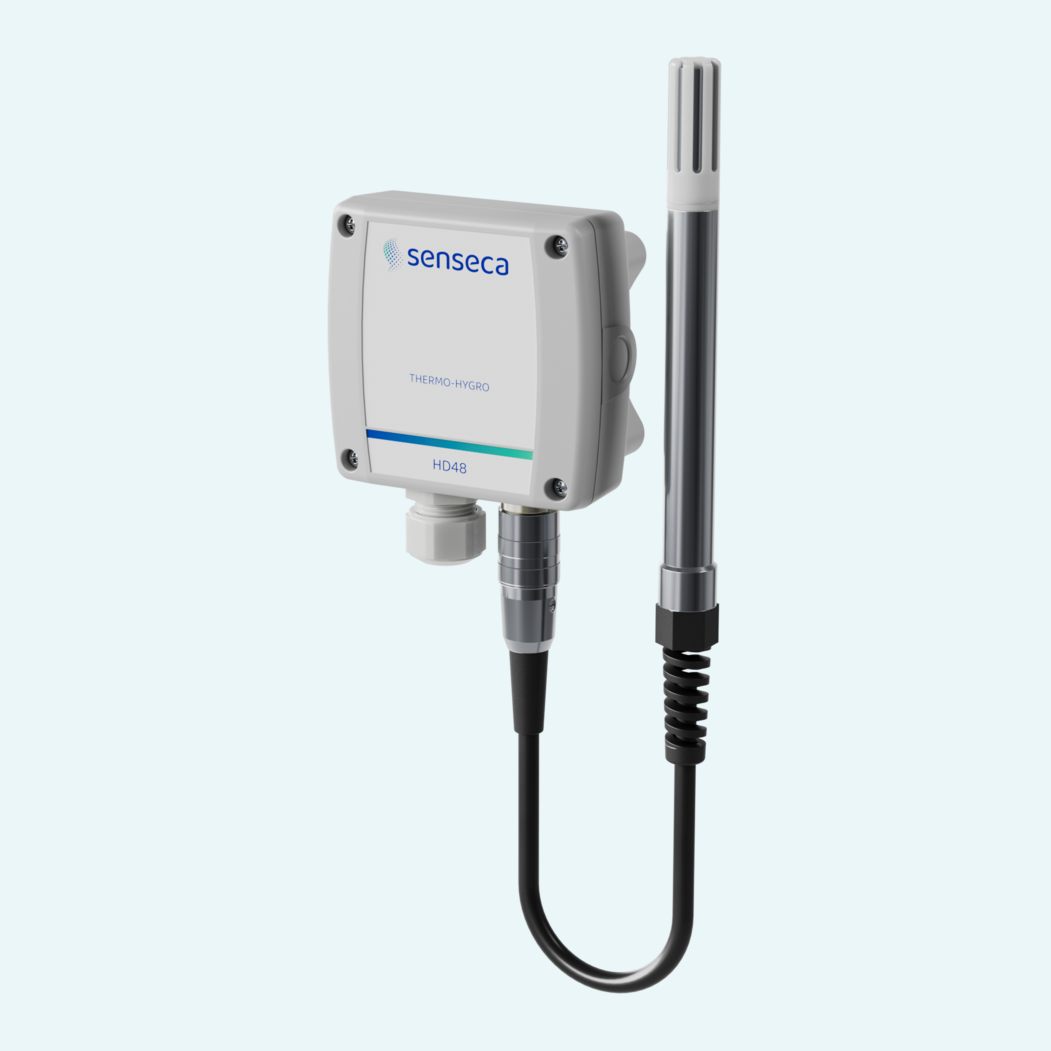

TC1.2 = Fühler mit 2 m Kabel, Schaft 135 mm
TC1.5 = Fühler mit 5 m Kabel, Schaft 135 mm
TC1.10 = Fühler mit 10 m Kabel, Schaft 135 mm
TC2.2 = Fühler mit 2 m Kabel, Schaft 335 mm
TC2.5 = Fühler mit 5 m Kabel, Schaft 335 mm
TC2.10 = Fühler mit 10 m Kabel, Schaft 335 mm
[5] Anzeige
Leer = ohne Anzeige
L = mit LCD-Anzeige
