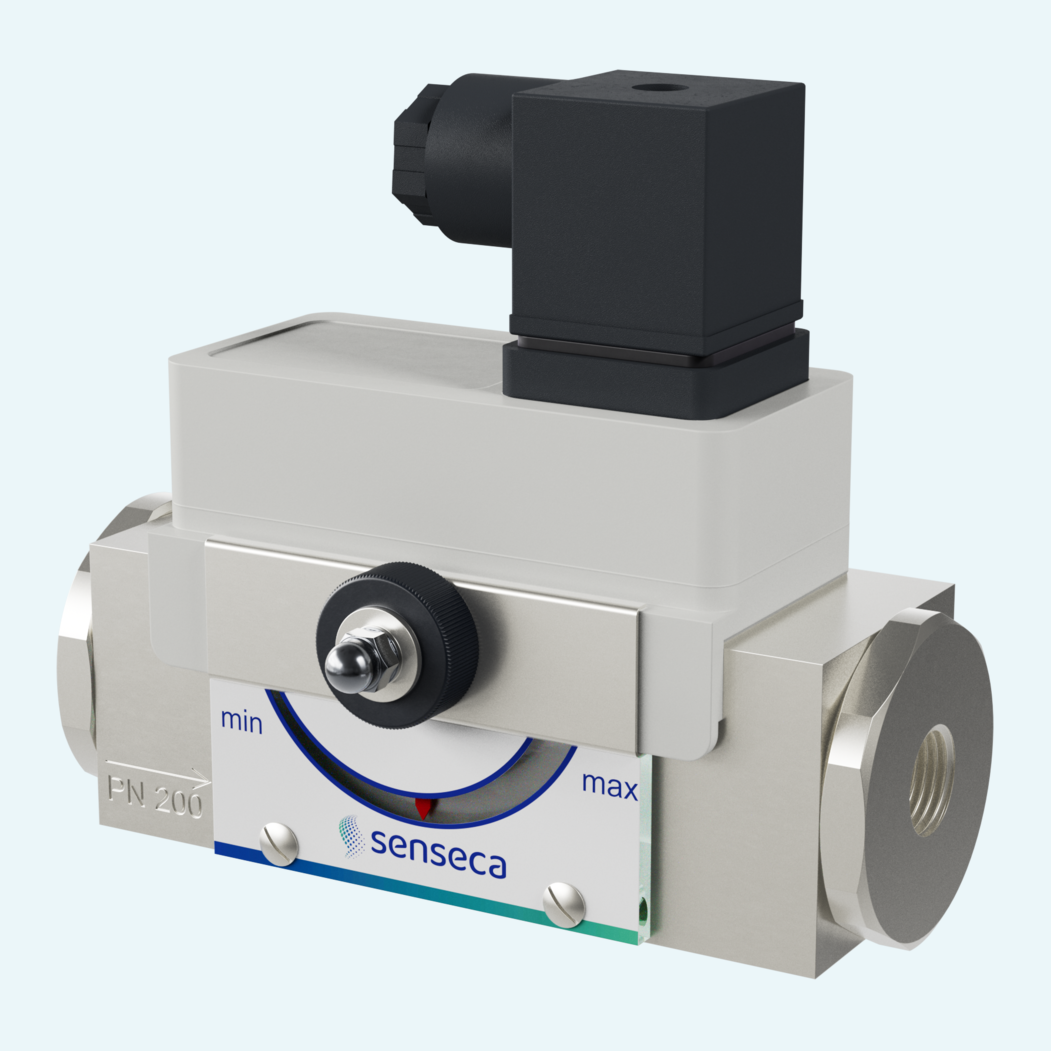

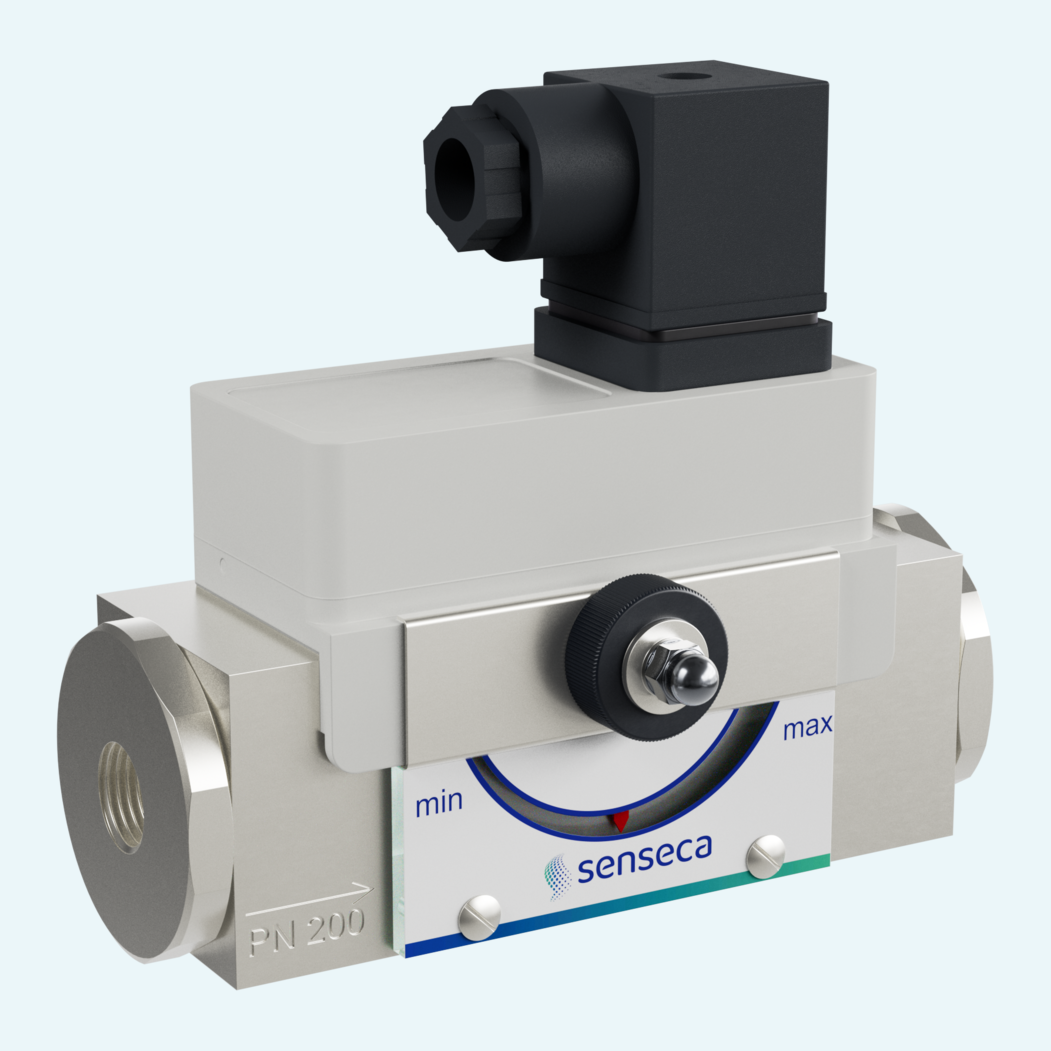

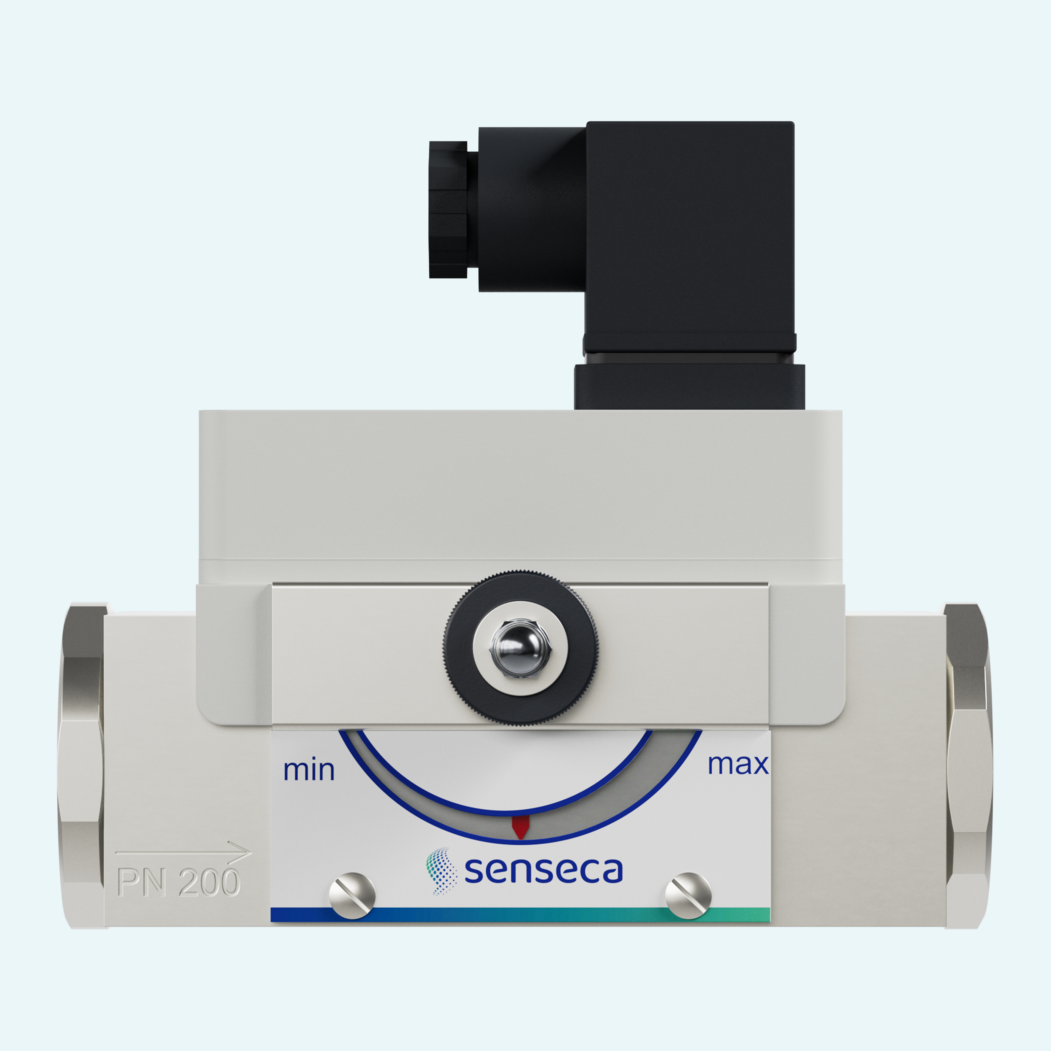

Un monitoraggio affidabile del flusso inizia con un flussostato adatto al fluido, alla pressione e allo spazio di installazione. Questo flussostato meccanico monitora fluidi liquidi mediante un pistone supportato da una molla e l'azionamento magnetico di un contatto reed, offrendo agli operatori di impianto una soluzione compatta per punti di commutazione definiti nelle linee di processo.
La famiglia copre DN 8...25 con filettature femmina da G 1/4...G 1 e campi di commutazione per olio da 0,5...60 l/min per viscosità di 30...330 mm²/s. Le prestazioni stabilizzate in funzione della viscosità garantiscono un comportamento di commutazione ripetibile nell'intero campo olio specificato, mentre i materiali a contatto con il fluido in ottone o acciaio inossidabile consentono di adattare il dispositivo al fluido.
Per ambienti industriali gravosi, la versione standard è resistente alla pressione fino a PN 200, con PN 500 disponibile come opzione per la versione in ottone. Il grado di protezione IP65, il collegamento DIN 43650-A / ISO 4400 e le opzioni di display, connettore M12x1, monitoraggio della temperatura o testina di commutazione aggiuntiva rendono l'HD2K flessibile da configurare in base all'esigenza.
Un pistone supportato da una molla si sposta con il flusso e aziona magneticamente il contatto reed al raggiungimento del valore di commutazione.
Le versioni display laterale O/O1 e frontale Z/Z1 sono disponibili come opzione.
Se è necessaria una regolazione, la testina di commutazione viene impostata mediante regolazione a pignone e fissata con una vite di fissaggio al raggiungimento del valore di commutazione.
Il collegamento elettrico standard utilizza un connettore DIN 43650-A / ISO 4400; è disponibile come opzione un connettore rotondo M12x1 a 4 poli.
Le opzioni comprendono un contatto in scambio, un contatto normalmente aperto, una testina di commutazione aggiuntiva, una lampada di segnalazione, una testina di commutazione in metallo e il monitoraggio della temperatura.
Si raccomandano tratti rettilinei di calma di 5 x DN in ingresso e in uscita, oltre a filtri per i fluidi contaminati.
