Il controllo del flusso d'aria dipende da punti di misura stabili e correttamente posizionati. I trasmettitori HD29 misurano la velocità dell'aria e, a seconda del modello, la temperatura e l'umidità relativa per applicazioni HVAC, BEMS, camere bianche, impianti industriali, musei, ambienti farmaceutici e altre attività di monitoraggio della ventilazione.
L'installazione si adatta alla configurazione del condotto e dell'involucro. Le sonde orizzontali fisse sono adatte a un montaggio snello sul condotto, mentre le sonde con cavo offrono flessibilità in configurazioni complesse. Lo stelo della sonda in acciaio inossidabile, la scala di profondità incisa e il riferimento di orientamento del flusso d'aria favoriscono un corretto posizionamento, con grado di protezione IP65 per l'involucro del trasmettitore.
La serie si integra in sistemi sia analogici che digitali. I modelli sono disponibili con uscita attiva 4…20 mA, 0…10 Vdc o RS485 con protocollo Modbus-RTU o ASCII proprietario. Le versioni analogiche offrono campi di velocità selezionabili fino a 20 m/s, mentre i modelli digitali coprono 0,05…20 m/s e offrono una risoluzione di 0,01 m/s.

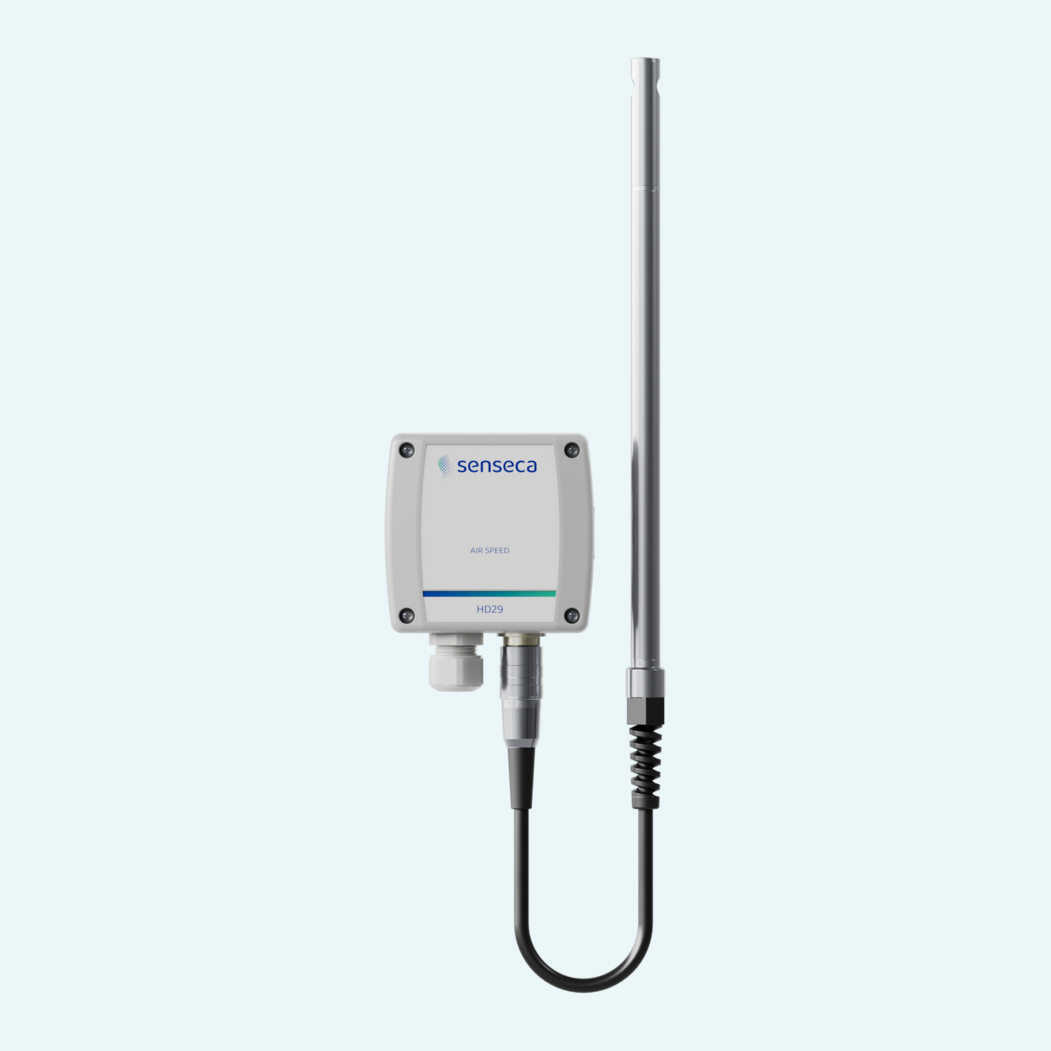

La serie offre sonde orizzontali fisse da condotto e sonde con connettore M16 e cavo. Le lunghezze dello stelo variano in base alle grandezze misurate e al tipo di sonda.
La velocità dell'aria viene misurata con un sensore termico a film sottile. La temperatura utilizza un sensore NTC, mentre le versioni con umidità relativa utilizzano un sensore capacitivo.
I modelli analogici utilizzano un jumper Fast/Slow per un tempo di risposta di 0,2 s o 2 s. I modelli HD29S offrono un fattore di filtraggio configurabile per la misura della velocità dell'aria.
I modelli HD29A e HD29V consentono di selezionare il campo di velocità dell'aria associato all'uscita analogica tramite dip switch.
I modelli HD29S possono fornire in uscita velocità dell'aria, temperatura, umidità relativa, punto di rugiada, umidità assoluta, temperatura di bulbo umido e stato di errore tramite RS485.
Le sonde Ø 12 mm e Ø 14 mm possono essere fissate ai condotti mediante flange a parete compatibili o pressacavi in AISI304.
Codice: HD29 [1] [2] [3]
Esempio: HD29A371TC102
[1] Uscita
A = uscita analogica attiva 4…20 mA
V = uscita analogica 0…10 V
S = uscita digitale RS485
[2] Grandezze misurate

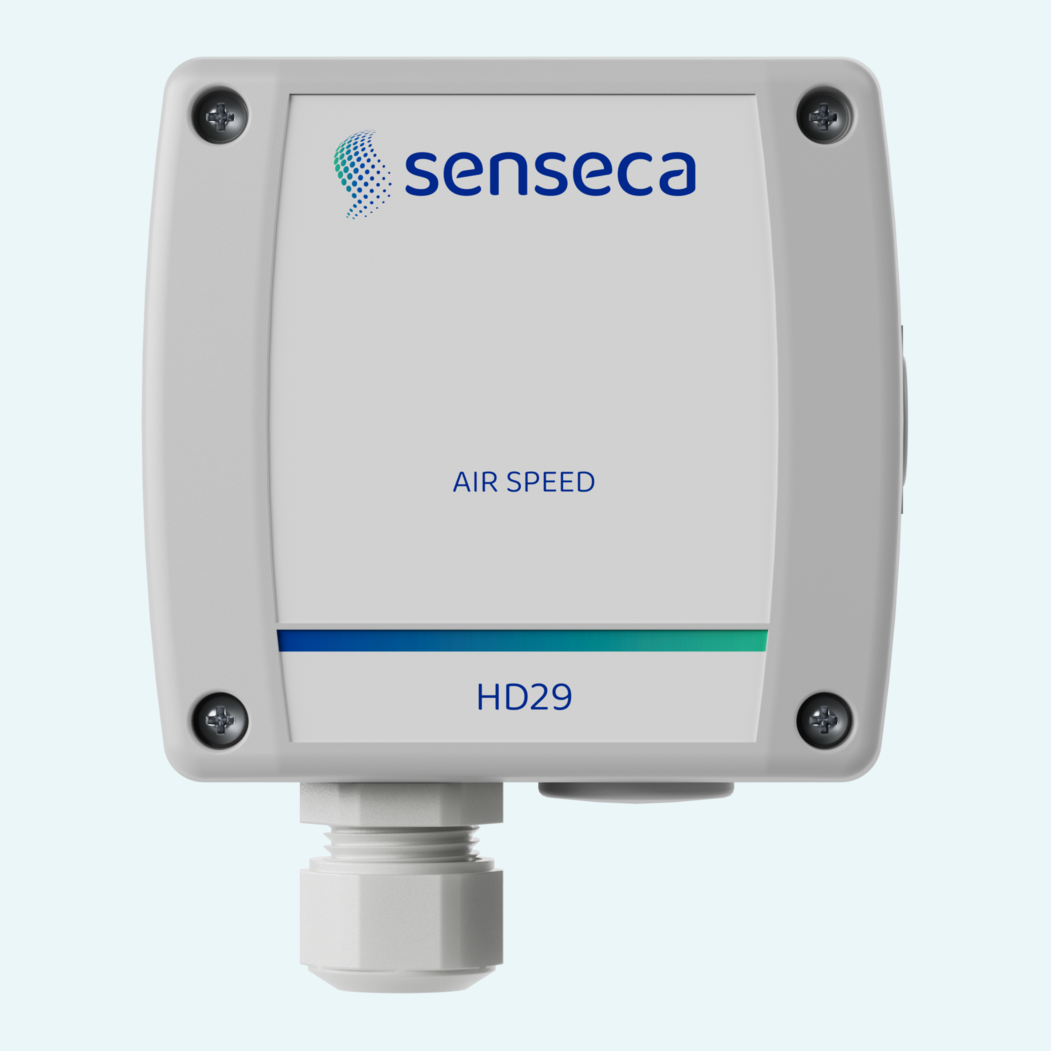

300 = velocità dell'aria

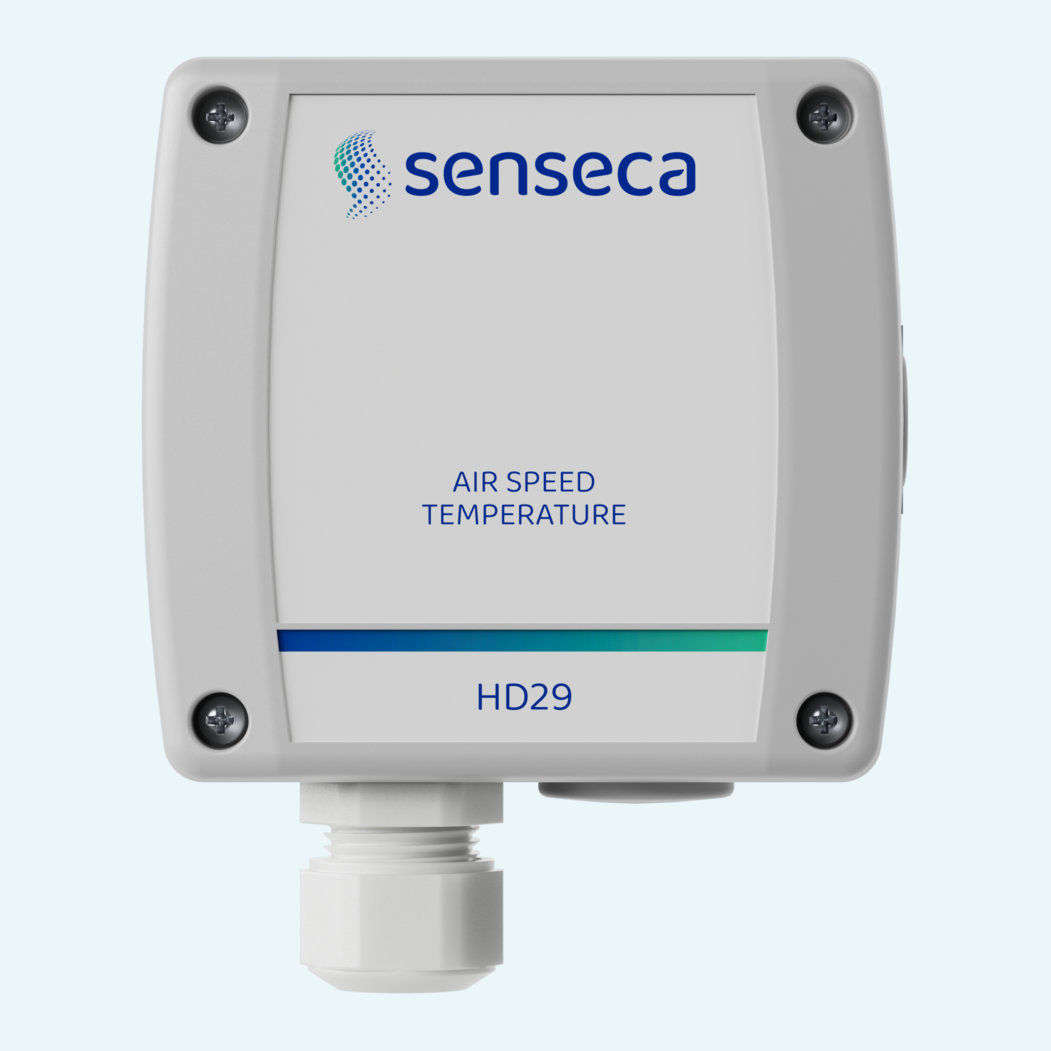

370 = velocità dell'aria e temperatura

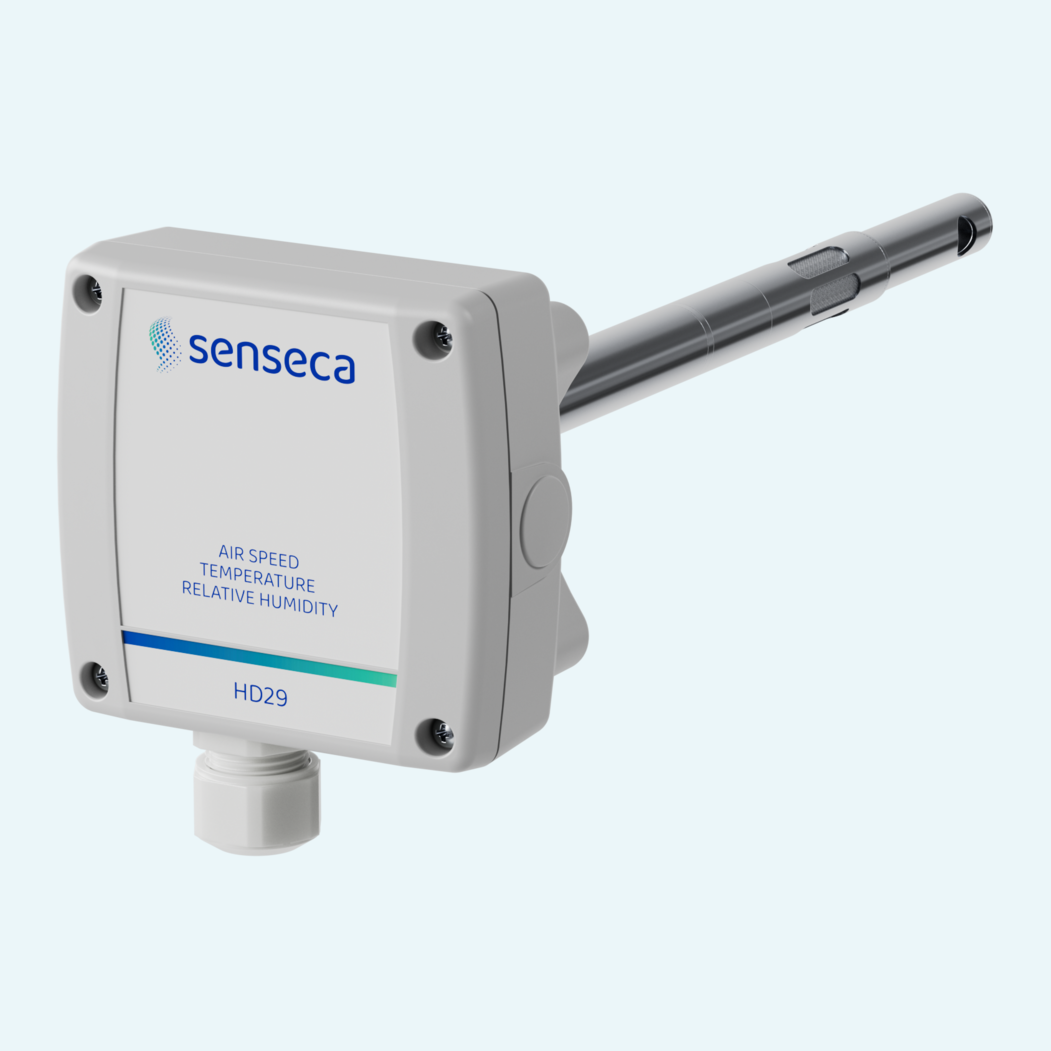

371 = velocità dell'aria, temperatura e umidità relativa
[3] Tipo di sonda e lunghezza dello stelo (*)
TO1 = sonda orizzontale fissa, stelo corto
TO2 = sonda orizzontale fissa, stelo medio
TO3 = sonda orizzontale fissa, stelo lungo
TC102 = sonda con cavo da 2 m, stelo corto
TC105 = sonda con cavo da 5 m, stelo corto
TC110 = sonda con cavo da 10 m, stelo corto
TC202 = sonda con cavo da 2 m, stelo medio
TC205 = sonda con cavo da 5 m, stelo medio
TC210 = sonda con cavo da 10 m, stelo medio
TC302 = sonda con cavo da 2 m, stelo lungo
TC305 = sonda con cavo da 5 m, stelo lungo
TC310 = sonda con cavo da 10 m, stelo lungo
