I controlli della temperatura dell'aria e del gas diventano più rapidi e semplici quando la sonda reagisce velocemente nel punto di misura. Con un tempo di risposta T90 di circa 2 s, questa sonda di Tipo K supporta misurazioni efficienti nelle applicazioni con aria e gas, in un ampio campo di misura da -65 ... +400 °C.
Il design aperto della sonda utilizza fili NiCr-Ni con Ø0,5 mm, saldati sulla punta e rettificati a filo. Ciò la rende adatta alla misurazione di aria e gas e, con alcune limitazioni, anche ai controlli superficiali in cui è richiesto il contatto diretto.

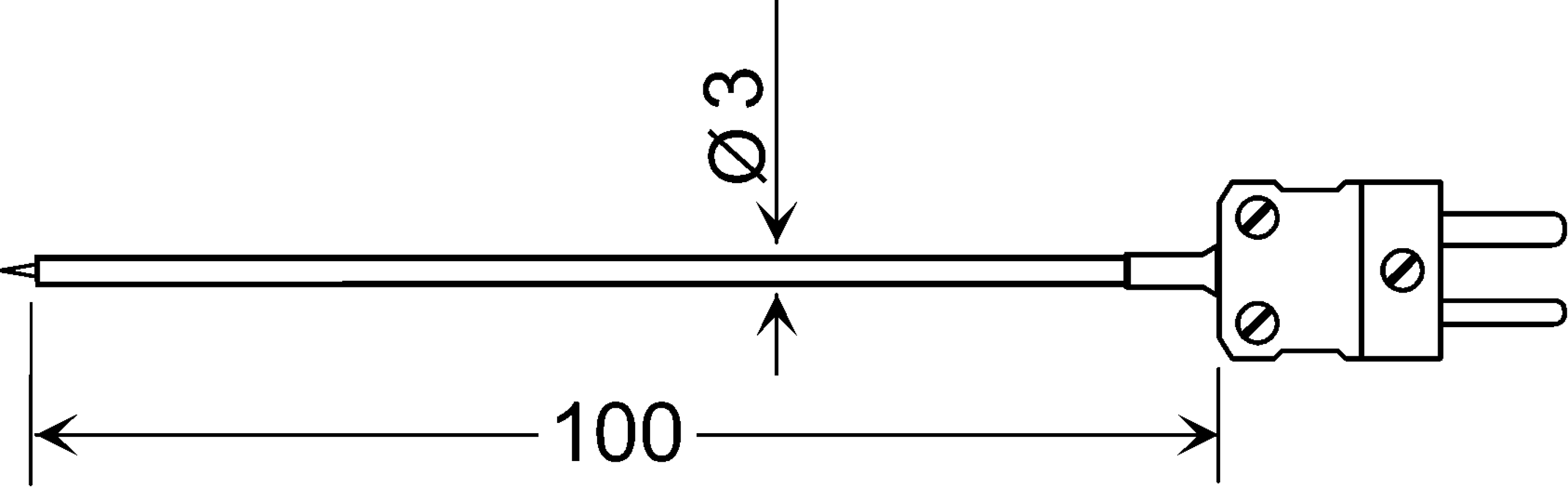

Una lunghezza sonda di 100 mm e un tubo in V4A sottile con Ø3 mm Le consentono di raggiungere punti di misura compatti senza ingombri superflui. Il connettore piatto miniaturizzato NST1200, collegato rigidamente, fornisce un'interfaccia a innesto diretto per gli strumenti di misura compatibili, mentre la classe di accuratezza 1 conferisce al risultato di misura una base tecnica definita.
La sonda utilizza un elemento sensore a termocoppia di Tipo K NiCr-Ni per la misurazione della temperatura in aria e gas.

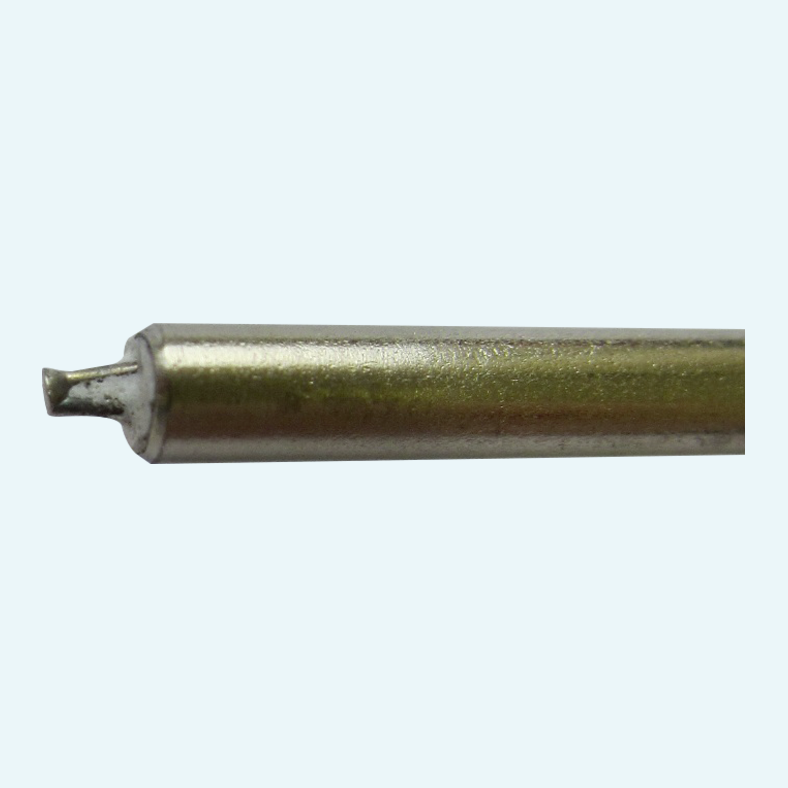

I fili NiCr-Ni con Ø0,5 mm sono saldati sulla punta e rettificati a filo per un'esposizione diretta nel punto di misura.
Il sensore è integrato in un tubo in V4A con diametro Ø3 mm e lunghezza sonda di 100 mm.
La sonda si collega tramite un connettore piatto miniaturizzato NST1200, fissato rigidamente al corpo del sensore.
Il design è adatto anche alla misurazione superficiale con alcune limitazioni, come indicato per il tipo di sonda.
| Principio di misurazione |
Thermocouples
|
|---|---|
| Sensore di temperatura |
Type K, Class 1
|
| Intervallo di temperatura |
-65...+400 °C
|
| Intervallo di temperatura TC K |
-65...+400 °C
|
| Tempo di risposta (T90), uscita analogica (passiva) |
2 s
|
|---|
| Cavo |
0 m
|
|---|---|
| Attacco |
Miniature flat pin plug
|
| Diametro della sonda |
3 mm
|
| Lunghezza della sonda |
100 mm
|
| Materiale |
AISI 316 stainless steel
|
