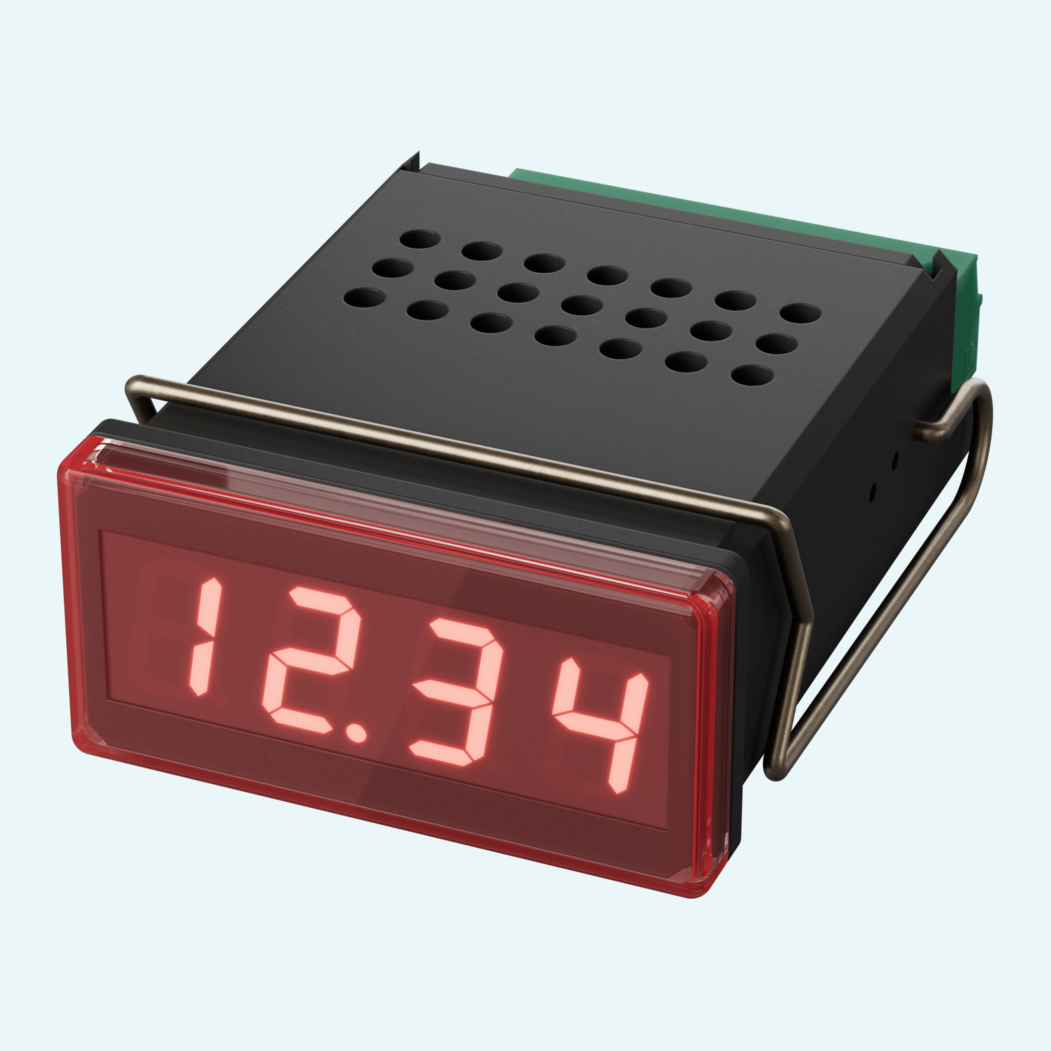

L'indicazione locale della temperatura deve essere semplice da installare e facile da leggere. Questo strumento digitale da pannello offre una soluzione di visualizzazione compatta da 24 x 48 mm per i valori di temperatura di processo, con versioni per sensori Pt100, Pt1000 o termocoppia di Tipo K.
Non è richiesta alcuna configurazione, riducendo lo sforzo di messa in servizio durante il montaggio a pannello. A seconda della versione, il dispositivo copre Pt100 da -200...+650 °C o -60,0...+199,9 °C, Pt1000 da -60...+199,9 °C e termocoppia di Tipo K da -50...+1150 °C. Le versioni Pt100 e Pt1000 possono essere regolate tramite un trimmer a vite sul retro del dispositivo.

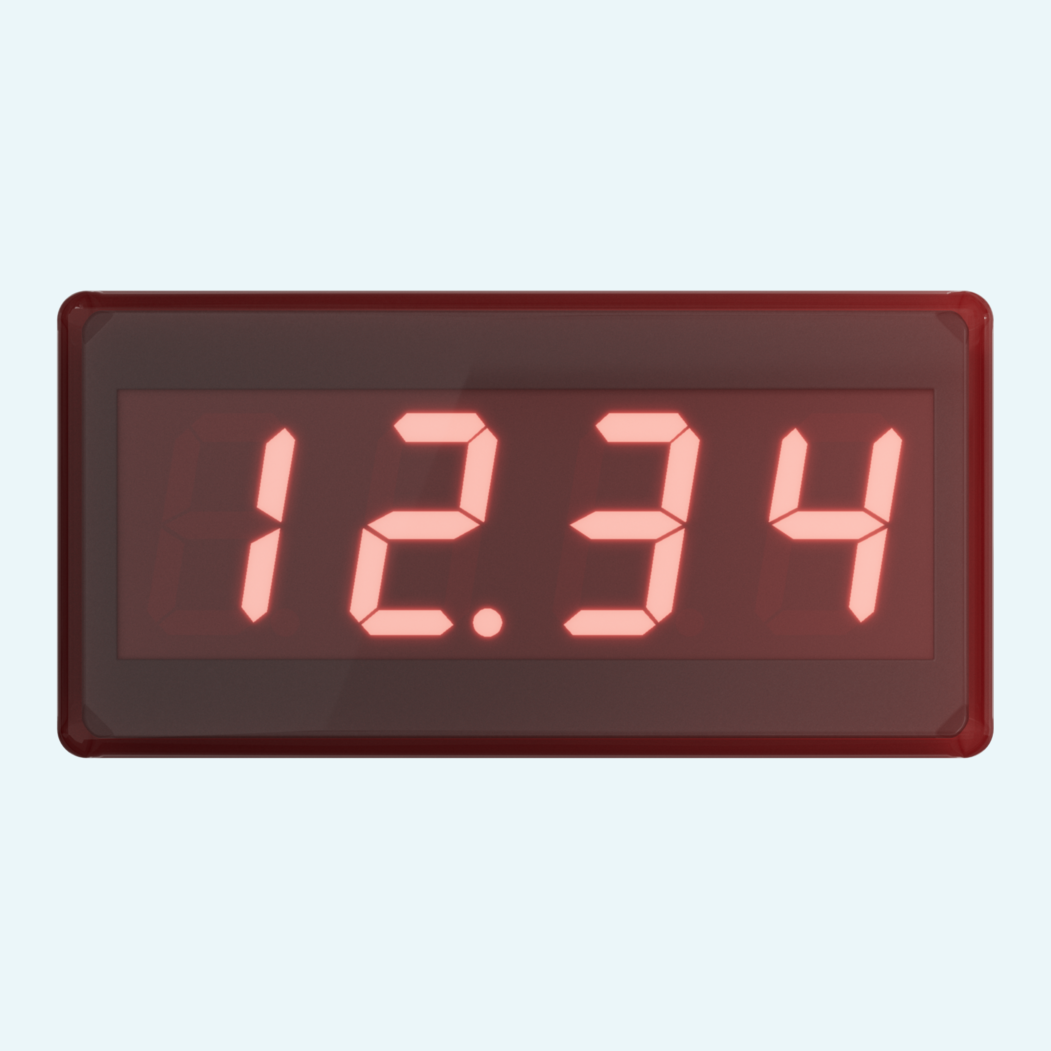

Il display LED rosso a 3½ cifre presenta cifre da 10 mm per una lettura chiara dal pannello frontale. La tensione di alimentazione è selezionabile tra 12 V DC e 24 V DC tramite ponticello di saldatura, mentre il montaggio a molletta supporta spessori del pannello da 1 a circa 10 mm. Il grado di protezione (IP) frontale è IP54, con IP65 disponibile utilizzando il kit di O-ring opzionale.
Lo strumento da pannello viene fornito per un tipo di ingresso definito, tra cui Pt100, Pt1000 o termocoppia di Tipo K.
Le versioni Pt100 e Pt1000 includono un trimmer a vite posteriore per la compensazione dell'offset del sensore, ad esempio degli effetti dovuti a cavi lunghi.
L'alimentazione può essere impostata su 12 V DC o 24 V DC tramite un ponticello di saldatura accanto al morsetto di collegamento.
L'alloggiamento è fissato mediante una molletta in VA e supporta spessori del pannello da 1 a circa 10 mm.
Il collegamento avviene tramite un morsetto a vite/innesto a 4 poli per sezioni del cavo da 0,14 a 1,5 mm².
Sono disponibili versioni con risoluzione di 1 °C o 0,1 °C, a seconda del campo di misura.
