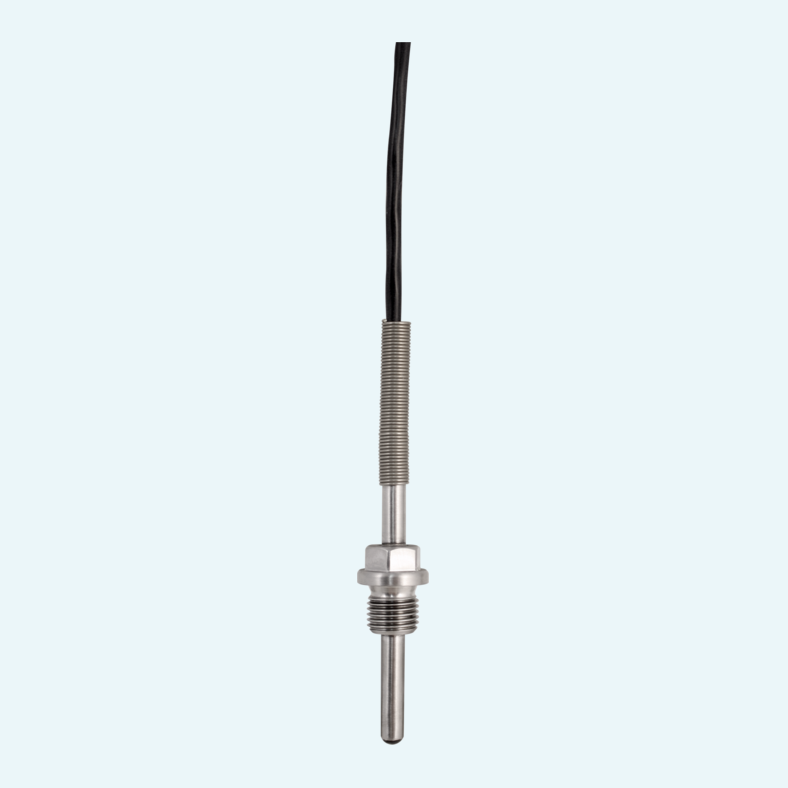

GTF102TC è un sensore di temperatura a termocoppia avvitabile, in tubo di acciaio inox da 3 mm (disponibili altri diametri) con cavo fisso.
È disponibile come termocoppia tipo K (classe 1).
Sono disponibili tre campi di temperatura (250/400/600°C) per consentire il migliore adattamento ai requisiti di processo tra temperatura massima e tempi di risposta.
Il cavo può essere configurato con isolamento in silicone, PVC, PTFE o fibra di vetro. Nella versione standard il cavo è protetto da un tubo di protezione e sostenuto da una molla elicoidale (disponibile anche senza tubo di protezione e molla elicoidale).
Disponibile per le seguenti temperature massime di processo alla punta del sensore:
LT: -200...250°C (risposta rapida alle basse temperature)
MT: -200...+400°C (risposta rapida alle temperature medie)
HT: -200...+850°C (isolamento minerale; buona risposta alle temperature elevate)
Nota: né sul manicotto né sul cavo deve essere superata la temperatura massima di esercizio del cavo!
Termocoppia tipo K (NiCr-Ni), classe 1 (-40...+1000°C)

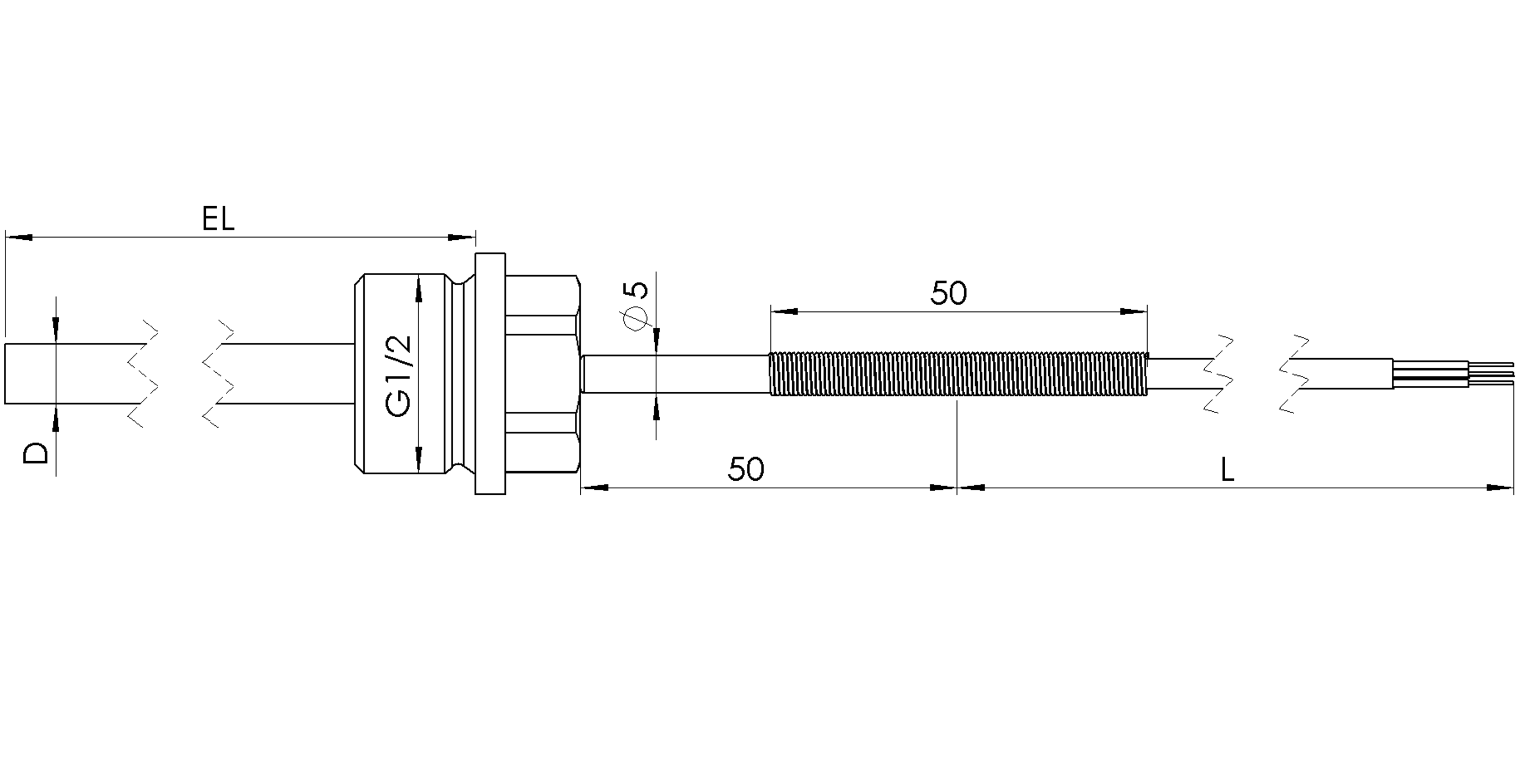

Disponibile con diametro di 3/4/5 o 6 mm e lunghezza fino a 1000 mm, con incrementi minimi di 5 mm.
G1/2" (standard) o G1/4"
Tipo (temperature ammesse)
PVC (-20...+105°C)
Silicone (-50...+200°C)
Teflon (-200...+250°C)
Fibra di vetro con calza in acciaio inox (-50...+400°C)
| Temperatura del fluido |
-200...+850 °C
|
|---|
| Sensore di temperatura |
Type K
|
|---|---|
| Principio di misurazione |
Thermocouples
|
| Intervallo di temperatura |
-40...+1000 °C
|
| Tipo di collegamento elettrico |
loose ends
Per Loose ends with wire end ferrules: loose ends |
|---|
| Materiale |
Stainless steel 1.4404
|
|---|---|
| Cavo |
PVC, PTFE, Silicon, Fiberglass insulation with steel wire braiding 2-wire
Per 2-wire: 2-wire Per 2-wire: 2-wire Per 1 m PVC cable, -20 ... +105 °C: 1 m PVC Per each additional meter (PVC cable): PVC Per 1 m silicone cable, -50 ... +200 °C: 1 m Silicon Per each additional meter (silicone cable): Silicon Per 1 m Teflon cable, -200 ... +250 °C: 1 m PTFE Per each additional meter (silicone cable): Silicon Per 1 m glass fibre, -50 ... +400 °C: 1 m Flexible fiberglass with steel wire braiding Per each additional meter (glass fibre insulated cable): Flexible fiberglass with steel wire braiding Per each additional meter (teflon cable): PTFE |
| Diametro della sonda |
Per 3 mm: 3 mm
Per 4 mm: 4 mm Per 5 mm: 5 mm Per 6 mm: 6 mm |
| Lunghezza della sonda |
Per 50 mm: 50 mm
Per 100 mm: 100 mm Per 150 mm: 150 mm Per 250 mm: 250 mm Per 500 mm: 500 mm |
