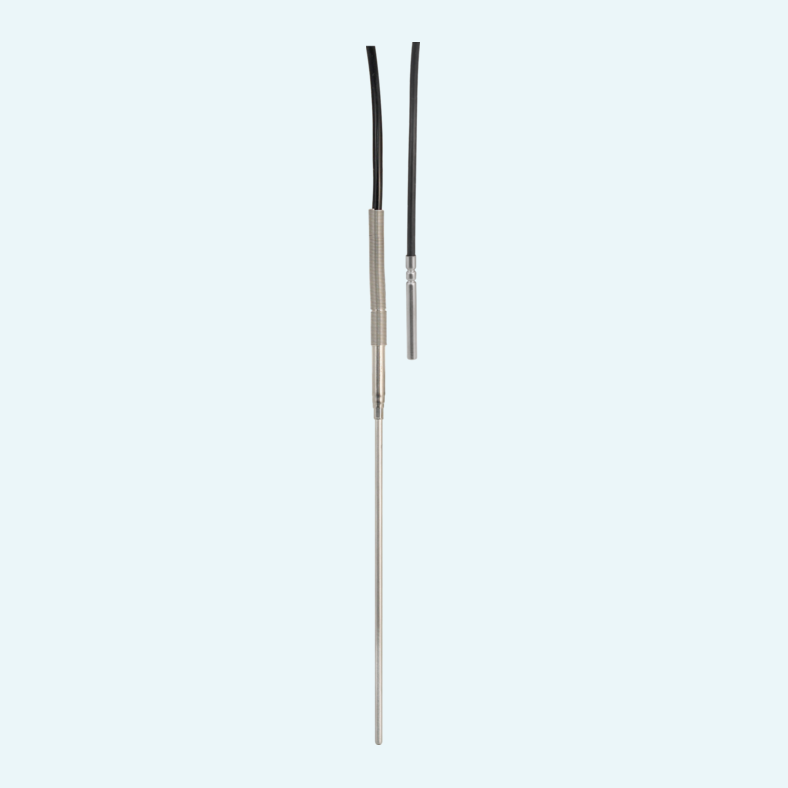

GTF101P è un sensore di temperatura a resistenza a innesto in un tubo in acciaio inox da 3 mm (disponibili altri diametri) con cavo fisso.
È disponibile come Pt100 o Pt1000 (classe 1/10B, AA, A o B), a film sottile o a filo avvolto, in lunghezza personalizzata.
Sono disponibili tre campi di temperatura (250/400/600°C) per consentire il migliore adattamento ai requisiti di processo tra temperatura massima e tempi di risposta.

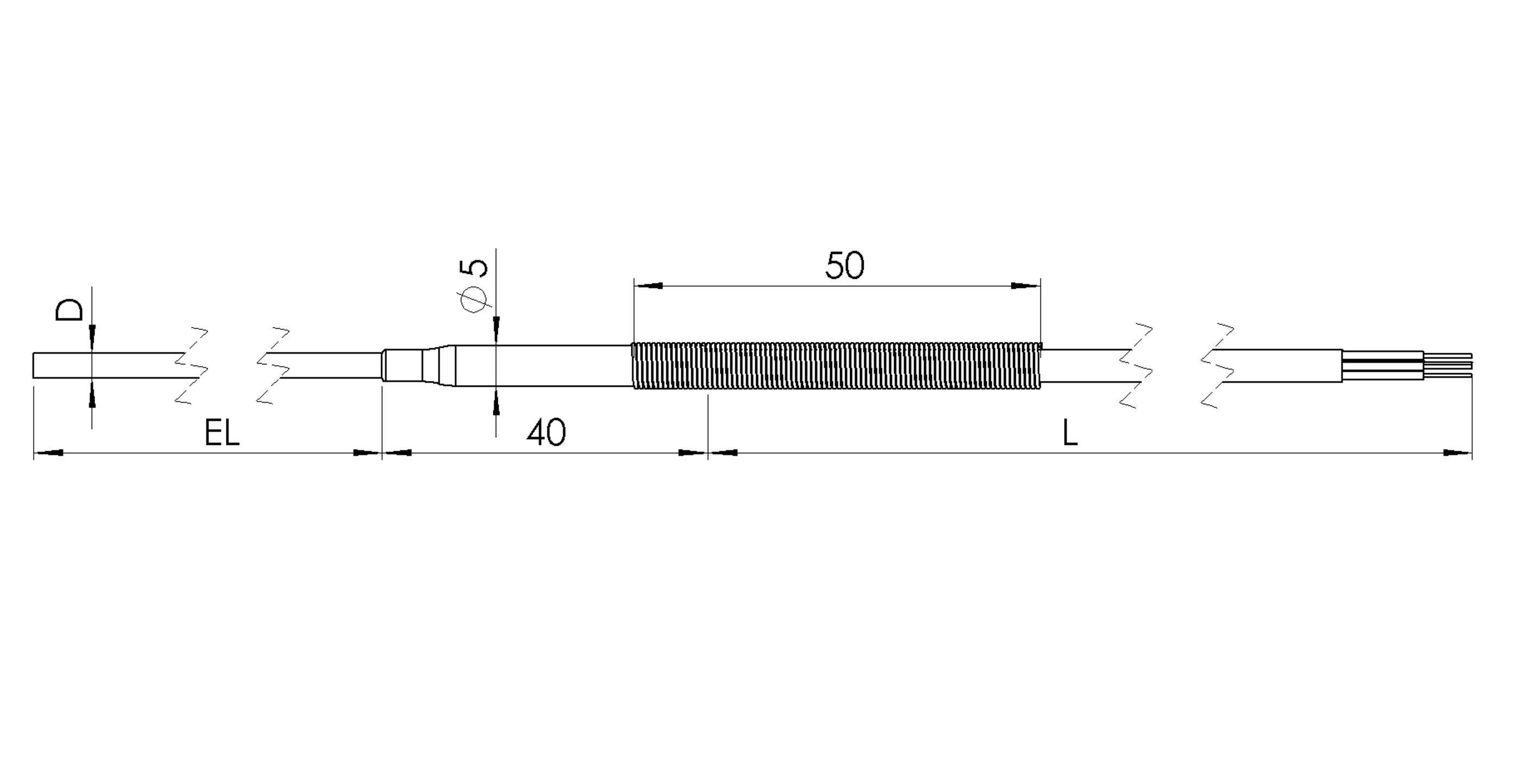

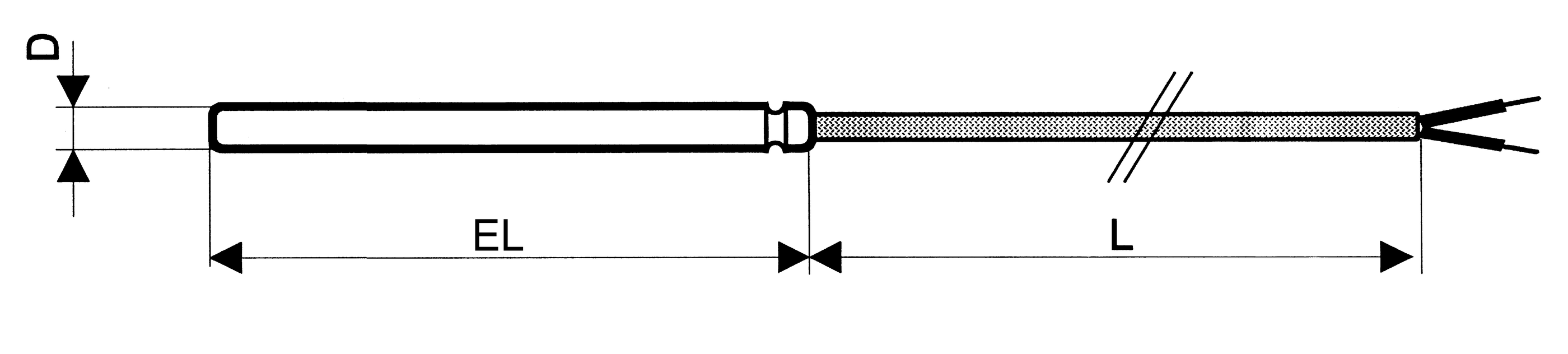

Il cavo può essere configurato con isolamento in silicone, PVC, PTFE o fibra di vetro. Nella versione standard il cavo è protetto da un tubo di prolunga ed è supportato da una molla a spirale (disponibile anche senza tubo di prolunga e molla a spirale).
Disponibile per le seguenti temperature di processo massime alla punta del sensore:
LT: -200...250°C (risposta rapida alle basse temperature)
MT: -200...+400°C (risposta rapida alle temperature medie)
HT: -200...+600°C (isolamento minerale; buona risposta alle alte temperature)
Nota: la temperatura massima di esercizio del cavo non deve essere superata né a livello del pressacavo né sul cavo stesso!
Elementi RTD disponibili secondo IEC751/EN60751:
Nota: gli elementi a filo avvolto e in classe 1/10 B sono disponibili solo per Pt100.
B -196...+600°C oppure -50...+500°C
A -100...+450°C oppure -30...+300°C
AA(1/3B) -50...+250°C oppure 0...+150°C
Altro:
1/10B -50...+100°C
Disponibile con diametro di 3/4/5 o 6 mm e lunghezza fino a 1000 mm, con incrementi minimi di 5 mm.
Tipo (temperature ammesse)
PVC (-20...+105°C)
Silicone (-50...+200°C)
Teflon (-200...+250°C)
Fibra di vetro con calza in acciaio inox (-50...+400°C)
| Temperatura del fluido |
-200...+600 °C
|
|---|
| Sensore di temperatura |
PT100, Pt1000, Class 1/10B, AA, A, B
Per Pt100: Pt100 Per Pt1000: Pt1000 Per B class DIN EN 60751 (-50…+500°C, thin-film): B Per A class DIN EN 60751 (-30…+300°C, thin film): A Per A class DIN EN 60751 (-100…+450°C, wire-wound): A Per AA class DIN EN 60751 (0…+150°C, thin film): AA Per 1/10B class (-50…+100°C, wire-wound): 1/10B |
|---|---|
| Principio di misurazione |
RTD
|
| Intervallo di temperatura |
Dipende dall'elemento sensibile. Vedere tabella
|
| Tipo di collegamento elettrico |
loose ends
Per Loose ends with wire end ferrules: loose ends |
|---|
| Materiale |
Stainless steel 1.4571, Stainless steel 1.4404
|
|---|---|
| Cavo |
Silicon, PTFE, PVC, Fiberglass insulation with steel wire braiding 2-wire, 3-wire, 4-wire
Per 2-wire: 2-wire Per 3-wire: 3-wire Per 4-wire: 4-wire Per 1 m PVC cable, -20 ... +105 °C: 1 m PVC Per each additional meter (PVC cable): PVC Per 1 m silicone cable, -50 ... +200 °C: 1 m Silicon Per each additional meter (silicone cable): Silicon Per 1 m Teflon cable, -200 ... +250 °C: 1 m PTFE Per each additional meter (teflon cable): PTFE Per 1 m glass fibre, -50 ... +400 °C: 1 m Flexible fiberglass with steel wire braiding Per each additional meter (glass fibre insulated cable): Flexible fiberglass with steel wire braiding |
| Diametro della sonda |
Per 3 mm: 3 mm
Per 4 mm: 4 mm Per 5 mm: 5 mm Per 6 mm: 6 mm |
| Lunghezza della sonda |
Per 50 mm: 50 mm
Per 100 mm: 100 mm Per 150 mm: 150 mm Per 250 mm: 250 mm Per 500 mm: 500 mm |
