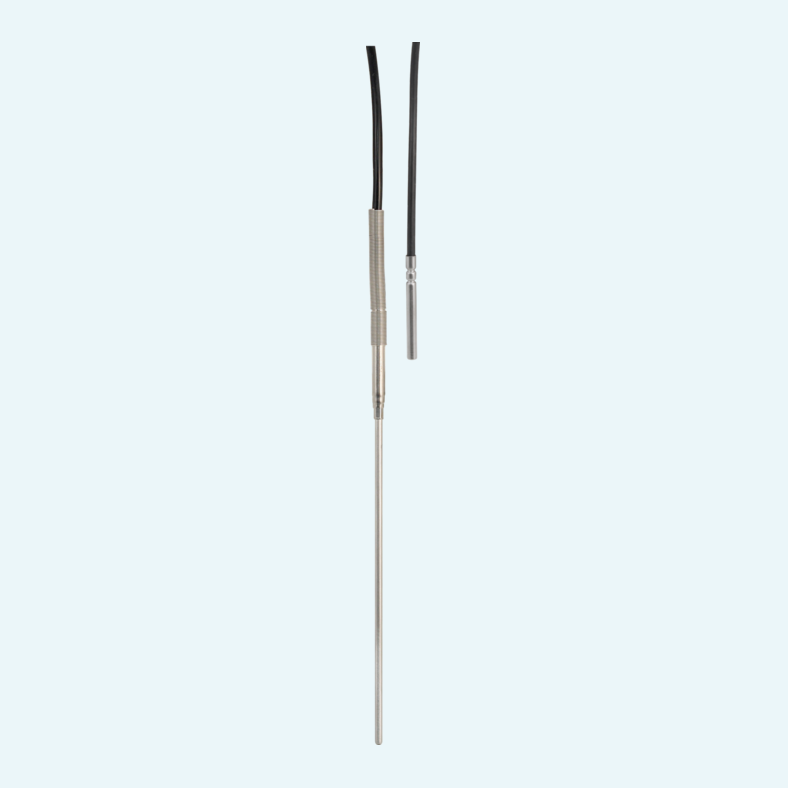

El GTF101P es un sensor de temperatura de resistencia de inserción en un tubo de acero inoxidable de 3 mm (disponibles otros diámetros) con cable fijo.
Está disponible como Pt100 o Pt1000 (clase 1/10B, AA, A o B), de película fina o bobinado, en longitud personalizada.
Se dispone de tres rangos de temperatura (250/400/600°C) para permitir la mejor adaptación a los requisitos del proceso entre la temperatura máxima y los tiempos de respuesta.
El cable puede configurarse con aislamiento de silicona, PVC, PTFE o fibra de vidrio. En la versión estándar, el cable está protegido por un tubo de prolongación y sujeto mediante un muelle helicoidal (también disponible sin tubo de prolongación ni muelle helicoidal).
Disponible para las siguientes temperaturas de proceso máximas en la punta del sensor:
LT: -200...250°C (respuesta rápida a temperaturas bajas)
MT: -200...+400°C (respuesta rápida a temperaturas medias)
HT: -200...+600°C (aislamiento mineral; buena respuesta a temperaturas altas)
Nota: No se debe superar la temperatura máxima de servicio del cable, ni en el prensaestopas del cable ni en el propio cable.
Elementos RTD disponibles según IEC751/EN60751:
Nota: Los sensores bobinados y los elementos de clase 1/10 B solo están disponibles para Pt100.
B -196...+600°C o -50...+500°C
A -100...+450°C o -30...+300°C
AA(1/3B) - 50...+250°C o 0...+150°C
Otros:
1/10B -50...+100°C

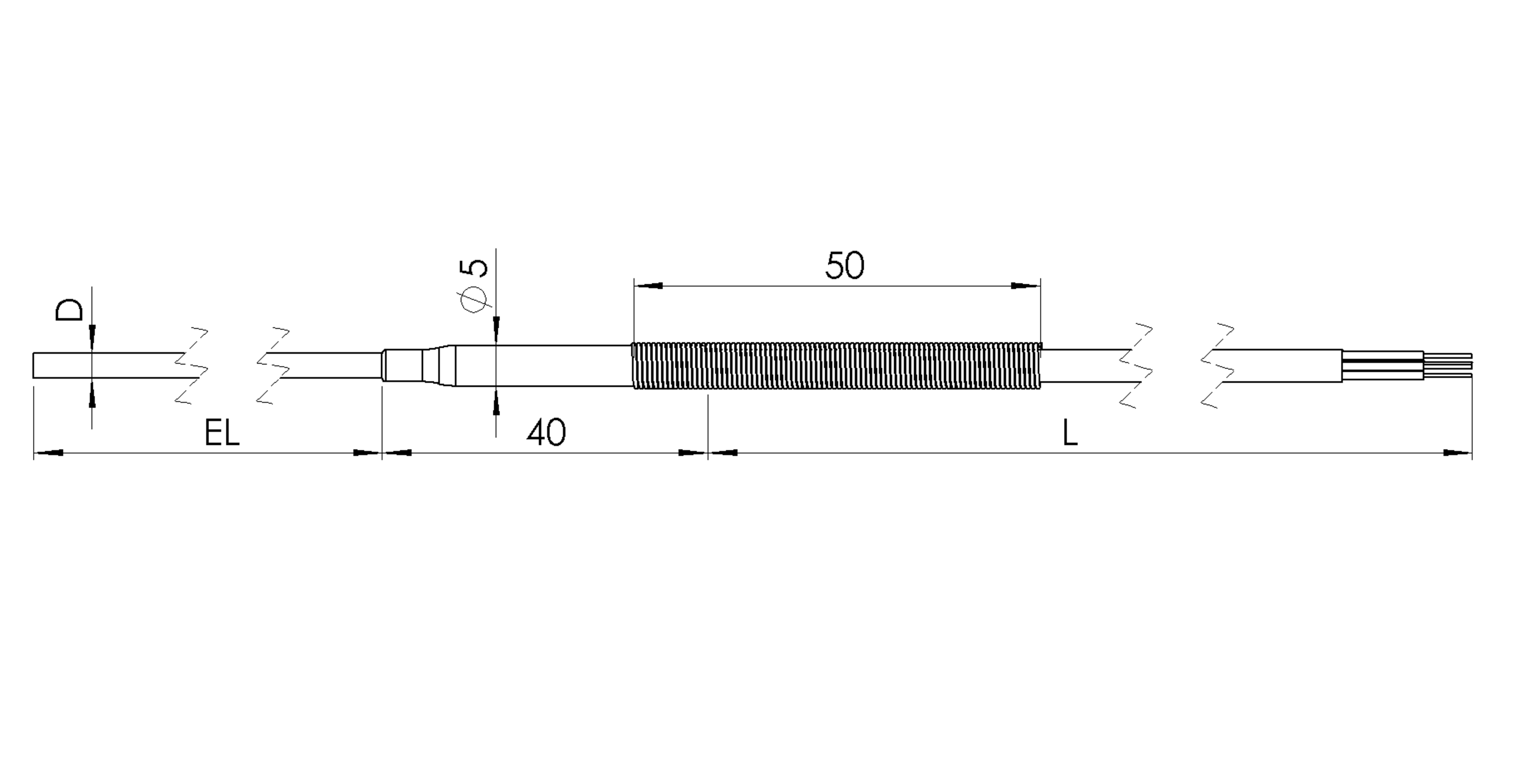

Disponible en diámetros de 3/4/5 o 6 mm y en longitudes de hasta 1000 mm, en incrementos mínimos de 5 mm.
Tipo (temperaturas admisibles)
PVC (-20...+105°C)
Silicona (-50...+200°C)
Teflón (-200...+250°C)
Fibra de vidrio con malla de acero inoxidable (-50...+400°C)
| Temperatura del medio |
-200...+600 °C
|
|---|
| Sensor de temperatura |
PT100, Pt1000, Class 1/10B, AA, A, B
Para Pt100: Pt100 Para Pt1000: Pt1000 Para B class DIN EN 60751 (-50…+500°C, thin-film): B Para A class DIN EN 60751 (-30…+300°C, thin film): A Para A class DIN EN 60751 (-100…+450°C, wire-wound): A Para AA class DIN EN 60751 (0…+150°C, thin film): AA Para 1/10B class (-50…+100°C, wire-wound): 1/10B |
|---|---|
| Principio de medición |
RTD
|
| Rango de temperatura |
Depende del elemento del sensor. Véase la tabla
|
| Tipo de conexión eléctrica |
loose ends
Para Loose ends with wire end ferrules: loose ends |
|---|
| Material |
Stainless steel 1.4571, Stainless steel 1.4404
|
|---|---|
| Cable |
Silicon, PTFE, PVC, Fiberglass insulation with steel wire braiding 2-wire, 3-wire, 4-wire
Para 2-wire: 2-wire Para 3-wire: 3-wire Para 4-wire: 4-wire Para 1 m PVC cable, -20 ... +105 °C: 1 m PVC Para each additional meter (PVC cable): PVC Para 1 m silicone cable, -50 ... +200 °C: 1 m Silicon Para each additional meter (silicone cable): Silicon Para 1 m Teflon cable, -200 ... +250 °C: 1 m PTFE Para each additional meter (teflon cable): PTFE Para 1 m glass fibre, -50 ... +400 °C: 1 m Flexible fiberglass with steel wire braiding Para each additional meter (glass fibre insulated cable): Flexible fiberglass with steel wire braiding |
| Diámetro de la sonda |
Para 3 mm: 3 mm
Para 4 mm: 4 mm Para 5 mm: 5 mm Para 6 mm: 6 mm |
| Longitud de la sonda |
Para 50 mm: 50 mm
Para 100 mm: 100 mm Para 150 mm: 150 mm Para 250 mm: 250 mm Para 500 mm: 500 mm |
