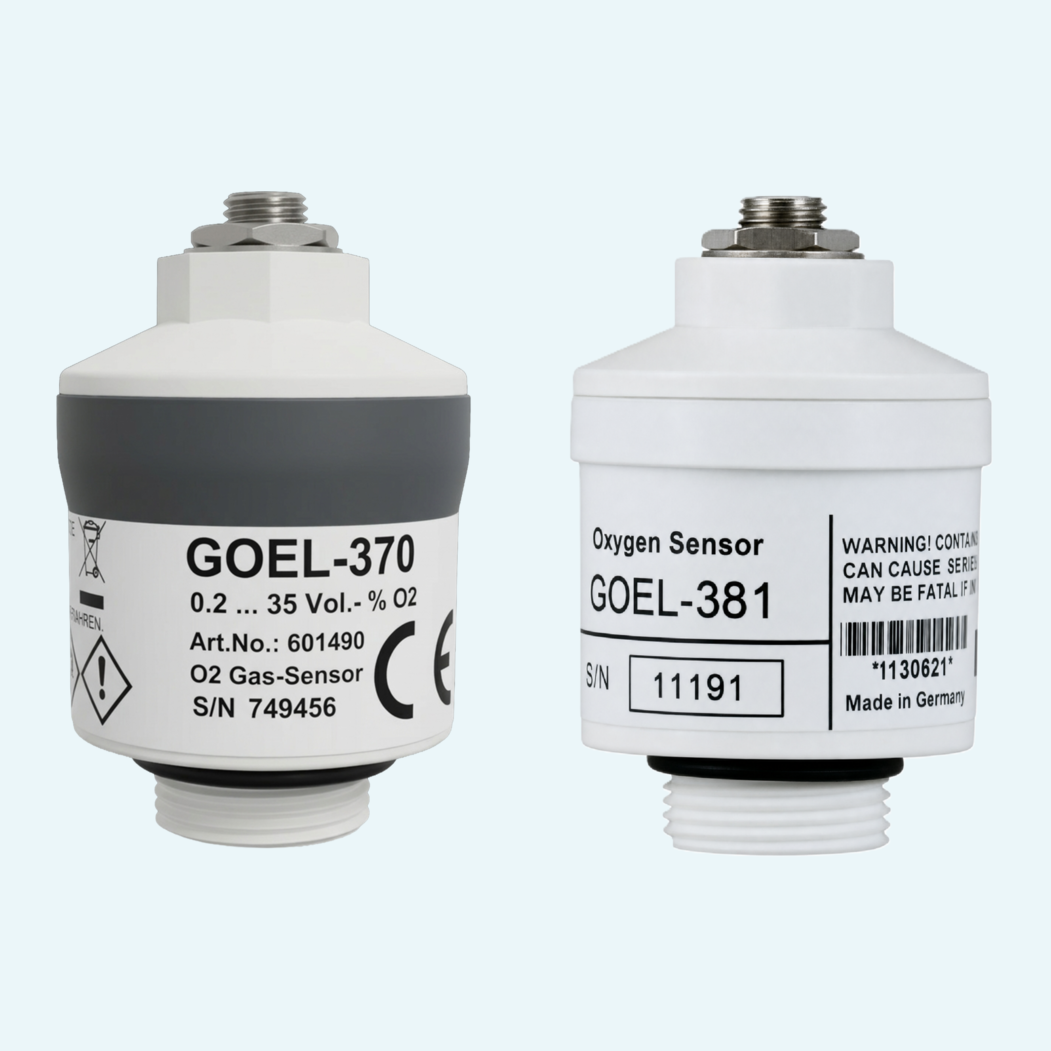

Una misurazione precisa dell'ossigeno dipende da un elemento sensore adatto alla composizione del gas e al compito di misura. Questa famiglia di elementi sostitutivi elettrochimici offre agli utenti due scelte mirate: GOEL 370 per gas da immersione, gas inerti con elevato contenuto di CO2 e contenuto di ossigeno inferiore al 35 vol.% O2, e GOEL 381 per basse concentrazioni di ossigeno prossime allo 0,0 fino al 100 vol.% O2.
Per un funzionamento stabile in applicazioni con gas impegnative, entrambe le varianti utilizzano un principio di misura elettrochimico esente da manutenzione con un tempo di risposta <10s. GOEL 370 utilizza un elettrolita acido, che lo rende insensibile al gas CO2 e adatto a gas inerti composti quasi esclusivamente da CO2. GOEL 381 utilizza un elettrolita alcalino ed è l'opzione preferita per le misurazioni di gas da immersione superiori al 35 vol.% O2.
La famiglia supporta una sostituzione affidabile negli strumenti Senseca compatibili, tra cui ECO 410, G 1690 e GMH 369x/GMH 569x. Con filettatura M16 x 1, dimensioni compatte di circa Ø 30 x 44 mm e campi di segnale del sensore definiti, è progettata per un'integrazione semplice nella configurazione di misura prevista.
La famiglia fornisce elementi sensore di ossigeno sostitutivi per strumenti portatili e di misura compatibili.
GOEL 370 utilizza un elettrolita acido, mentre GOEL 381 utilizza un elettrolita alcalino per diverse applicazioni con ossigeno e gas.
Le varianti coprono la misurazione della concentrazione di ossigeno fino a 100,0 Vol.-% O2, con campi consigliati in base all'elemento selezionato.
L'elemento sensore utilizza una filettatura M16 x 1 e presenta dimensioni compatte di circa Ø 30 x 44 mm.
Il funzionamento è specificato da 0 … +45 °C e a una pressione ambientale da 0,6 … 1,75 bar assoluti.
| Tipo di supporto |
Gas, Immersion gas, Inert gases with high CO2 concentration and oxygen content < 35 vol.% O2 / Gas, Immersion gas, Inert gases in general, precise measurements at very low measured values (e.g. <0.5 vol.% O2) and above 35 vol.% O2 (a seconda dell'articolo)
|
|---|
| Durata del sensore |
1,200,000 hours per vol.% O2, max. 6 years in air / 500,000 hours per vol.% O2, >2 years in air (a seconda dell'articolo)
|
|---|---|
| Campo di pressione |
0...350 hPa / 0...1100 hPa (a seconda dell'articolo)
|
| Tipo di pressione |
Oxygen partial pressure
|
| Concentrazione di ossigeno |
0...100 % O₂
|
| Temperatura di stoccaggio |
-15...+60 °C
|
|---|---|
| Temperatura di esercizio |
0...45 °C
|
| Peso |
22 g / 26 g (a seconda dell'articolo)
|
|---|---|
| Dimensioni della custodia/alloggiamento |
44 mm x Ø 30 mm
|
| Parti a contatto con il fluido |
ABS, PPS, PTFE, Stainless Steel, NBR / PA, PPS, PTFE, Stainless Steel (a seconda dell'articolo)
|
|---|---|
| Dimensioni del collegamento |
M16x1
|
