Sensori di pressione digitali per aria e gas non aggressivi. Per GMH 31/GMH 51

GMSD

Sensori di pressione digitali per aria e gas non aggressivi, che coprono la pressione differenziale, relativa e assoluta da 1,999 mbar a 10,00 bar, con memoria dati del sensore integrata e raccordo per tubo flessibile.
Richiesta prodotto

Introduzione

Per il controllo portatile della pressione su aria e gas puliti, questa famiglia di sensori offre ai tecnici un elemento di misura compatto che si collega direttamente agli strumenti portatili GMH compatibili o al sistema di misura della pressione GDUSB 1000.

La famiglia copre la misura di pressione differenziale, relativa e assoluta, con campi da 1,999 ... +2,500 mbar fino a 1,00 ... +10,00 bar e varianti assolute fino a 7,00 bar ass. Il principio di misura piezoresistivo, un'accuratezza tipica di isteresi e linearità di ±0,2 % FS e i dati del sensore memorizzati relativi al campo di misura e alla taratura garantiscono un'identificazione e una misura affidabili sul campo.

Il corpo in ABS con occhiello di sospensione integrato semplifica l'utilizzo, mentre due raccordi per tubi flessibili in nylon si adattano a tubi da 6 x 1 mm. Le versioni K31 utilizzano un cavo in PVC schermato con connettore Mini-DIN a 6 pin; le versioni K51 utilizzano un cavo in PVC schermato con connettore a baionetta a 7 pin.

Ampia scelta di pressioni
Copre campi differenziali, relativi e assoluti da 1,999 mbar a 10,00 bar.
Applicazione con gas puliti
Progettato per aria e gas non corrosivi e non ionizzanti.
Letture affidabili
L'accuratezza tipica di isteresi e linearità è di ±0,2 % FS.
Configurazione rapida del sensore
La memoria dati integrata memorizza il campo di misura e i dati di taratura.

Caratteristiche

Tipi di misurazione della pressione

La famiglia comprende sensori di pressione differenziale per la misura di pressione differenziale reale o relativa e sensori di pressione assoluta per la misura della pressione assoluta.

Serie di strumenti compatibili

Le varianti K31 si collegano agli strumenti portatili GMH 31xx e al GDUSB 1000. Le varianti K51 si collegano agli strumenti portatili GMH 51xx.

Elemento sensore piezoresistivo

I sensori utilizzano un principio di misura della pressione piezoresistivo per i campi di pressione e le applicazioni con gas elencati.

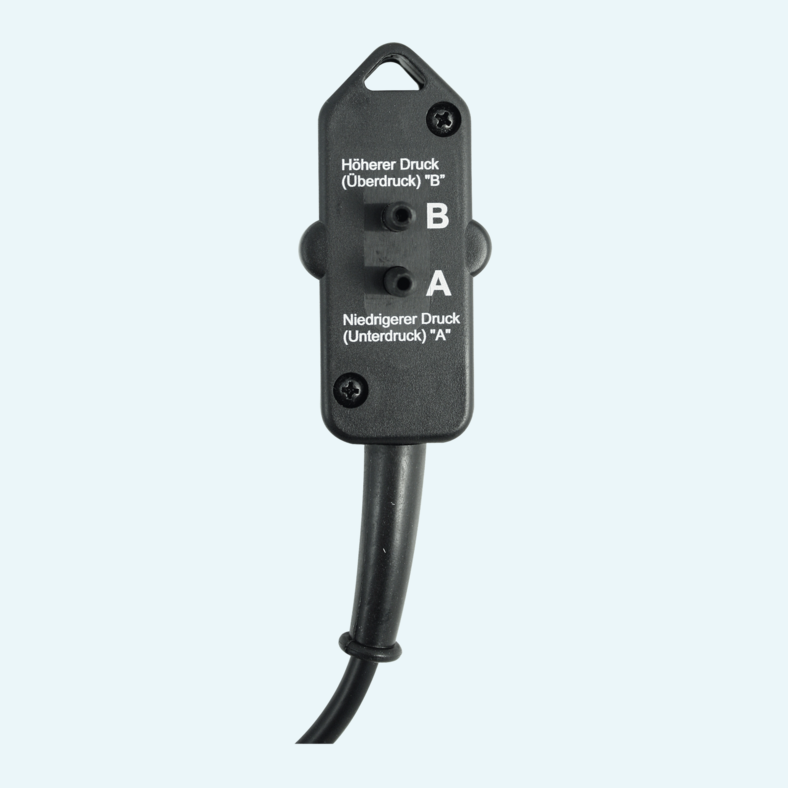

Raccordo per tubo flessibile

Due raccordi in nylon accettano tubi flessibili in plastica con diametro esterno di 6 mm e diametro interno di 4 mm.

Elettronica del sensore

Il corpo integra una scheda elettronica con amplificatore e memoria dati per il campo di misura, la taratura e i relativi dati del sensore.

Involucro e cavo

Il corpo in ABS include un occhiello di sospensione. Le varianti K31 utilizzano un connettore Mini-DIN a 6 pin, mentre le varianti K51 utilizzano un connettore a baionetta a 7 pin.

Condizioni di funzionamento

I sensori operano a 0 ... +50 °C e 0 ... +95 % U.R. in condizioni di non condensazione.
