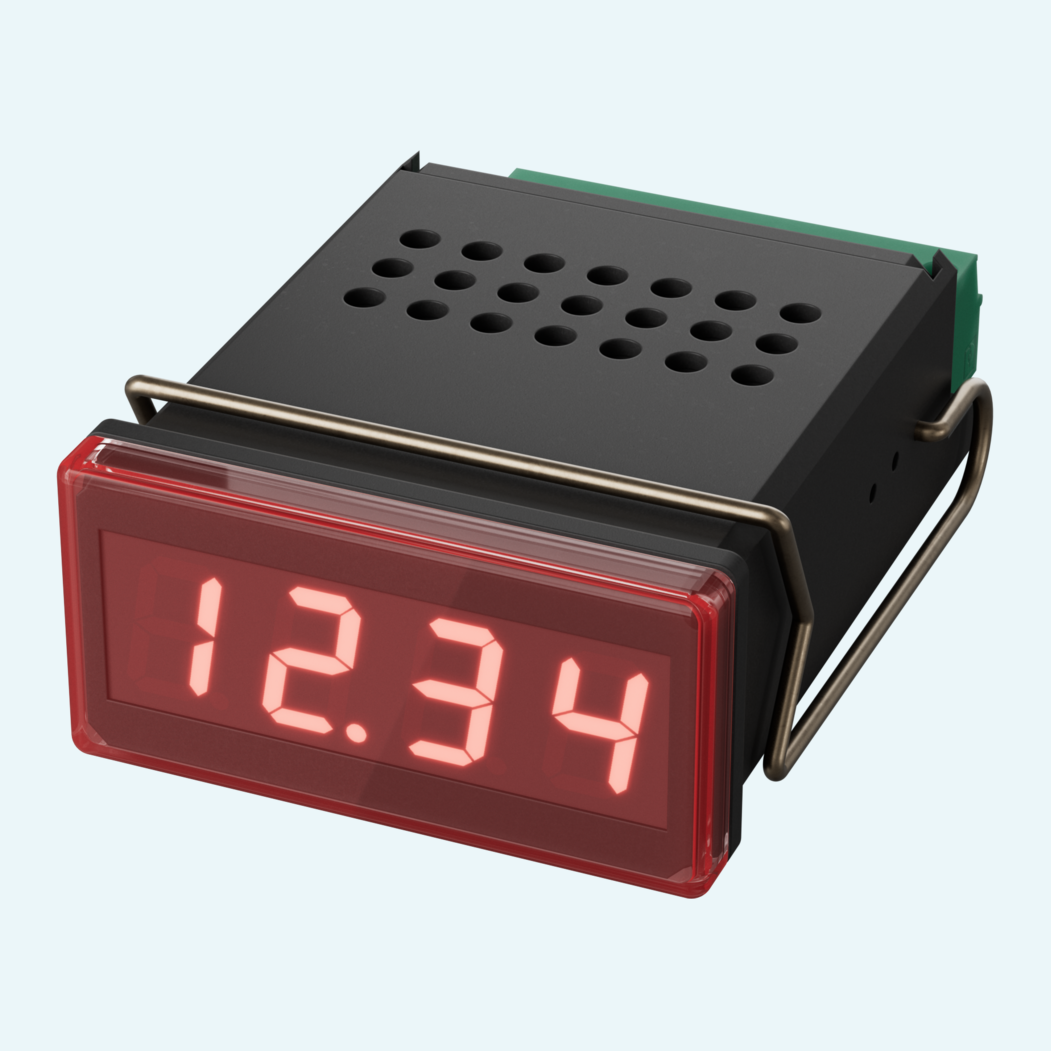

I quadri di comando compatti necessitano spesso di un unico display in grado di gestire diversi segnali di sensori e trasmettitori senza modificare l'hardware. Questo dispositivo unisce indicazione locale, monitoraggio e controllo in un formato da pannello di 24 x 48 mm, con display LED rosso e valore iniziale, valore finale e punto decimale liberamente regolabili.
L'ingresso universale copre i segnali standard da 0..20 mA, 4..20 mA, 0..50 mV, 0..1 V, 0..2 V e 0..10 V, nonché termocoppie Pt100, Pt1000, di tipo J, K, N, S e T, frequenza TTL e contatti di commutazione. Supporta inoltre la misura della velocità di rotazione e funzioni di conteggio per compiti più ampi legati a macchine e processi.
Le due uscite di commutazione integrate possono essere configurate come regolatore a 2 punti, regolatore a 3 punti, allarme min/max o funzioni combinate di controllo e allarme. Il dispositivo rileva le condizioni di funzionamento non ammesse e visualizza i relativi codici di errore, garantendo una diagnostica chiara durante il funzionamento.
L'ingresso supporta segnali in corrente e in tensione, inclusi 0..20 mA, 4..20 mA, 0..50 mV, 0..1 V, 0..2 V e 0..10 V.
Il dispositivo misura Pt100, Pt1000 e termocoppie di tipo J, K, N, S e T con configurazione della temperatura selezionabile.
Sono disponibili le modalità di frequenza, velocità di rotazione e contatore su/giù per segnali TTL e a contatto di commutazione.
Le funzioni di uscita includono le modalità regolatore a 2 punti, regolatore a 3 punti, regolatore a 2 punti con allarme min/max e allarme min/max.
Il dispositivo supporta un'interfaccia EASYBus per la comunicazione con un computer host.

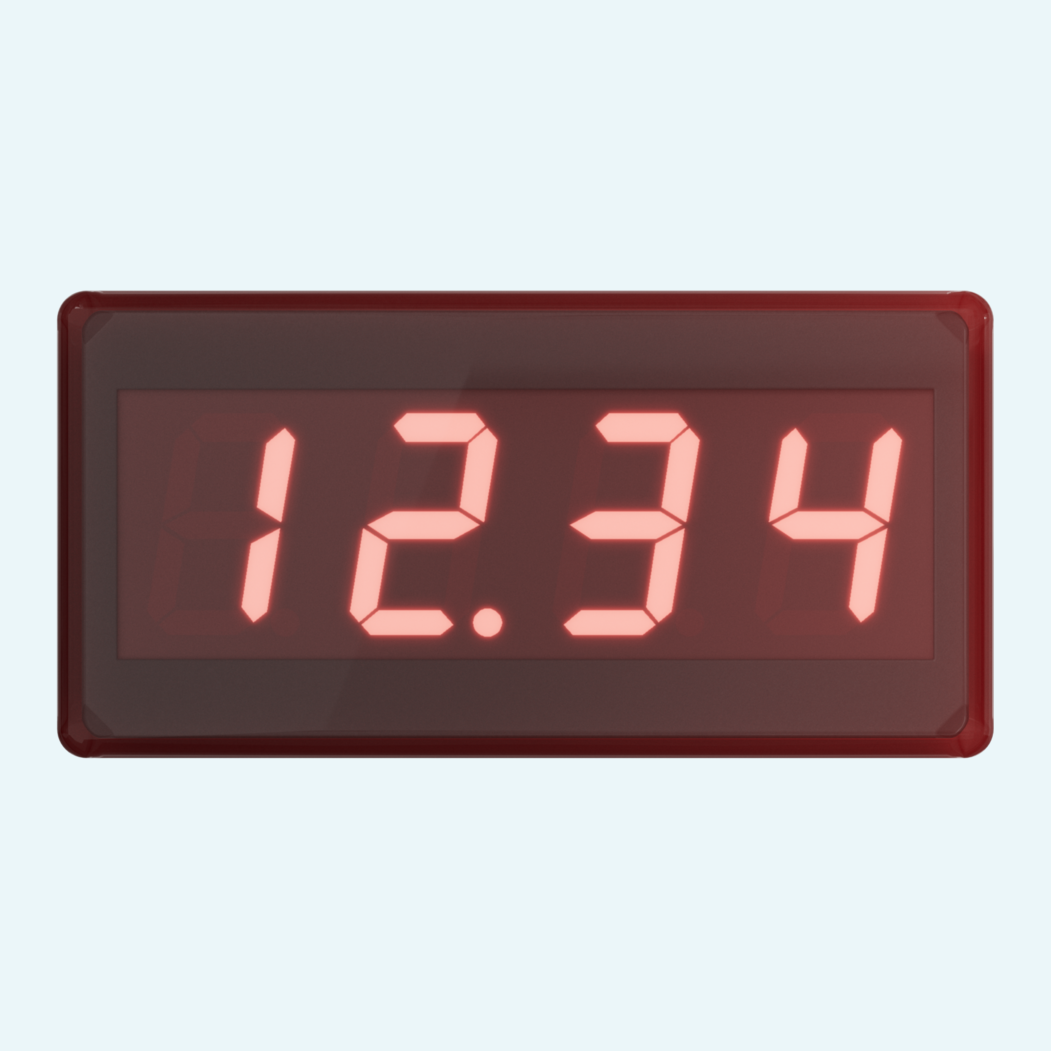

Il display LED rosso da 10 mm offre un intervallo di cifre da -1999 a +9999, con valore iniziale, valore finale e punto decimale regolabili.
