I sistemi di controllo necessitano di segnali standard puliti provenienti da diversi ingressi elettrici. CVT500 convertisce segnali di corrente o tensione DC e AC sinusoidale in uscite standard industriali proporzionali, aiutando gli ingegneri a integrare le misure elettriche nel controllo di processo senza tipologie di trasmettitore separate.
Il trasmettitore supporta la misura diretta di correnti fino a 5 A e tensioni fino a 400 V, con campi standard di 0...1 A, 0...5 A, 0...125 V e 0...250 V. La selezione dell'ingresso AC o DC avviene tramite DIP switch sul pannello frontale, mentre il valore di fondo scala di misura può essere regolato di ± 5 % per una scalatura specifica dell'applicazione.
L'integrazione nei quadri elettrici è semplice. L'uscita è selezionabile tramite interruttore tra 0/4...20 mA e 0/2...10 V DC, e un isolamento completo a 3 vie separa ingresso, uscita e tensione di alimentazione. La custodia in policarbonato da 22,5 mm si monta su guida DIN TS35 e offre un grado di protezione IP30 dell'involucro con morsetti IP20.

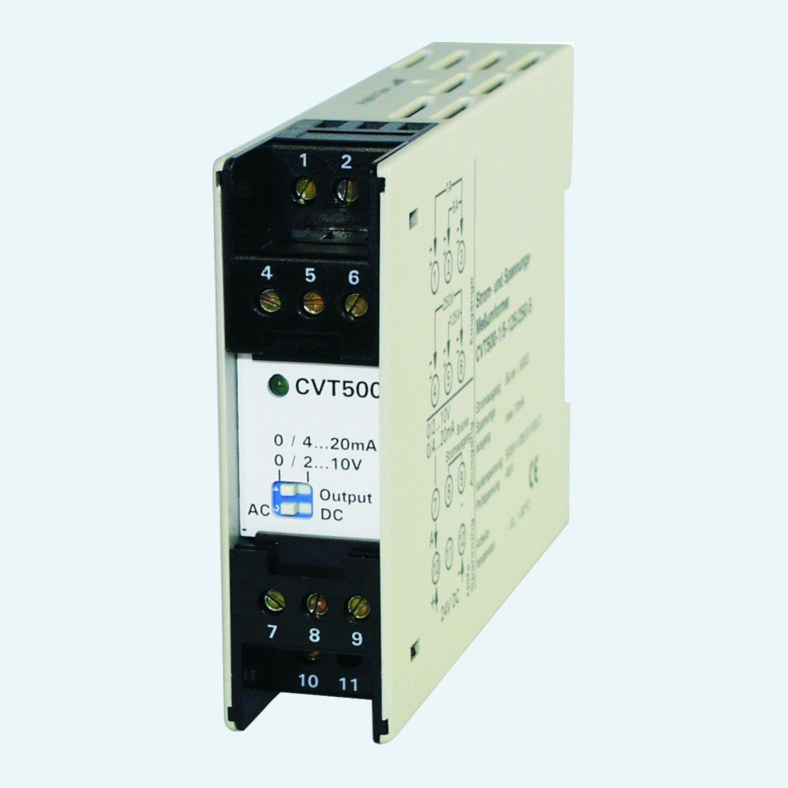

Il DIP switch sul pannello frontale commuta l'ingresso di misura tra funzionamento AC e DC.
Il dispositivo standard fornisce ingressi in corrente 0...1 A e 0...5 A, oltre a ingressi in tensione 0...125 V e 0...250 V.
Campi di corrente e tensione speciali possono essere configurati entro i limiti di fondo scala indicati per applicazioni AC/DC.
L'uscita può essere impostata per funzionamento in tensione o in corrente; l'uscita in corrente richiede un collegamento tra i morsetti 8 e 9
Il valore di fondo scala di misura è regolabile di ± 5 % per allineare l'uscita al campo di misura selezionato

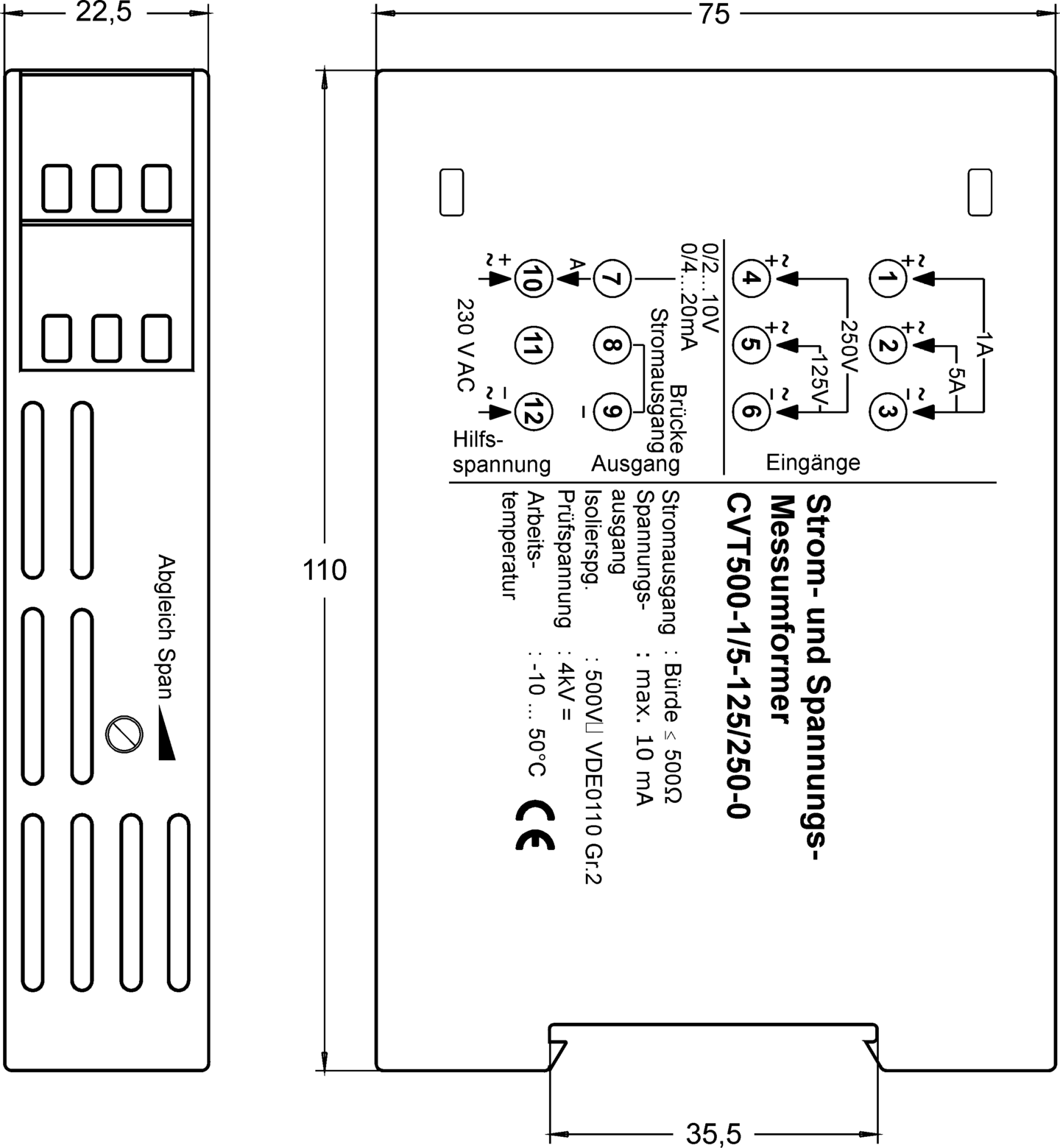

Il dispositivo utilizza una custodia in policarbonato da 22,5 mm per montaggio su guida DIN TS35, con morsetti a vite fino a 2,5 mm²
| Intervallo di tensione |
AC, DC 0...400 V
|
|---|---|
| Intervallo di corrente |
AC, DC 0...5 A
|
| Intervallo di frequenza |
40...200 Hz
|
| Grado di protezione dei terminali |
IP20
|
|---|---|
| Temperatura di esercizio |
-10...+50 °C
|
| Numero di uscite analogiche (attive) |
1
|
|---|---|
| Tipo di uscita analogica |
4…20 mA, 0…20 mA,0…10 V, 2…10V
|
| Precisione uscita analogica |
±0.2 %
|
| Carico massimo (uscita in corrente) |
max. 500 Ω
|
| Materiale della custodia/alloggiamento |
Makrolon 8020, UL94V-1
|
|---|
| Conforme alla marcatura CE |
Sì
|
|---|
| Tipo di collegamento elettrico |
Terminals
|
|---|
| Classe di protezione |
III
|
|---|---|
| Tensione nominale |
500 V
|
| Tensione ausiliaria |
Per 230 V AC ±10 % 50 ... 60 Hz: 230 V AC
Per 24 V DC ±15 %: 24 V DC |
| Tolleranza della tensione ausiliaria |
Per 230 V AC ±10 % 50 ... 60 Hz: ± 10 %
Per 24 V DC ±15 %: ± 15% |
