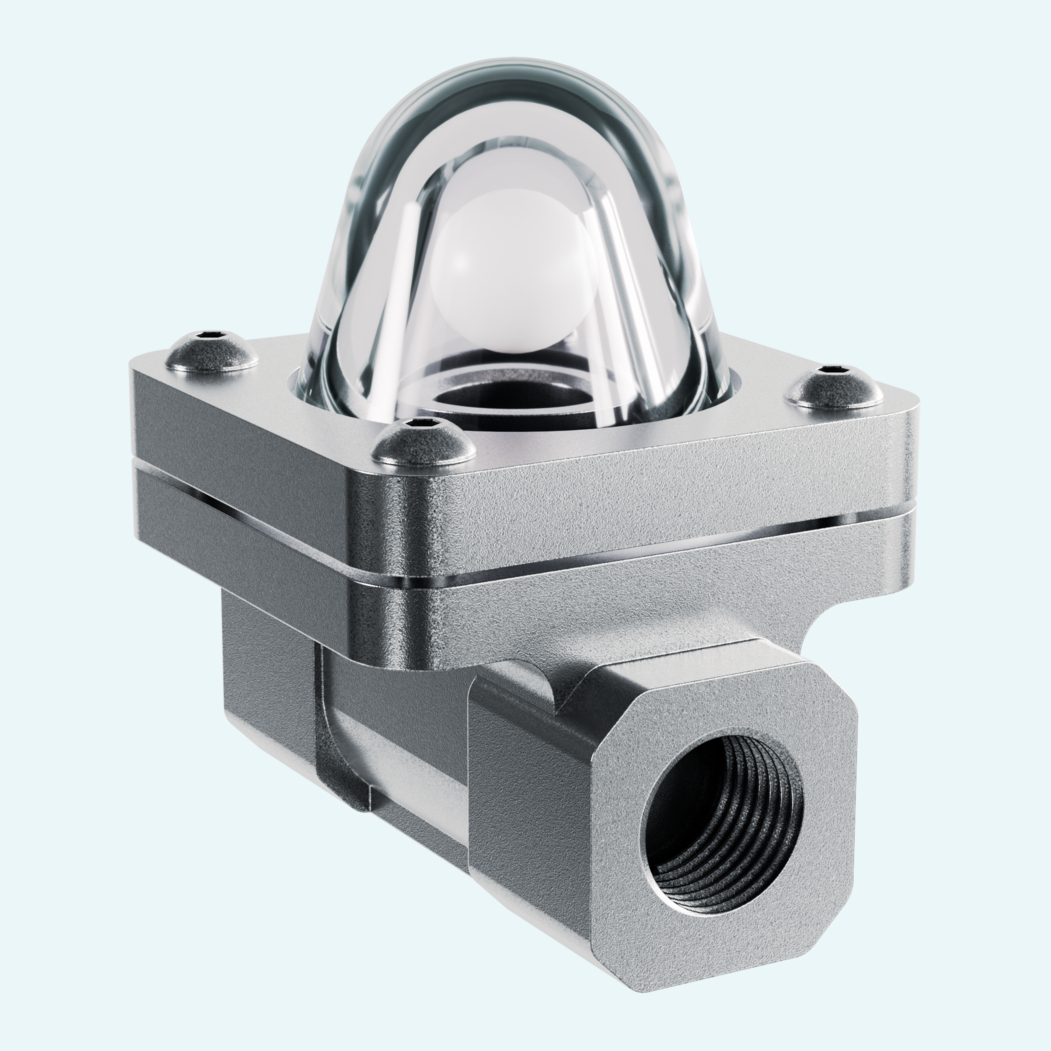

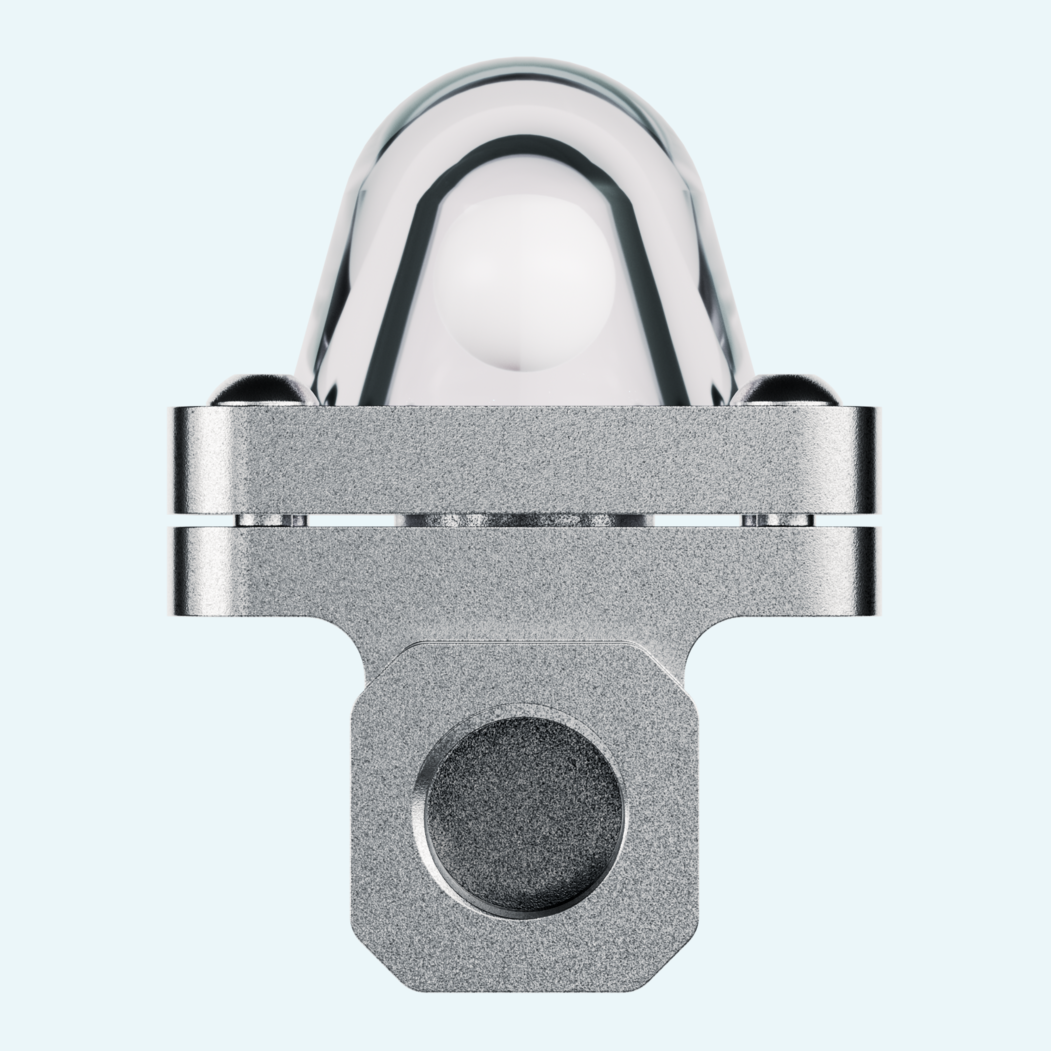

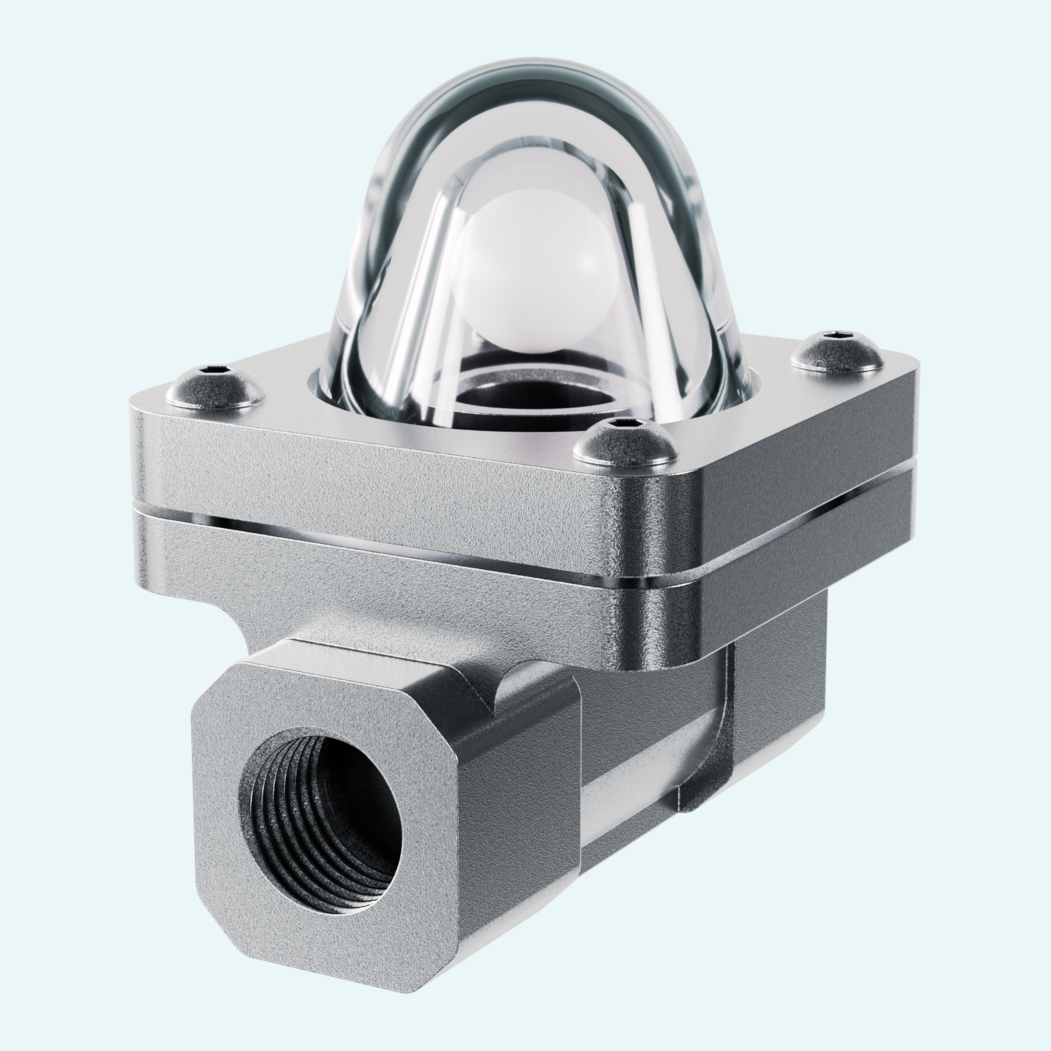

Indicatore meccanico di portata per liquidi e gas

BL

Indicatore meccanico di portata per liquidi e gas, con dimensioni DN 8...40, filettatura femmina G 1/4...G 1 1/2, campo di visualizzazione 0,3...23 l/min, classe di pressione PN 16 e struttura in acciaio inossidabile.

Introduzione

Il monitoraggio visivo del flusso deve rimanere semplice, in particolare quando sono coinvolte temperature elevate del fluido o materiali impegnativi. Questo indicatore di flusso meccanico mostra il flusso direttamente in linea sollevando una sfera in Teflon dalla sede della valvola quando il fluido entra nel corpo.

La progettazione è realizzata per fluidi liquidi, gassosi o aggressivi, con l'acqua specificata come fluido standard e oli, gas e fluidi aggressivi disponibili su richiesta. Una costruzione in acciaio inossidabile e materiali a contatto con il fluido, tra cui 1.4436, 1.4410, PTFE, vetro borosilicato e Klingersil C4400, garantiscono un impiego affidabile nelle tubazioni industriali.

La famiglia copre dimensioni nominali da DN 8..40 con filettature femmina G 1/4..G 11/2. I campi di visualizzazione si estendono dal primo movimento a 0,3 l/min fino all'indicazione completamente visibile a 23 l/min, a seconda della dimensione, con valori di Qmax. consigliati fino a 60 l/min. La pressione nominale PN 16 e il campo di temperatura del fluido -20..+200 °C lo rendono una scelta pratica per un'indicazione robusta del flusso.

Visualizzazione diretta della portata
Visualizzazione diretta della portata
La sfera in teflon indica meccanicamente la portata all'interno del corpo valvola.
Utilizzo ad alta temperatura
Utilizzo ad alta temperatura
Il campo di temperatura del fluido da -20...+200 °C consente l'impiego con fluidi di processo caldi.
Materiali robusti
Materiali robusti
Le parti a contatto con il fluido includono acciaio inossidabile, PTFE e vetro borosilicato.
Ampia gamma di dimensioni
Ampia gamma di dimensioni
DN 8...40 con filettature femmina G 1/4...G 1 1/2 copre diverse dimensioni di tubazione.

Caratteristiche

Indicazione meccanica a sfera

Il fluido entra nel corpo valvola e solleva la sfera in Teflon dalla sede della valvola. La posizione della sfera fornisce l'indicazione visiva del flusso.

Dimensioni nominali e filettature

La famiglia di prodotti comprende le versioni DN 8, DN 10, DN 15, DN 20, DN 25 e DN 40 con raccordi filettati femmina da G 1/4 a G 1 1/2.

Campi di indicazione della portata

A seconda della dimensione del raccordo, il primo movimento inizia a 0,3 l/min e la sfera diventa completamente visibile fino a 23 l/min per l'acqua.

Struttura dei materiali

I materiali a contatto con il fluido sono 1.4436, 1.4410, PTFE, vetro borosilicato e Klingersil C4400. I materiali non a contatto con il fluido sono 1.4436 e vetro borosilicato.

Posizione di installazione

L'indicatore è progettato per il flusso orizzontale con la cupola in vetro rivolta verso l'alto.
